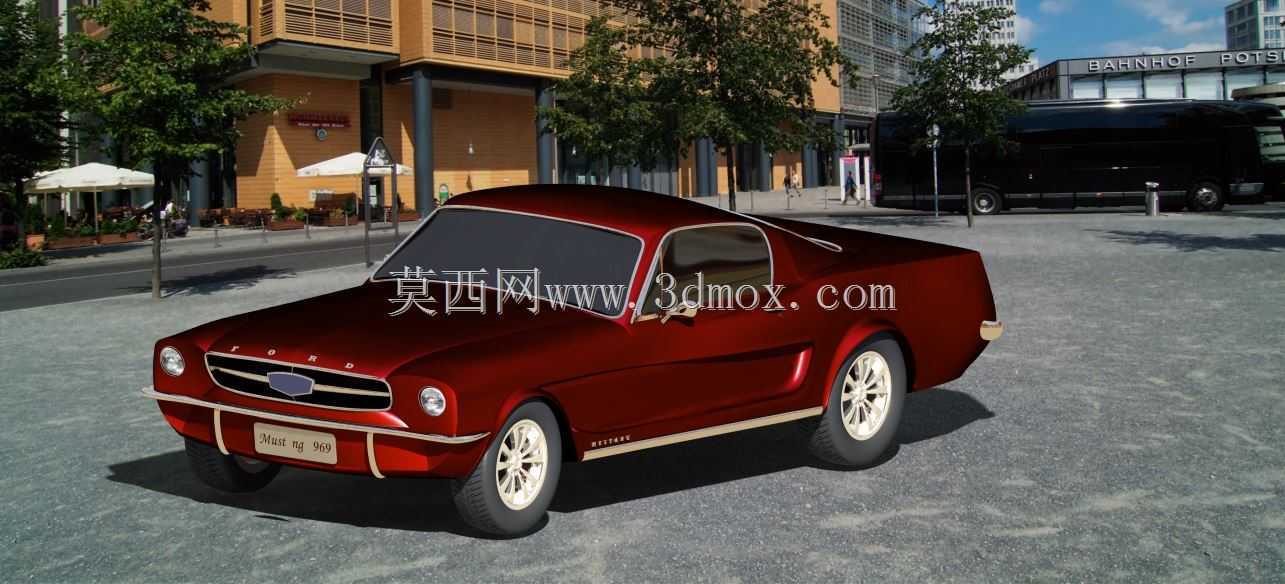

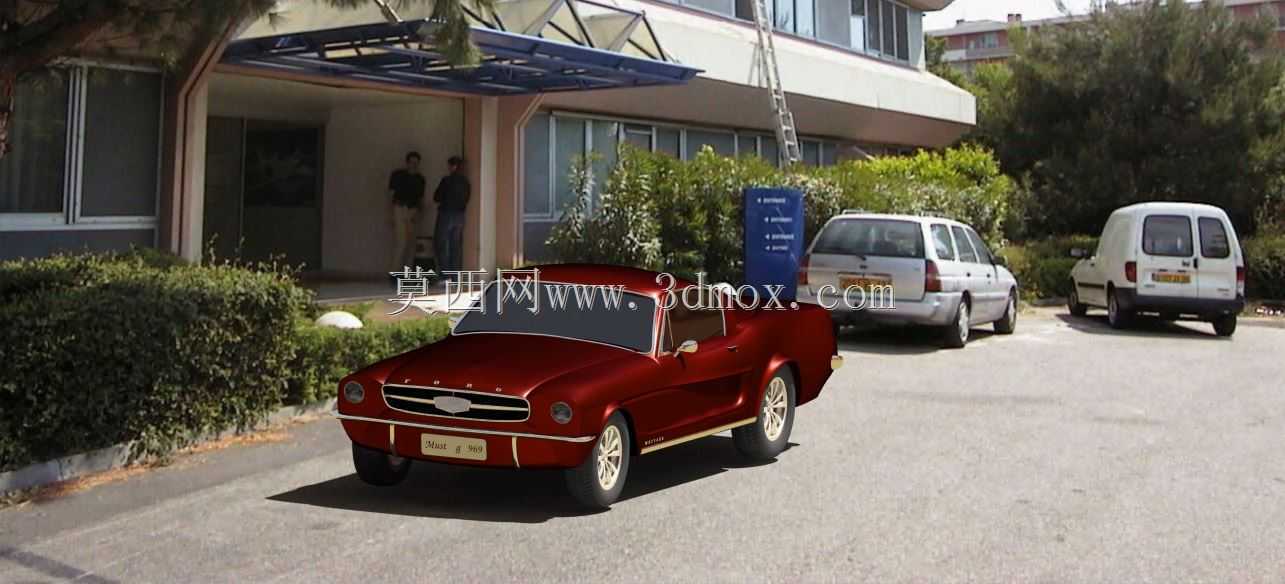

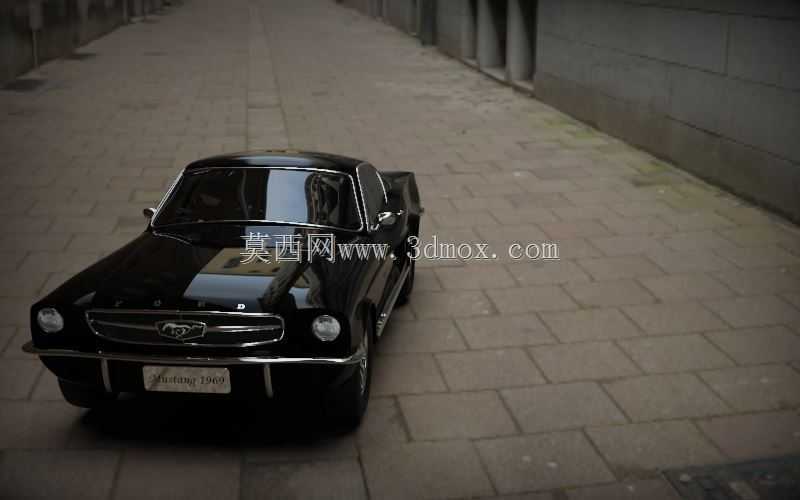

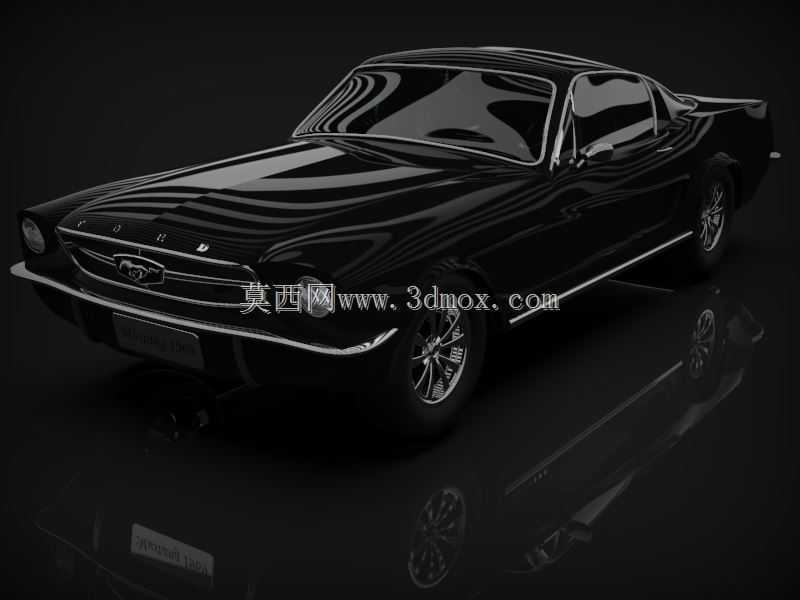

初代福特野马经典轿跑整车结构数模

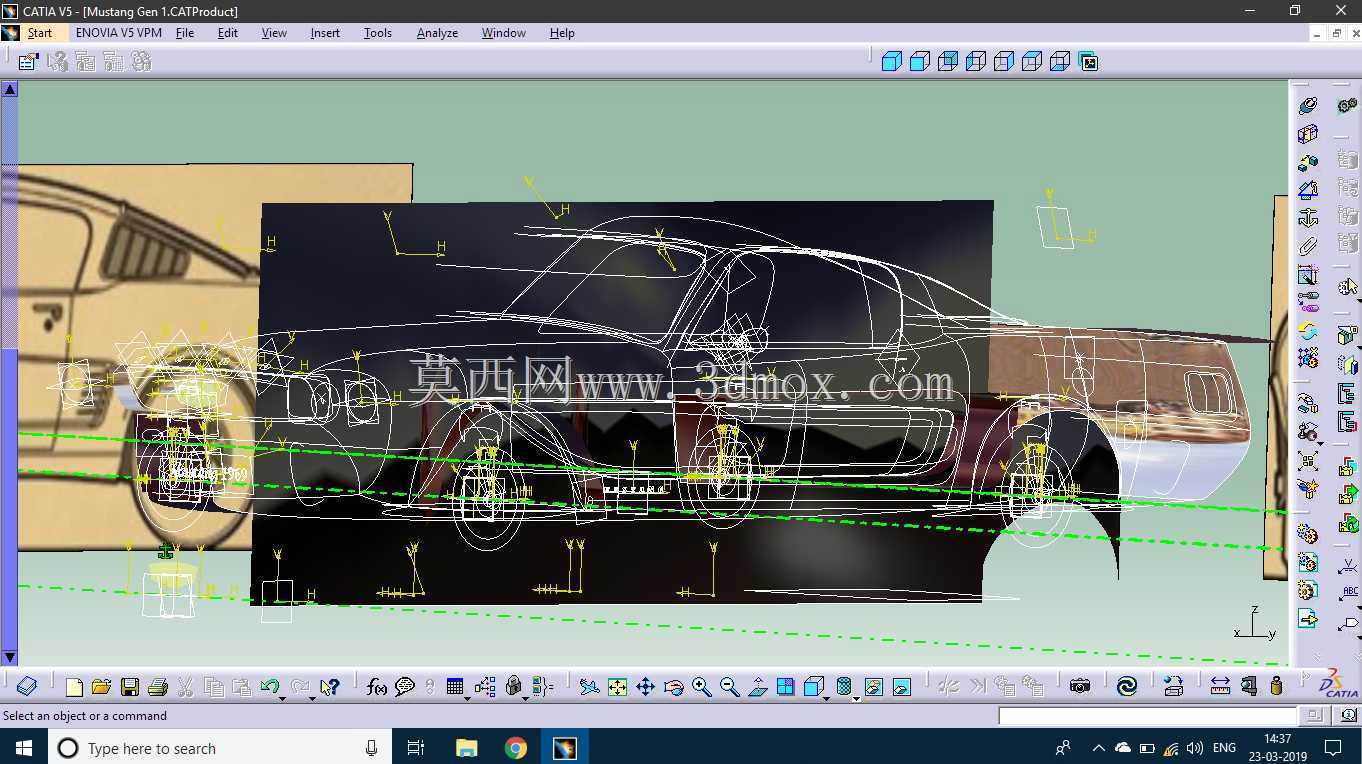

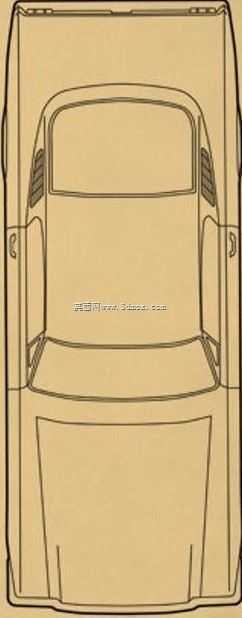

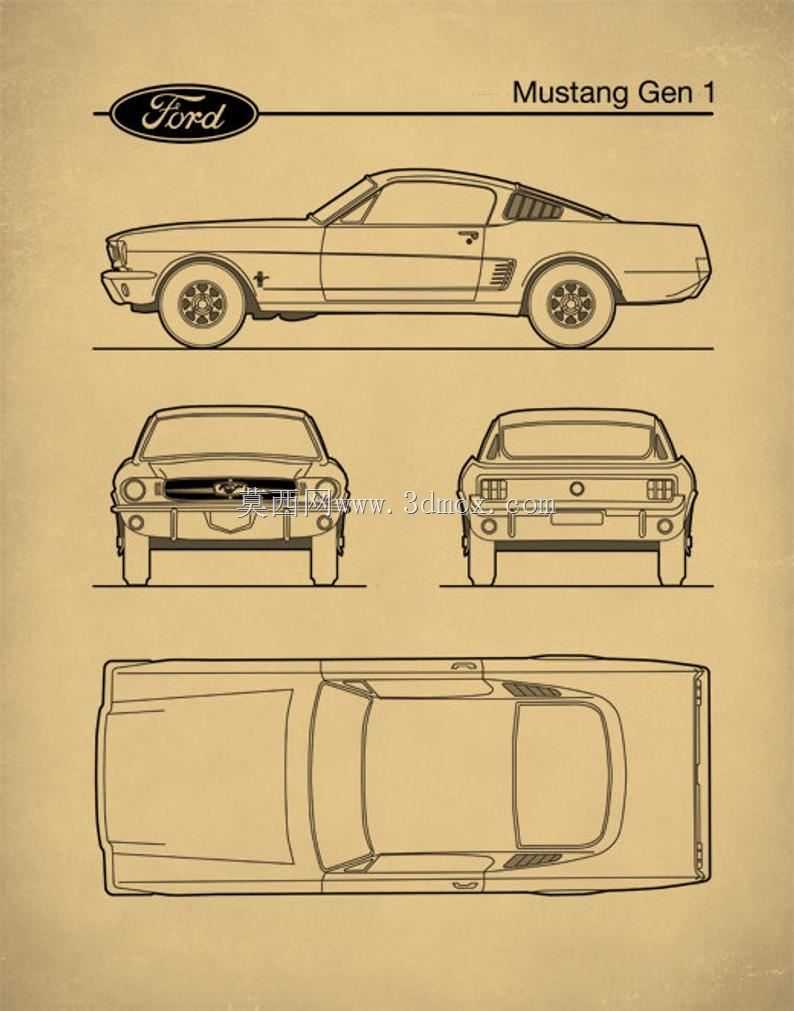

　　做整车数模拆解的时候翻到这套初代野马的结构文件，第一反应是当年美系性能车的设计逻辑确实和现在的模块化平台思路差很多，先从实际使用场景说，这款车定位是平民性能轿跑，当年主打年轻消费群体的日常通勤加周末赛道体验，所以整车的尺寸边界卡得很巧，车长控制在4.6米出头，宽度不到1.8米，轴距2.7米左右，既保证了前排双座加后排应急乘坐的空间，又能在城市街巷里灵活穿梭，不会像同期的全尺寸肌肉车那样挪车费劲。

　　从结构设计思路来看，整车采用前置后驱的经典布局，前悬用的是短长臂独立结构，后悬是整体桥加钢板弹簧的组合，这种搭配在当年的成本控制和耐用性上找了很好的平衡点，日常走烂路的时候后悬的承载能力够强，赛道激烈驾驶的时候只要调整避震阻尼，就能获得不错的尾部循迹性，数模里把前后悬的安装硬点都做了精准还原，前副车架的安装孔位距离纵梁的间隙留了12mm的安装余量，维修的时候不用抬整个动力总成就能拆换悬挂摆臂，这点比很多同期欧系车的设计要更接地气。

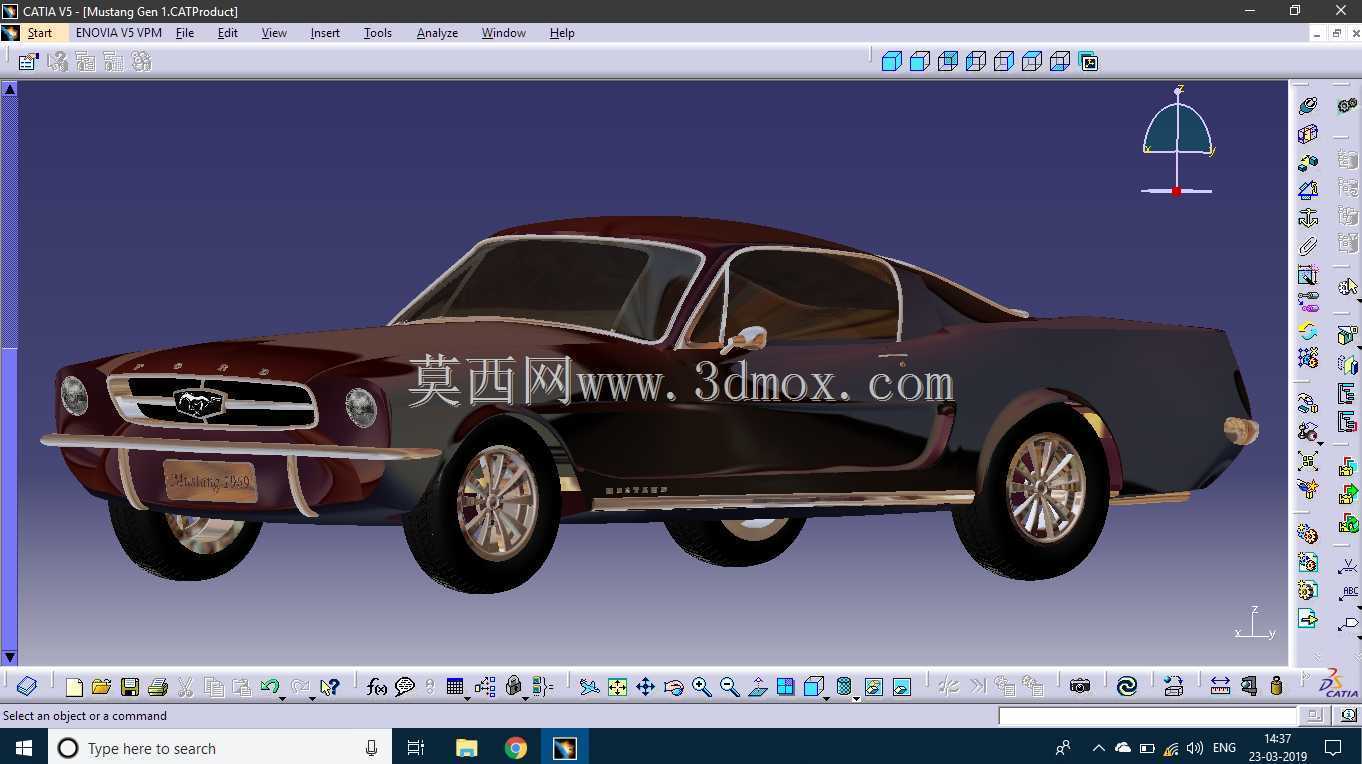

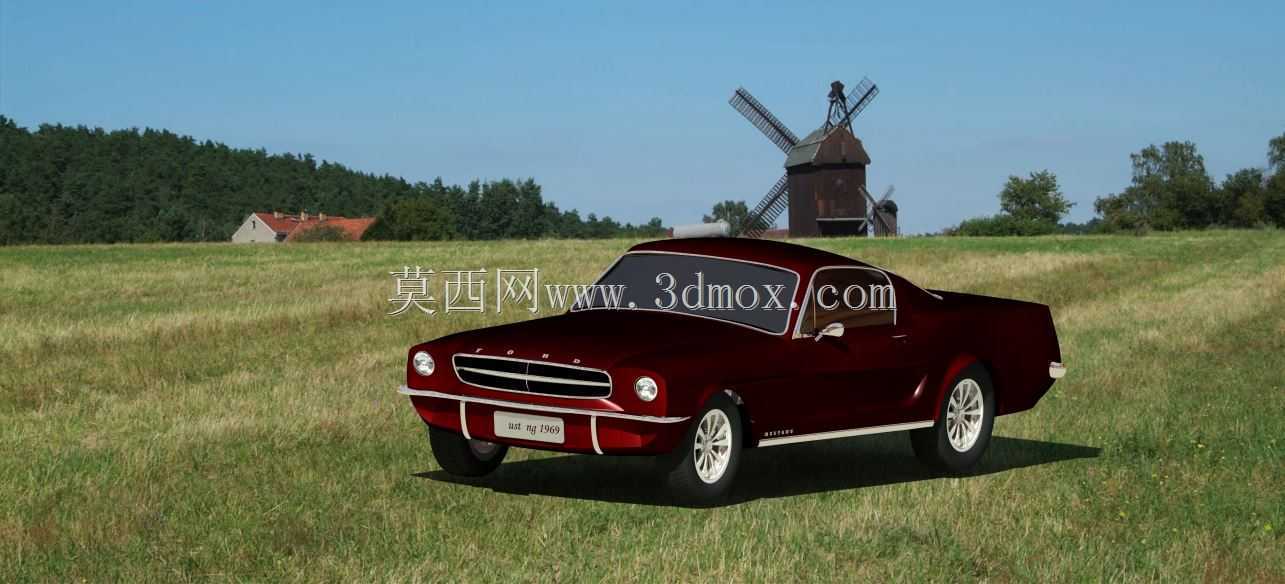

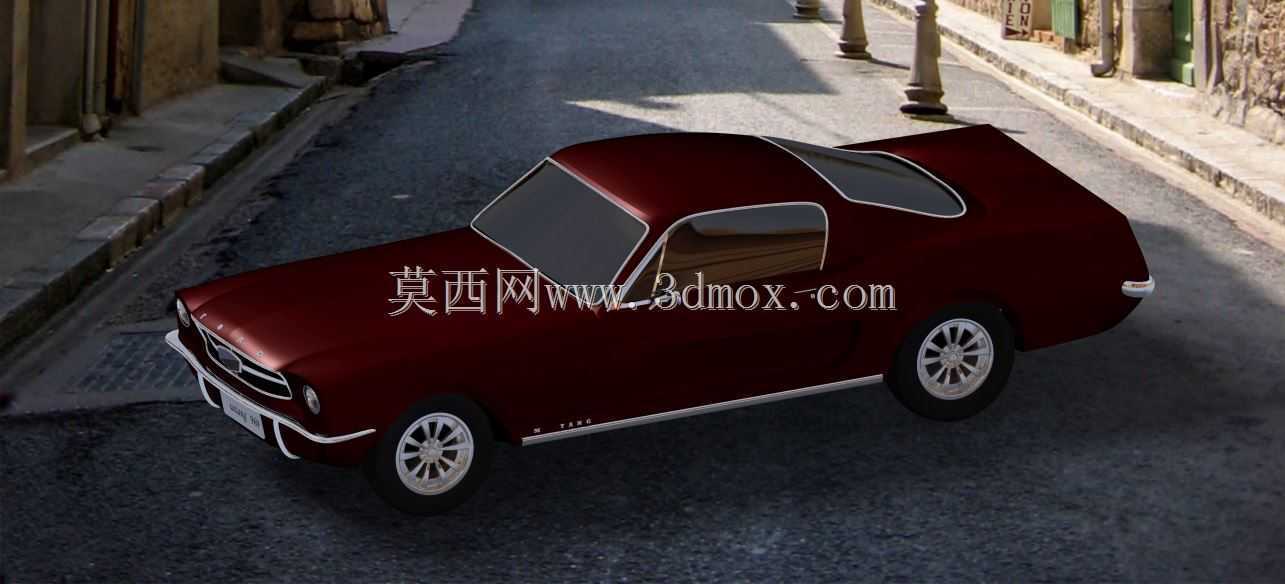

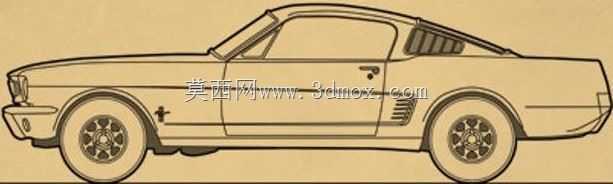

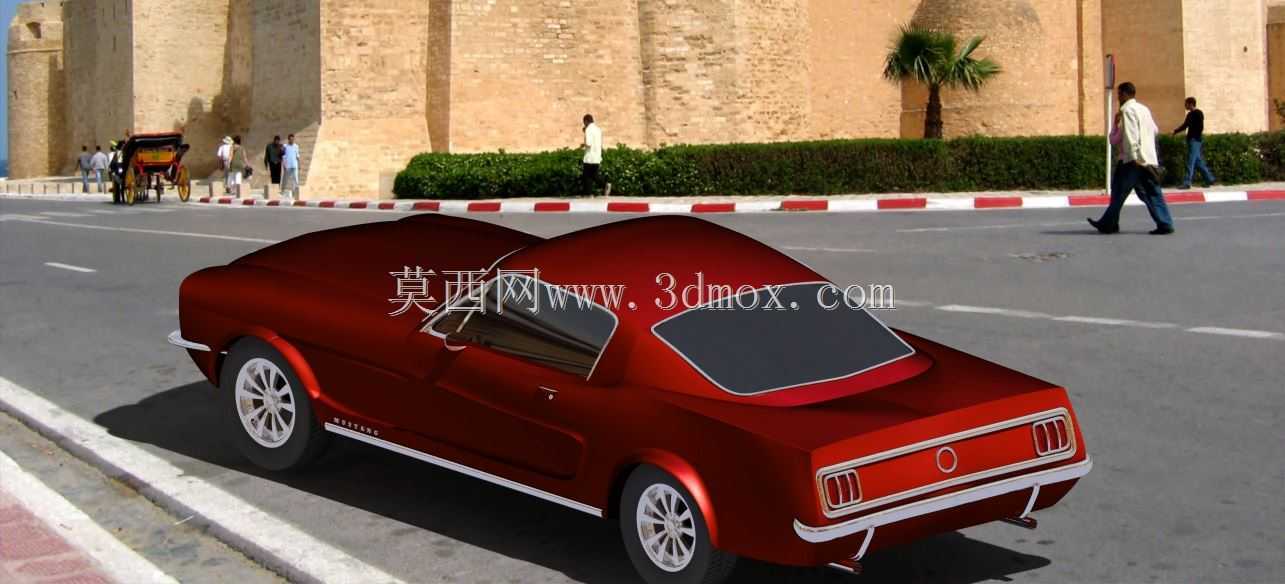

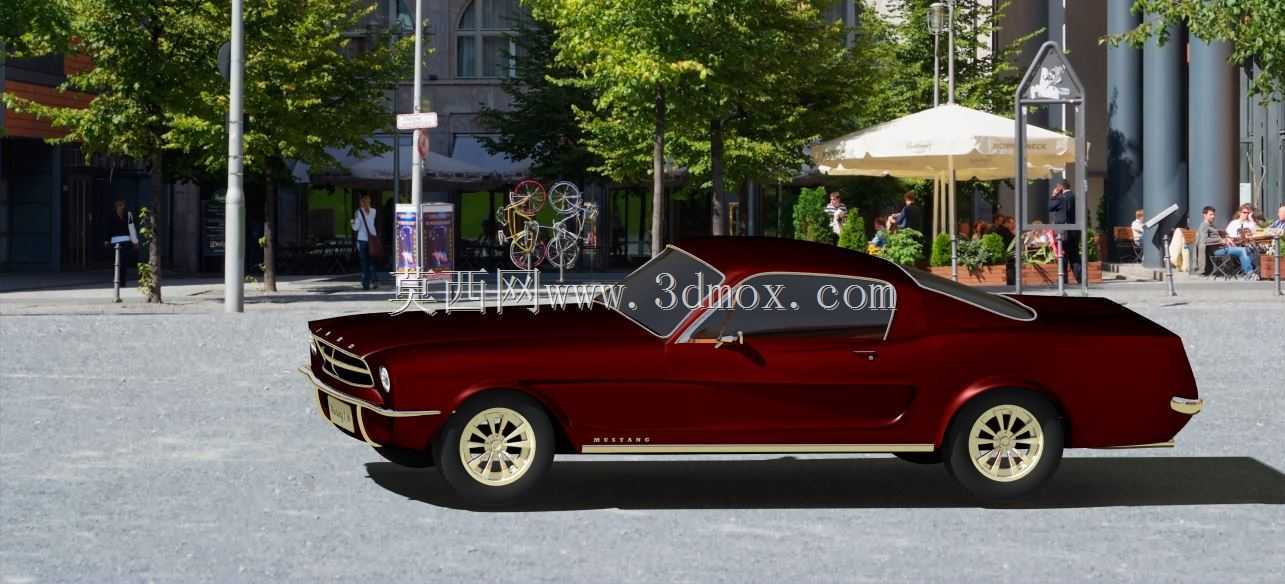

　　车身外形的曲面处理是这款车的核心特征，长车头短车尾的比例，引擎盖上的两条隆起筋线从A柱下方一直延伸到前格栅，数模里把这两条筋线的R角控制在8mm，既不会因为棱角太锐导致冲压的时候开裂，又能在光线照射下形成清晰的光影折线，凸显车头的力量感。侧面的快背式溜背线条从B柱顶端一直滑到车尾上沿，尾翼是和后备箱盖一体冲压的结构，突出高度只有35mm，高速行驶的时候能提供大概12kg的下压力，不用额外加装外置尾翼就能保证180km/h时速下的尾部稳定性，这点在当年的民用车设计里是很超前的。

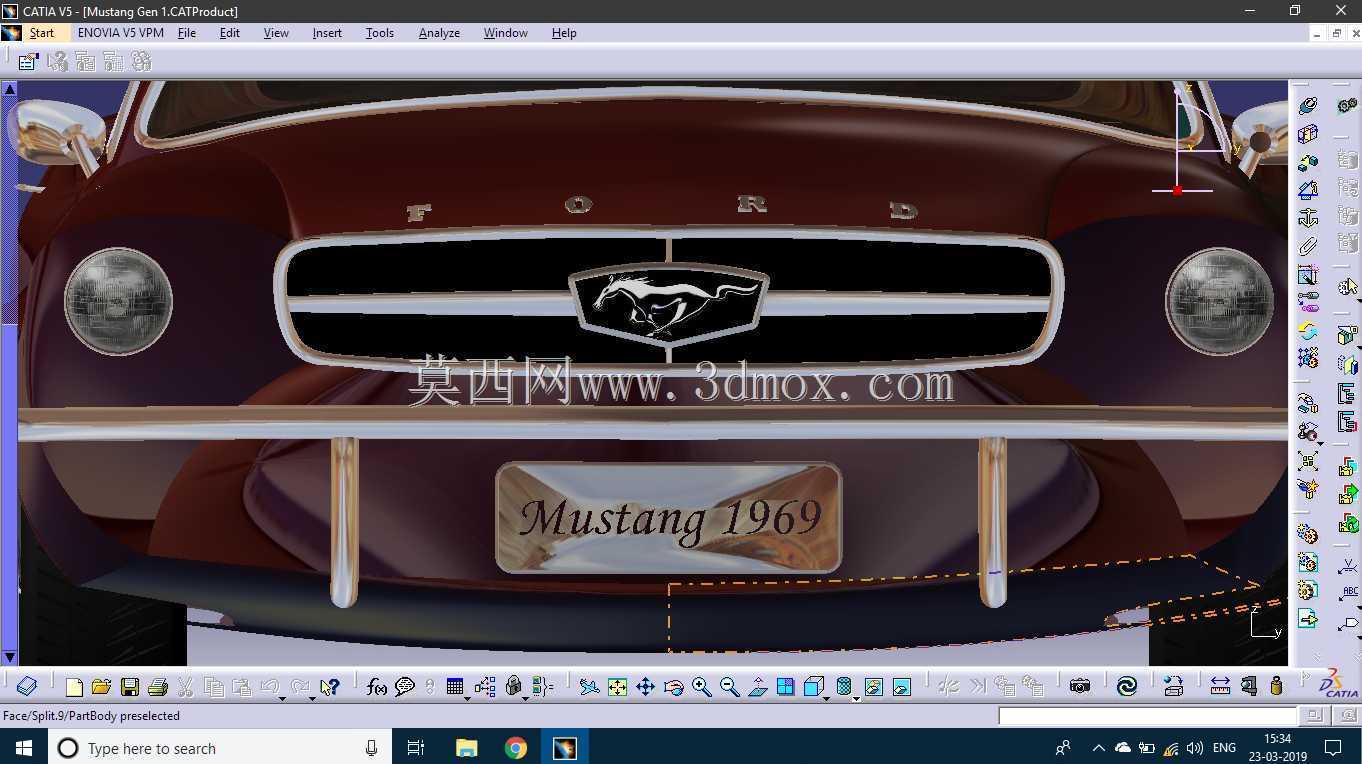

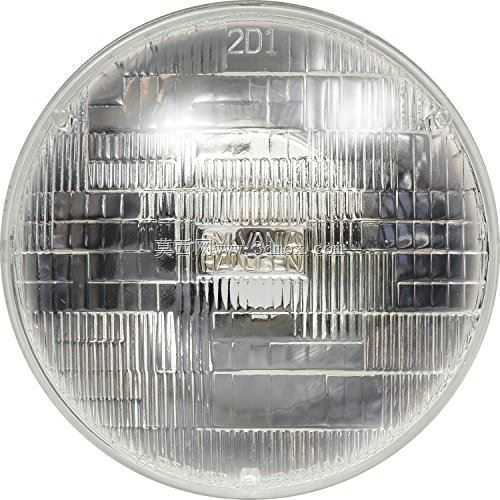

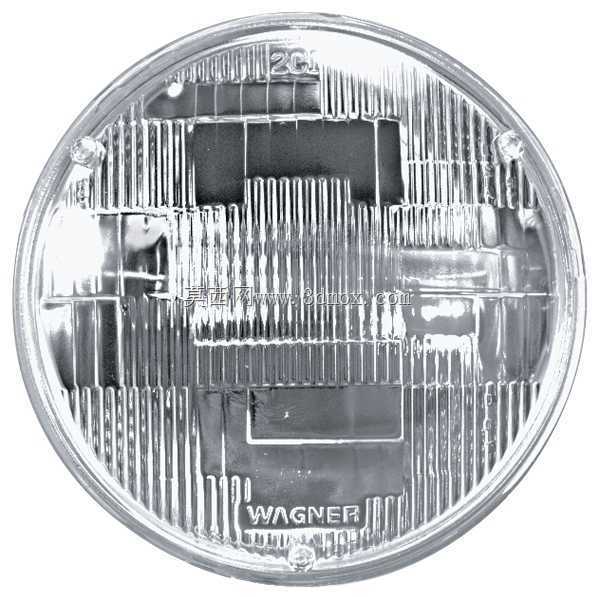

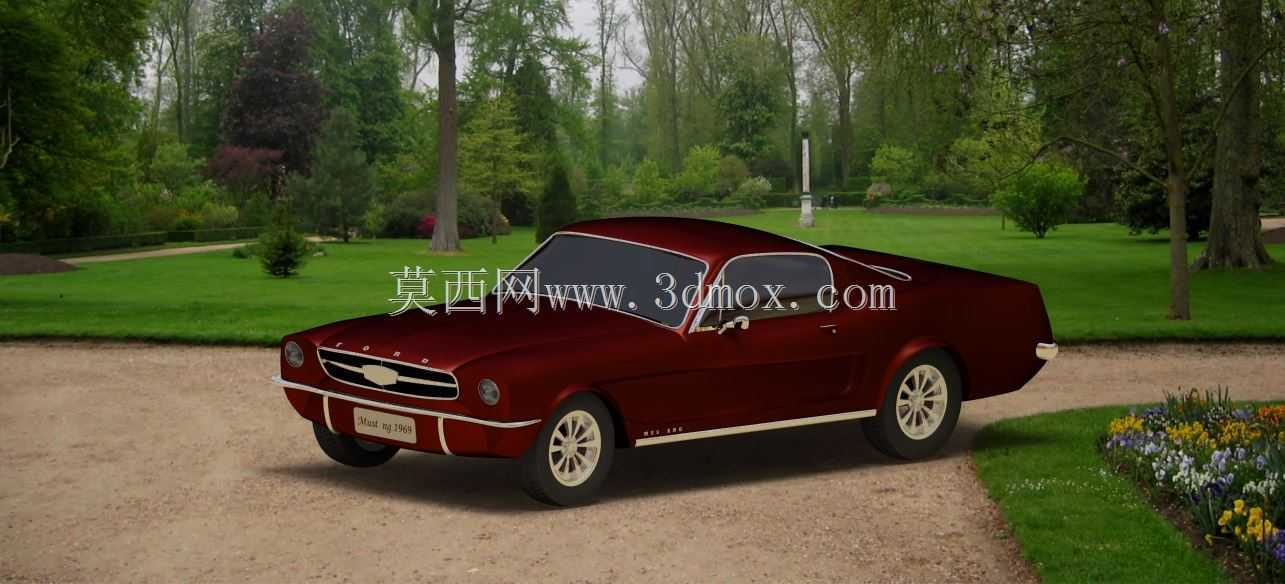

　　前格栅的野马标安装位置做了精准的定位凸台，凸台高度3mm，周围的格栅条间距控制在22mm，既保证了中冷器和水箱的进风量，又不会因为间隙太大显得前脸松散。前大灯的安装基座和前翼子板的贴合面做了0.5mm的止口设计，装配的时候不用反复调整间隙，能直接把面差控制在1mm以内，符合当年美系车的装配公差标准。车门的铰链采用的是锻造合页结构，上下两个铰链的间距是420mm，能保证车门开启到70度的时候，上下车的肩部空间足够，同时车门下垂量控制在2mm以内，长期使用不会出现门缝不齐的问题。

　　内饰部分的数模还原了当年的中控台布局，仪表台采用整体式注塑结构，三个圆形仪表的安装孔位同轴度公差控制在0.2mm，装配的时候不会出现仪表偏斜的问题。换挡杆的位置距离方向盘中心线的横向距离是180mm，手动换挡的时候手臂不用大幅度移动，符合人机工程学的设计要求。前排座椅的安装滑轨前后调节行程是180mm，能适配不同身高的驾驶员，座椅靠背的侧翼高度是120mm，激烈驾驶的时候能给腰部和肩部提供足够的支撑，不会因为侧向G值太大导致身体滑动。

　　动力舱的布局预留了足够的改装空间，纵置V8发动机的安装支座和防火墙之间留了80mm的间隙，不管是换更大排量的发动机，还是加装涡轮套件，都不用切割防火墙结构，这也是为什么这款车到现在还是改装圈热门车型的原因之一。排气管的走线从发动机两侧引出，沿着底盘纵梁下方一直延伸到车尾，和油箱的距离留了35mm的隔热间隙，中间加装了铝制隔热板，长时间行驶的时候不会因为排气管温度过高导致油箱出现安全隐患。

　　底盘的管线布局全部沿着纵梁内侧布置，用卡扣固定在纵梁的预留孔位上，离地间隙最小的位置是后差速器的油底壳，满载状态下离地间隙是140mm，日常过减速带或者走非铺装路面的时候不容易托底。油箱的位置放在后排座椅后方，容积是60L，按照当年的油耗水平，续航里程能达到400公里以上，满足长途出行的需求。整车的焊接边全部采用翻边点焊结构，翻边宽度是15mm，焊点间距控制在50mm，既保证了车身的扭转刚度，又不会因为焊点太密增加生产时候的工时成本，白车身的扭转刚度大概在12000N·m/deg，在当年的民用车里属于中等偏上的水平，激烈驾驶的时候车身不会出现明显的形变，能给悬挂提供足够的支撑基础。
