精确尺寸DC-DC2+2直流转换柜体

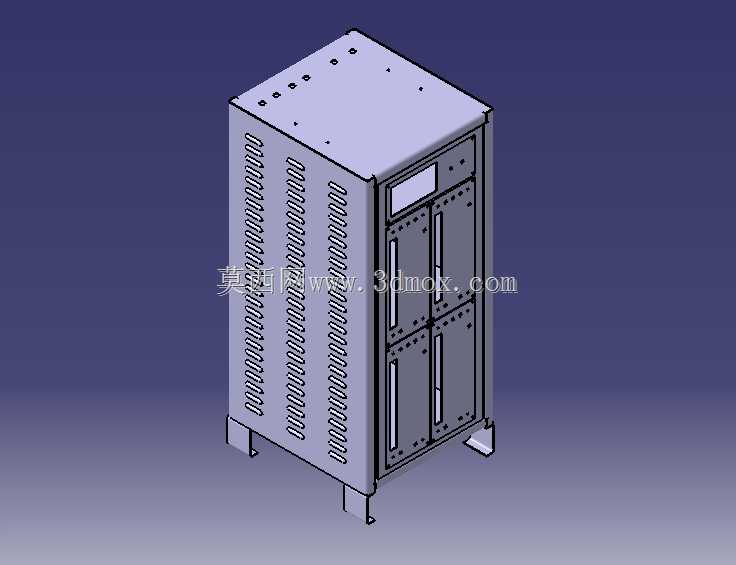

　　从结构设计来看，整体采用立式柜型结构，底部设置支撑脚，将柜体底部抬离安装面，既可以避免安装面凝露、积水侵入柜体内部造成元器件损坏，也为底部进出线预留了足够的弯折与布线空间，支撑脚的安装孔位按照标准电气柜安装间距设计，可直接固定在槽钢底座或者水泥基础的预埋钢板上，无需额外加工过渡安装板。柜体正面采用上下双开门结构，每扇门配备独立的锁止结构，日常运维时可单独打开对应舱门进行检修，不需要开启整扇柜门，降低运维过程中误触其他带电回路的风险；柜门与柜体框架之间设置导电密封胶条，既可以提升柜体的防护等级，阻挡粉尘、飞溅液体进入柜内，也能保证柜门与框架的电气连续性，满足电磁屏蔽的接地要求。这款DC-DC2+2直流转换柜体，主要面向工业直流供电场景设计，常见于新能源场站直流配电、工业自动化产线直流电源转换、通信基站后备电源适配、轨道交通车载直流供电改造等场景，解决不同电压等级直流回路之间的电能转换与分配问题，可将输入侧的高压直流转换为负载侧适配的两路直流输出，满足多回路直流负载的供电需求，避免多台独立转换设备堆叠带来的布线混乱、空间占用过大的问题。

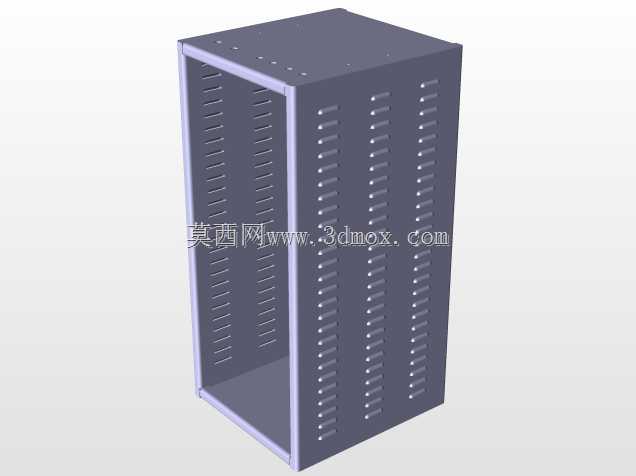

　　柜体侧面设计有通长的冲压散热格栅，格栅采用向下倾斜的百叶结构，在保证通风散热面积的同时，避免外部水滴、粉尘直接落入柜内，散热通道对应内部功率元器件的安装位置，形成自下而上的自然通风风道，可带走功率器件工作时产生的热量，在常规负载率下无需额外加装强制风冷组件即可满足温升要求，降低设备运行的噪音与后期风扇维护成本。柜体顶部预留了多个穿线孔与指示灯安装位，穿线孔配备橡胶护圈，可根据进出线的线缆直径裁剪适配孔径，保护线缆绝缘层不被金属开孔边缘割损，顶部的安装位可布置电源指示灯、故障告警灯、电压电流显示表计，方便运维人员在不打开柜门的情况下快速判断设备运行状态。

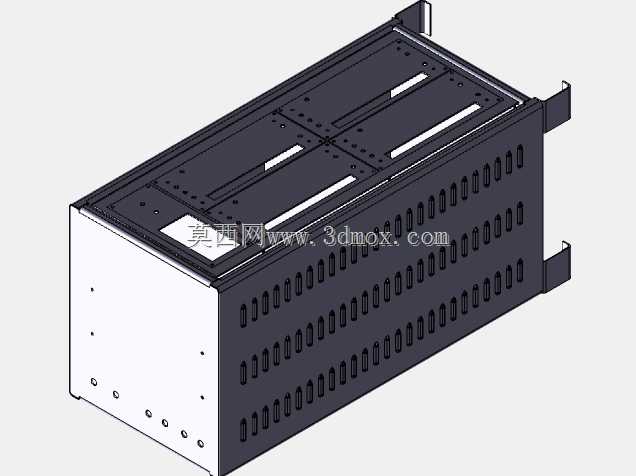

　　从内部设计逻辑来看，柜体框架采用标准型材拼接结构，所有安装梁的孔位按照通用电气安装模数设计，内部可根据实际元器件的尺寸调整安装层板的位置，适配不同功率等级的转换模块、断路器、隔离开关、防雷模块等元器件的安装需求，接线端子排布置在柜体侧面的安装梁上，强电回路与弱电信号回路分开布线，中间设置金属分隔板，避免强电回路的电磁干扰影响控制信号的传输稳定性。在安装边界方面，柜体的整体深度、宽度尺寸充分考虑了常规电气机房的通道预留要求，安装时柜体侧面与墙面或者其他柜体的间距满足电气安全距离要求，柜门开启角度可达到120度以上，不会被周边设备遮挡，方便内部元器件的拆装更换。这款转换柜体的结构设计充分考虑了工业现场的实际使用需求，所有结构细节都围绕电气安全、运维便捷、散热可靠几个核心维度展开，没有冗余的装饰性结构，所有外形特征都服务于实际功能需求，建模时还原了所有的安装孔位、散热结构、门锁结构、支撑脚结构的精确尺寸，可直接用于柜体的生产加工出图，也可用于直流供电系统的三维布局仿真，验证整体布线空间、安装干涉、运维操作空间是否满足设计要求。

　　在实际项目应用中，这类柜体常作为直流供电系统的核心转换单元，上接直流母线或者储能电池组输出，下接直流用电负载，柜体的结构强度可满足常规工业环境的安装要求，框架的承重能力可支撑内部满配元器件的重量，运输过程中框架的拼接结构也不会出现变形问题，安装完成后整体的防护等级可适配大部分室内工业场景的使用要求，对于有特殊防护需求的场景，也可在现有结构基础上快速修改密封结构、增加防雨檐等部件，拓展适用场景。
