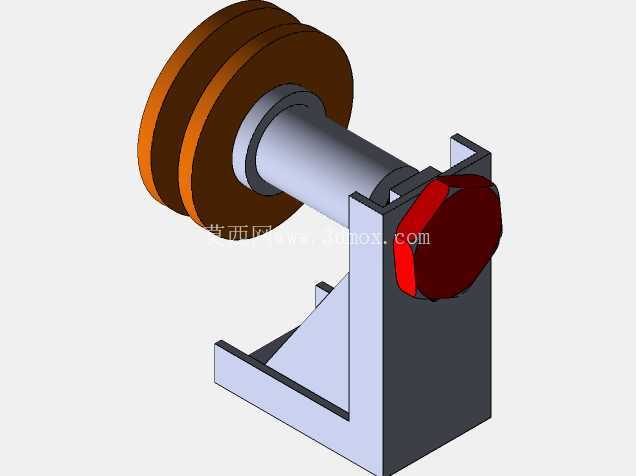

带立式安装支座的双槽导向滑轮结构

　　这套滑轮结构在工业场景里的适配范围很广，小到小型机电设备内部的线缆张紧导向，大到轻型物料输送线的转向承托，甚至是实验室小型试验台的牵引传动环节都能见到同类结构的应用。实际使用中，它的核心作用是改变柔性牵引件的运动方向，不管是钢缆、尼龙绳还是绝缘线缆，搭在轮槽上之后，牵引路径就能按照设备布局需求调整，不需要额外增加动力源就能完成力的方向转换，这也是很多紧凑空间设备里优先选用这类结构的原因。

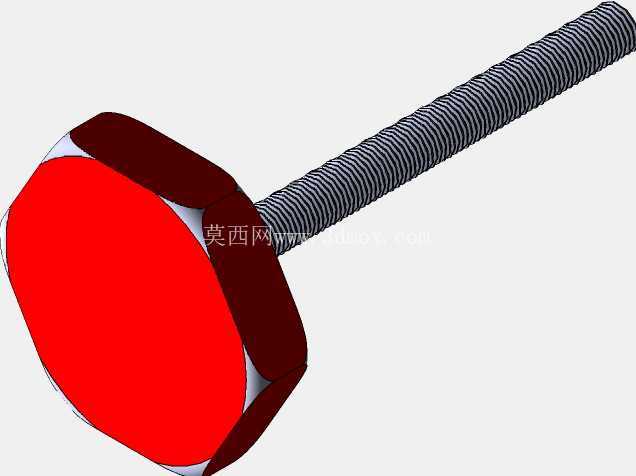

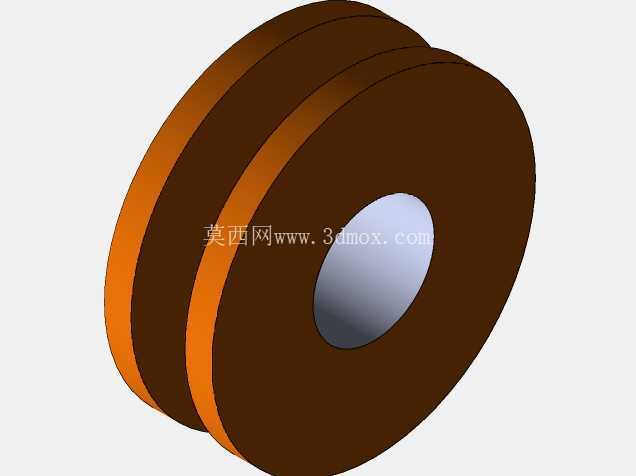

　　从功能特性来看，双槽的轮体设计可以同时走两根独立的柔性件，两根牵引件之间通过轮缘的凸起做物理隔离，不会出现运行过程中互相缠绕、剐蹭的问题，轮体和中心轴之间做了转动配合设计，转动过程中轮槽和柔性件之间是滚动摩擦，相比滑动摩擦的结构能大幅降低牵引过程的阻力，也能减少柔性件表面的磨损，延长配套牵引构件的使用寿命。端部的红色端盖是轴向限位结构，能避免轮体在高速转动或者受侧向力的时候从轴上窜出，同时也能阻挡车间里的粉尘、切削碎屑进入转动配合面，减少日常维护的频次。

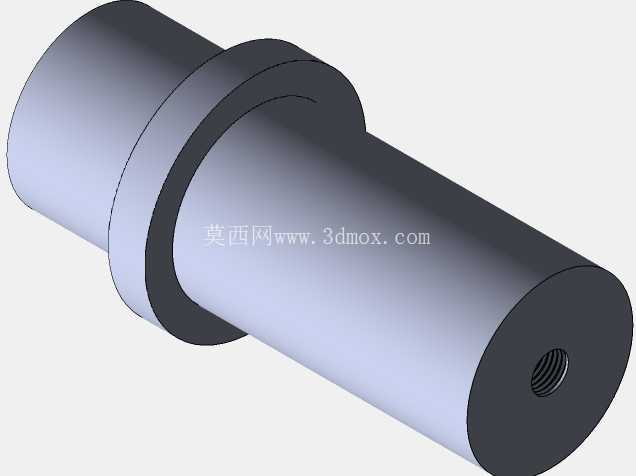

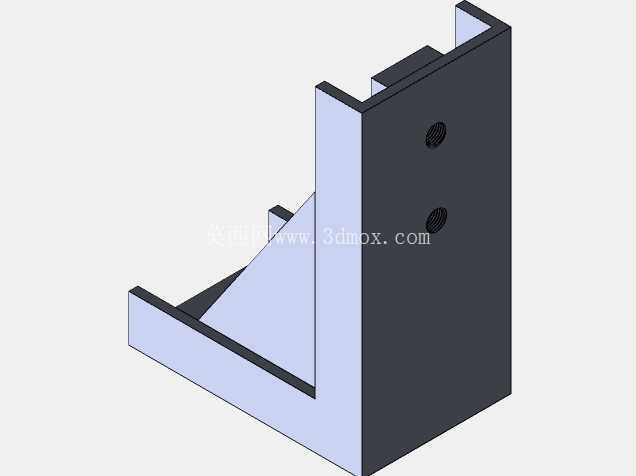

　　设计这套结构的时候，首先要考虑的是安装的便捷性，底部的L型支座是一体化折弯加筋的结构，支座的竖直面和水平面都预留了安装孔位，不管是垂直固定在设备侧壁，还是水平固定在设备安装台面上都能适配，不需要额外做转接支架。支座的三角加强筋是受力优化的关键，当滑轮承受垂直向下的牵引载荷时，加强筋能把支座竖直面受到的弯矩分散到水平安装面上，避免长期受载出现支座变形的问题。轮槽的型面设计是按照常用牵引件的直径做的适配，槽底做了圆弧过渡，不会出现牵引件和槽棱硬接触的情况，中心轴和支座之间采用过盈配合加顶丝固定的方式，轴本身不会随轮体转动，能减少轴和支座安装孔之间的磨损，长期使用也不会出现轴松动偏移的问题。

　　关于安装边界和尺寸配合，这套结构的整体外轮廓在设计时做了紧凑化处理，轮体的外径尺寸控制在适配常规轻型牵引载荷的范围，不会因为轮径过大占用过多设备内部空间，支座的安装孔间距按照通用五金配件的安装标准做了匹配，现场安装的时候不需要重新打孔攻丝，直接用标准螺栓就能固定。轴向的总长度预留了足够的安全距离，轮体端面和支座侧壁之间保留了合适的间隙，不会因为加工误差或者安装偏差出现轮体蹭到支座的卡滞问题，转动部分的轴向窜动量控制在极小的范围内，保证牵引件运行过程中不会出现脱槽的情况。另外在设计时也考虑了不同工况的适配性，如果是用于有轻微腐蚀的环境，只需要把轮体和支座的材质换成不锈钢或者做表面喷塑处理，核心的配合尺寸不需要改动就能直接适配，不需要重新做整体结构的设计调整。

　　实际选型的时候，需要注意匹配牵引件的直径和额定载荷，这套结构的轮槽宽度适配常规直径的柔性牵引件，额定载荷满足轻型传动和导向的需求，如果是重载场景则需要对应放大轮径和轴径，但整体的结构逻辑依然可以沿用。日常维护时只需要定期在转动配合位置加注润滑脂，检查端盖的固定螺丝是否松动，就能保证长期稳定运行，不需要复杂的维护操作。
