剖视结构变速箱端盖壳体三维设计

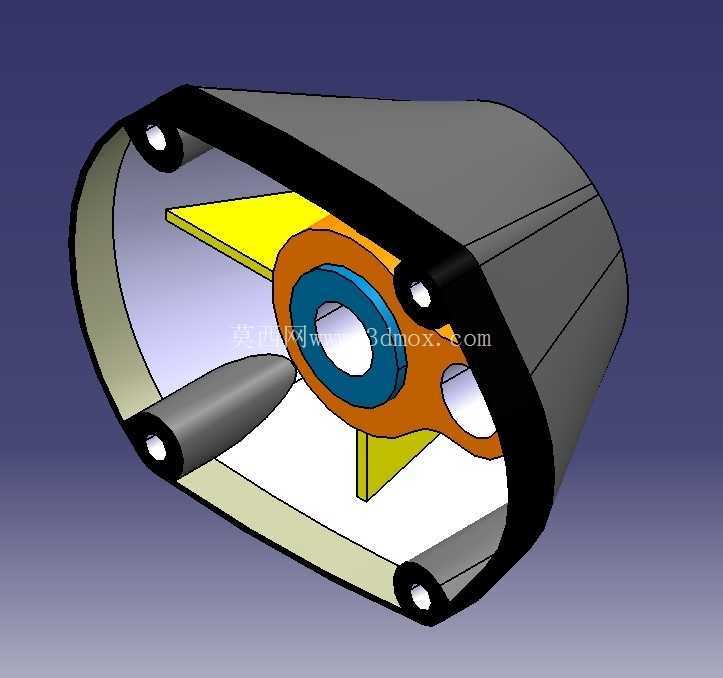

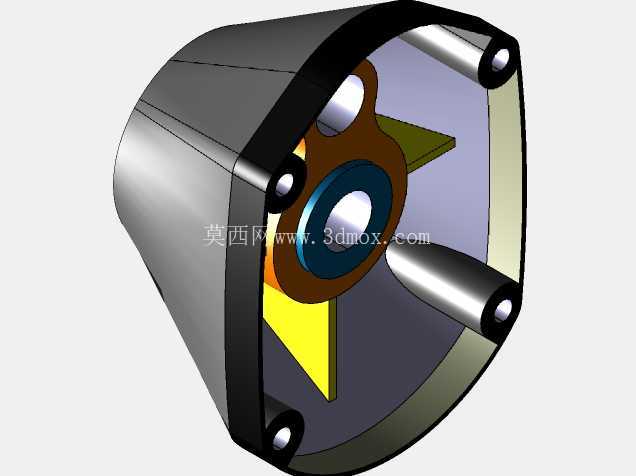

　　这款变速箱端盖壳体是传动系统箱体总成的核心防护与定位构件，主要应用于中小功率变速传动场景，覆盖小型工程机械、农用动力传输单元、轻型工业变速装置等配套领域，承担着箱体端部密封、内部轴系定位、传动组件防护、外部安装衔接的多重作用。从实际工况适配角度出发，该壳体的内腔轮廓完全匹配内部变速齿轮组、换挡拨叉组件、支撑轴承的排布空间，剖视结构可清晰看到内部预留的轴承安装位采用同轴度公差约束设计，轴承座孔与壳体安装端面的垂直度公差控制在0.02mm以内，能够保证轴系运转时的径向跳动量处于允许范围，避免齿轮啮合偏载引发的磨损加剧、传动异响问题。

　　壳体的安装法兰边均匀布置了6个螺栓过孔，孔位采用位置度公差管控，与箱体本体的定位销孔配合后，可实现端盖与箱体的无应力装配，避免螺栓紧固后壳体变形挤压内部密封件。壳体外侧的轮廓做了圆弧过渡处理，既能够降低铸造环节的应力集中风险，也可以减少设备运行过程中与周边管线、结构件的干涉概率，安装边界上，壳体的轴向伸出长度控制在120mm以内，最大径向轮廓尺寸为180mm，适配中心距80-100mm的定轴式变速单元，安装时不需要额外改动原有箱体的连接接口，可直接替换同规格的压铸端盖构件。

　　设计过程中优先考虑了壳体的受力分布，轴承座位置做了局部加厚处理，加厚区域的壁厚比周边壳体壁厚高出3mm，能够承受轴系传递过来的径向载荷与轴向冲击，避免长期交变载荷下出现座孔开裂、变形的问题；内腔的导流槽结构可引导齿轮飞溅的润滑油回流到箱体油池，避免端盖位置存油引发的密封渗漏问题，同时内壁的挡油结构可阻止润滑油直接冲击轴端密封件，延长密封件的使用寿命。壳体的边角位置全部做了R3-R5的圆角处理，既符合铸造工艺的拔模要求，减少压铸过程中的充型缺陷，也能够避免装配维护过程中尖锐边角对操作人员造成划伤。

　　从装配适配性来看，该端盖的轴承安装孔可适配外径62mm的深沟球轴承，轴伸位置的密封槽适配标准规格的骨架油封，安装法兰的密封面预留了0.5mm的密封垫压缩量，配合耐油橡胶密封垫可实现IP54级别的防护等级，能够阻挡外部粉尘、水渍进入箱体内部，同时防止内部润滑油渗漏。在实际选型匹配过程中，技术人员可直接参照该模型的安装孔位尺寸、内腔避让空间做适配性校核，不需要重新测绘端盖的基础轮廓，可大幅缩短传动箱体改型设计的周期；建模过程中对壳体的壁厚均匀性做了反复校验，整体壁厚差控制在1.5mm以内，既能够满足压铸成型的工艺要求，避免出现缩孔、冷隔等铸造缺陷，也能够合理控制构件的整体重量，降低传动单元的整体负载。不同于通用的平板式端盖，该壳体采用了深腔式结构，可容纳部分换挡执行组件的端部结构，进一步压缩变速箱体的整体轴向尺寸，让传动单元的结构更加紧凑，适配安装空间受限的动力传输场景。
