弹簧式安全阀结构设计工程图纸

　　在工业流体输送、承压容器配套的管路系统中，超压防护是保障生产安全、避免设备损毁的核心环节，弹簧式安全阀作为被动式泄压保护的核心元件，其结构合理性直接决定了承压系统的运行可靠性。这类阀件的核心作用，是在管路或筒仓内部压力超过预设安全阈值时，自动克服弹簧预紧力开启阀瓣，快速泄放多余介质，待内部压力回落至安全区间后自动回座密封，全程无需人工干预，是承压系统的最后一道安全屏障。

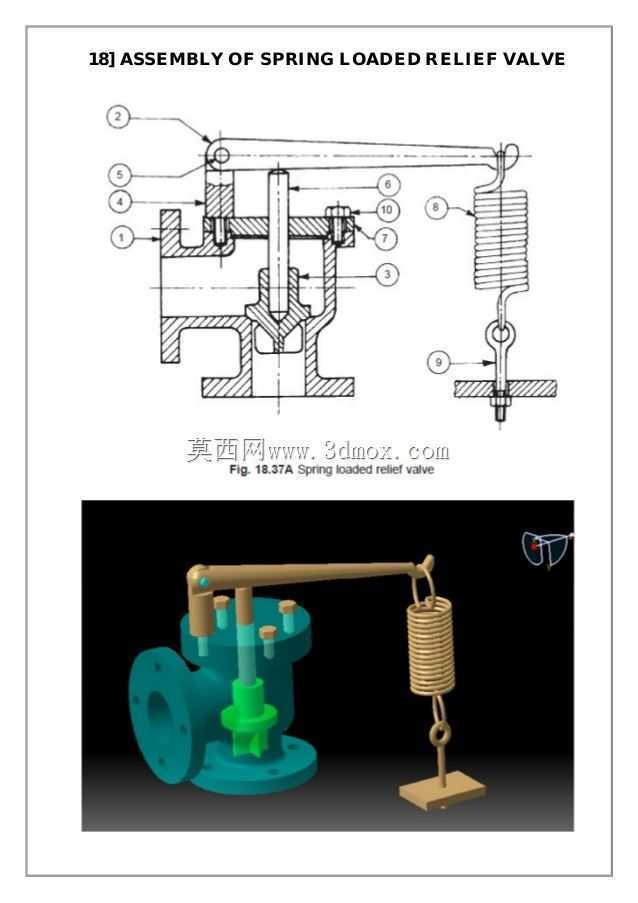

　　从结构设计逻辑来看，这套图纸完整呈现了弹簧加载式泄压阀的全零件装配关系，整体采用直通式阀体布局，介质入口与出口呈垂直布置，入口端采用法兰连接结构，法兰端面预留4个均布螺栓孔，适配常规工业管路的法兰对接标准，安装时可直接与承压容器的预设接口匹配，无需额外加工转接结构。阀体内部流道做了圆弧过渡处理，避免介质流经时产生紊流与冲蚀，同时降低阀瓣开启过程中的流阻，保证泄压响应速度。

　　核心的动作执行部分，阀瓣与阀杆采用一体式同轴设计，阀杆表面做了粗糙度控制，与阀盖处的导向套形成间隙配合，保证阀瓣升降过程中无卡滞、无偏斜，密封面的贴合精度可长期保持稳定。弹簧作为提供预紧力的核心元件，布置在阀盖与弹簧座之间的腔体内，可通过调整上端的调节螺母改变弹簧压缩量，以此匹配不同工况下的开启压力设定值，调节结构外部设置锁紧螺母，避免设备运行过程中因振动导致设定压力漂移。

　　从安装边界尺寸来看，阀体入口法兰的外径、螺栓孔中心距均匹配对应压力等级的管路标准，出口端的连接尺寸适配常规泄压排放管路，整体安装高度控制在合理区间，可适配狭小的设备安装空间，无需对周边管路做大规模改造。零件明细中对每个零件的材质做了明确标注，阀体、阀瓣等接触介质的零件采用耐蚀金属材质，弹簧采用高强度弹簧钢，密封面根据介质特性可选配软质密封或硬质合金堆焊结构，兼顾密封可靠性与使用寿命。

　　在实际工况应用中，这类弹簧式安全阀可适配压缩空气、水、低粘度油品等多种中性介质，广泛应用于空压机站、压力容器、工业管路、仓储筒仓等场景，当系统出现异常压力升高、误操作导致的超压情况时，阀件可在毫秒级响应开启，快速泄放多余压力，避免容器爆裂、管路破损等恶性事故。设计过程中充分考虑了长期运行的可靠性，所有运动部件均设置了防尘密封结构，避免外界粉尘、杂质进入导向腔导致卡滞，弹簧腔设置了透气孔，平衡腔体内外压力，保证阀瓣动作不受腔体积压空气的影响。

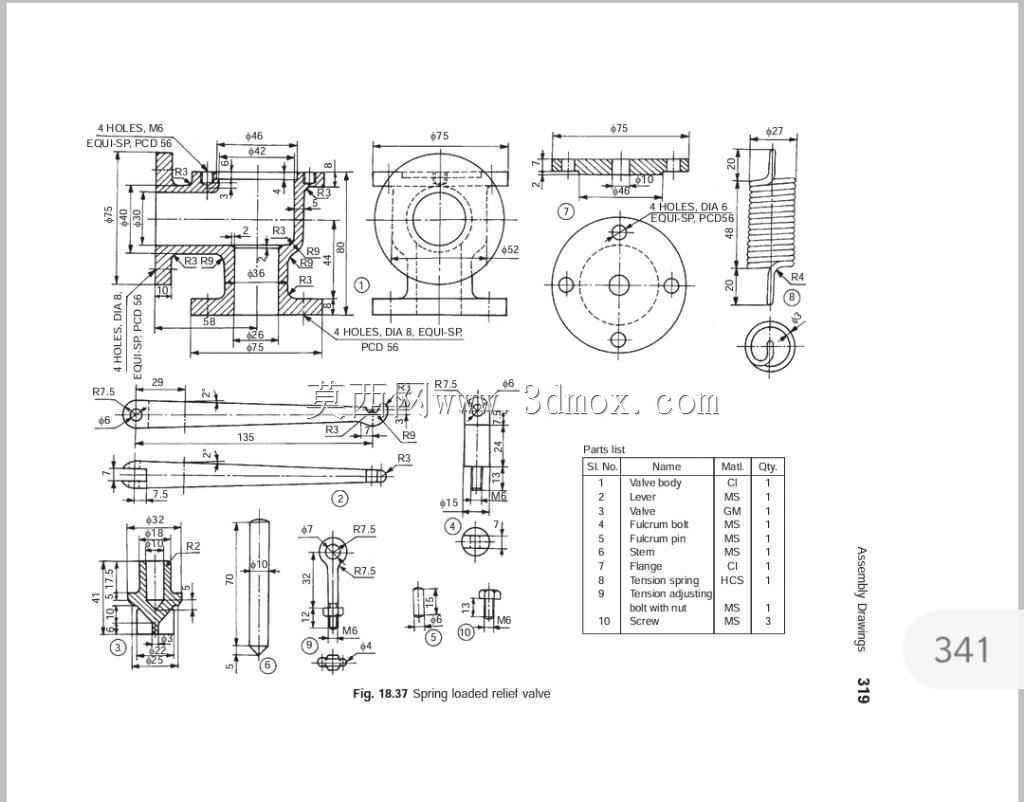

　　不同于主动式的压力控制元件，弹簧式安全阀不需要外接电源或控制信号，纯机械结构的设计使其在极端工况下依然可以可靠动作，哪怕系统出现断电、控制信号失效的情况，只要压力超过设定值就会自动开启泄压。这套图纸完整呈现了从零件尺寸、装配关系到配合公差的全部设计细节，每个零件的加工精度要求、配合间隙都做了明确标注，可直接用于零件加工、装配校验，也可作为同类阀件选型设计、三维建模的参考依据，帮助结构设计人员快速掌握弹簧式安全阀的设计逻辑与安装匹配要求，在设备配套时快速完成阀件选型与接口匹配，减少设计反复与现场安装适配问题。
