Y型法兰连接式止回阀结构设计

　　在工业流体输送管路系统中，这类Y型结构的止回阀常被布置在泵出口、介质流向需要严格管控的管段位置，核心作用是避免管路内介质出现反向倒流，防止下游带压介质回流冲击上游设备，比如在给排水管网、化工介质输送管线、暖通循环水系统里，都能见到同结构阀门的应用场景。和传统直通式止回阀相比，Y型的流道设计更贴合介质流动轨迹，介质通过时的局部阻力损失更小，对于黏度偏高、带有少量固体杂质的介质，也能降低流道堵塞的概率。

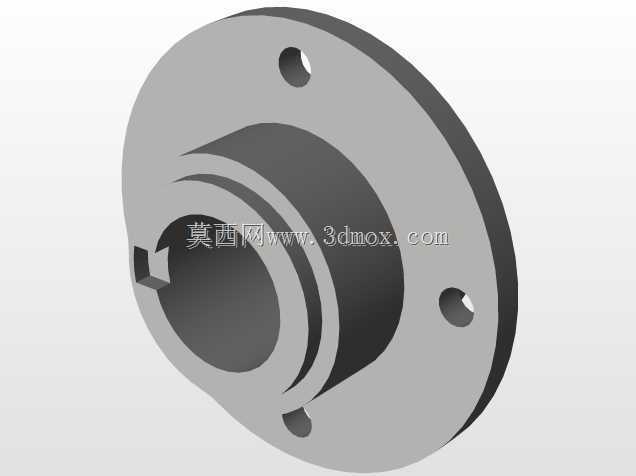

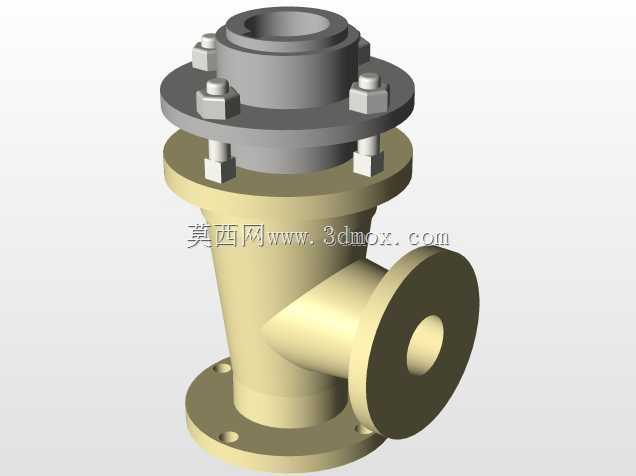

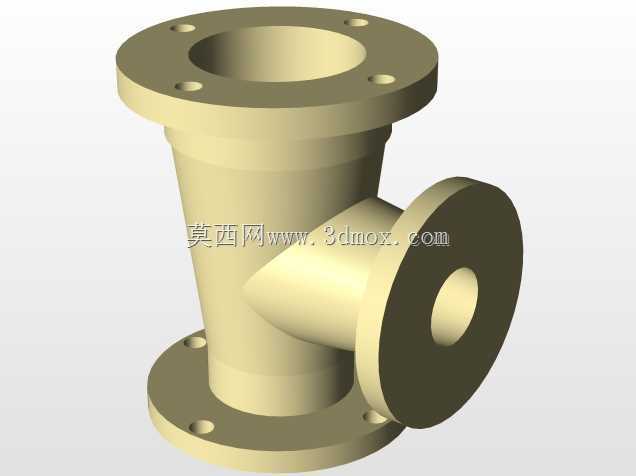

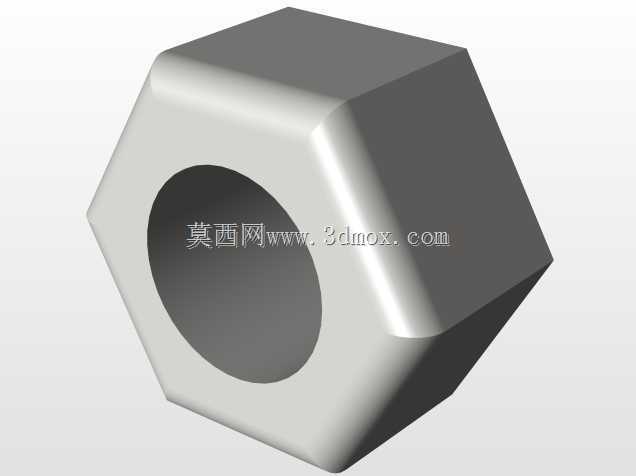

　　从结构设计逻辑来看，这款阀门采用上下法兰加侧出法兰的连接形式，顶部的阀盖通过周向均匀布置的螺栓与阀体实现压紧密封，螺栓的数量和规格匹配对应压力等级的密封要求，安装时只需按照对角顺序逐步拧紧螺栓，就能保证阀盖密封面受力均匀，避免出现偏压泄漏的问题。阀体的Y型分流结构将主流道与侧出流道做了平滑过渡处理，没有直角式的流道突变，介质从底部法兰进入后，顺着流道推开内部的止回构件，从侧向法兰流出，当介质出现反向流动趋势时，止回构件会在介质压力和自身重力作用下快速回落，密封住阀座通道，彻底切断反向流路。

　　安装边界方面，这款阀门的底部法兰和侧向法兰均采用标准法兰连接尺寸，法兰端面的密封槽、螺栓孔中心距都符合对应公称通径的管路安装规范，现场安装时不需要额外加工过渡连接件，只要匹配对应压力等级的密封垫片，就能和同规格的管路法兰完成对接。顶部阀盖的外轮廓尺寸考虑了现场拆装的操作空间，螺栓的布置位置预留了足够的扳手操作间隙，后期检修更换内部密封件时，不需要将整个阀门从管路上拆卸下来，只需松开顶部阀盖的连接螺栓，就能取出内部的止回构件进行维护，大幅降低了现场运维的工作量。

　　设计过程中针对阀体的壁厚做了等强度校核，在介质流经的转弯位置做了局部加厚处理，避免长期受介质冲刷出现壁厚减薄泄漏的问题；阀体与阀盖的密封面采用了凹凸面配合结构，相比平面密封的形式，定位精度更高，在管路存在轻微振动的工况下，也能保证密封垫片不会出现移位失效。侧向出口的法兰端面与底部进口法兰端面呈固定角度，安装时可以根据管路走向调整阀门的周向安装位置，适配不同的管路排布需求，不管是水平管路安装还是垂直管路安装，都能保证内部止回构件的动作不受重力方向的额外干扰，确保止回动作的可靠性。

　　在实际工况适配性上，这种结构的止回阀可以根据输送介质的特性更换内部密封件材质，比如输送清水类介质时可以采用橡胶密封，输送有一定腐蚀性的化工介质时可以更换为氟塑料或者金属密封，阀体本身的铸造流道内壁做了平滑处理，减少介质流动时的紊流产生，降低管路运行时的振动和噪音。流道的通径设计与进出口法兰的通径保持一致，不会出现通径缩口的问题，保证介质通过时的流量不受额外损失，适合在对管路压损要求比较严格的系统中使用。
