池塘用防淹饮水溢流一体式闸门结构

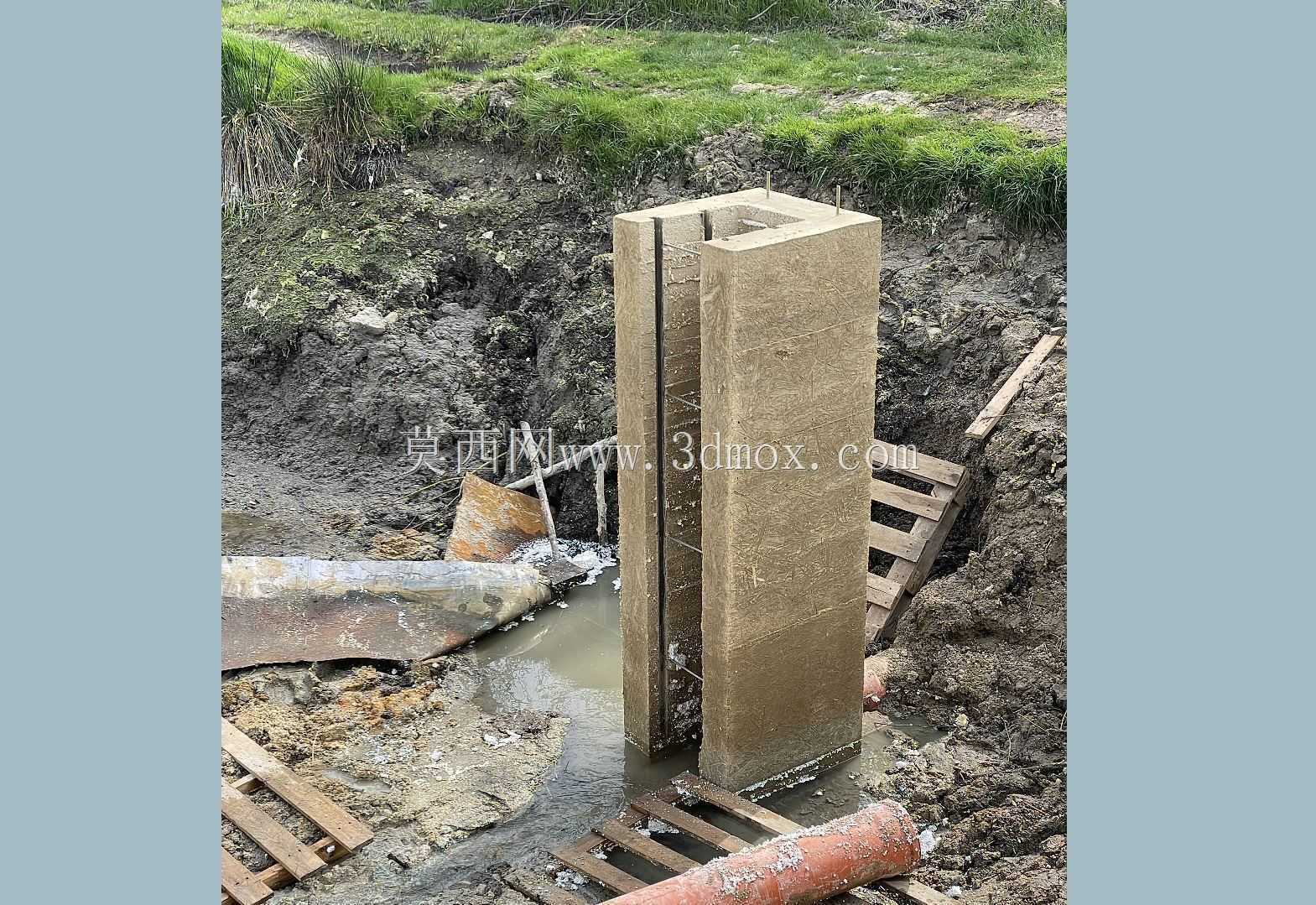

　　在南方丘陵区域的山塘、小型养殖池塘运维场景里，水位管控一直是日常管护的核心痛点：雨季汇流速度快，若泄流不及时很容易出现塘埂漫溢冲毁的险情，而日常养殖、农田灌溉取水时又需要稳定的取水水位，同时还要兼顾表层溢流放空、避免死水留存的需求，这套一体式控水结构就是针对这类零散小型水体的管控需求做的整合设计。不同于传统分体式的闸门、溢流堰、取水口分开砌筑的方案，这套结构把三个功能模块整合到同一个混凝土预制构件里，安装时只需要在塘埂的预设位置开挖基槽，做简单的混凝土垫层找平之后就能吊装就位，比传统现场砌筑的施工周期缩短七成以上，也避免了现场砌筑容易出现的砂浆缝隙渗漏、结构尺寸偏差大的问题。从结构布局来看，整个构件采用矩形立式混凝土腔体设计，

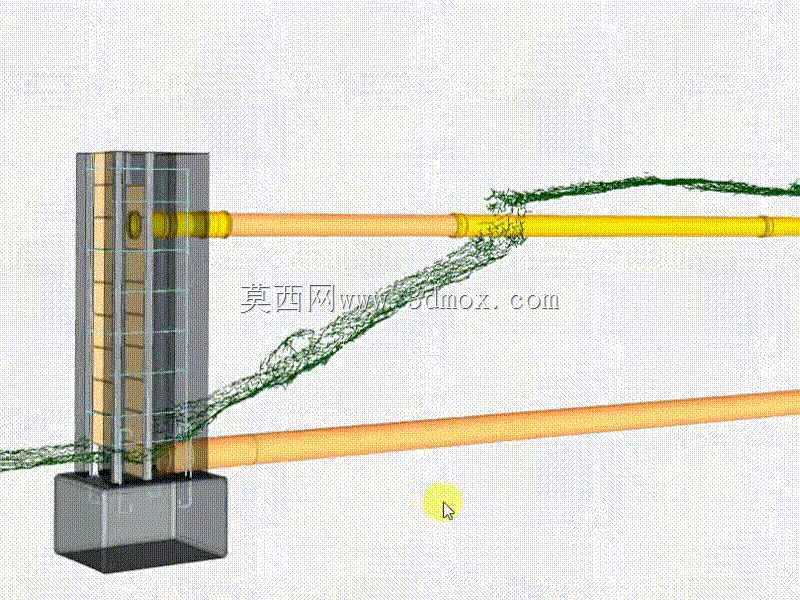

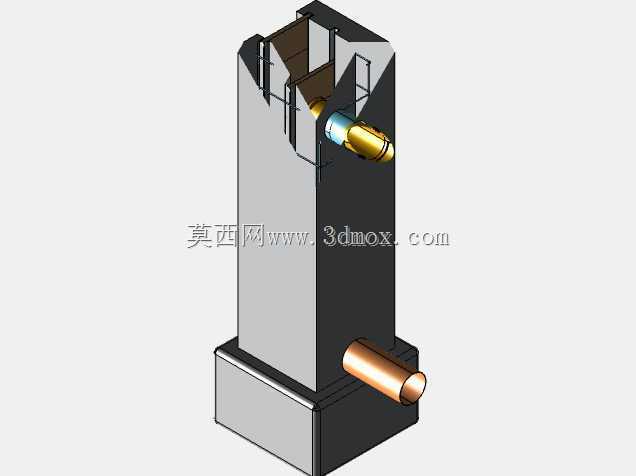

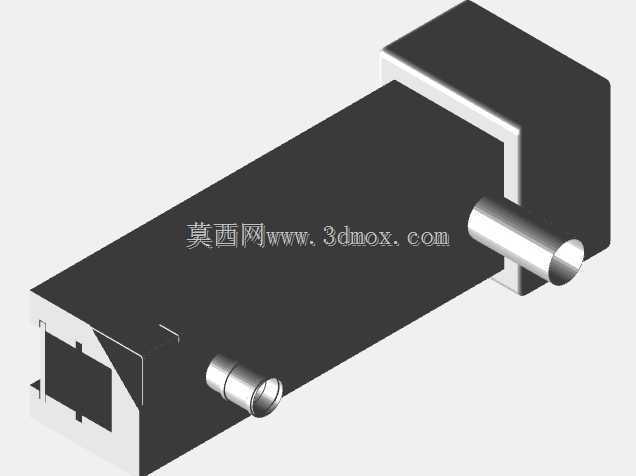

　　主体为等截面的长方体结构，迎水面朝向池塘内部，背水面对接塘埂外侧的排水渠，安装时构件的底部需要低于池塘常水位线至少六十公分，顶部要高于历史最高洪水位三十公分以上，两侧嵌入塘埂的土体深度不小于四十公分，这样才能避免水流从构件和土体的接缝处渗漏形成管涌。构件内部被分隔成三个独立的流道：最外侧的流道对应防淹挡水功能，配置可上下升降的闸板，闸板采用和腔体同尺寸的矩形混凝土预制板，边缘镶嵌橡胶止水条，通过顶部的简易丝杆结构实现升降，当雨季水位快速上涨超过警戒值时，可以完全落下闸板封堵主泄流口？不对，应该是日常状态下闸板保持在常水位高度，当水位超过闸板顶部时就会自动从主泄流口流出，遇到极端暴雨需要临时加高挡水高度时，可以在闸板顶部加装叠梁挡板，

　　避免塘水漫过埂顶。中间的流道对应饮水取水功能，流道的进水口开设在常水位以下二十公分的位置，这个深度的水体避开了表层漂浮杂物和底部沉积淤泥，取水水质相对更好，流道内部设置可调节的控水插板，需要取水灌溉或者给下游供水时，提起插板就能让中层清水顺着流道排出，不用像传统的底部放水那样把底部的淤泥、腐殖质都冲出来影响水质。最内侧的流道是溢流通道，进水口开设在比常水位高五公分的位置，日常水位稳定时溢流通道处于关闭状态，当遇到连续降雨、水位缓慢上涨超过溢流口高度时，表层的富氧水就会顺着溢流通道自动排出，不需要人工操作就能维持水位稳定，避免水位过高淹没塘埂上的植被或者护坡结构。设计的时候特意把三个流道的出水口都集中在构件背水面的同一侧，

　　这样下游只需要修一条简易的排水渠就能承接三个通道的出水，不用单独为每个功能修独立的水渠，减少了配套土建的工程量。构件的顶部预留了吊装孔，方便小型挖机或者人工三脚架吊装就位，不需要大型起重设备，适合交通不便的山区山塘安装。闸板和插板的操作位置都设置在构件顶部的操作平台上，平台比顶部高程高十五公分，日常操作的时候不用蹚水，站在塘埂上就能完成所有的启闭操作，也避免了雨季水位上涨时操作位置被淹没的问题。止水结构的设计上，没有采用复杂的金属止水带，而是用普通的橡胶止水条镶嵌在流道内壁的预留槽里，后期更换的时候只需要抽出旧的止水条、塞进去新的就行，不需要破坏混凝土结构，运维成本非常低，对于农村地区的小型水利设施来说，易维护性比复杂的高精度结构更实用。另外在构件的迎水面底部，特意做了向外延伸三十公分的混凝土护坦，安装的时候护坦下方要铺设碎石垫层，避免出水时的水流冲刷构件底部的土体，时间长了造成构件倾斜倾覆，背水面的出水口位置也做了消力坎，让出水顺着消力坎流到排水渠里，不会直接冲刷渠底造成渠体损坏。整个结构没有复杂的金属构件，除了丝杆和止水条之外全部是混凝土预制件，抗锈蚀能力强，在野外潮湿的环境里使用寿命可以达到二十年以上，不需要频繁更换配件，非常适合缺少专业运维人员的乡村小型水利场景使用。
