V型双缸摩托动力总成结构设计

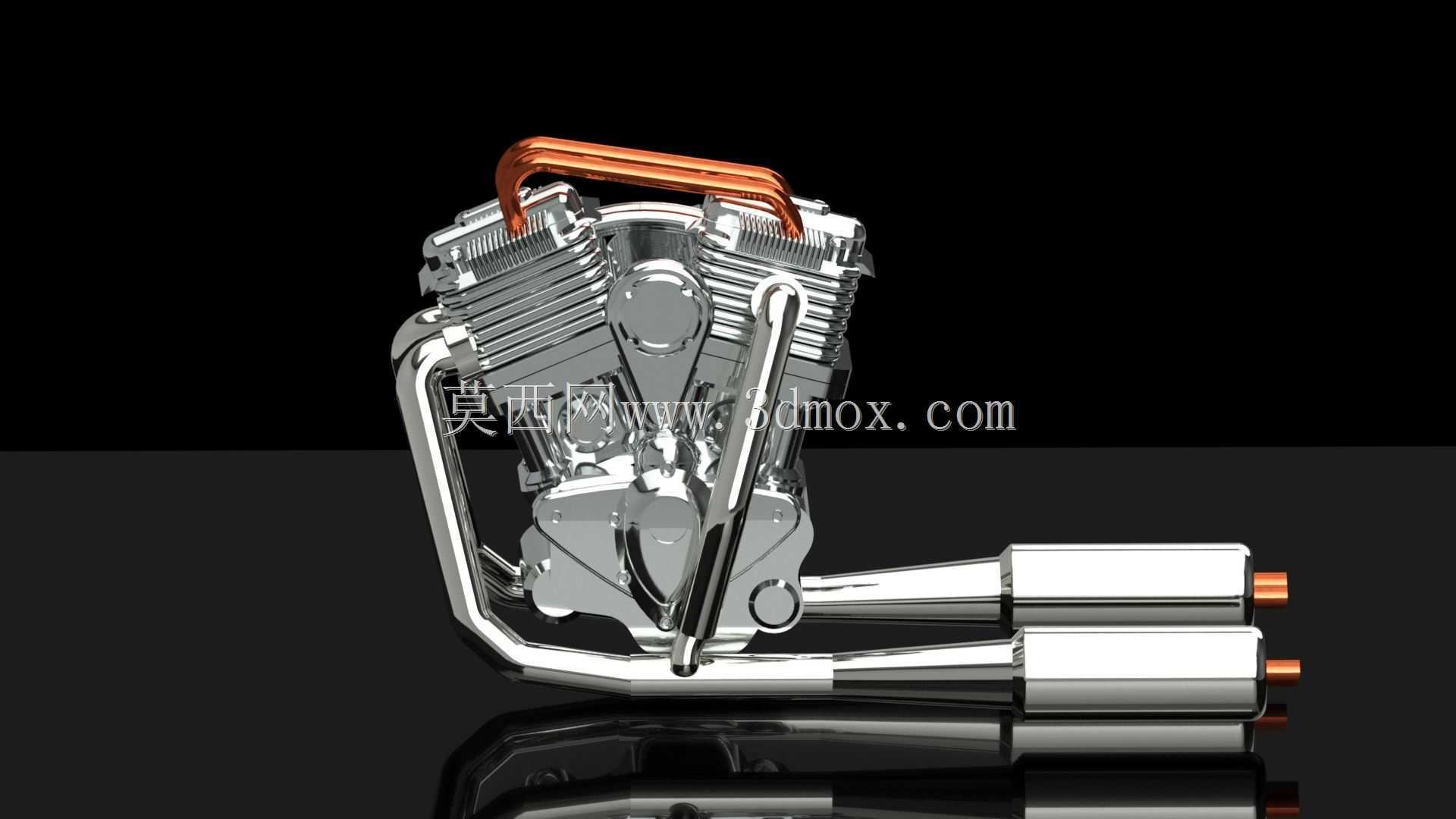

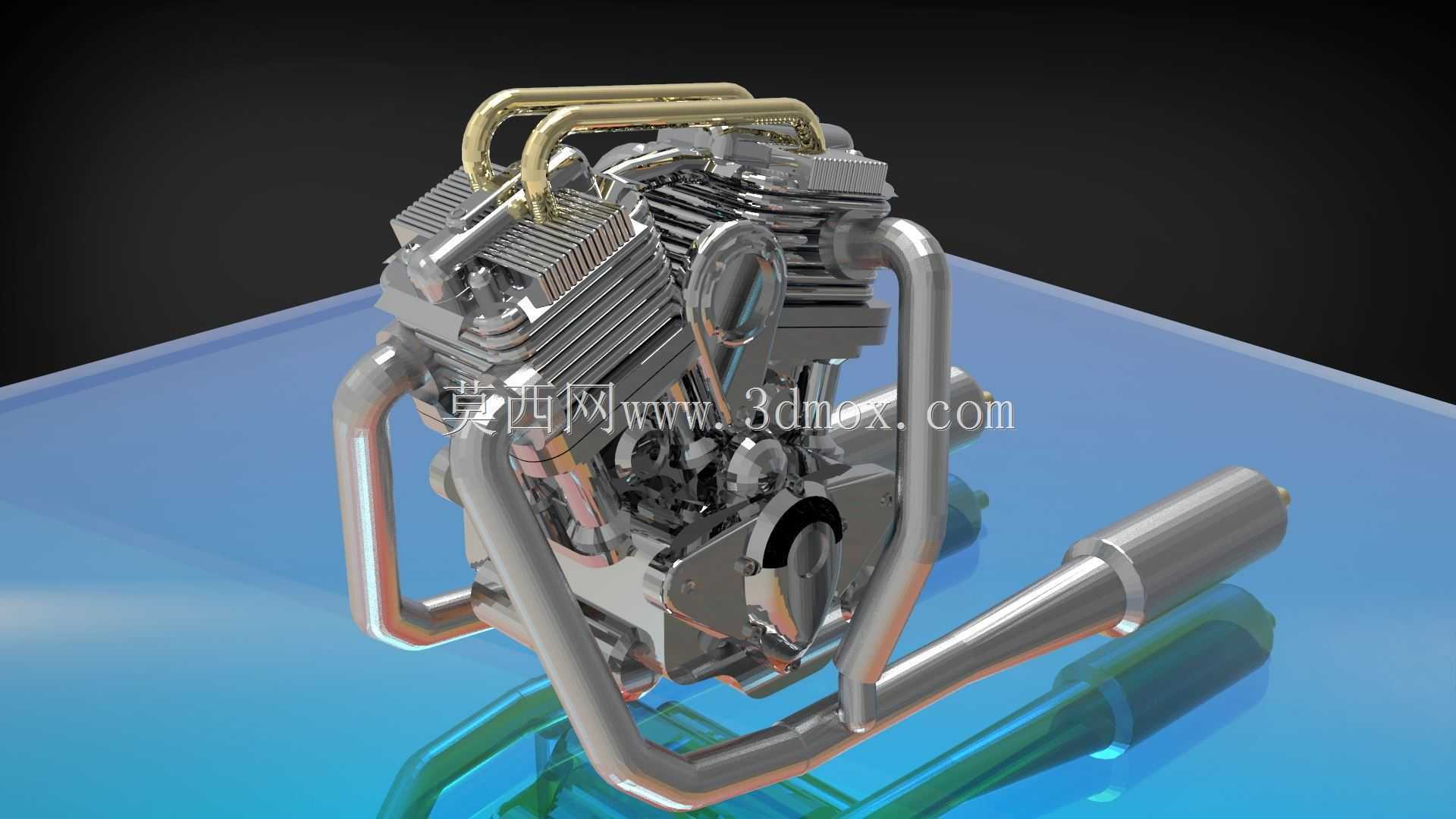

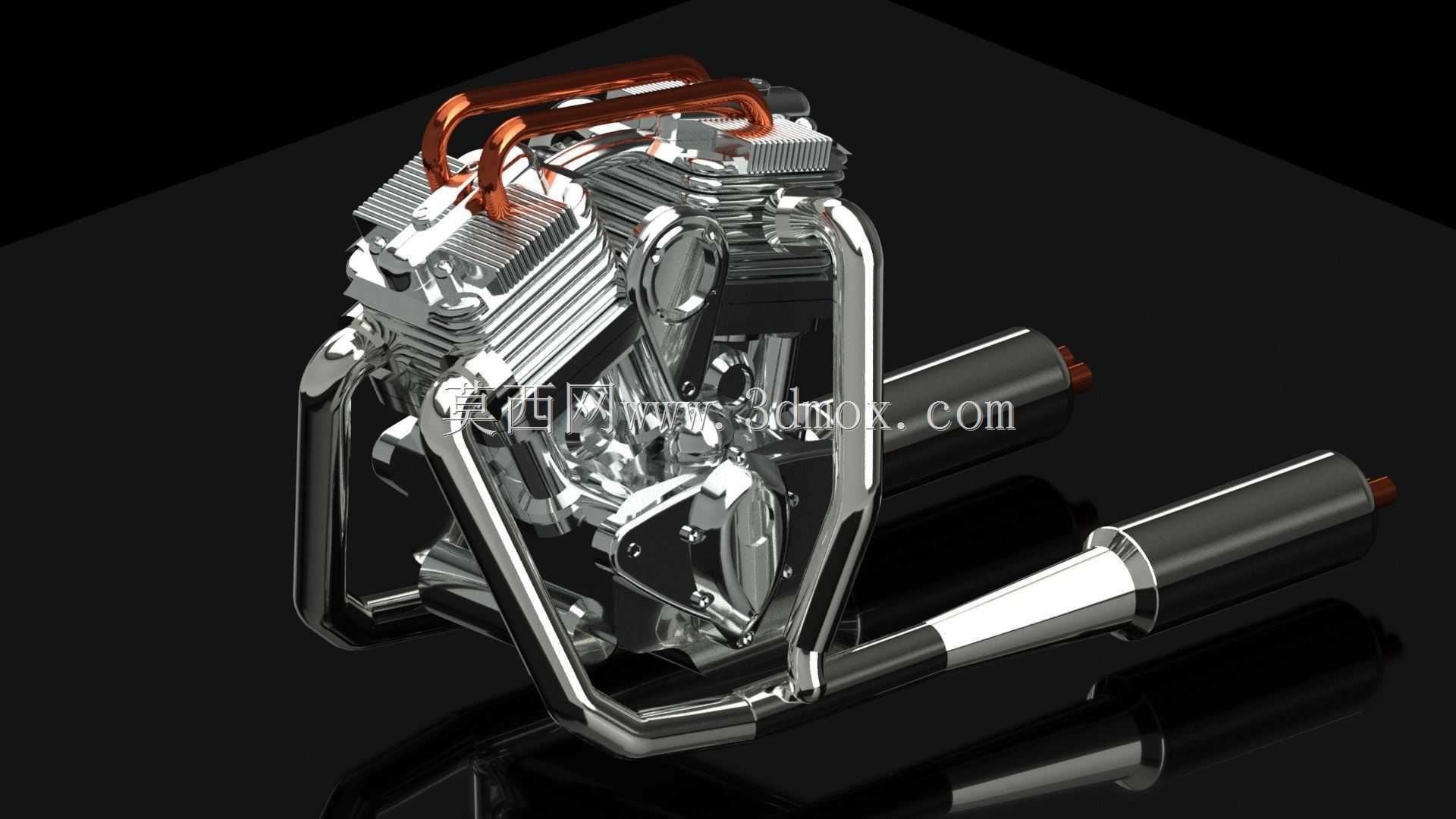

　　这款V型双缸动力结构的设计，最初的落地场景瞄准大排量巡航类摩托的动力配套，这类动力单元在民用休闲摩托、定制改装摩托领域的应用占比极高，区别于单缸动力的高振动特性与直列多缸的宽体布局，V型夹角的缸体排布能够在压缩整车横向安装空间的同时，让动力输出的扭矩特性更贴合巡航车型低转速高扭矩的行驶需求，日常骑行时不需要频繁拉高转速就能获得足够的牵引力，适配国道巡航、城郊休闲出行的常用工况。从结构功能来看，整套动力单元集成了缸体燃烧组件、配气机构、传动连接端、排气引出结构，两个缸体呈V型夹角布置，能够让曲轴的做功间隔更均匀，抵消大部分一阶往复惯性力，从根源上降低动力运行时的整车振动，减少手把、脚踏位置的震感传递，提升长距离骑行的舒适度。

　　外露的散热鳍片沿着缸体轴向均匀排布，属于风冷散热的典型结构，不需要额外布置复杂的水冷管路、散热水箱与循环水泵，能够简化整车的配套结构，降低后期维护的复杂度，对于定制改装车型来说，外露的金属鳍片也能强化机械质感，契合巡航车的外观设计风格。设计过程中首先锁定的是安装边界约束，整套动力的安装吊耳位置需要匹配常规巡航车架的主梁间距，输出轴的中心高与传动链轮的位置要和后摇臂的传动路径对齐，避免出现传动夹角过大导致的链条磨损加快问题；排气接口的位置在两个缸体的外侧，预留了足够的弯管布置空间，不会和车架主梁、油箱底部发生安装干涉，两侧的排气尾段沿着车身下方向后延伸，出口位置避开了后挡泥板与乘客脚踏区域，防止高温排气烫损周边部件。

　　缸头部分的配气结构采用顶置气门布局，结构简单可靠，维护时只需要拆开缸头盖就能调整气门间隙，不需要拆解复杂的周边组件；镀铬的排气弯管采用等长设计，能够让两个缸体的排气回压保持一致，避免出现扫气效率不均导致的单缸动力输出偏差，尾段的消音结构预留了足够的膨胀腔容积，在保证排气顺畅度的同时，能够把排气噪音控制在合规范围内。从安装尺寸来看，整套动力的横向宽度控制在巡航车型的常规安装阈值内，不会超出车架两侧的护板覆盖范围，纵向长度不会挤占油箱与座椅下方的储物空间，底部油底壳的离地间隙符合巡航车的通过性要求，在常规坡度路面行驶不会出现磕碰油底壳的问题。结构设计阶段针对受力集中的曲轴箱结合面、安装吊耳位置做了壁厚加强处理，

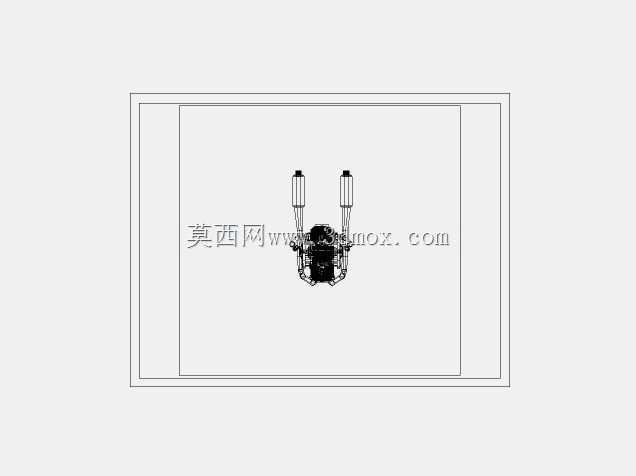

　　避免长期运行后出现应力开裂，散热鳍片的厚度与间距经过匹配计算，在低速大负荷运行时能够保证足够的散热面积，不会出现缸温过高导致的动力衰减。这套结构既可以作为原厂车型的动力配套参考，也能为定制改装摩托的动力替换提供结构参照，建模时还原了所有装配关系，包括缸体与曲轴箱的结合面定位、配气机构的传动路径、排气接口的密封面尺寸，能够直接用于装配干涉校验、配套部件的结构适配，也可以作为动力原理教学的具象化参考，帮助从业者理解V型双缸动力的结构逻辑与布置特点。
