内燃机缸盖精密铸造结构三维数模

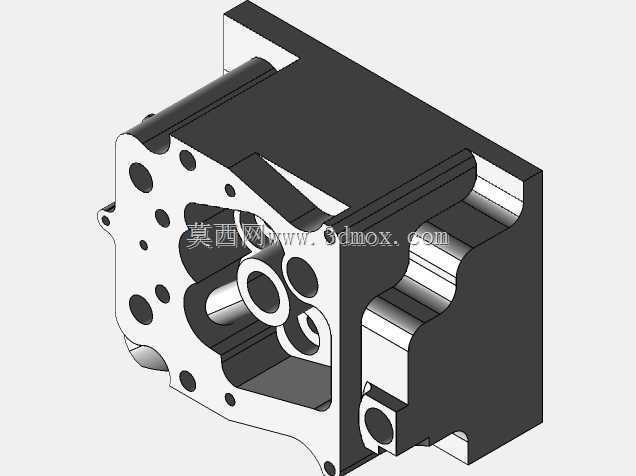

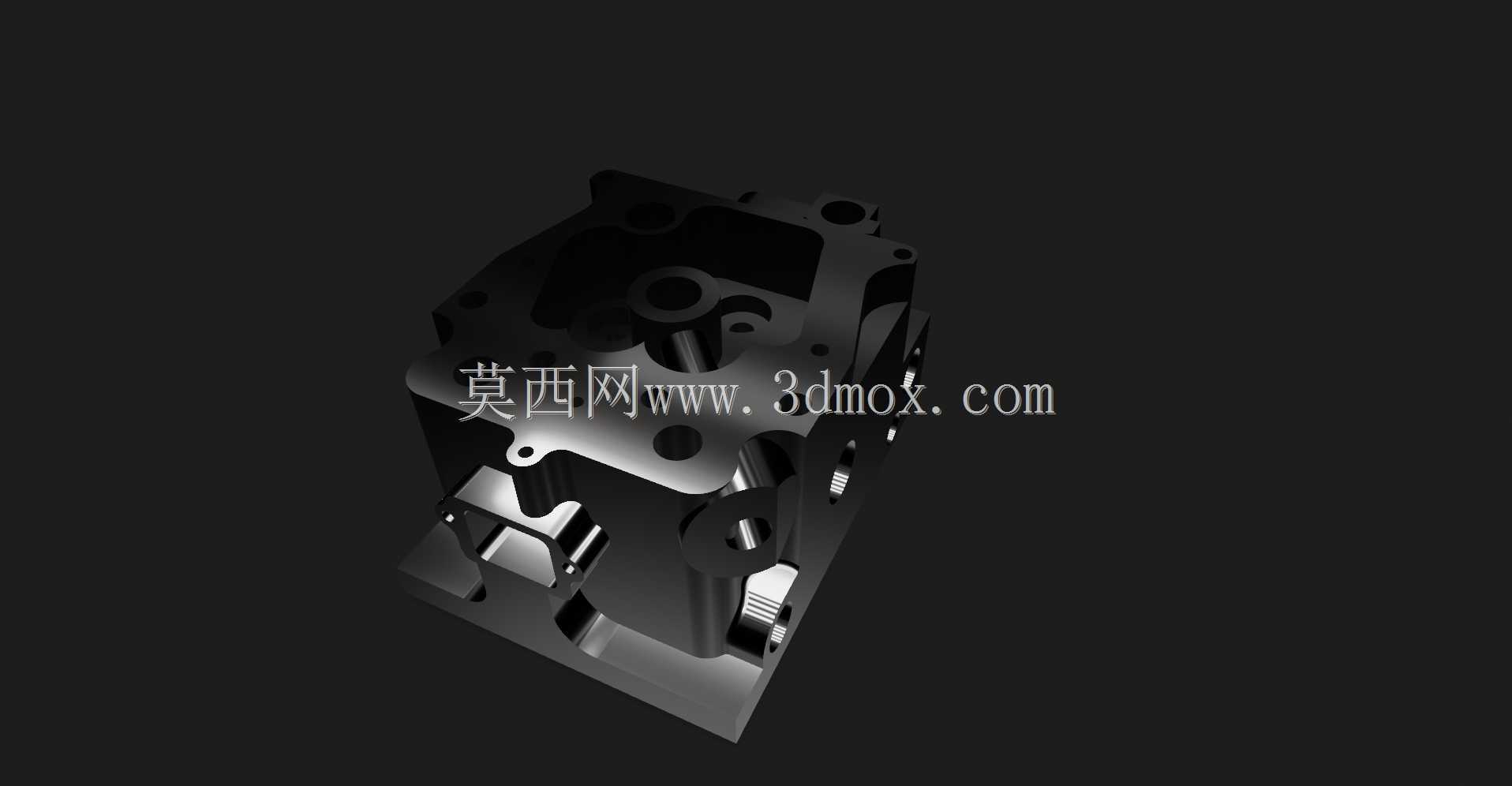

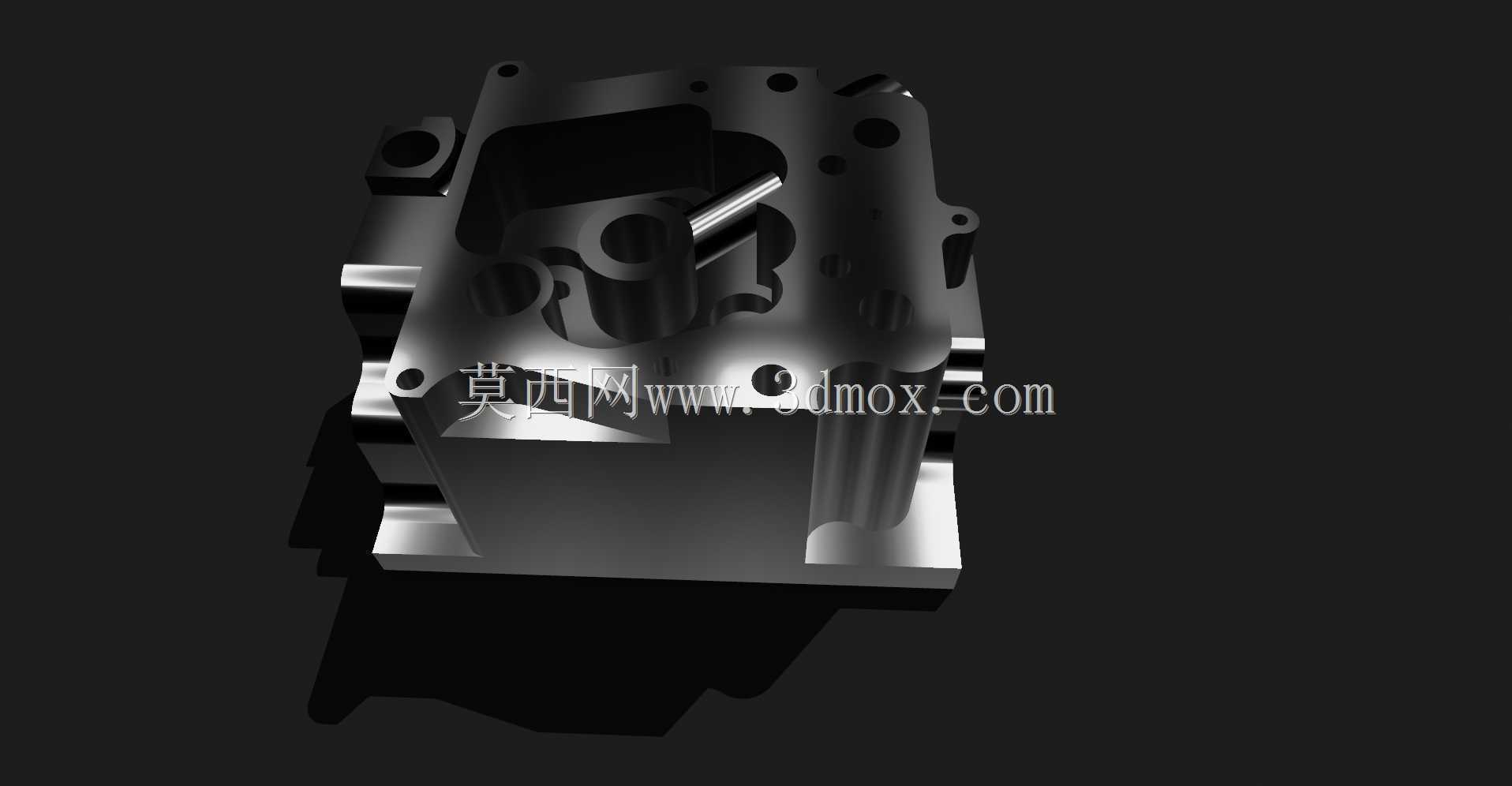

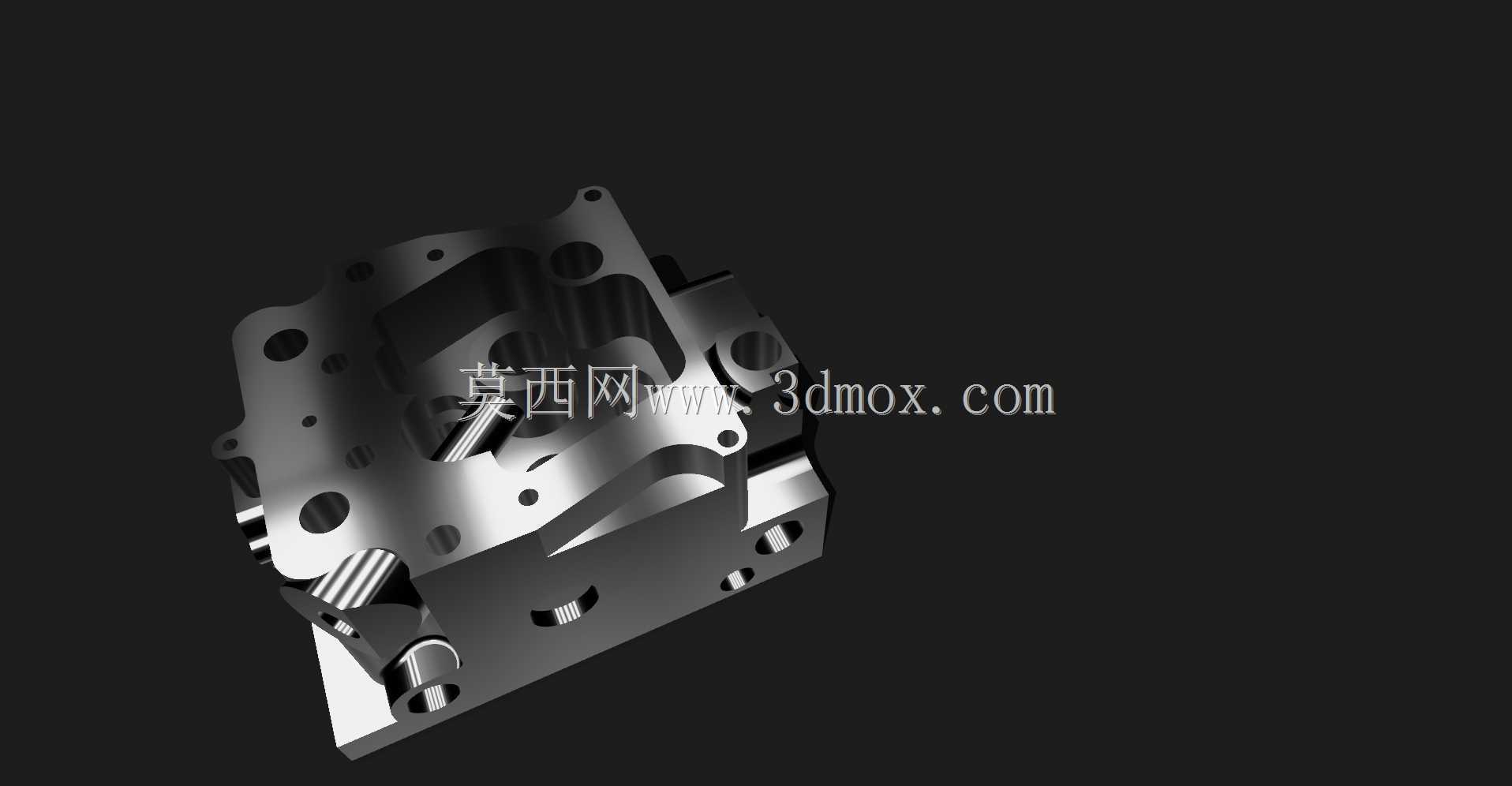

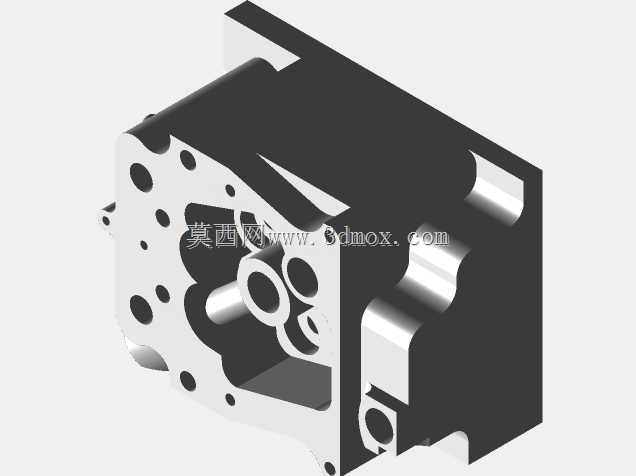

　　缸盖作为内燃机顶部核心承载构件，直接决定配气机构布置、燃烧效率与整机密封可靠性，这套三维数模完整还原了量产机型缸盖的全部实体结构，覆盖从毛坯铸造到精加工装配的全流程几何特征。数模中清晰呈现了缸盖本体的多缸并列燃烧室凹腔轮廓，凹腔边缘预留了均匀的气门座圈压装凸台，进排气道采用螺旋切向造型，气道内壁曲面顺滑过渡，没有突兀折角，可在进气行程形成稳定涡流，提升油气混合均匀度。顶面加工出凸轮轴轴承座的半圆安装槽，槽位同轴度公差在建模阶段就按装配基准做了约束，相邻轴承座的中心距严格匹配凸轮轴轴颈跨距，避免轴系运转出现卡滞。缸盖四周分布的螺栓通孔采用沉头结构，沉孔深度刚好容纳缸盖螺栓头部，拧紧后螺栓顶面不超出缸盖上端面，

　　不会和气门室罩盖发生运动干涉。侧面集成了冷却液通道的进出口法兰，法兰面预留了密封垫安装凹槽，水道在缸盖内部围绕燃烧室呈环绕走向，可带走燃烧产生的大部分热量，避免缸盖局部过热出现热变形。数模还还原了挺柱孔、气门导管孔的精密加工特征，孔位轴线和气门座圈中心保持严格同轴，保证气门往复运动时的对中性，减少气门密封面的偏磨。油道孔沿缸盖侧壁斜向布置，连通曲轴箱主油道，可为凸轮轴摩擦副持续供给压力润滑油。从安装边界来看，缸盖底面为精加工平面，平面度要求控制在0.05mm以内，和缸体顶面配合时通过气缸垫实现密封，底面的定位销孔和缸体定位销精准匹配，装配时无需反复调整位置。外形轮廓边角都做了铸造圆角过渡，避免铸件冷却时应力集中产生裂纹，

　　外壁的加强筋沿螺栓孔和轴承座位置辐射布置，在不额外增加壁厚的前提下大幅提升缸盖整体刚性，拧紧缸盖螺栓时不会出现局部翘曲变形。这套数模可直接用于铸造模具开模、加工工艺编制、整机装配干涉校验，也能作为内燃机热管理、配气机构运动仿真的基础几何载体，结构细节完全贴合量产工程实际，没有冗余的非功能特征。
