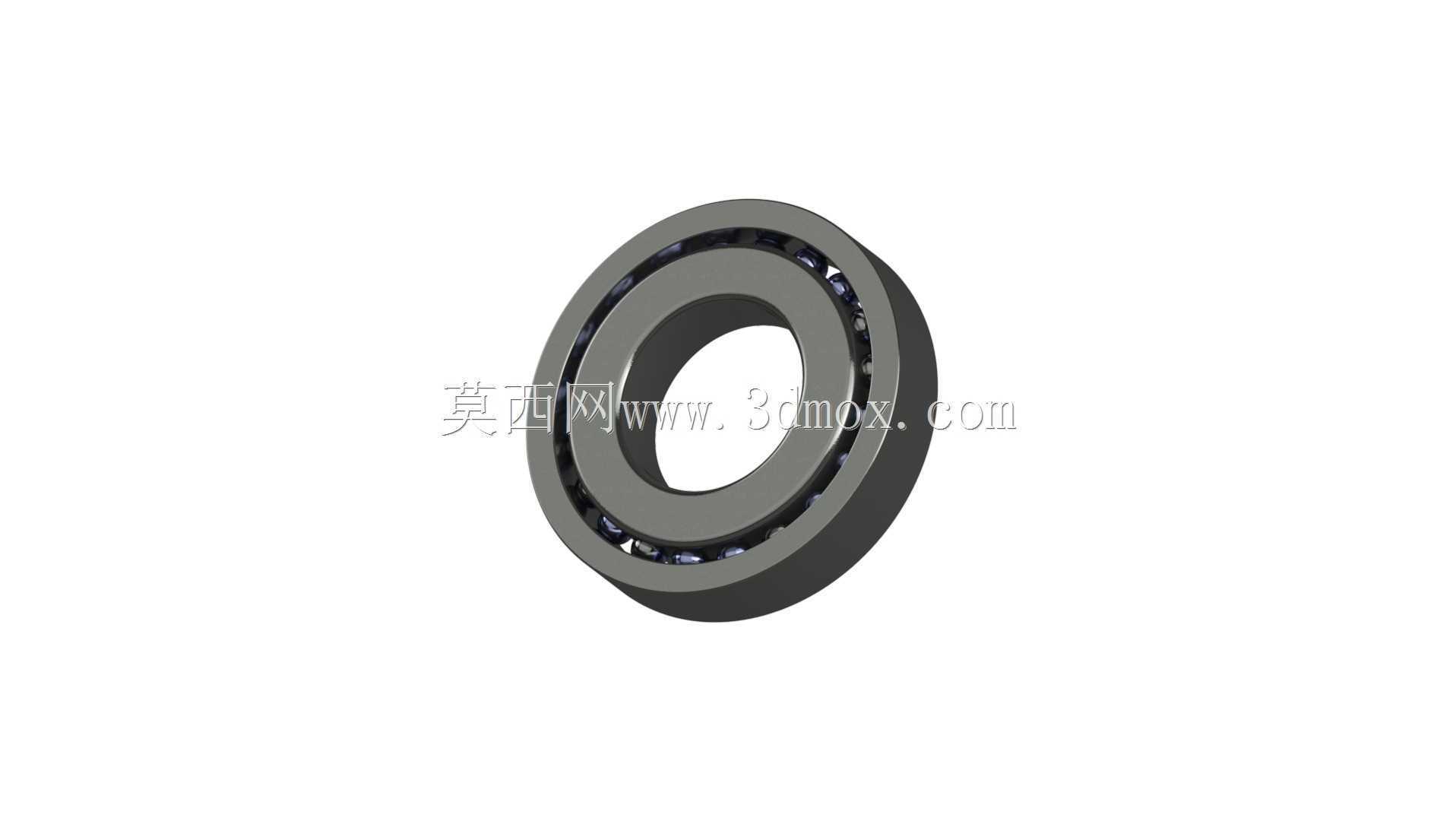

高精度深沟球滚动轴承结构三维建模

　　在各类旋转传动设备的设计环节中，滚动轴承是绕不开的核心基础支撑部件，本次建模的深沟球结构轴承，覆盖了从民用家电电机、工业输送辊道、中小型机床主轴到汽车辅助传动机构的绝大多数低中载荷旋转支撑场景，是机械设计领域应用覆盖面最广的标准件品类之一。从实际使用逻辑来看，这类轴承的核心作用是承接旋转轴系的径向载荷，同时可承受一定比例的轴向窜动载荷，将轴系运转过程中的滑动摩擦转化为滚动体与滚道之间的滚动摩擦，大幅降低运转过程中的摩擦损耗与发热，同时对旋转轴的径向跳动进行约束，保证轴系上安装的齿轮、带轮、叶轮等执行件的运转同轴度，避免因轴系偏移导致的传动啮合误差、密封件磨损过快等连锁故障。

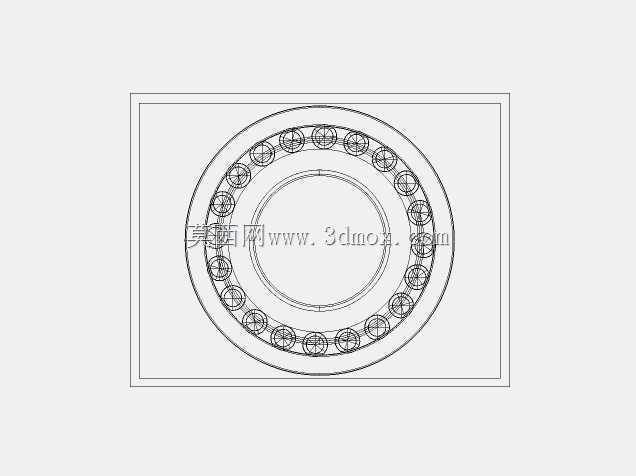

　　建模过程中首先遵循了通用滚动轴承的结构设计逻辑，整体由内圈、外圈、滚动钢球、保持架四个核心部分组成：内圈与旋转轴采用过盈配合装配，随轴同步旋转，内圈外侧加工有连续的弧形滚道，滚道的曲率半径略大于钢球半径，保证钢球在滚道内滚动时为点接触状态，同时预留合理的接触应力承载空间；外圈与设备的轴承座孔采用过渡或过盈配合装配，通常为固定状态，内侧加工有与内圈对应的弧形滚道，为钢球提供外侧滚动支撑边界；滚动体采用等直径的精密钢球，均匀排布在内外圈滚道形成的环形空腔内，是承载径向与轴向载荷的核心受力部件，钢球的直径、数量直接决定了轴承的额定动载荷与静载荷上限，建模时严格按照标准件的钢球排布间隙设置，保证相邻钢球之间不会出现运转干涉；保持架采用浪形冲压结构，将每颗钢球分隔在独立的兜孔内，避免钢球之间直接接触摩擦，同时约束钢球的周向位置，保证所有钢球在滚道内均匀受力，避免局部载荷集中导致的早期点蚀失效。

　　从安装边界与尺寸设计来看，建模时严格匹配标准深沟球轴承的尺寸公差逻辑：内圈内径为与轴配合的基准尺寸，公差带设置在零线以下，保证与轴的过盈装配要求；外圈外径为与轴承座配合的基准尺寸，公差带根据不同应用场景的配合需求设置合理偏差；轴承的宽度尺寸为轴向安装的核心边界，建模时预留了两侧密封件的安装空间（本次建模为开式轴承结构，未加装防尘盖或接触式密封件，适用于有定期润滑维护、环境洁净度较高的传动场景）；内圈的倒角、外圈的安装引导倒角均按照标准件的工艺要求设置，避免装配过程中出现锐边刮伤轴或座孔配合面的问题，同时方便压装时的自动对中。

　　在实际选型应用中，这类轴承的适配场景需要结合载荷特性、转速区间、润滑条件综合判断：当应用在高速轻载场景比如小型伺服电机输出轴时，需要选择精度等级更高、滚道粗糙度更低的配置，配合脂润滑即可满足长寿命运转需求；当应用在中载中速场景比如输送机辊筒、减速器中间轴时，可搭配适当的密封结构，防止外界粉尘进入滚道，同时采用稀油润滑增强散热能力；当存在一定轴向载荷比如带传动的张紧轮轴时，需要校核轴承的轴向承载能力，避免轴向力过大导致钢球与滚道边缘接触应力超标。建模过程中对所有配合面的圆角、滚道的曲率衔接处都做了平滑过渡处理，还原实际加工过程中的工艺圆角，避免三维模型中出现锐边导致的有限元分析应力集中误差，方便结构工程师直接将该模型导入装配体中做干涉检查、装配模拟，也可作为后续有限元受力分析、运动仿真的基础模型使用，无需再对结构细节做二次修整。

　　从结构设计的细节考量来看，保持架的兜孔间隙设置也还原了实际产品的设计要求，兜孔与钢球之间预留了合理的活动间隙，既不会因为间隙过大导致钢球运转时晃动产生噪音，也不会因为间隙过小导致钢球受热膨胀后卡滞，同时保持架的材质通常为冲压钢板或工程塑料，建模时按照冲压钢板的厚度设置保持架的壁厚，还原实际产品的重量分布与结构强度。内外圈的滚道位置设置也严格遵循标准，滚道的中心与轴承的宽度中心重合，保证径向受力均匀，不会出现偏载导致的一侧滚道过度磨损。对于需要做密封改装的场景，该模型的内外圈外侧预留了密封槽的安装位置，工程师可根据实际需求加装防尘盖或橡胶密封圈，拓展模型的适用场景。
