项目车创建管架底盘用焊接工作台

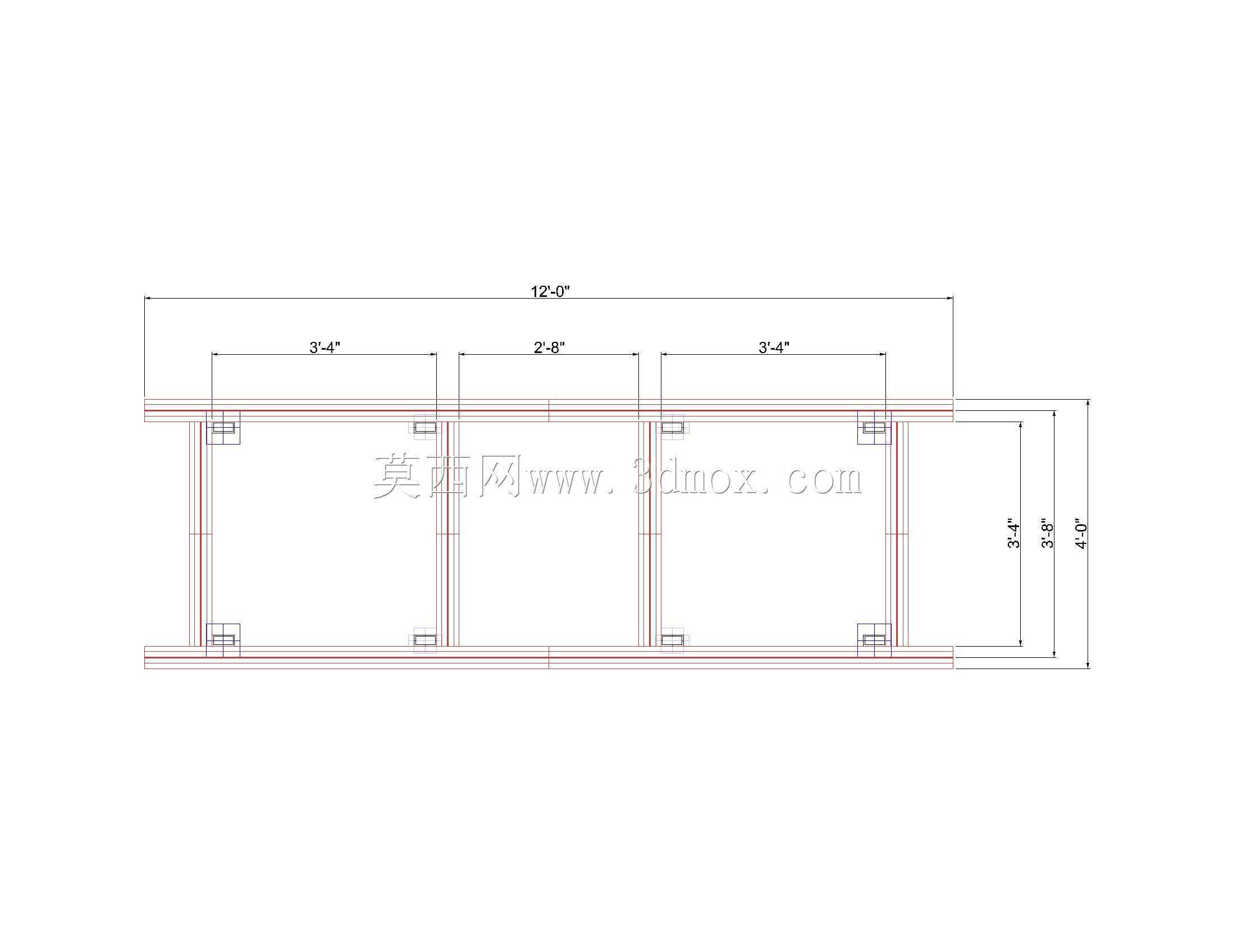

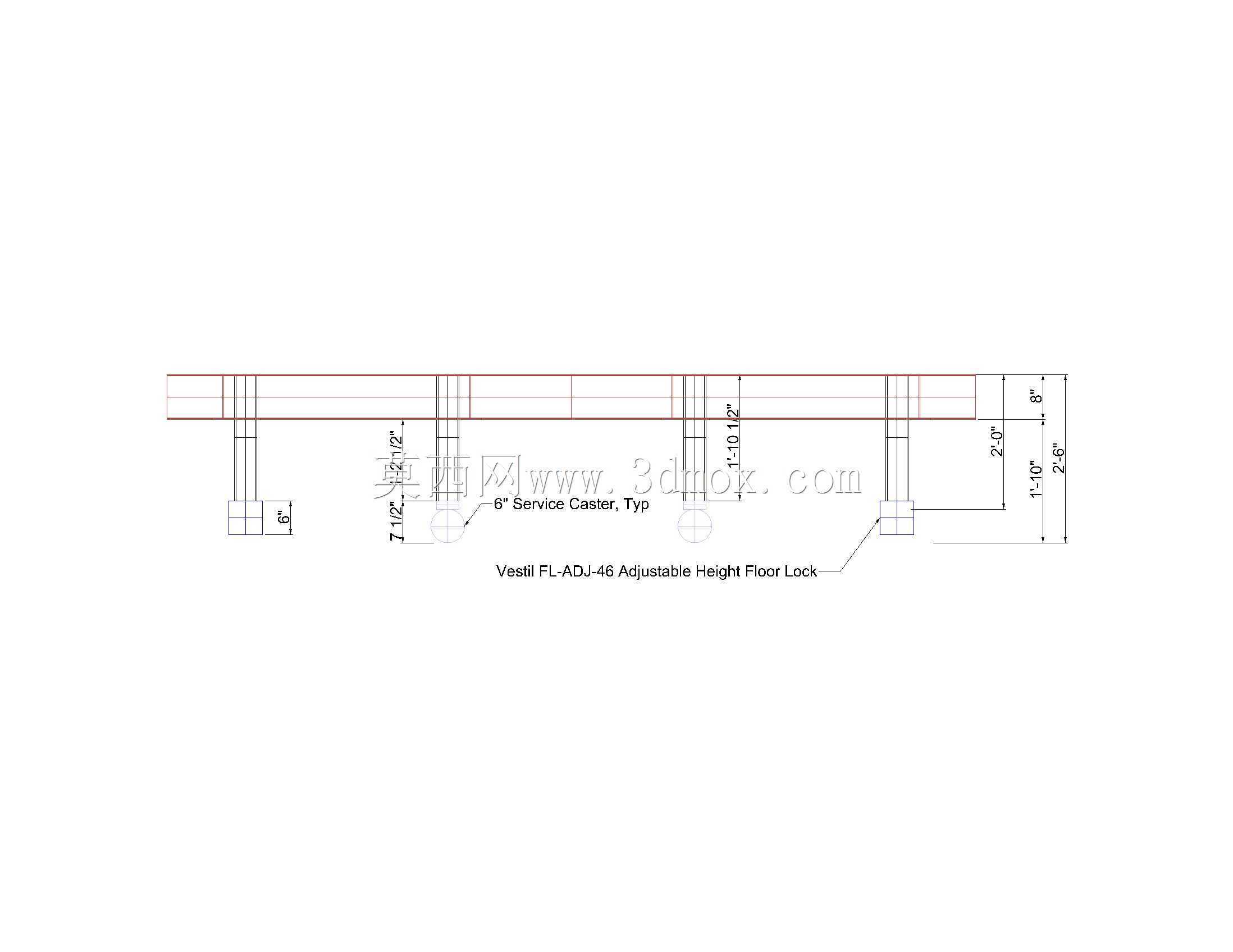

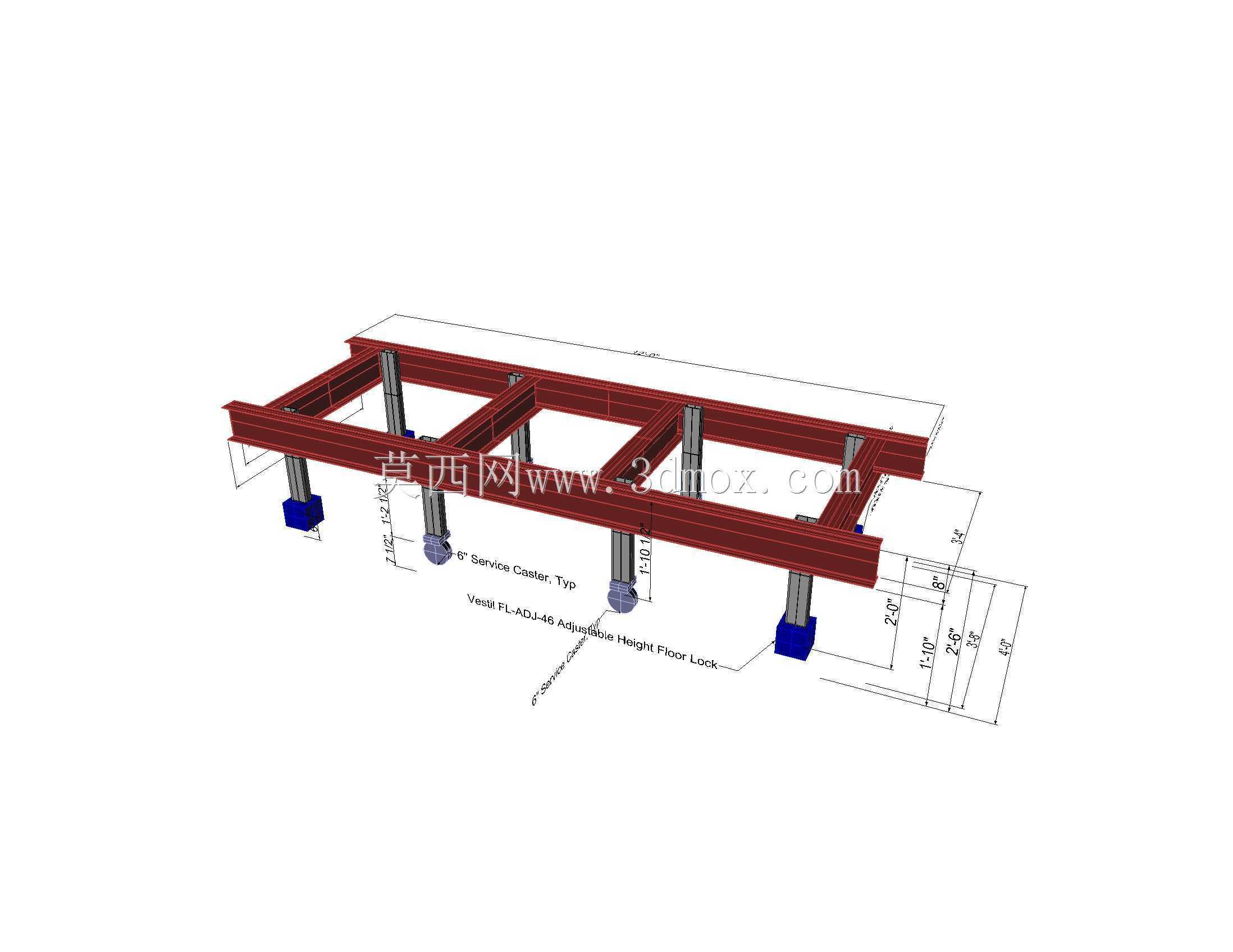

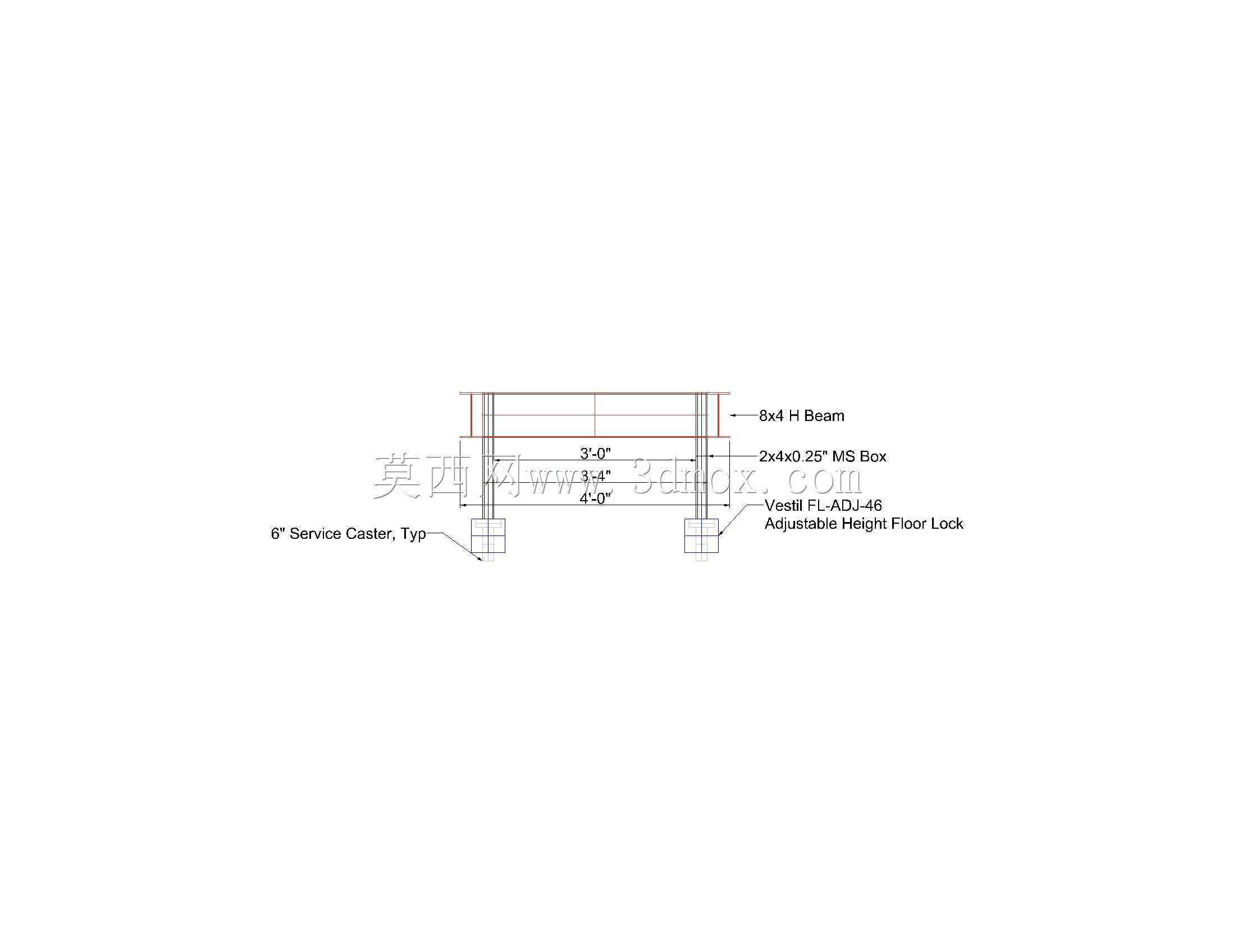

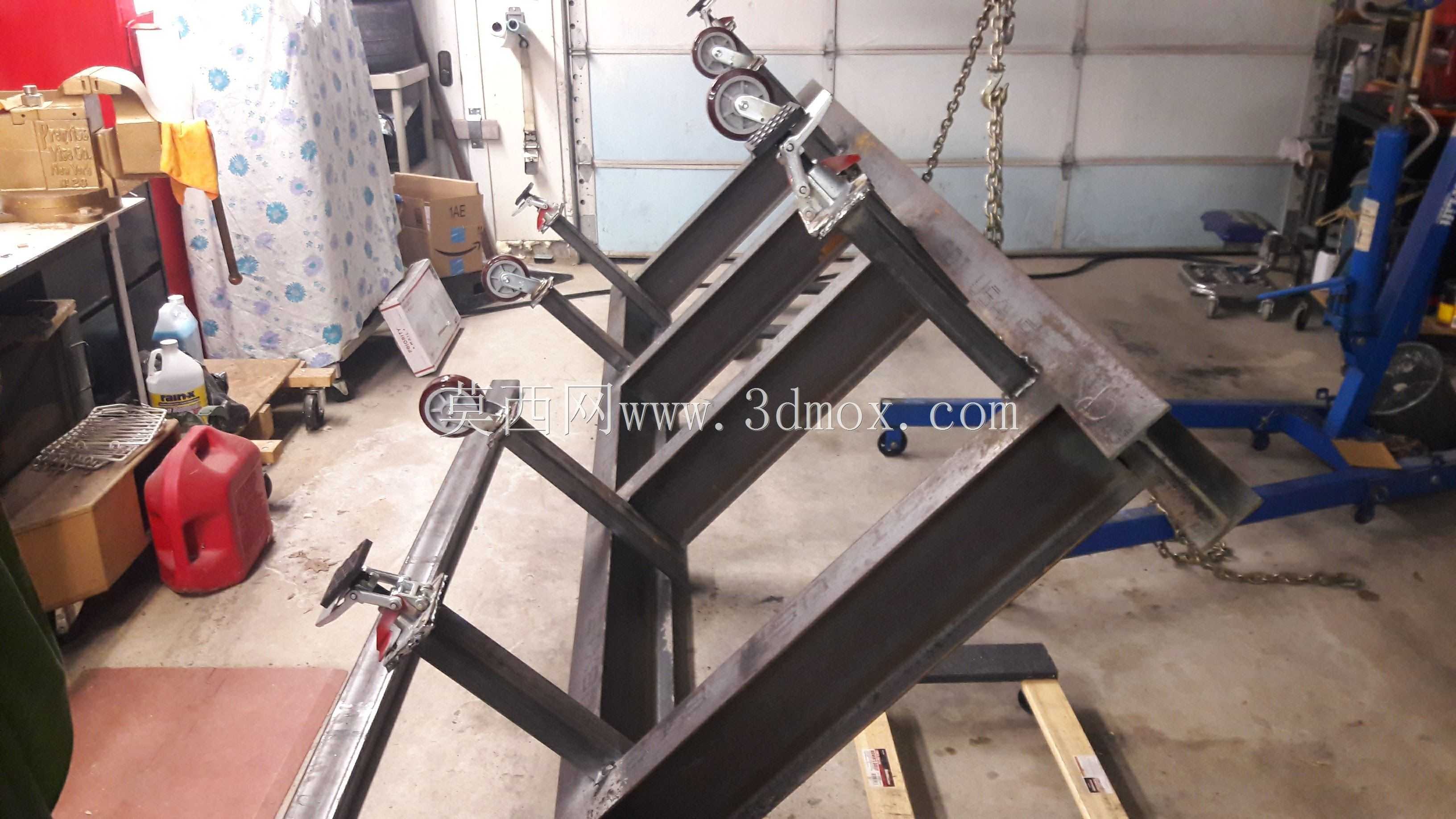

　　现场临时改制时焊条电弧焊的设备适配性更强。整体外形尺寸控制在12英尺长、4英尺宽、2.5英尺高的区间，这个尺寸边界刚好覆盖多数轻型项目车、越野改装车、小型 utility 车辆的底盘长度与宽度范围，作业人员站在地面即可完成底盘上表面所有位置的焊接、打磨、测量作业，无需额外搭建登高踏板，同时工作台下方预留的净空可方便人员伸入操作底盘下部的连接点位，也方便后期加装底部支撑附件。支撑结构采用中部与端部差异化设计，中间位置配置旋转脚轮，脚轮选用ebay渠道常见的工业级重载旋转脚轮，单轮承载满足整台工作台加载底盘构件后的总重量要求，旋转结构可实现工作台在车间平整地面上的任意方向推移，方便在焊接工位、打磨工位、测量工位之间快速转序，这款工作台专为管架类底盘的创建、组对、焊接作业设计，核心服务于自制项目车、改装特种作业车的底盘搭建场景，在小型改装厂、车辆试制车间、个人改装工坊中，可承担底盘纵梁横梁定位、部件组焊、尺寸校验的核心工装功能，替代传统临时搭建的马凳、垫块组合，解决零散工装定位精度差、水平度难调整、作业过程中构件移位的常见问题。整体采用标准工字钢作为主体承载框架材料，工字钢的截面特性可保证长跨度框架下的整体刚性，避免大尺寸构件组焊过程中工装自身产生挠度变形，影响底盘最终的形位公差。框架的连接节点可采用焊条电弧焊或者MIG气体保护焊完成拼接，两种焊接工艺适配不同作业场景的加工条件，车间批量制作时采用MIG焊效率更高，

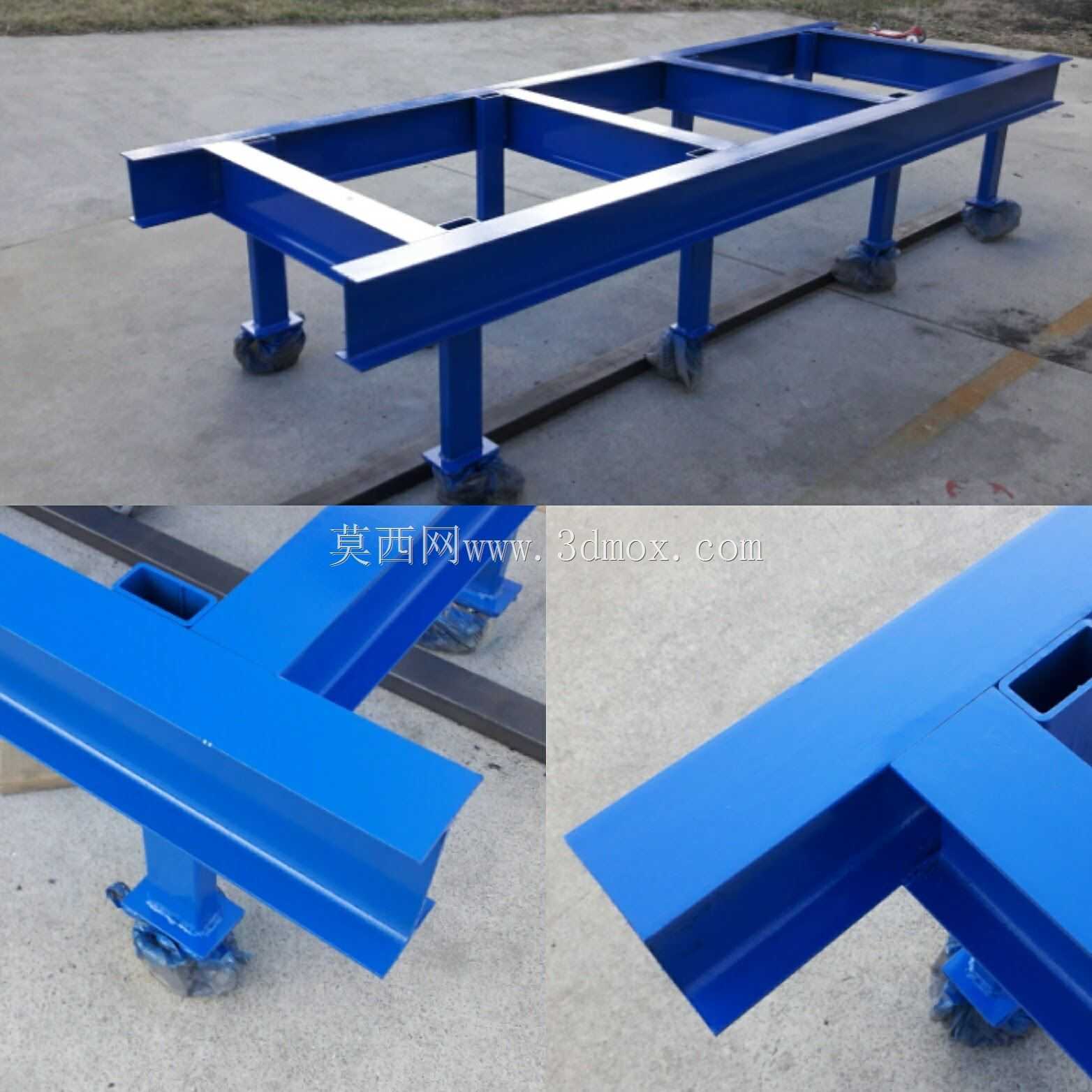

　　无需借助叉车或者吊装设备；两端位置配置可调节支撑脚，当工作台推移到指定作业位置后，旋转调节脚的支撑螺杆，将脚轮抬离地面，让四个支撑脚完全承载工作台及上部构件的重量，可通过调整各支撑脚的伸出长度，将整个工作台台面调整到水平状态，水平度校准可配合框式水平仪完成，避免因台面倾斜导致底盘组焊时出现尺寸偏差。工作台表面做了硬化涂层处理，涂层颜色选用高辨识度的蓝色，既可以隔绝焊接飞溅对工字钢表面的灼伤，也能在作业过程中清晰区分工装本体与待加工的底盘构件，减少误操作。除了基础的底盘组焊支撑功能，台面上预留了加装附件的安装点位，可根据作业需求加装额外的定位挡板、快速夹钳安装座，用来支撑车轮、轮胎模型的定位工装，

　　配合Starrett粘性金属测量带使用时，可快速完成底盘轴距、轮距、安装孔位的校准与测量，测量带可直接粘附在工作台的工字钢翼缘表面，无需每次测量时拉设钢卷尺，减少测量累积误差。设计过程中参考了成熟的底盘制作工装三分法原则，将整个工作台沿长度方向分为三个功能区段，两端区段对应底盘的前后悬安装位置，中间区段对应底盘的轴距核心段，不同区段的工字钢翼缘上预留了通用的安装孔位，可根据不同车型的底盘参数，灵活调整定位块的安装位置，适配不同轴距、不同宽度的管架底盘制作需求，无需针对单一车型重新制作整套工装。框架的所有焊接节点均做了连续角焊缝处理，焊后对焊缝进行打磨清渣，避免应力集中导致工装长期使用后出现开裂变形，工字钢的选型经过承重校核，

　　当上部放置整台轻型车底盘及焊接人员局部踩踏时，框架的最大挠度控制在允许范围内，不会影响底盘的组对精度。脚轮与支撑脚的安装位置均做了加强筋板焊接，避免推移或者承重时安装座出现变形，支撑脚的底部配置橡胶减震垫，既可以增大与地面的摩擦力防止作业时工作台移位，也可以避免硬质金属支脚刮伤车间环氧地面。这款工装没有采用复杂的铸件或者机加工构件，所有原材料均为市场常见的标准型钢与标准五金件，制作成本低，加工难度小，普通具备焊接能力的车间即可完成自制，同时整体结构可拆卸性强，后期如果需要调整工作台尺寸，可通过切割、焊接工字钢段快速完成改制，适配特殊尺寸的底盘制作需求。在实际使用中，除了管架底盘的组焊作业，该工作台也可承担小型钢结构件的焊接、钣金件的组对、零部件的打磨修整等通用作业，作为车间内的重载通用工作台使用，台面的工字钢翼缘表面可直接作为焊接接地的导电面，无需额外加装接地铜排，使用便捷性较强。
