HX35W涡轮机油排放法兰密封安装结构

　　涡轮增压器在柴油动力设备、工程机械以及改装车辆上长期处于高温、高振动、油气冲刷的工作环境，机油排放接口虽然只是润滑回油路径中的一个小部件，却直接影响回油顺畅性、密封可靠性和后期维护便利性。HX35W涡轮机油排放法兰的结构设计围绕增压器底部排水口及回油安装位置展开，重点解决排油接口与外接管路之间的定位、密封和螺栓紧固问题。

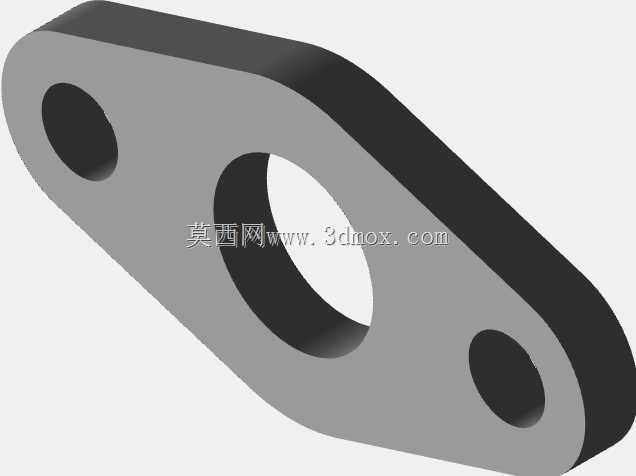

　　从实际装配关系看，该法兰并非单纯圆形垫片，而是采用多轮廓组合的平面连接板形式。中部大圆孔对应涡轮机壳体上的主要排油通道，用于让机油顺利回流；侧部较小孔位对应辅助安装或邻近接口区域，外轮廓通过切线连接不同圆弧边界，使板件在有限空间内既能覆盖密封面，又不会与周边壳体、管路和紧固件发生干涉。法兰上的螺栓孔围绕安装面分布，孔位尺寸与间距需要与涡轮机底部接口保持一致，否则现场装配时会出现孔位错位、密封垫压不紧或螺栓无法垂直入扣等问题。

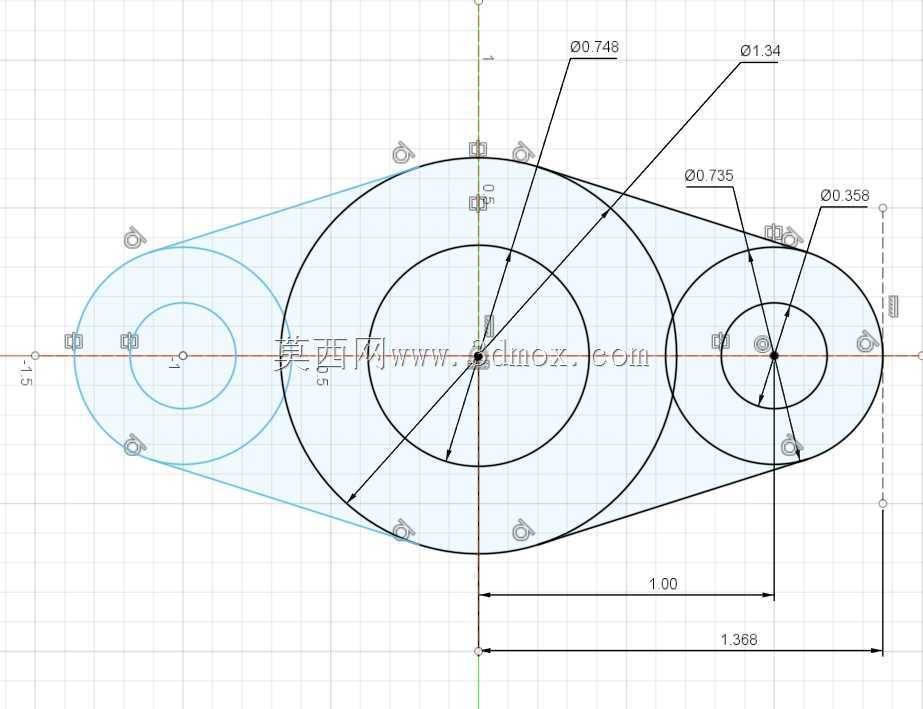

　　尺寸边界方面，中心排水孔按实测约为19mm，螺栓孔之间的典型距离约为2英寸，螺栓孔本身约为0.358英寸，法兰整体高度方向约1.34英寸，宽度方向约2.735英寸。这些数值在建模时不能只按外观比例绘制，必须转化为可校核的草图约束：圆孔中心、螺栓孔中心、外圆弧中心以及切线连接关系都应完全定义。平边与圆弧相切的处理尤其重要，它决定了板材切割后的轮廓连续性，也影响数控切割或等离子切割时的走刀路径。若切线约束遗漏，后续修改孔位或外圆直径时，轮廓容易产生开口、重叠或曲率突变。

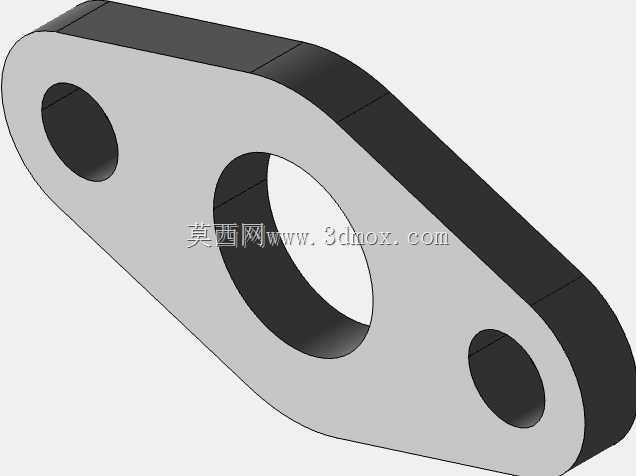

　　该类法兰常见于维修替换、改装管路布置以及小型加工自制场景。维修现场往往缺少现成配套件，或者标准件采购周期较长，此时根据涡轮机底部接口实测数据建立平面轮廓，再按实际需要给出板厚，是比较直接的解决方式。模型示例中采用约1/4英寸的挤出厚度，但在工程应用中厚度并非固定值。若使用钢板切割，厚度需结合密封面承压、螺栓预紧力、焊接或管路连接方式确定；若采用铝板或其他易加工材料，则要考虑高温油环境下的刚度和蠕变影响。对于只需要获得外形轮廓的加工方式，可以直接使用面轮廓进行等离子切割、激光切割或水刀加工；若需要进行折弯、焊接管接头或加装放油阀，则应在三维环境中继续补充厚度、倒角、焊缝余量和接口特征。

　　设计思路上，首先应保证流通孔不被错误缩小。排油法兰的核心任务是让涡轮机回油保持通畅，若中心孔偏位或孔径不足，会造成回油背压升高，严重时可能引起机油渗漏。其次，螺栓孔分布要兼顾安装工具的操作空间，孔边到外轮廓的距离不能过薄，避免紧固时局部压溃。法兰外侧平边并非装饰特征，而是为了在紧凑安装区域内避开邻近壳体结构，同时也便于板材排版切割。多圆弧相切轮廓能够在覆盖密封区域的同时减少多余材料，使零件重量和加工成本得到控制。

　　建模时适合先在草图中建立基准中心线，再按实测尺寸确定主孔、侧孔和各螺栓孔位置。外轮廓不应依靠随手描线完成，而应通过圆、直线和相切约束组合，使尺寸变化后轮廓仍能稳定重建。完成草图后检查孔位同心度、轮廓封闭性和最小边距，再根据加工工艺增加厚度。若用于密封安装，还需结合垫片材料评估表面平整度；若与管件焊接，则应在排油孔周围预留焊接位置，并避免焊缝与螺栓压紧区重叠。

　　在设备维护中，这类法兰通常承受的是机油重力回流和轻微脉动载荷，压力不高，但温度变化和振动持续存在。因此，结构上不宜盲目减重，也不应为了适配管路而随意移动螺栓孔。合理的做法是保持安装孔系与涡轮机接口严格一致，再在外部连接区域进行管路方向、管径和放油方式的扩展。通过这种方式，平面法兰既能承担密封连接作用，也能作为后续焊接接头、软管卡箍或放油阀安装的基础件。
