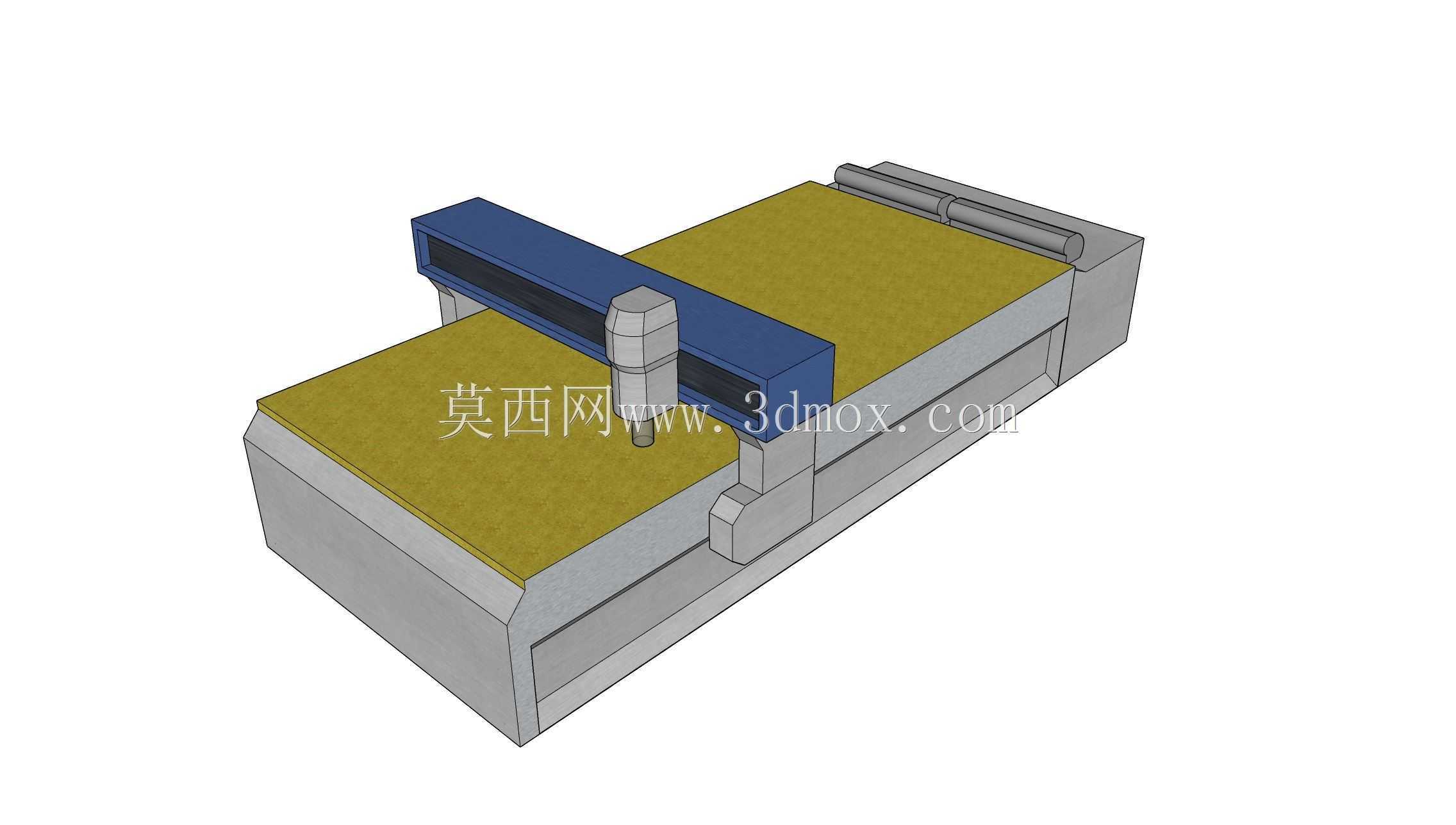

Meca_Mnumeric PRO 4020数控加工设备结构

　　这款数控加工设备的三维结构，完整还原了设备从床身底座到执行端的全部机械构成，对于做小型加工车间产线布局、设备改造设计的工程师来说，能直接作为选型参考和结构校核的基础素材。从实际应用场景来看，这类设备主要面向小型精密加工车间、五金零配件加工门店、广告标识制作工坊这类场地空间有限，但对加工精度有稳定要求的场景，不需要大跨度的重型厂房基础，普通硬化地面即可完成安装部署，适配多品种小批量的柔性加工需求，不管是单件打样还是小批次量产都能覆盖。

　　从功能特性上看，设备的龙门式移动结构经过紧凑化设计，横梁跨距控制在适配2米幅宽以内的板材加工范围，加工台面采用高平整度的蜂窝支撑结构，既能承载金属、塑料、复合板材等不同材质的待加工工件，也能减少加工过程中的台面共振，保证铣削、钻孔、切割工序的走刀稳定性。主轴单元采用直连式安装结构，搭配可快速更换的刀具夹头，能在不同加工工序间快速切换，不需要复杂的调校流程，操作门槛适配一线加工人员的日常使用习惯。设备的控制机柜集成在床身侧端，没有外凸的冗余结构，整体安装边界规整，在做车间布局时能有效减少占地面积的浪费，相邻设备间预留常规维护通道即可，不需要额外预留超大的操作检修空间。

　　设计思路上，这款设备没有追求冗余的大行程参数，而是把核心设计重点放在了小空间内的加工精度保持性上：床身底座采用整体式焊接钢结构，经过时效处理后能长期使用不变形，导轨安装面经过精密铣削加工，保证龙门移动的直线度误差控制在精加工允许的范围内；横梁采用箱型截面结构，在减轻自身重量的同时保证足够的刚性，避免主轴高速移动时出现横梁下挠的问题，影响加工面的平面度。安全防护设计也融入到整体结构中，运动部件的行程两端都设置了硬限位结构，配合电控的软限位双重保护，避免操作失误导致的设备碰撞损坏，台面周边预留了碎屑收集槽的安装位置，加工产生的金属屑、塑料切屑可以顺着槽体集中收集，减少日常清理的工作量。

　　从安装边界的尺寸来看，设备整体长宽高比例协调，进料端和出料端不需要预留过长的辅助空间，常规4米幅宽的车间隔断内就能完成整台设备的摆放，电源接口、气源接口都集中布置在设备后侧的接线区，布线时可以沿墙面走桥架，不会占用地面操作空间。对于三维建模从业者来说，这个模型的多边形数量经过优化，既保留了所有关键结构的细节特征，比如导轨滑块的安装位置、主轴的升降行程范围、操作面板的布置位置，也不会因为面数过多导致装配体卡顿，不管是用来做加工场景的动画演示、设备操作培训的可视化素材，还是做同类设备的改型设计参考，都能直接调用结构特征，省去从零开始测绘建模的时间。在实际加工场景中，这款设备能覆盖的加工工序很广，薄铝板的精铣、亚克力板的切割、绝缘复合材料的钻孔都能稳定完成，加工精度能满足普通零配件的公差要求，不需要后续大量的人工修磨工序，能有效提升小型加工场景的生产效率。
