本田发动机GI歧管结构设计

　　在小排量内燃发动机的进气系统设计中，歧管作为连接节气门与气缸盖进气道的核心导流部件，其结构精度直接影响各缸进气均匀性、充气效率与整机动力输出的平顺性，这款适配本田机型的GI歧管，正是面向小排量动力单元进气匹配需求完成的结构设计。从实际装车场景来看，这类歧管多用于单缸或小排量双缸的通用动力、摩托动力单元，既要承担进气导流的核心功能，也要兼顾安装位的适配性、与周边部件的间隙避让，同时满足批量加工的工艺可行性。

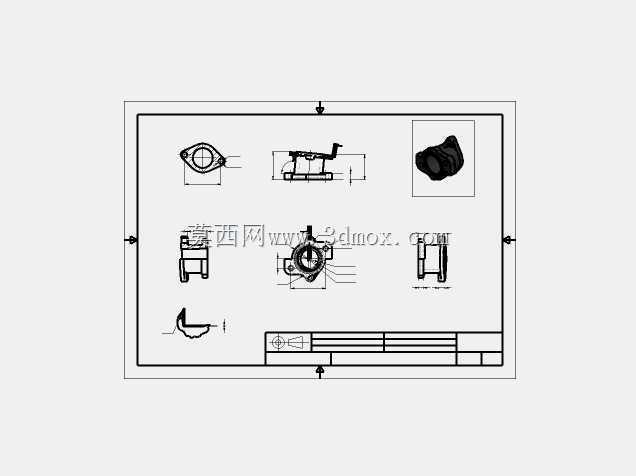

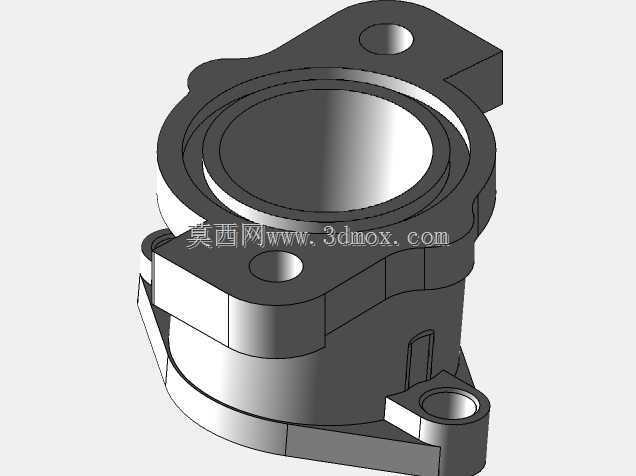

　　从结构功能特性来看，该歧管采用一体化铸造成型的主体结构，主体流道为等径渐变的空腔设计，避免流道内出现突兀的截面突变造成进气紊流，减少进气阻力。主体上集成了三个安装固定耳位，分别布置在流道壳体的周向位置，每个耳位都加工有贯通的安装孔，用于通过螺栓将歧管紧固在气缸盖的进气侧安装面上，安装面与缸盖贴合的位置预留了密封结构的布置空间，可适配密封垫片完成端面密封，防止进气泄漏影响空燃比控制。其中一个耳位上设计有凸台结构，可用于安装进气温度压力传感器，为电控系统提供进气参数采集的安装位，无需额外设计传感器安装支架，减少整机装配的零件数量。

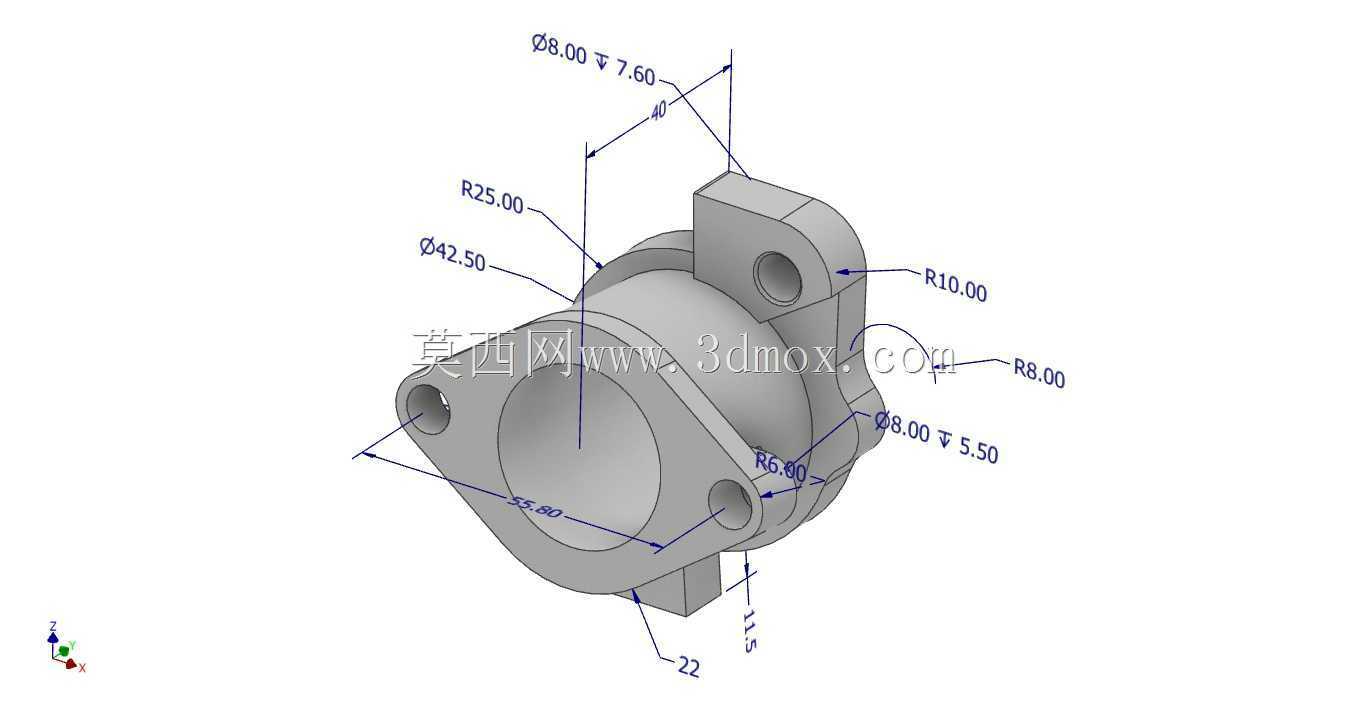

　　设计过程中优先考虑了流道的导流性能，将流道内壁的圆角全部做了顺滑过渡处理，所有转角位置的R角从R6到R25不等，根据流道转向角度匹配不同的圆角半径，避免气流在转向位置形成涡流区，降低充气效率。主体的外径尺寸做了分段设计，与缸盖连接的一端外径为42.5mm，与进气软管连接的一端外径为28mm，两端的直径差通过锥面顺滑过渡，既保证了与缸盖进气口的对接匹配，也适配标准规格的进气软管卡箍安装。流道的轴向总长度控制在55mm，这个长度是结合该排量机型的进气谐振需求计算得出，能够在常用转速区间形成较好的进气谐振效应，提升中低转速下的扭矩输出。

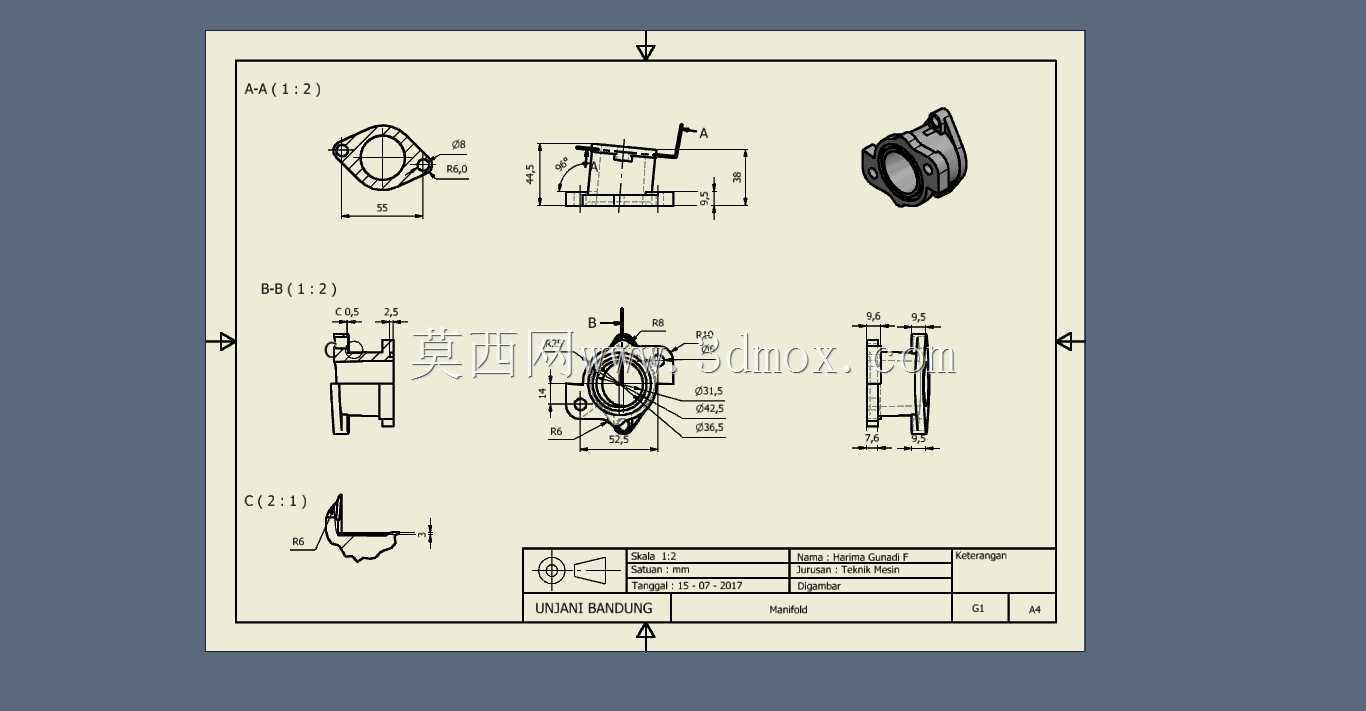

　　从安装边界尺寸来看，该歧管的三个安装孔位的中心距完全匹配本田对应机型缸盖的安装孔位坐标，安装耳的外轮廓最大半径为R10，不会与缸盖上的气门室盖、喷油器安装位等周边部件产生干涉。主体上的凸台结构距离安装端面的尺寸为11mm，保证传感器安装后插接件的插拔空间充足，不会与周边线束产生干涉。所有外露的棱边都做了R8左右的倒角处理，既避免铸造过程中出现应力集中导致的零件开裂，也防止装配过程中锐边划伤操作人员或周边管线。

　　在工艺适配性上，该结构的所有尺寸都适配金属模铸造的工艺要求，最小壁厚控制在均匀的3mm左右，避免壁厚差异过大导致铸造过程中出现缩孔、缩松等缺陷，所有的安装孔都设计为铸后直接机加工的结构，孔位的加工余量预留合理，减少机加工的工序时长。主体上的尺寸标注全部基于安装基准面设定，以与缸盖贴合的端面作为主基准，所有轴向尺寸都从该基准出发标注，径向尺寸以流道中心轴线为基准标注，能够直接用于加工过程中的工装定位，减少装夹找正的误差。

　　这类歧管在实际使用中，除了承担进气导流的作用，其结构强度也需要满足发动机运行过程中的振动要求，三个安装耳的位置都做了加强筋结构与主体连接，加强筋的厚度与主体壁厚保持一致，避免在长期振动工况下出现耳位断裂的问题。与进气软管连接的一端设计了高度为4mm的环形凸台，用于卡箍安装时的定位，防止软管在进气负压或振动作用下出现脱落，凸台的边缘做了7.6mm直径段的导向设计，方便装配时快速将软管套入歧管端部，提升装配效率。
