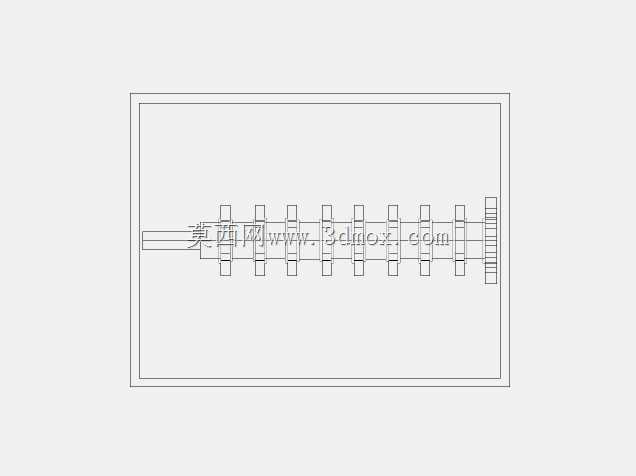

直列四缸内燃机曲柄活塞传动组件结构

　　这套曲柄活塞组件是往复式内燃机的核心动力转换单元，主要应用在小排量乘用车、通用小型动力机械、固定式发电机组的动力舱内部，承担着将燃料燃烧产生的直线往复机械能转化为曲轴旋转扭矩的核心作用，是整个动力输出链路里最核心的运动副集合。从实际装车场景来看，这套组件完全匹配直列四缸的缸体布置形式，四个活塞沿曲轴轴向等距排布，相邻缸曲柄销呈180度错角布置，能够保证四个缸的做功行程均匀错开，让整机运转的一阶往复惯性力实现自平衡，大幅降低整机运行时的振动幅值，不需要额外加装平衡轴就能满足民用动力设备的NVH控制要求。从功能特性上看，整套组件包含曲轴本体、四个活塞本体、对应连杆单元，所有运动副的配合面都做了适配润滑的结构预留：曲轴主轴颈、

　　曲柄销位置都预留了压力润滑油道的开孔位置，装配后可以通过缸体主油道输送的压力机油，在轴颈和轴瓦之间形成稳定的油膜，避免金属直接接触造成的干磨损耗；活塞裙部做了适配缸筒内壁的型线设计，常温下的椭圆截面可以在工作热胀状态下变成正圆，保证和缸壁的配合间隙始终处于合理区间，既不会因为间隙过大造成敲缸异响，也不会因为间隙过小出现热态拉缸故障。设计思路上完全遵循量产内燃机的成熟结构逻辑，曲轴采用整体式锻造结构的建模逻辑，曲柄臂的配重块外形经过偏心质量配平，每个配重块的质心位置都和对应缸活塞连杆组的往复运动质量做了匹配，能够抵消大部分旋转惯性力带来的轴承载荷；活塞顶部的凹坑造型适配平顶燃烧室的压缩比要求，活塞环槽的位置、宽度都按照量产气环、

　　油环的标准尺寸预留，油环槽位置的回油孔也做了结构还原，能够保证刮下的多余机油顺利回流到油底壳，避免机油窜入燃烧室造成烧机油问题。从安装边界尺寸来看，整套组件的轴向总长度适配常规1.5-2.0L排量直列四缸机的缸体长度，曲轴两端的主轴颈伸出长度匹配前端轮系、后端飞轮的安装定位要求，前端的轴颈预留了正时齿轮、皮带轮的安装键槽位置，后端的法兰面匹配飞轮的螺栓孔位排布，装配时不需要额外做结构修改就能和对应缸体、缸盖、正时系统、飞轮壳完成适配。活塞的直径尺寸对应常规民用小排量发动机的缸径范围，连杆的大小头中心距符合量产机型的冲程设计要求，大小头的孔径分别适配活塞销、曲柄销的标准配合尺寸，小头端预留了衬套压装的余量，

　　大头端的剖分结构采用平切口设计，适配常规量产连杆的加工工艺，螺栓孔的位置也做了对应还原，能够满足连杆螺栓的预紧力安装要求。实际工程应用中，这套组件的建模精度可以直接用于教学演示、结构原理拆解、新机型方案设计阶段的运动干涉检查，导入动力学仿真软件后可以直接添加运动副约束，完成不同转速下的活塞加速度、曲轴受力、惯性力平衡的仿真计算，也可以用于职业院校的内燃机结构教学，帮助初学者直观理解四冲程内燃机的动力传递路径，搞清楚往复运动转旋转运动的核心结构逻辑。需要注意的是，这套组件的建模还原了核心运动结构，但没有包含轴瓦、活塞环、活塞销卡环等细小标准件，在做详细结构设计时需要根据选定的配合标准补充对应零件，同时要根据实际选用的材料特性调整对应位置的尺寸公差，比如曲轴如果选用球墨铸铁材质，主轴颈的表面淬火硬度、圆角滚压工艺对应的结构圆角都要做对应调整，活塞如果选用铝合金材质，热膨胀系数对应的配缸间隙也要在工程图阶段做尺寸补偿。
