小型手动心轴压力机结构设计

　　在小型零部件装配、维修的作业场景里，这类手动心轴压机是工位上出镜率极高的通用工装，不像大型液压、气动压机需要配套动力源与管线布置，它完全依靠手动杠杆施力，对作业场地没有特殊要求，零散维修、小批量试制、教学实训场景都能适配。从实际作业覆盖范围来看，它能完成的工序非常杂：小尺寸五金件的铆接、销钉压入、过盈配合的轴承拆装、小型衬套的压装定位、薄件的简易校形，甚至小批量生产里的简易压印、小零件压合工序都能胜任，很多机加工维修班组、电子装配小工位、职校实训车间都会配置这类设备，不用接电接气，搬移到作业点就能用，没有能耗成本，维护也仅需定期给铰接销轴、压头配合面加注润滑脂即可。

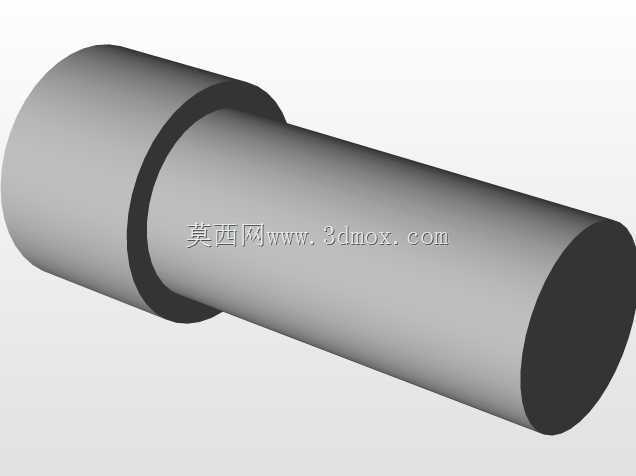

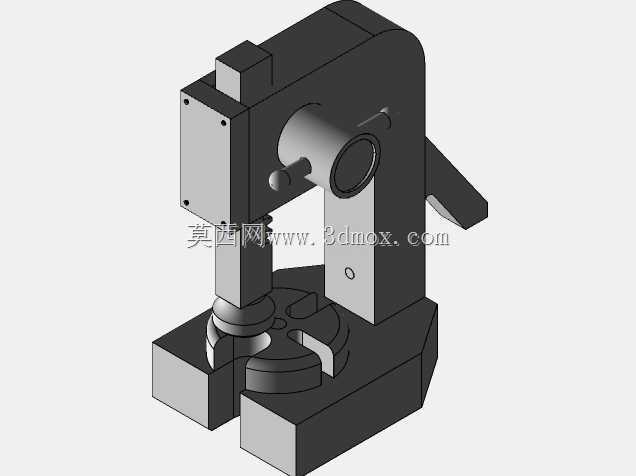

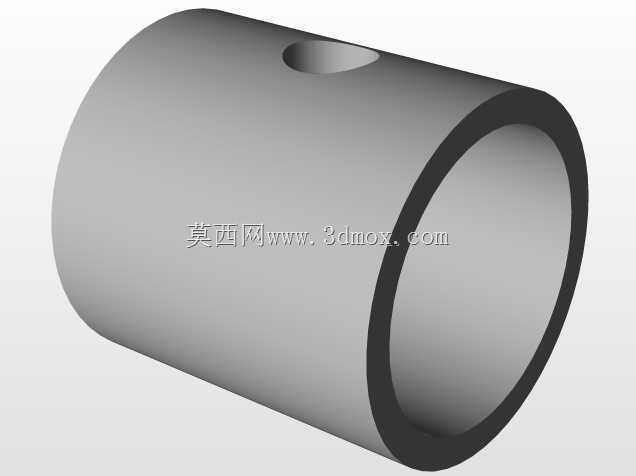

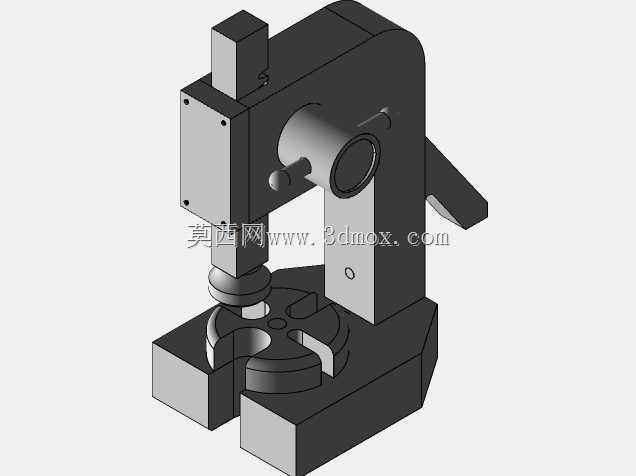

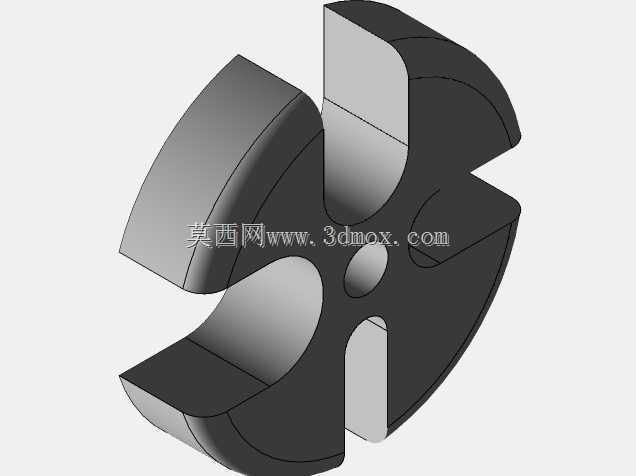

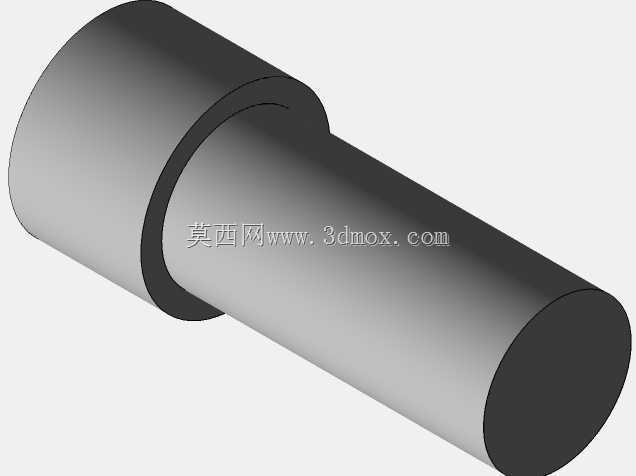

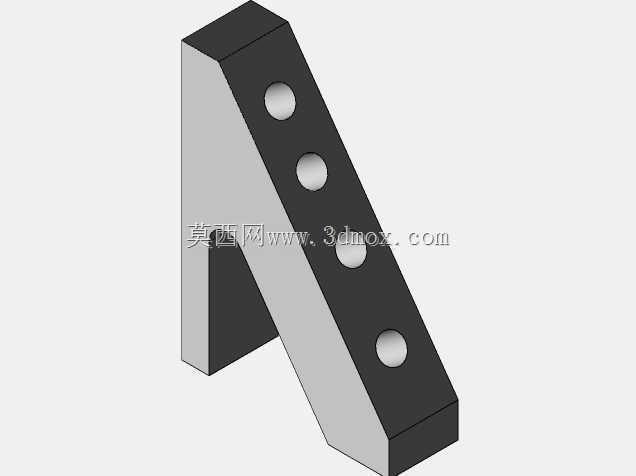

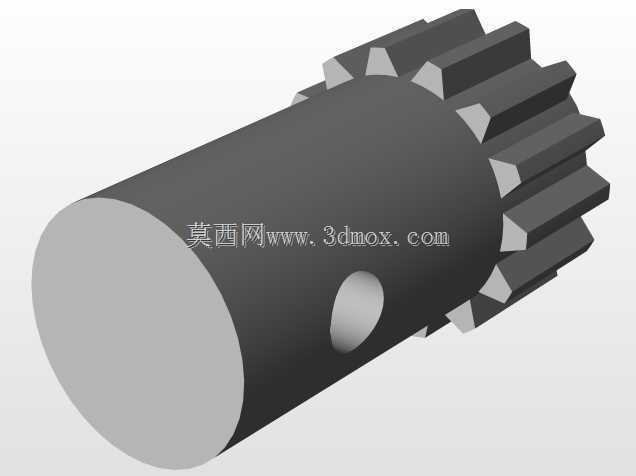

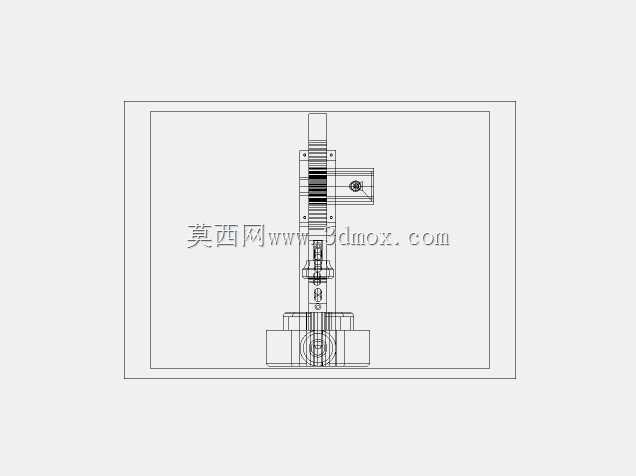

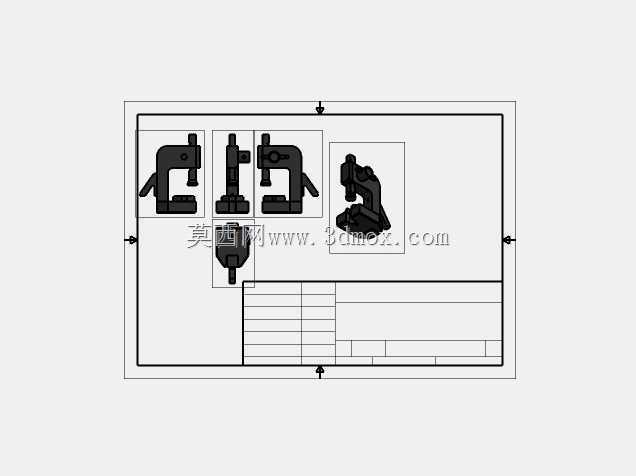

　　从结构设计逻辑来看，这款压机采用C型开式机身布局，这种布局的核心优势是作业开口三面敞开，操作人员取放工件、调整定位的操作空间非常充裕，不会被框架结构干涉。机身主体采用一体式铸造或厚板铣削成型的刚性结构，在压头额定行程内的施力过程中，机身开口处的变形量控制在极小范围内，避免压装过程中因为机身挠曲导致压头偏斜，损伤工件配合面。施力机构采用偏心轴加手动杠杆的结构，相比传统螺旋手压压机，偏心结构的施力行程更短，下压过程的力臂变化更线性，操作人员扳动手柄的过程中，能通过手感清晰感知压装阻力的变化，在过盈配合件压装到位的瞬间能及时停止施力，避免压坏工件或者损伤配合面。压头部分采用可快换的结构设计，可根据不同作业需求更换平压头、V型压头、带定位销的专用压头，适配不同外形的工件压装需求，底部工作台开有T型槽与中心让位孔，T型槽用来安装定制的定位夹具，固定待压装工件的位置，保证压装同轴度，中心让位孔则用来容纳压装过程中穿出的销钉、轴类零件，避免压头直接压到工作台面造成损伤。

　　从安装与尺寸边界来看，这类小型手动压机的底座占地面积不足0.1平方米，整体高度控制在400毫米以内，不需要做专门的地基固定，直接放置在木质或钢制工作台面上，通过底座的四个安装孔用螺栓锁紧在台面上即可使用，不会占用过多工位空间。压头的额定行程通常在50毫米左右，开口高度可适配最大120毫米以内的工件，压装力上限通常在1吨左右，完全覆盖小型过盈配合件的压装需求，不会因为压力不足导致压装不到位，也不会因为压力过大压溃薄壁工件。手柄的操作力经过杠杆比优化，正常成年操作人员单手即可完成最大压力的施力，不需要借助加力杆，长时间作业也不会产生过度的疲劳感。机身侧面的手柄铰接位置做了耐磨衬套设计，频繁扳动也不会出现铰接孔磨损松旷的问题，长期使用后仅需更换衬套即可恢复配合精度，维修成本极低。

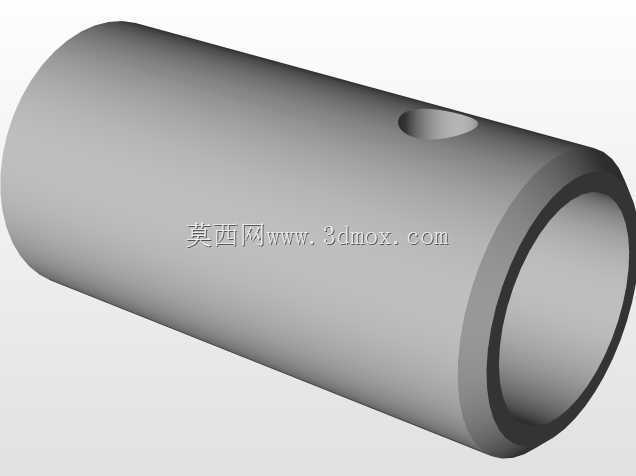

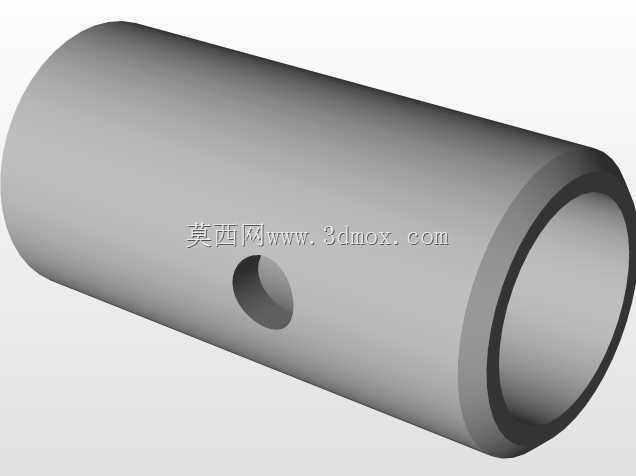

　　在实际建模过程中，需要重点关注几个配合面的公差设计：偏心轴与机身孔的配合采用H7/h6间隙配合，保证偏心轴转动顺畅无卡滞，同时径向跳动量控制在0.02毫米以内，保证压头下压过程的同轴度；压头与导向套的配合采用H8/f7间隙配合，导向长度不小于压头直径的1.5倍，避免压头下压过程中出现偏摆；工作台面与压头轴线的垂直度公差控制在0.03毫米/100毫米以内，保证压装时工件受力均匀，不会出现压偏、斜装的问题。所有棱角位置都做了R2到R5的圆角过渡，避免应力集中，同时防止操作人员磕碰受伤，机身非配合面做喷砂氧化或喷漆处理，配合面做淬火处理提升耐磨性，整体结构没有冗余零件，所有部件都服务于压装作业的核心功能，没有多余的装饰性结构，完全从实用角度出发做设计，是非常典型的小型工装类机械结构。
