MEFU辊式层压设备低多边形结构设计

　　在印刷包装、广告制作、纸品加工的生产场景中，辊式层压设备是完成面材压合工序的核心单元，区别于平板式压合设备的间歇作业逻辑，辊式结构依靠连续转动的压合辊组实现物料的连续进给压合，作业效率更适配大批量连续生产线的节拍要求。这款辊式层压设备的三维结构采用低多边形建模思路，几何特征做了合理简化，没有冗余的细碎曲面结构，在保留核心装配关系与功能特征的前提下，模型数据量控制在较低水平，能够在常规配置的工程电脑上流畅完成装配校验、运动仿真操作，也可直接导入三维场景做产线布局可视化展示，不需要额外做模型减面处理。

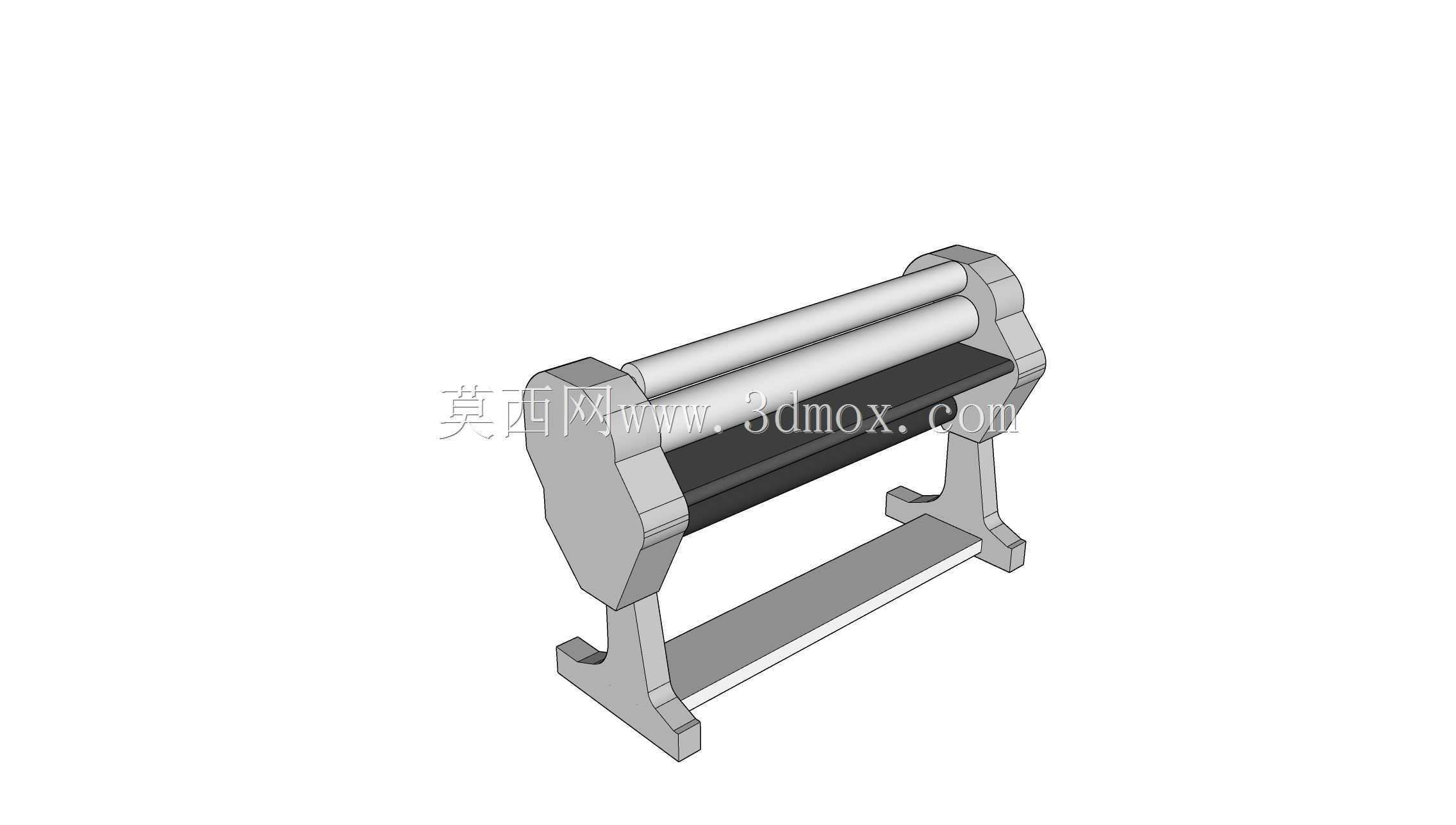

　　从功能实现逻辑来看，该设备核心作业单元为平行布置的双压合辊组，上下辊的平行度公差控制是结构设计的核心要点，建模过程中严格还原了辊轴两端的支撑座装配基准，两侧支撑脚的安装面做了共面约束，保证设备放置到安装工位后，辊组的水平度不会因底座形变出现偏差。设备的支撑框架采用一体化弯折式结构设计，没有过多的拼接装配节点，既降低了实际生产中的装配校准工作量，也提升了整体框架的抗形变能力，在长期承受辊组压合反作用力的工况下，框架形变量控制在允许公差范围内，避免因框架变形导致压合辊间隙不均，进而出现物料压合后局部起皱、粘合不牢的质量问题。

　　实际应用场景中，该类辊式层压设备可适配纸张、纸板、塑料薄膜、广告喷绘卷材等多种柔性面材的压合作业，通过调整上下压合辊的间隙参数，可适配不同厚度的加工物料，压合过程中辊面的线速度保持匀速，保证物料进给过程无拉扯、无偏移，压合后的成品表面平整光滑，粘合层无气泡、无褶皱。设备的整体结构紧凑，底部支撑脚的安装孔位按照通用工业设备安装标准设计，不需要定制特殊的安装基座，可直接固定在常规生产车间的水平工作台面上，整机重量控制合理，便于车间内的工位调整与转运，适配中小型加工企业多工位切换的生产需求。

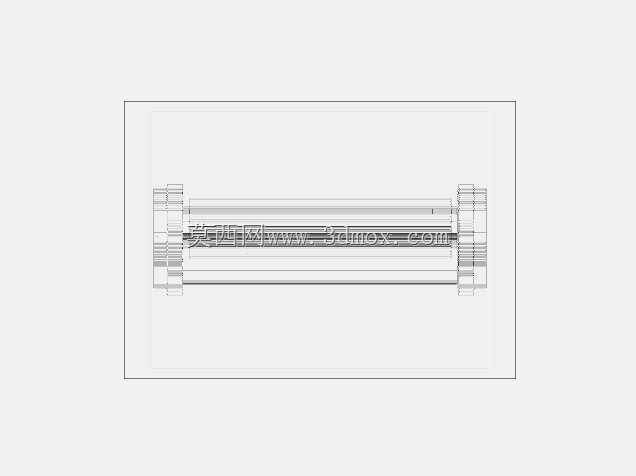

　　从建模细节来看，模型还原了压合辊的表面特征、支撑座的装配位置、底部横梁的连接结构，各部件的装配层级清晰，没有出现干涉错位的问题，低多边形的几何设计并没有丢失核心的结构特征，工程师可基于该模型快速完成二次改型设计，比如调整辊组长度适配不同幅宽的加工物料，或是增加加热模块拓展为热压合功能单元，也可在现有支撑结构基础上增加进给导向、出料收卷等附属机构，快速搭建完整的层压生产线三维方案。在做产线仿真模拟时，该模型的轻量化特征能够大幅降低场景的渲染负载，在做大规模产线布局展示时，不会出现模型加载卡顿、操作延迟的问题，同时结构辨识度足够高，能够清晰展示设备在产线中的工位位置与作业逻辑。

　　设备的操作侧预留了足够的操作空间，建模时按照人机工程学要求预留了操作人员的站位与操作间隙，实际生产中操作人员可在设备前侧完成物料穿引、间隙调整、日常维护等操作，不需要额外预留过大的侧向空间，能够帮助企业在车间布局时提升空间利用率。压合辊的两端支撑座采用可拆卸式结构设计，模型中还原了连接部位的装配特征，实际维护时可快速拆卸辊组完成表面清洁、轴承更换等维保操作，降低设备的停机维护时间。整体结构没有复杂的异形曲面构件，所有零部件均可采用常规的机加工、钣金弯折工艺完成加工制造，不需要特殊的加工设备，生产制造成本可控，适配中小批量的设备生产需求。
