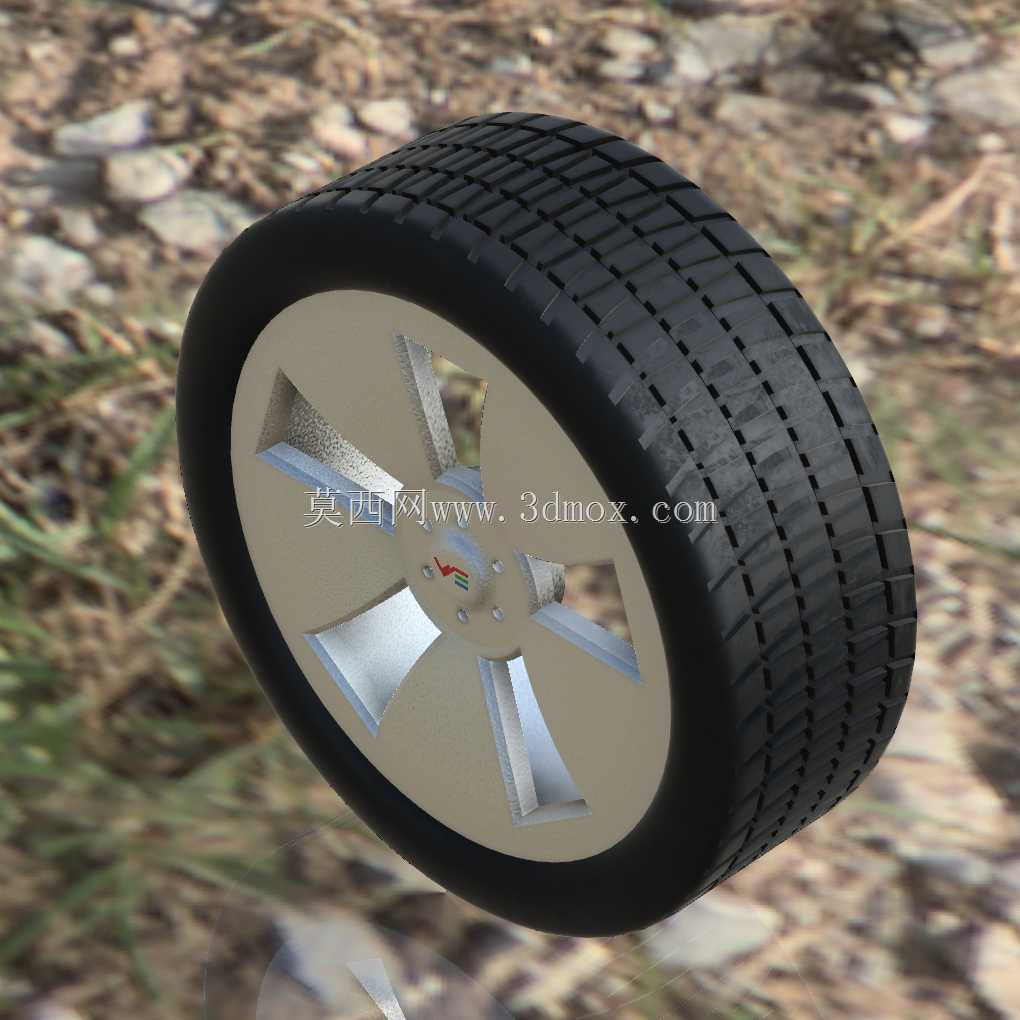

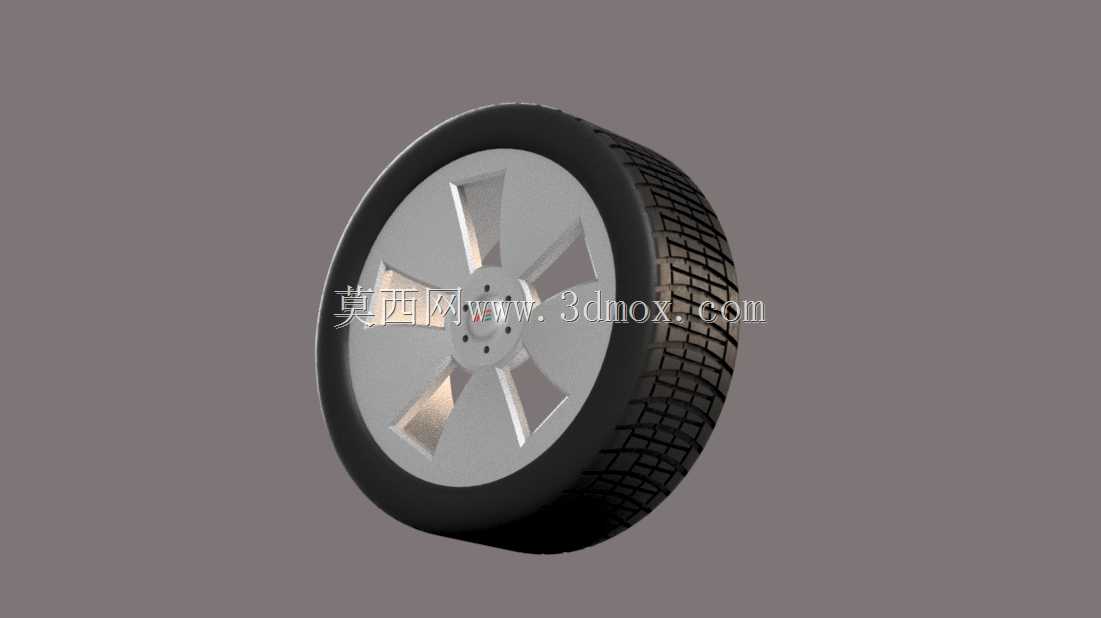

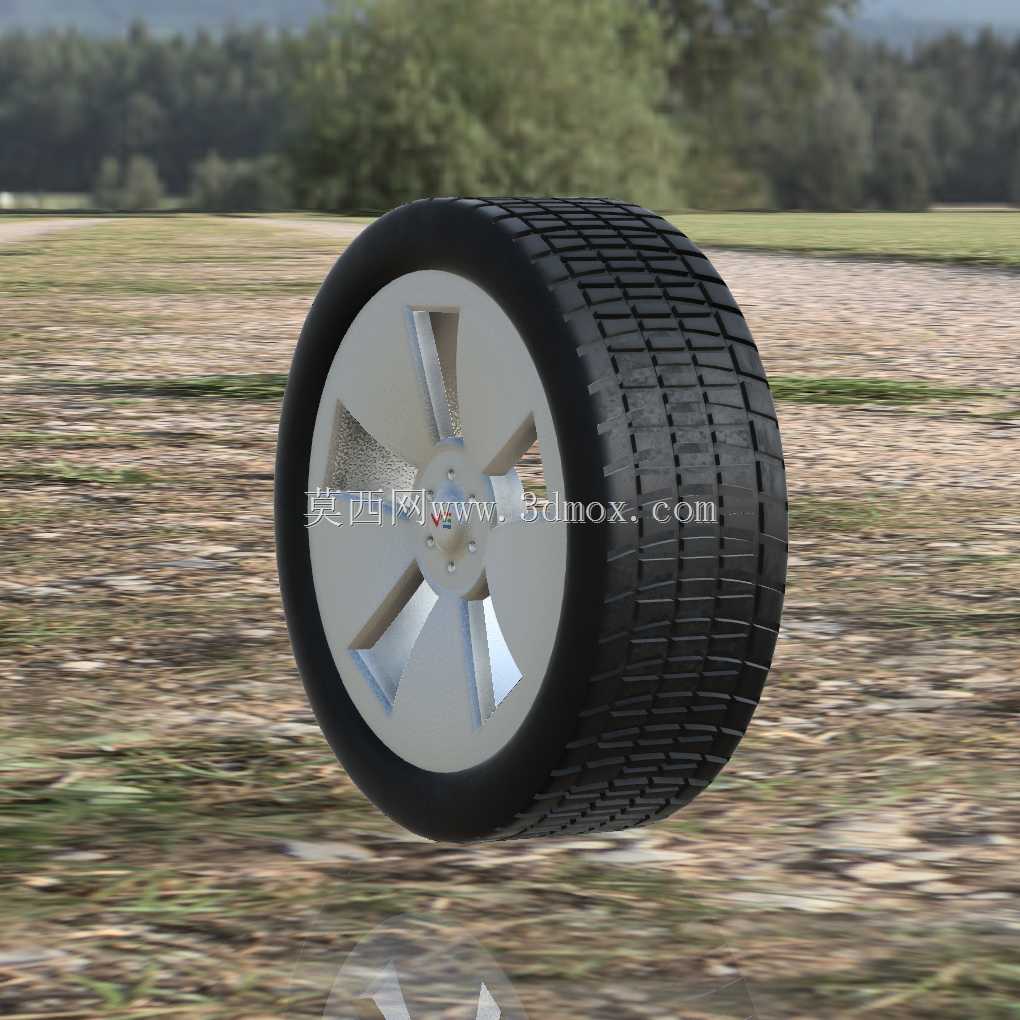

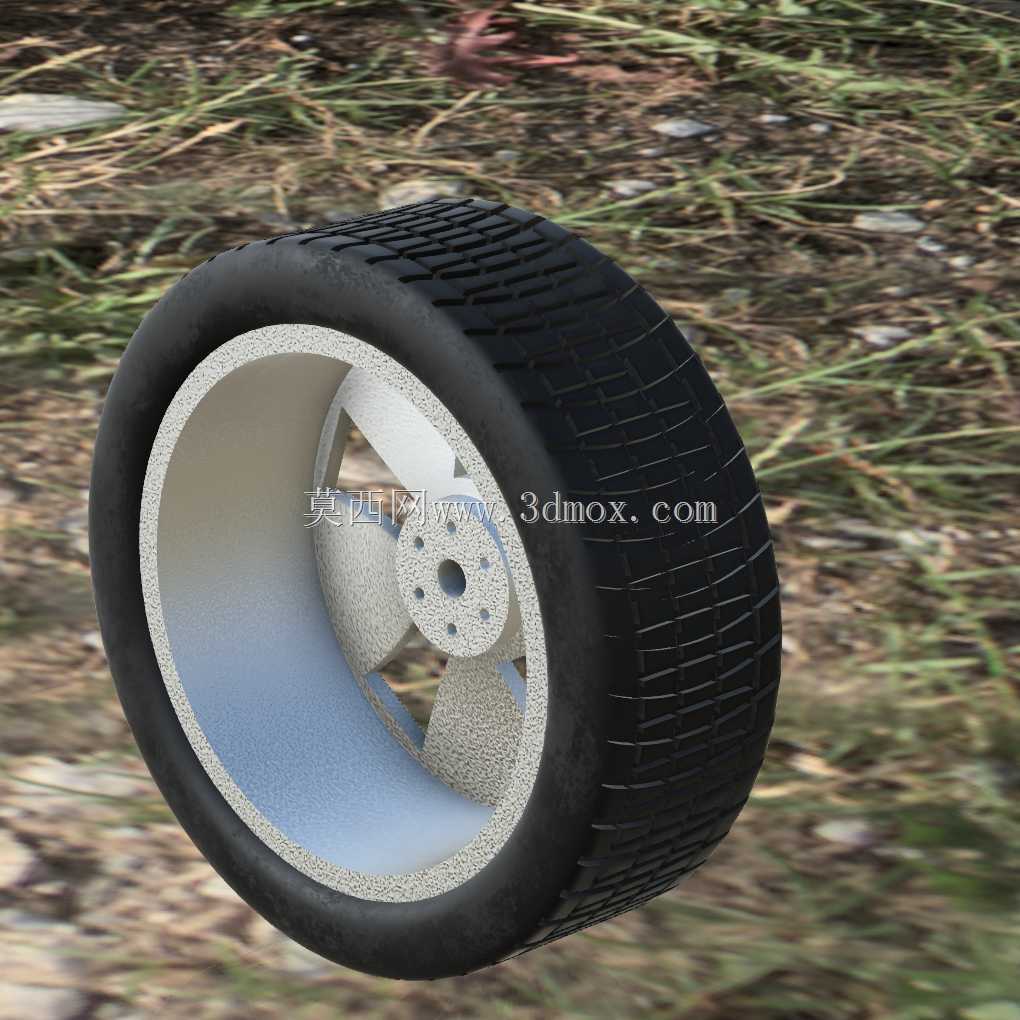

乘用车辐条轮毂配套橡胶轮胎结构

　　日常做整车行走系统匹配时，轮胎与轮毂的装配边界是最先要卡准的硬指标，这套辐条式轮毂搭配块状花纹橡胶胎的结构，适配多数紧凑型家用乘用车的非驱动轮位，也可用于低速场地巡检车、园区代步车辆的行走端配套。先从安装边界说起，轮心的定位孔与整车转向节的轴头采用H7/h6的过渡配合，五颗均布的螺栓孔对应常规乘用车的PCD节圆参数，装配时螺栓的拧紧力矩需要匹配轮毂材质的屈服强度，避免轮辐安装面出现压溃变形。轮胎的胎圈与轮毂轮辋的贴合面做了15度的锥面设计，充气后胎圈张紧卡入轮辋的锁止槽内，高速转动时不会出现相对滑移，也能避免慢泄气的问题。

　　胎面的块状花纹排布是兼顾干地抓地与轻度非铺装路面通行的设计，横向的排水槽深度控制在合理区间，日常城市道路行驶时可以快速排走胎面与路面间的积水，降低水滑风险；花纹块的边角做了小圆弧过渡，减少转向时胎块的异常磨损，延长轮胎的实际使用寿命。胎侧的厚度做了梯度设计，靠近轮辋的位置加厚处理，应对路边停车时的路肩剐蹭，靠近胎面的位置适当减薄，提升胎侧的形变能力，过滤路面细碎颠簸，提升乘坐舒适性。轮毂的六辐式结构不是单纯的造型设计，每根辐条的截面采用工字型变截面设计，靠近轮心的位置厚度更大，承载整车传递下来的垂直载荷与转向时的侧向力矩，靠近轮辋的位置逐渐收薄，在保证结构强度的前提下降低整体簧下质量，提升悬架的响应速度。

　　实际应用场景里，这套车轮总成不需要额外做结构修改，就可以直接匹配多数麦弗逊前悬架、扭力梁后悬架的小型乘用车，也可以改装到低速电动观光车上作为行走部件。建模时已经把轮胎的形变余量考虑在内，静止状态下的胎侧弧度与额定载荷下的下沉量做了对应，做整车动力学仿真时可以直接调用模型，不需要重新调整胎体的刚度参数。轮辐表面的亮面处理是仿真了量产时的抛光工艺，安装面的定位凸台、螺栓孔的倒角都做了还原，做装配干涉检查时，可以直接验证制动盘、制动卡钳与轮辐之间的安全间隙，避免实车装配时出现卡钳蹭辐条的问题。

　　胎体内部的钢丝带束层结构在模型里做了分层示意，做轮胎受力分析时可以直接提取不同层的网格做应力计算，验证急加速、急制动工况下胎体的形变是否在安全阈值内。轮辋的气门嘴安装孔位做了预留，位置在两根辐条之间的空隙处，充气时不需要额外调整车轮角度，操作空间充足。日常做同平台车型的车轮选型时，可以直接在这个模型基础上调整胎面宽度、扁平比以及辐条造型，不需要从零开始搭建轮辋与胎圈的配合结构，能大幅缩短前期设计的周期。需要注意的是，这套结构的额定载荷对应紧凑型乘用车的单轮载荷上限，如果要用到更重的车型上，需要同步调整辐条的厚度以及胎体的帘线层级，不能直接套用参数。另外胎面花纹的噪声表现也做了工程化优化，花纹块的节距采用不等距排布，降低高速行驶时的共振噪声，匹配家用车对NVH的性能要求。
