蜗轮蜗杆减速传动箱体结构

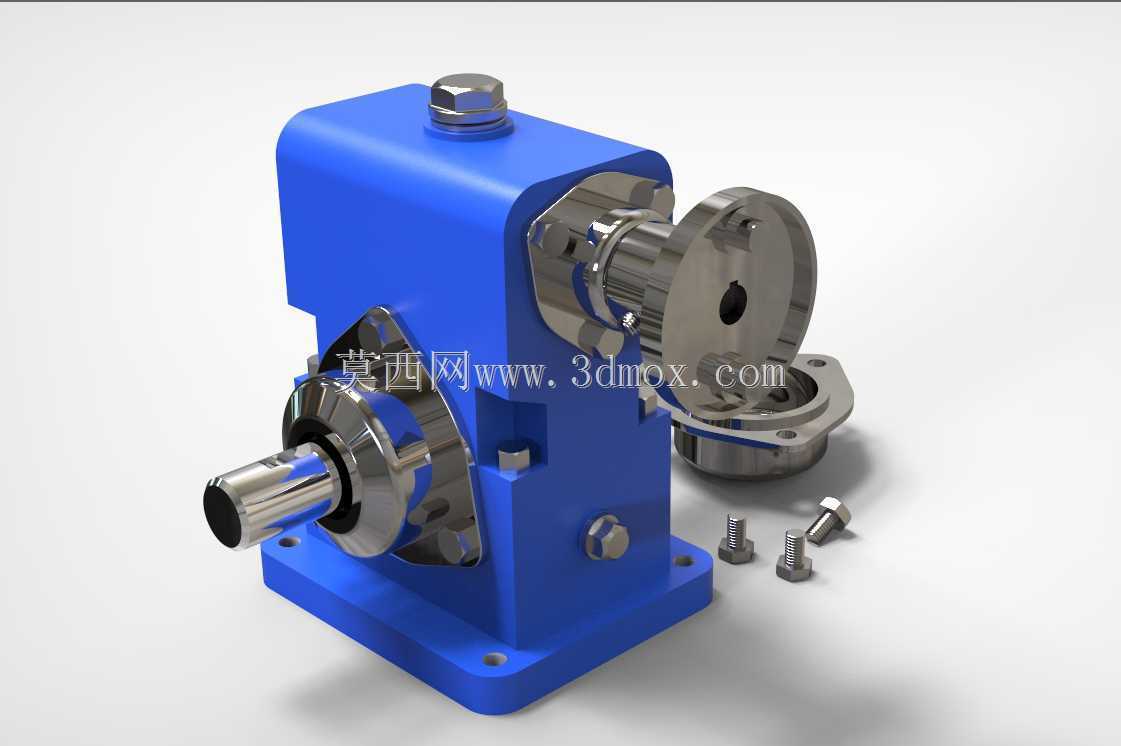

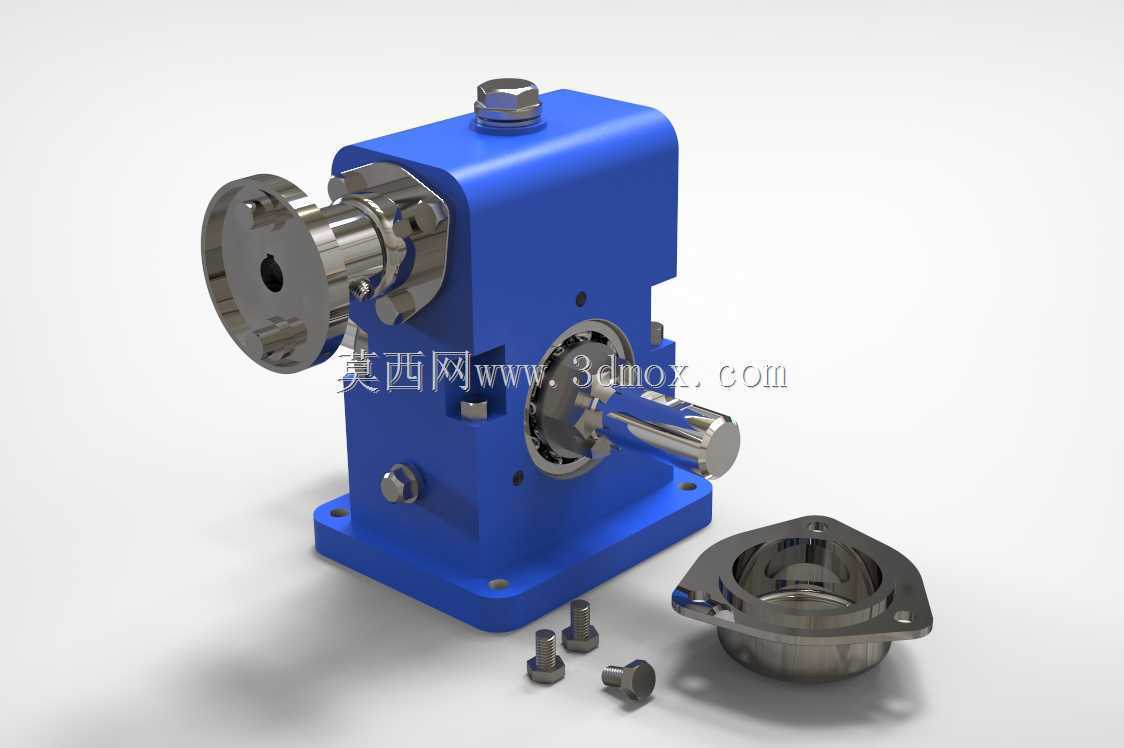

　　该结构以蜗轮蜗杆减速传动为核心，整体采用立式箱体承载形式，蓝色铸造壳体作为主要支撑件，内部容纳蜗杆、蜗轮、轴承及密封相关零件。输入端与输出端分别布置在不同轴线上，利用交错轴传动实现较大速比下的扭矩转换，常见于输送设备、小型搅拌装置、给料机构、包装辅机以及需要低速大扭矩输出的自动化工位。

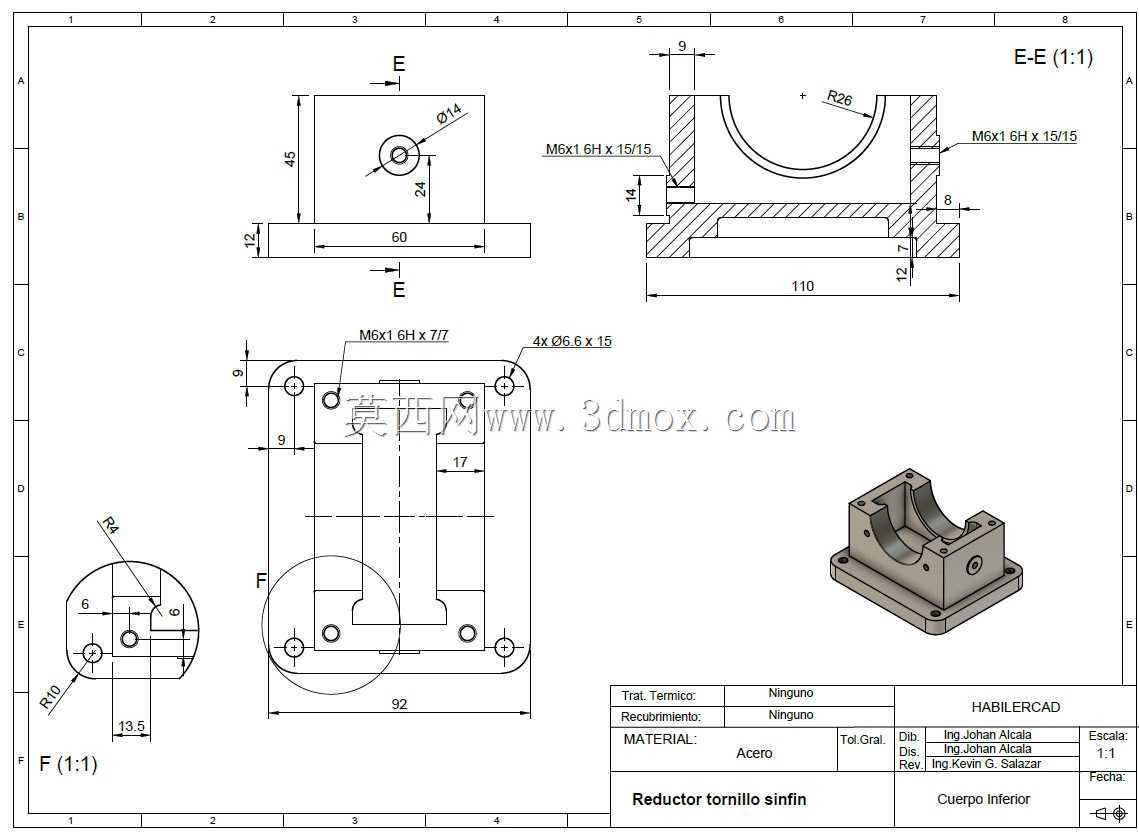

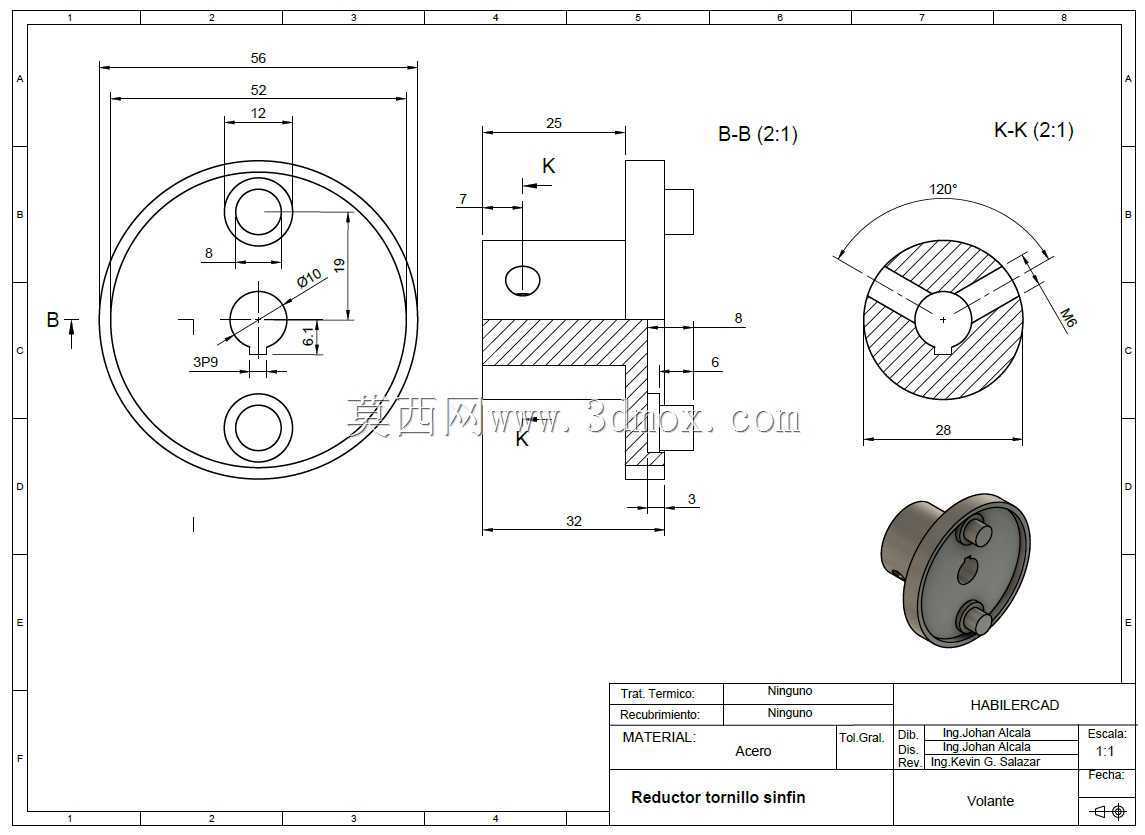

　　从实际布置看，箱体底部设置带安装孔的矩形底座，可直接通过螺栓固定在设备机架或工作台面上。底座孔位决定了整机的安装边界，设计时需要预留扳手空间，并校核底座与机架接触面的平面度，避免紧固后箱体产生附加变形。箱体上部保留注油或透气结构位置，侧部设置输出轴伸，前端法兰盘用于连接外部工作部件，端部圆形法兰及散件则体现了端盖、轴承座和连接盘的装配关系。

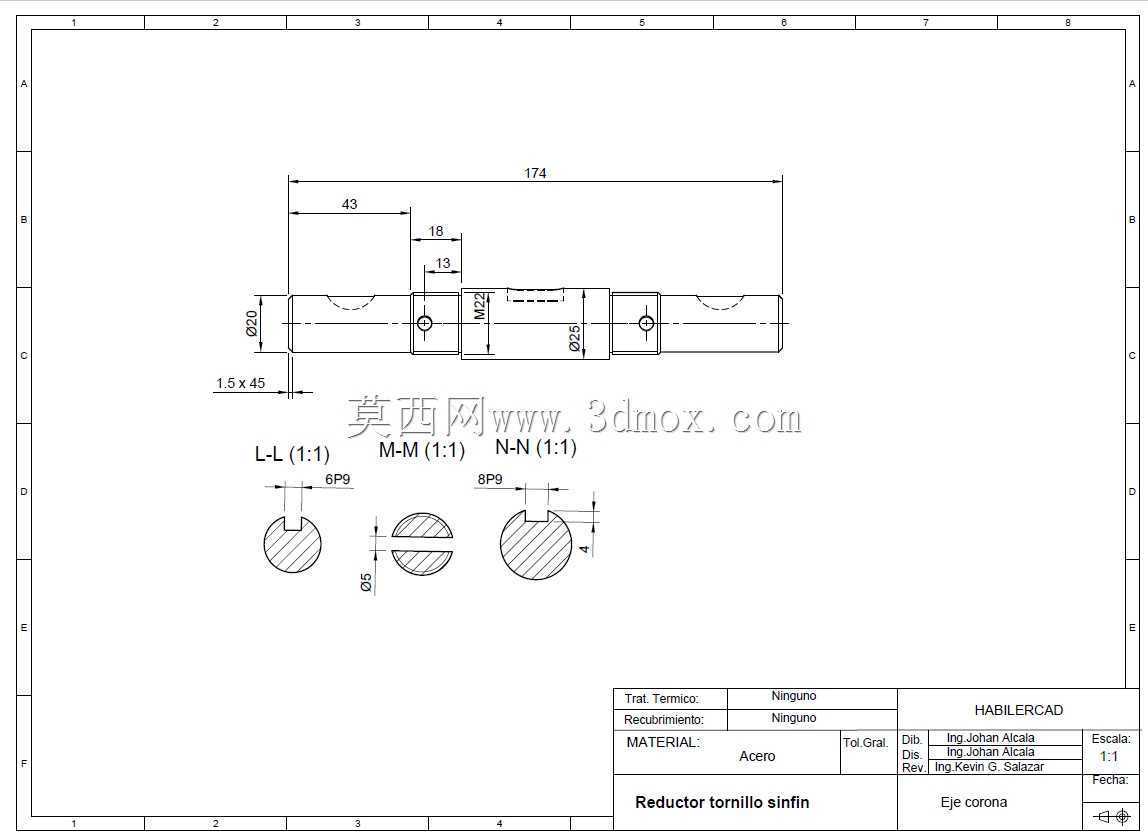

　　蜗杆轴与蜗轮轴在空间上呈交错布置，这种形式的优势在于单级即可获得较高减速比，同时运行噪声相对较低，输出运动平稳。对于负载波动不大、连续运转或间歇运转并存的场合，该类结构能够把电机高转速低扭矩输入转换为低转速高扭矩输出。设计过程中需要重点关注中心距、啮合侧隙、齿面接触区以及轴承跨距，箱体孔系的同轴度和垂直度会直接影响蜗轮副啮合质量。

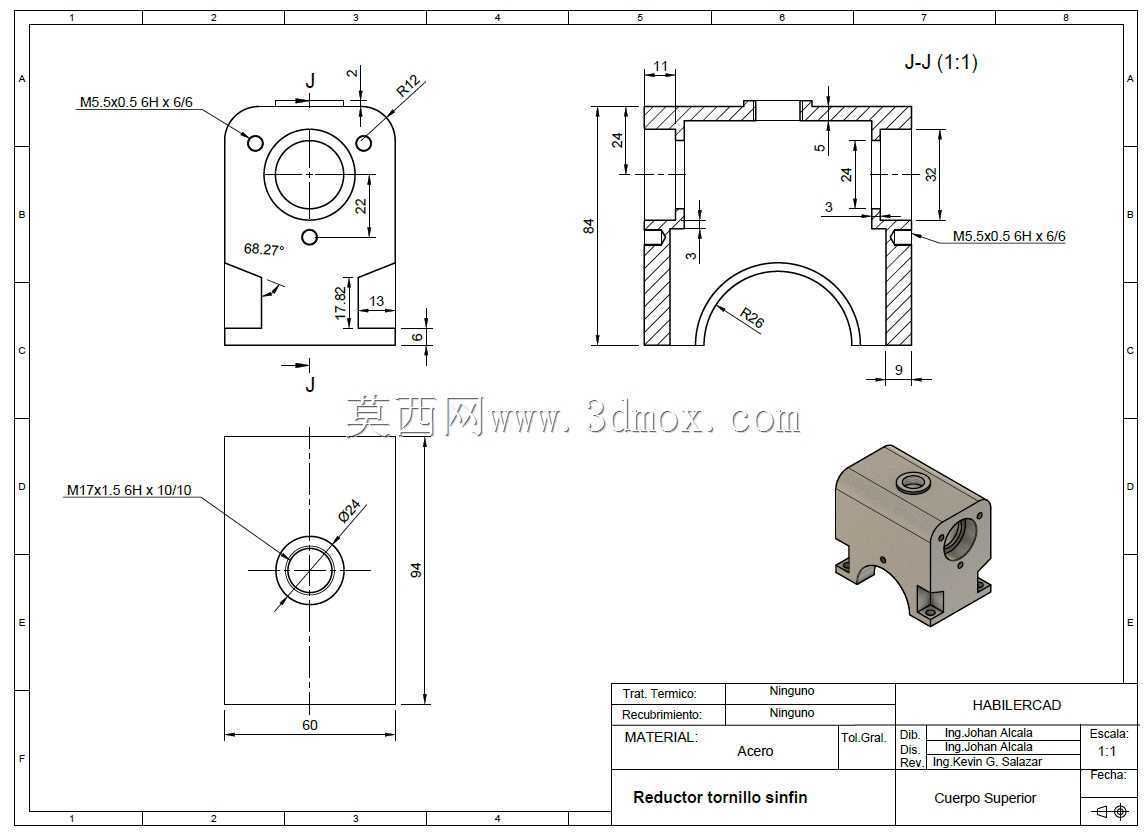

　　壳体外形并非单纯包覆零件，而是承担刚度、散热、润滑和防护多重作用。箱体壁厚在轴承座附近适当加强，安装脚与主体之间通过圆角过渡，减少铸造应力集中。侧面开孔用于轴伸、端盖和检修，孔位周围布置凸台，以便螺栓预紧时获得足够压紧面。外露金属轴端和法兰件采用机加工表面，与箱体铸件形成明确的功能分区：铸件负责承载与包容，金属加工件负责旋转、定位和连接。

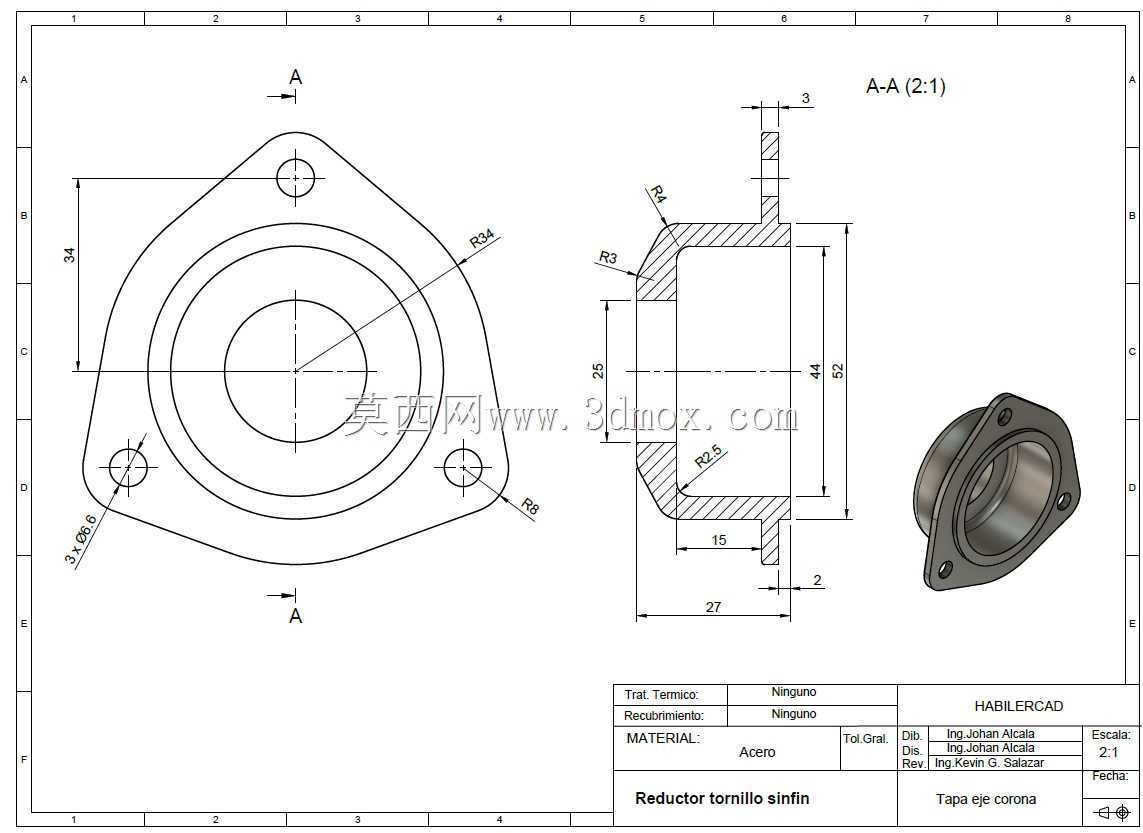

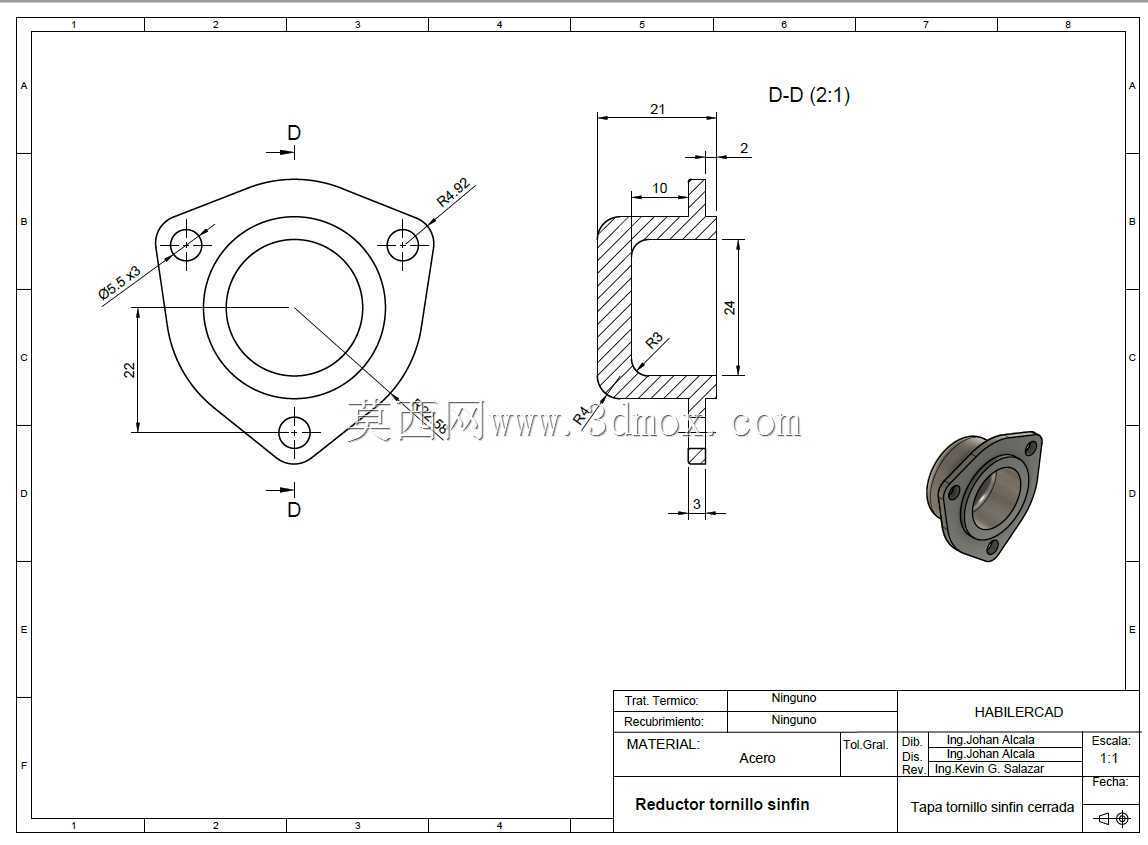

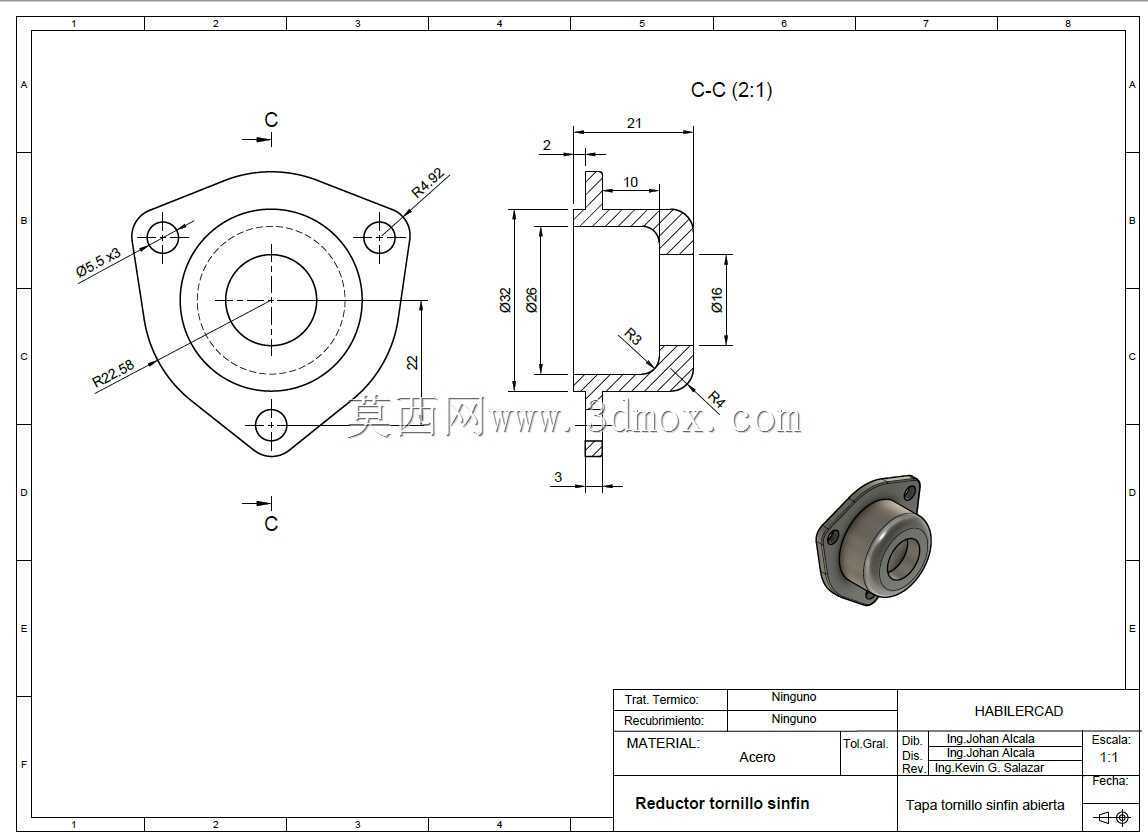

　　模型中单独呈现的螺栓、螺母、端盖和法兰盘，有助于理解装配层级。底部紧固件用于箱盖或侧盖连接，装配时应按对角线顺序逐步拧紧，保证密封面压力均匀。端盖不仅限制轴承轴向位置，也配合密封件阻止润滑油外泄和粉尘进入。对于粉尘较多、清洗频繁或存在轻微腐蚀环境的工位，轴伸处还需结合油封、迷宫结构或挡油盘进行完善。

　　在尺寸边界方面，选型时不能只看额定扭矩，还要同时核对输入轴高度、输出轴中心高、法兰外径、轴径、键槽尺寸以及底座安装孔间距。若该减速机构用于生产线改造，原有电机轴线、执行机构轴线和机架空间往往已经固定，因此箱体总长、总宽、总高以及轴伸方向都会影响干涉检查。三维环境下可通过旋转装配体确认管路、护罩、电机接线盒和维护空间是否冲突，尤其要在注油、排油、检修盖和紧固件操作位置周围保留足够余量。

　　润滑设计也是这类箱体不可忽视的环节。蜗轮蜗杆传动齿面滑动速度较高，发热比普通齿轮啮合更明显，油池容量、油面高度和飞溅路径需要合理安排。油量过少会导致齿面润滑不足，油量过高则增加搅油损失并引起温升。箱体底部应形成相对稳定的油池区域，侧盖结合面需控制平面加工质量，密封垫或密封胶的压缩量也要在结构中留出合理沟槽或压紧宽度。

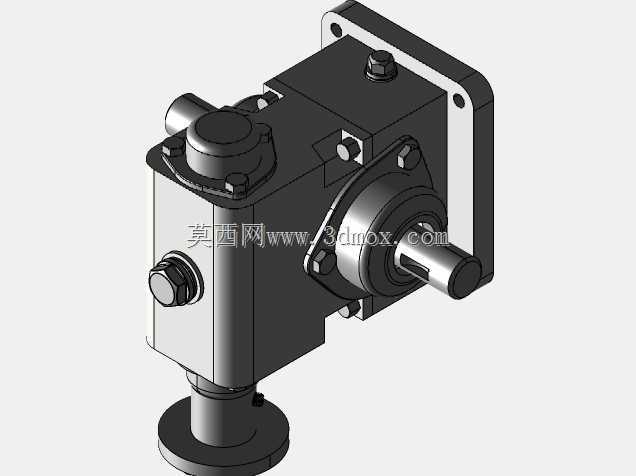

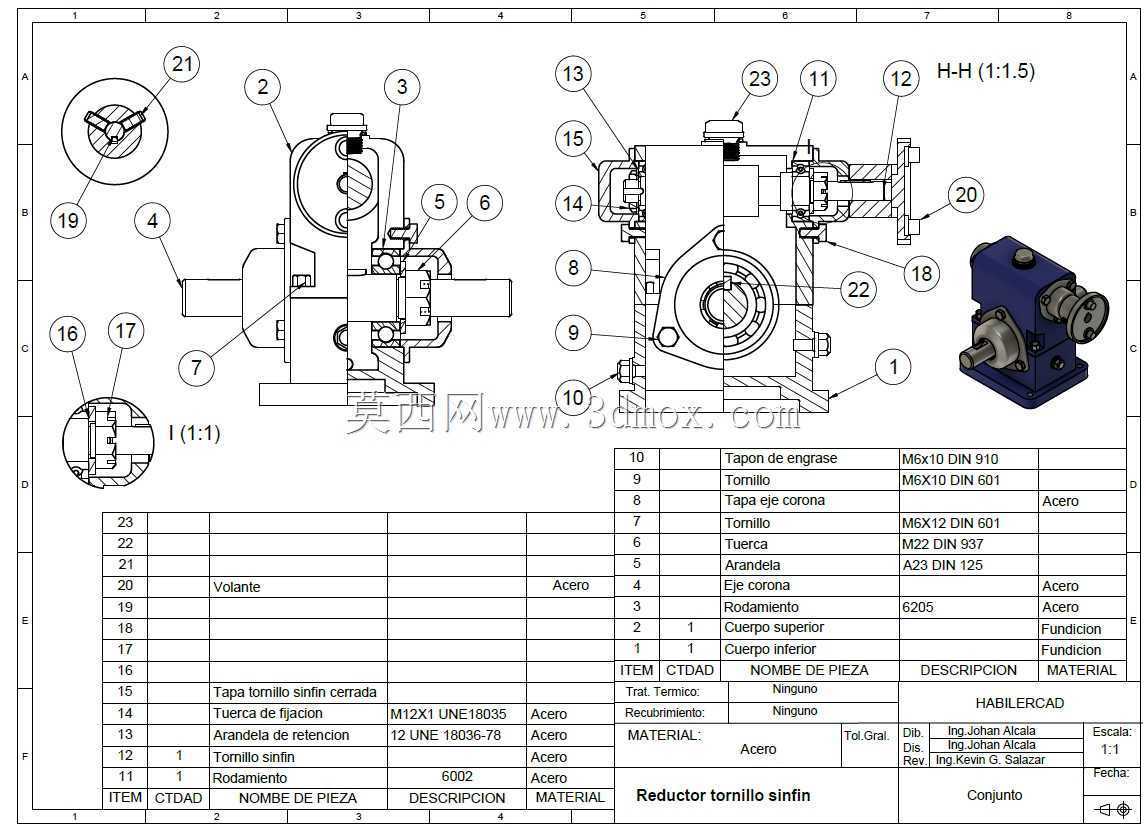

　　从建模思路看，该作品把完整减速箱与部分外部连接件拆开表达，能够清晰展示输入、输出、固定和密封四类结构关系。壳体特征可由基础块体拔模后添加轴承孔、加强筋、安装脚和凸台完成；蜗轮、蜗杆、轴套、法兰和紧固件则按回转体与标准件逻辑建立。装配时先以箱体孔系为基准定位轴承和轴系，再安装端盖、螺栓及外部法兰，最后检查轴伸转动空间与相邻零件间隙。

　　在工程应用中，这类减速机构通常不单独存在，而是作为设备动力链的中间环节。前端可连接电机、联轴器或带轮，后端可连接链轮、转盘、搅拌桨、输送辊或摆动机构。选型与设计时需要把传动功率、工况系数、启动频率、径向载荷、环境温度和安装姿态综合起来判断，才能使箱体、轴承和蜗轮副在寿命周期内保持稳定配合。
