减压阀加工用圆盘式钻夹具结构设计

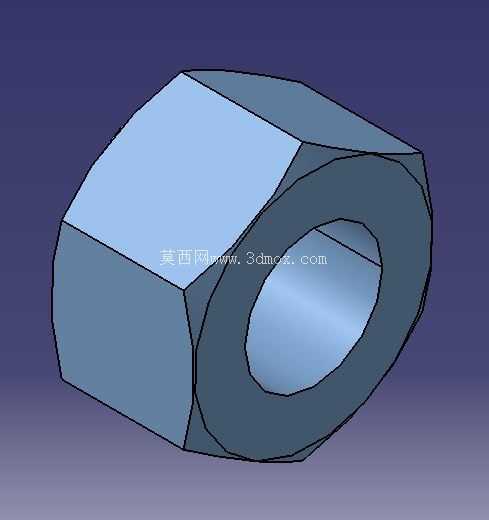

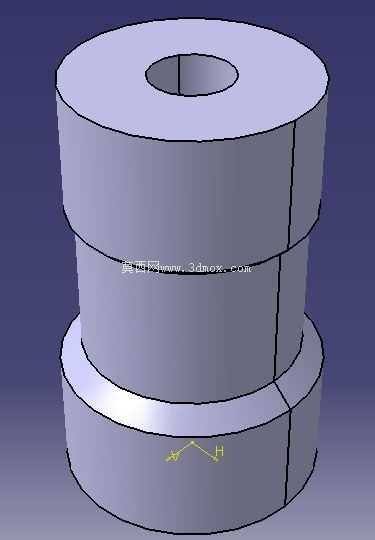

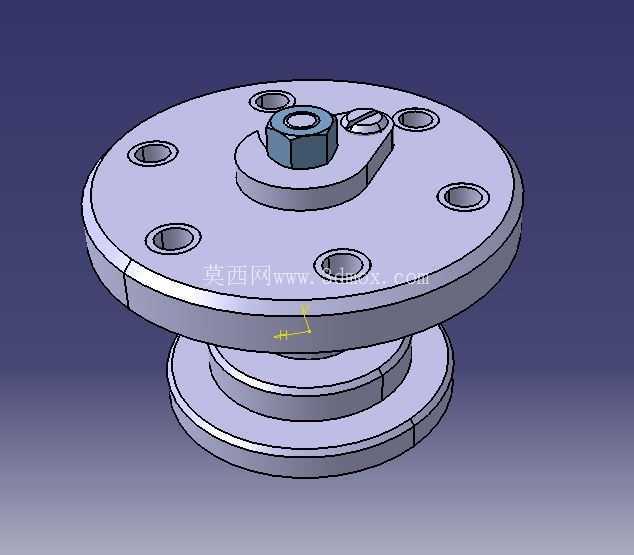

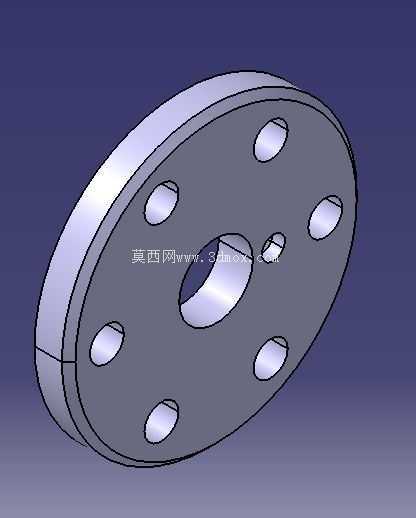

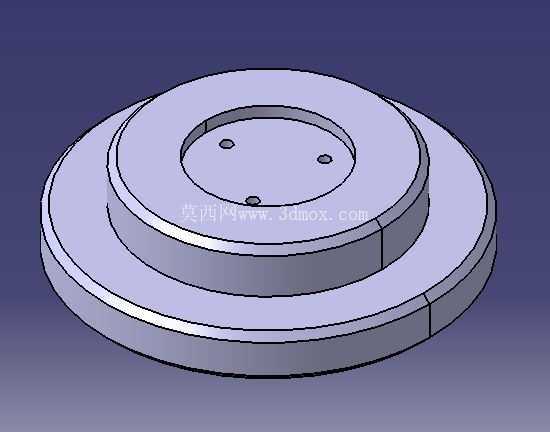

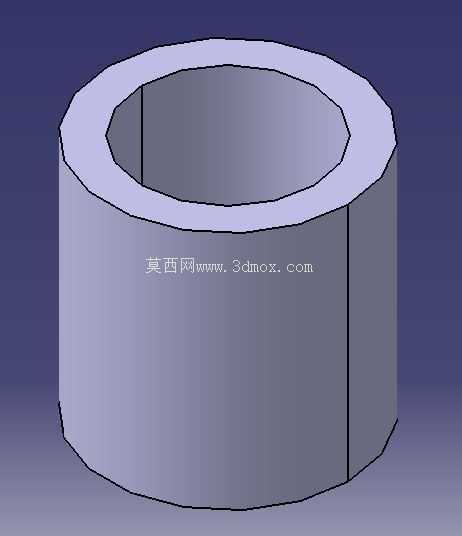

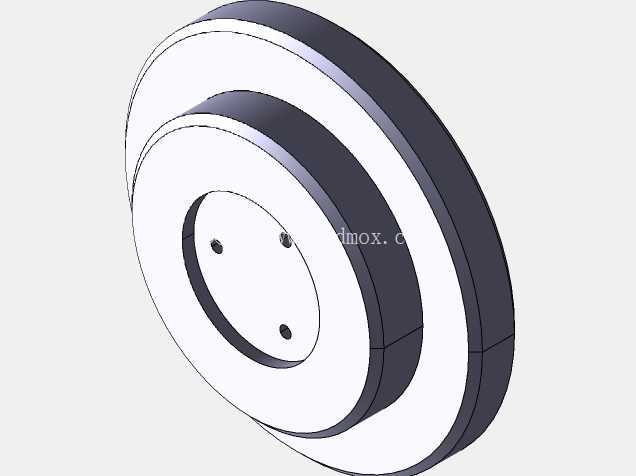

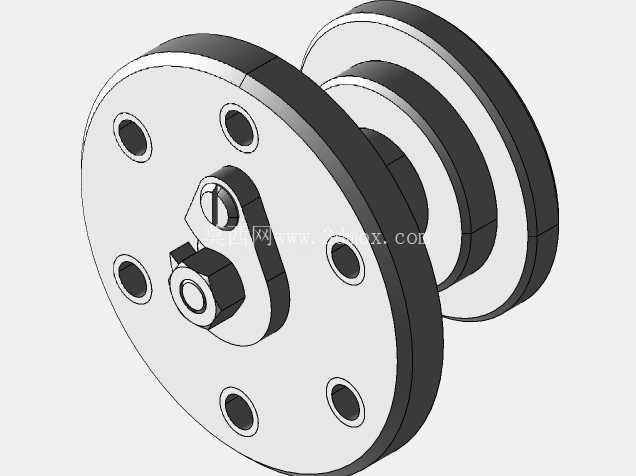

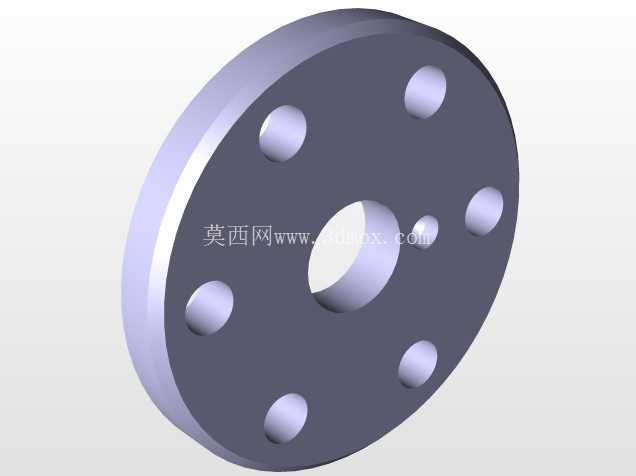

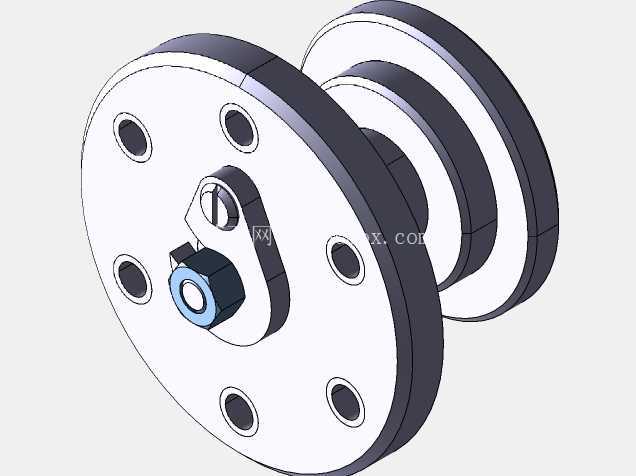

　　中间层为衬套夹具板，是整套夹具的核心定位部件，板上根据待加工减压阀零件的钻孔位置，预设了对应钻套安装孔，钻套采用过盈配合压装在夹具板上，钻孔时钻头沿钻套内孔进给，可有效避免钻头偏摆，同时减少钻头与夹具本体的磨损，钻套磨损后可单独更换，降低整套夹具的维护成本。夹具的夹紧单元采用六角螺母配合锁紧垫圈的结构，工件放置到位后，通过中心杆穿入工件基准孔，拧紧顶部的六角螺母即可通过锁紧垫圈的张力实现工件的均匀压紧，不会出现单点压紧导致的工件变形，适配减压阀这类薄壁壳体类零件的装夹需求，避免装夹应力导致零件加工后变形超差。在减压阀阀体类零件的批量钻孔加工场景中，这类圆盘式钻夹具是车间工序流转里极为常用的工装，主要承担钻孔工序的工件定位、夹紧功能，避免划线找正带来的效率损耗与位置度误差，保障同批次零件孔位的一致性。整套夹具采用分层圆盘式结构布局，底部为定位安装基座，可直接适配钻床工作台的T型槽安装位，安装时通过基座上的均布通孔完成螺栓锁紧，基座与工作台贴合面做了平面度处理，安装后整体同轴度偏差可控制在0.02mm以内，能满足减压阀类零件孔位的位置度公差要求。

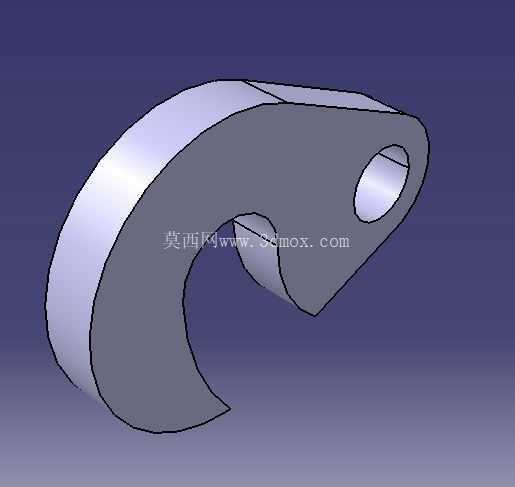

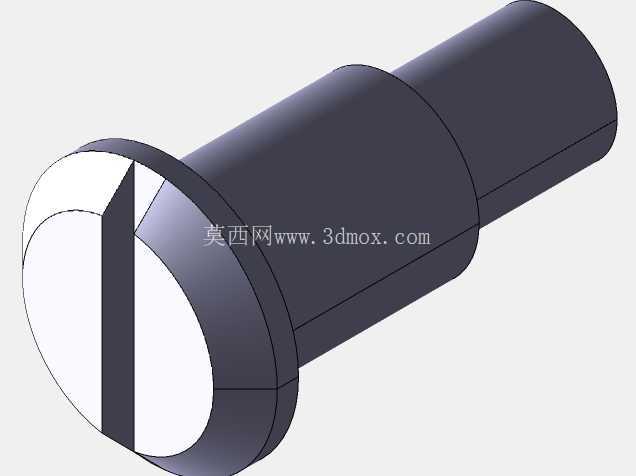

　　整套组件的结构组成非常简洁，除了底部安装基座、中心定位杆、衬套夹具板之外，仅配套锁紧垫圈、锁紧螺栓与六角螺母几个标准件，没有复杂的联动夹紧机构，车间一线操作人员无需复杂培训即可完成装夹操作，单件装夹时间可控制在10秒以内，非常适合中小批量减压阀零件的钻孔工序使用。从安装边界来看，整套夹具的最大外圆直径适配常规台式钻床、立式钻床的工作台行程范围，夹具总高度控制在钻床主轴的有效行程区间内，加工时无需额外垫高工件即可完成全孔加工，夹具上的操作缺口设计方便操作人员在装夹时快速对齐工件基准，也便于加工完成后快速取下工件，不会出现工件卡在夹具内的情况。

　　在实际加工场景中，这类夹具不需要搭配复杂的气动、液压夹紧单元，完全依靠机械结构实现定位夹紧，可靠性极强，即使在车间供电不稳定、没有压缩空气气源的加工点位也能正常使用，维护时仅需定期检查钻套磨损情况、锁紧螺纹的滑牙情况即可，日常维护成本极低。设计这类夹具时，核心思路是优先保证定位基准与零件设计基准重合，将减压阀零件的端面与中心孔作为定位基准，避免基准不重合带来的位置度误差，同时夹具的排屑空间做了预留，钻孔产生的铁屑可以顺着夹具板的间隙自然掉落，不会堆积在定位面上影响后续工件的装夹精度，每次装夹前仅需简单清理定位面即可，不需要复杂的清洁操作。

　　夹具上的多个均布安装孔，除了用于将夹具固定在钻床工作台上之外，也可以根据待加工零件的尺寸更换不同规格的衬套夹具板，实现一套基座适配多种规格减压阀零件的钻孔加工，提升了夹具的通用性，减少车间内同类型工装的储备数量，降低工装制作成本。对于钻孔工序来说，这类简易钻夹具的加工精度完全可以满足减压阀类零件的孔位公差要求，相比高精度的专用镗床夹具，其制作周期更短、成本更低，非常适合产品迭代较快、批量不算极大的减压阀生产场景，在中小规模的流体控制元件加工车间里，这类结构的钻夹具是钻孔工序的主流配置，既平衡了加工精度与生产效率，也兼顾了工装的制作成本与维护难度。
