数控冲孔机用模冲头运动仿真结构设计

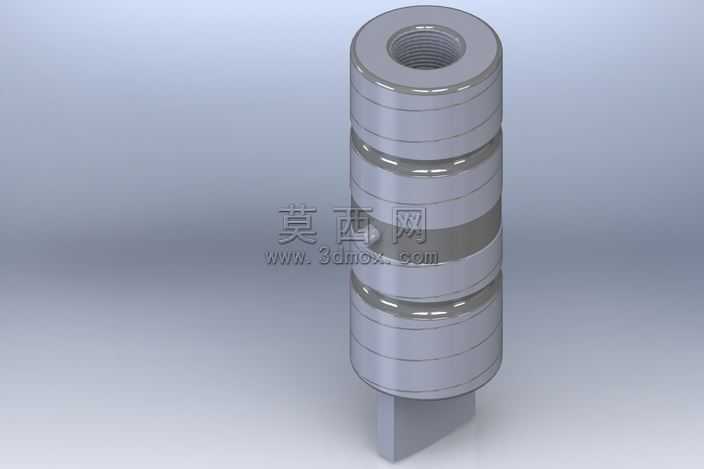

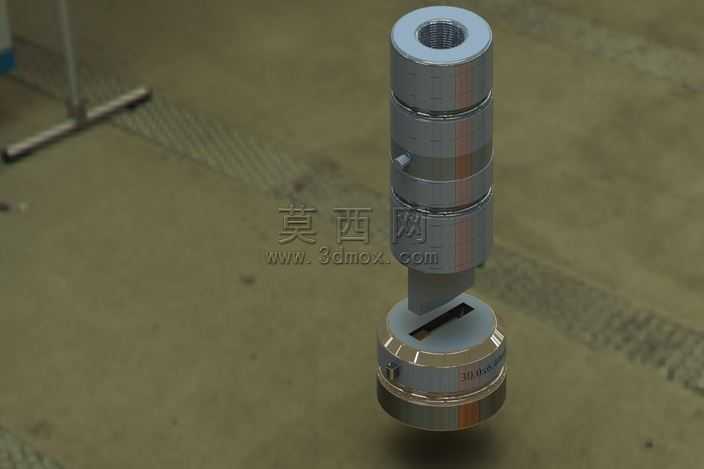

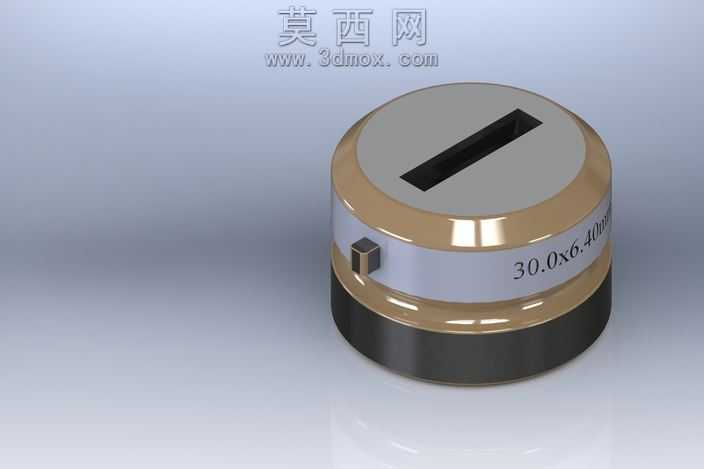

本作品为数控冲孔机配套的模冲头运动仿真三维设计，建模过程严格遵循机械加工工装的实际尺寸规范，先通过草图绘制完成冲头主体、底座、分层锁紧结构的轮廓线绘制，再通过旋转、拉伸、切除等基础特征完成各零件的主体建模，针对冲头端部的刃口结构、底座的定位槽、主体分层段的环形卡槽、顶部的内螺纹连接结构，均采用精细化的特征切除与倒角处理，还原实际加工零件的工艺细节。材质配置上，冲头刃口部分赋予高硬度合金钢材材质，调整金属粗糙度参数模拟淬火后的哑光金属质感，主体分层锁紧段赋予调质结构钢材质，添加细微的表面氧化纹理模拟实际工装的使用质感，底座部分添加镀铬亮面金属材质，区分不同功能部件的材质差异，提升模型的真实感。结构设计上采用分层叠装的柱式结构，顶部内螺纹用于连接冲孔机的冲压动力输出轴，中间分层段设置定位销与锁紧环结构，可根据冲孔加工的行程需求调整冲头的伸出长度，底部刃口与底座的定位槽精准配合，运动仿真过程中完整模拟冲头下行冲孔、上行复位的完整行程，验证各部件在运动过程中无干涉、定位精准，满足数控冲孔机连续冲压作业的精度要求。设计思路围绕小型数控冲孔机的轻量化冲孔作业需求展开，整体结构紧凑小巧，摒弃冗余的复杂结构，在保证冲头结构强度与冲压精度的前提下缩小整体体积，适配小型数控冲孔设备的安装空间，各连接部位均采用标准机械连接结构，便于后期的零件更换与维护，刃口部位的尺寸设计适配常见的薄型板材冲孔加工需求，可完成窄缝类的冲孔加工工序，运动仿真的参数设置匹配实际冲孔作业的冲压速度与行程距离，可直接用于数控冲孔机的工装选型参考与作业流程演示。
