X系列微型齿轮减速电机结构设计

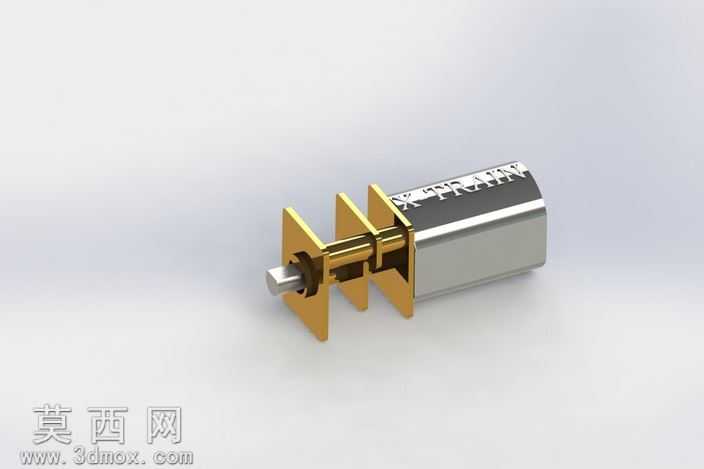

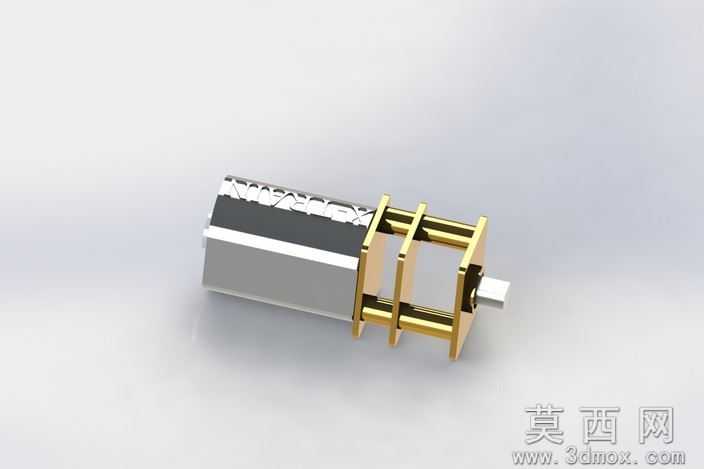

本作品为X系列微型齿轮减速电机的三维建模设计，整体采用SolidWorks完成全参数化建模，建模过程严格遵循微型减速电机的实际装配逻辑，对每一处结构细节都做了精准还原。模型整体分为直流驱动电机主体、多级齿轮减速传动组、输出轴组件、安装固定支架四个核心部分，各零件间的装配约束完全匹配实际生产中的公差配合要求，可直接用于装配干涉检查、运动仿真验证等设计环节。渲染阶段采用金属材质分层处理方案：电机外壳采用哑光镀铬金属材质，还原金属壳体的细腻磨砂质感，同时保留金属特有的微弱环境反射特性；减速机构的齿轮组、固定支架采用黄铜材质，调整材质粗糙度与金属度参数，模拟黄铜件加工后的温润金属光泽，区分不同金属部件的视觉层次；输出轴采用光亮不锈钢材质，突出轴类零件的精加工表面质感。结构设计上，该减速电机采用同轴式多级直齿轮减速布局，电机输出端的高速旋转动力依次经过各级减速齿轮的啮合传递，逐级降低转速同时放大输出扭矩，适配小体积大扭矩的微型驱动场景需求；两侧的固定支架采用一体化折弯式结构设计，预留标准安装孔位，可直接适配小型设备的安装固定需求；齿轮与轴的配合处做了轴肩定位结构设计，保证传动过程中齿轮不会发生轴向窜动，提升传动稳定性。建模过程中对齿轮的齿形参数做了标准化处理，齿距、齿顶高、齿根高均符合微型传动齿轮的设计规范，可直接用于齿轮啮合的运动仿真，验证传动过程中的齿面接触情况；电机外壳的散热槽、端盖卡扣、出线口等细节结构均做了1:1还原，保证模型的结构完整性。整体模型布线规整，无冗余几何面，各零件可单独导出用于工程图生成、3D打印验证等后续设计环节，能够为微型驱动设备的选型、改装、二次设计提供精准的三维参考依据。
