简化版家用电动轿车外观结构数模

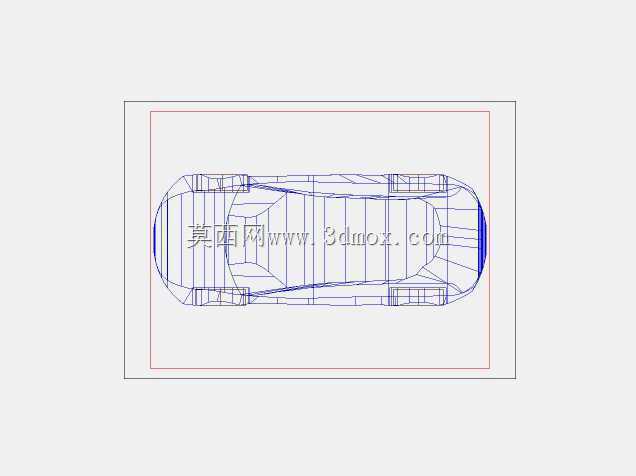

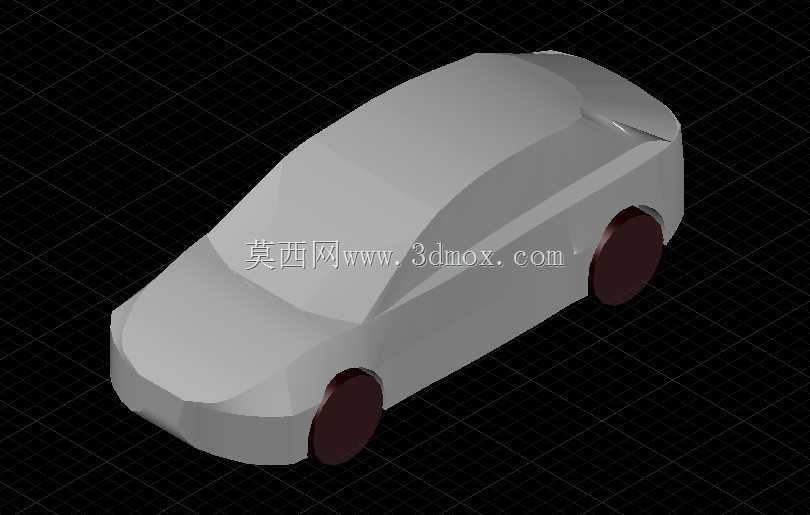

　　做整车前期概念方案的时候，这类低面数简化车身模型的使用频率其实很高，很多刚入行的结构工程师总觉得要做就做带全内饰、全底盘细节的完整数模，其实在造型评审、总布置初步校核、风洞仿真前置验证阶段，过度细化的模型反而会拖慢迭代效率。这个模型把车身外覆盖件做了一体化的曲面整合，没有拆分车门、引擎盖、后备箱盖这些独立分件，轮包位置做了适配常规18寸家用车轮的安装边界，轮心到翼子板上沿的预留高度留足了120mm的悬架跳动行程，不管是后续做麦弗逊前悬还是扭力梁后悬的硬点布置，都不会出现轮包干涉的问题。

　　从实际应用场景来说，这类简化模型首先会用在总布置的第一版硬点对齐环节，把R点、踏板位置、前挡风玻璃倾角这些基础参数先卡准，车身的A柱障碍角、前后悬长度、轴距轮距这些核心尺寸都可以在这个模型基础上快速调整，不用一开始就纠结曲面的G2连续性。很多人做概念阶段的风阻仿真，也会先用这类简化模型跑第一轮CFD计算，把车头迎风角度、车尾溜背斜率、轮拱扰流的大致方向定下来，等风阻系数的优化方向明确了，再去细化曲面的细节特征，能省掉大量反复改面的工作量。

　　设计思路上，这个模型刻意弱化了所有非必要的外观特征，没有做进气格栅、车灯、门把手这些外饰件的细节，把车身的核心型面关系放在第一位：车头的下压角度兼顾了行人保护的头部碰撞空间要求，前保险杠的下沿高度留足了140mm的通过性边界，不会出现普通家用车过减速带磕前唇的问题；车顶的溜背线条从B柱之后开始缓慢收窄，既保证了后排乘客的头部空间，也能让车尾的气流分离点尽量靠后，降低高速行驶的压差阻力；车尾的上沿做了微微上翘的鸭尾结构，不用额外加装尾翼就能提供一定的下压力，高速行驶时的车尾稳定性会更好。

　　尺寸边界方面，这个模型的整体外廓尺寸参考了主流紧凑级家用电动车的参数，车长控制在4.6米左右，车宽1.83米，车高1.44米，轴距2.7米，刚好能满足A级车的内部空间要求，转弯半径也能控制在5.5米以内，适配城市通勤的使用场景。轮距的设定前后都在1.58米左右，轮包的内宽留足了235mm宽度轮胎的安装空间，后续如果要做高性能版本的宽胎适配，只需要微调轮包外沿的曲面就行，不用大改整个侧围的型面。车身底部做了纯平的简化处理，刚好对应电动车电池包平铺在底盘的结构特点，没有燃油车的排气通道凸起，后续做电池包的布置校核时，可以直接把电池包数模对齐到底盘平面，快速验证电池包的离地间隙、碰撞防护边界是否满足要求。

　　很多做教学演示、场景搭建的从业者也会用到这类简化模型，比如做智能驾驶的仿真场景搭建，不需要高精度的车身细节，只要外廓尺寸准确、型面特征符合主流家用车的视觉特点，就能用来做摄像头、雷达的识别算法测试；做展厅的VR交互场景时，这类低面数模型对硬件的负载更低，大场景下加载几十台同类型车辆也不会出现卡顿，渲染效率比高精度模型高很多。还有做工业设计的学生做课程设计时，也可以在这个模型基础上改型，调整车身的型面特征、外饰细节，快速生成不同风格的设计方案，不用从零开始搭建车身基础曲面，能把更多精力放在设计创意的落地验证上。

　　需要注意的是，这类简化模型不能直接用来做开模数据，它的曲面精度只到概念阶段的要求，没有考虑冲压的拔模角度、零件的安装公差、焊接边的预留这些生产端的要求，后续如果要进入工程化阶段，还需要把每个覆盖件拆分开，重新做曲面的精度优化，增加安装定位结构、加强筋、卡扣位这些细节特征，还要做碰撞安全、NVH性能的仿真验证，才能最终用到量产车型的开发里。但在项目前期的方案迭代阶段，这类模型的实用性远高于高精度的完整数模，能帮团队快速对齐设计方向，减少无效的细化工作，把有限的时间用在核心参数的验证和优化上。
