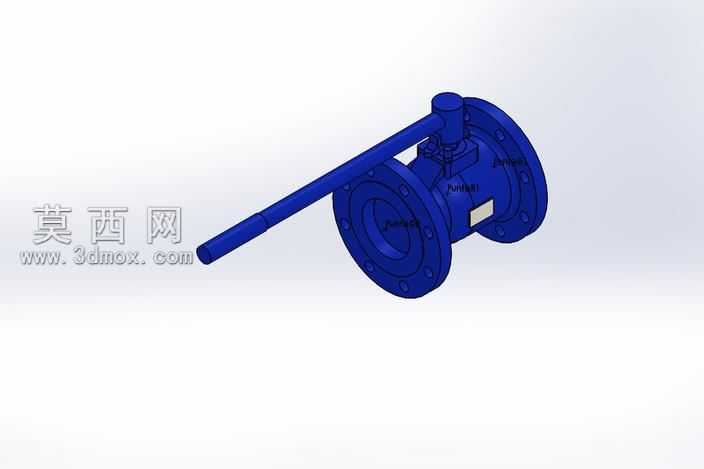

斯派莎克法兰式手动球阀三维结构设计

本作品为斯派莎克M40SiISO系列法兰式手动球阀的三维参数化建模成果，建模过程严格遵循产品实际尺寸规范与工业设计标准，完整还原了该款球阀的全部结构细节。建模阶段首先梳理球阀的核心组成逻辑，将整体结构拆分为阀体、法兰连接端、球体密封组件、阀杆传动结构、加长操作手柄五大核心模块，逐个完成零件的特征构建：阀体部分采用旋转凸台结合拉伸切除的方式完成流道、腔体的成型，精准还原法兰端的螺栓孔分布、密封面凸台结构，保证法兰连接尺寸符合ISO标准的安装匹配要求；球体密封组件部分构建了带通孔的球形阀芯、密封阀座的配合结构，还原阀芯与阀杆的卡接传动关系，确保虚拟装配后阀芯可随阀杆完成90度旋转的启闭动作；操作手柄采用加长杠杆式结构，建模时还原了手柄与阀杆的连接方榫、手柄尾部的防滑握持结构，符合手动操作的人机工程设计逻辑。材质与渲染阶段，针对工业阀门的实际应用场景，为阀体、法兰、阀杆、手柄等金属部件赋予哑光蓝色工业漆材质，还原铸钢阀门喷涂后的表面质感，密封件部位赋予深色橡胶材质，金属部件边缘添加细微的倒角与圆角特征，模拟实际机加工后的工艺细节，渲染时采用柔和的工业产品布光方式，清晰展现各部件的装配关系与结构轮廓，避免过度光影效果掩盖结构本身的设计细节。设计过程中重点考量了阀门的装配合理性，所有零件的配合公差均参考实际工业阀门的装配要求设置，既保证虚拟装配时无干涉问题，也能直观展现法兰球阀的流体通断原理：当手柄与流道方向平行时，阀芯通孔对齐两端流道，管路处于导通状态；当手柄旋转90度与流道垂直时，阀芯球面阻断流道，实现管路截断。整体建模过程兼顾了结构准确性与展示直观性，既可以作为工业阀门设计的参考案例，也可用于流体管路系统的装配模拟、产品展示教学等场景，完整呈现了法兰式手动球阀从零件结构到整体装配的全部设计细节，符合工业级三维模型的精度要求。
