法兰式工业节气门结构三维设计

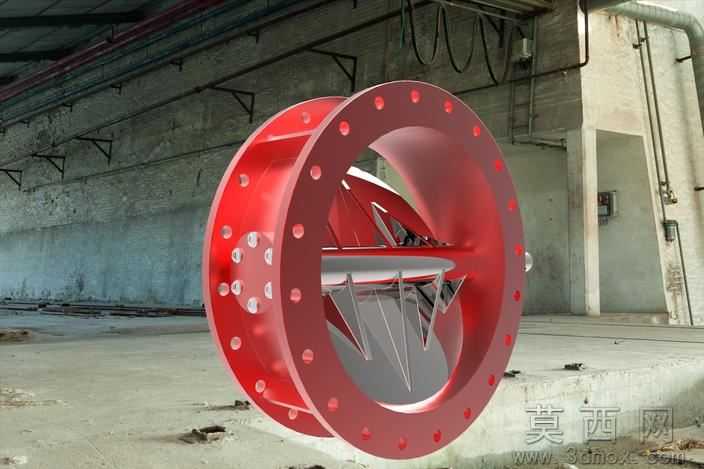

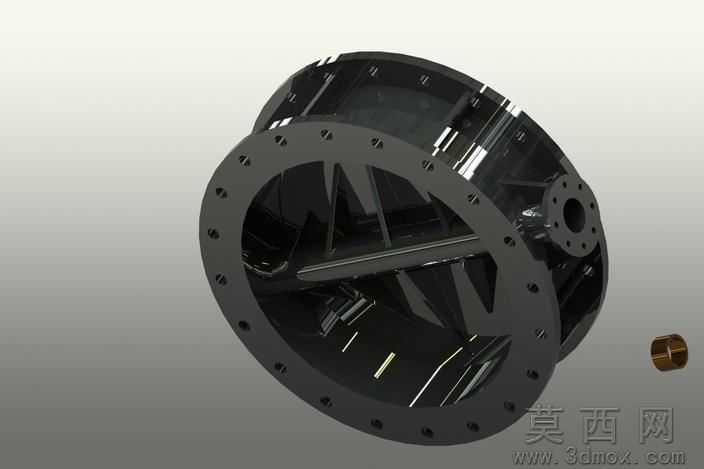

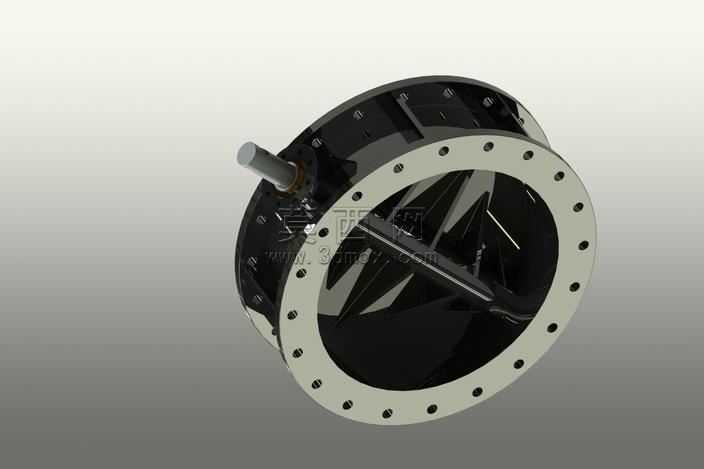

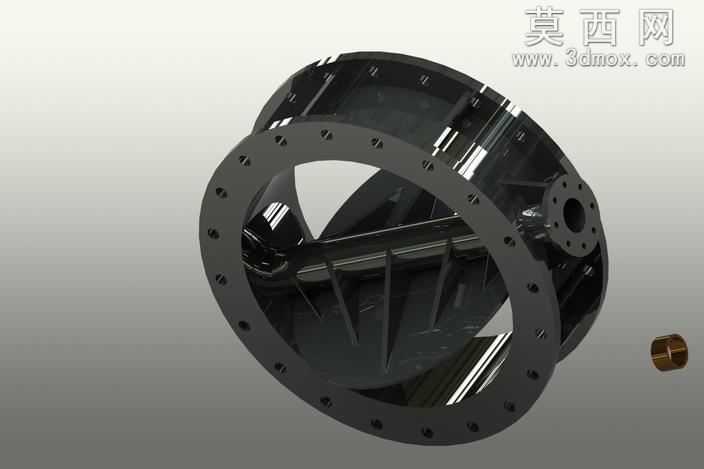

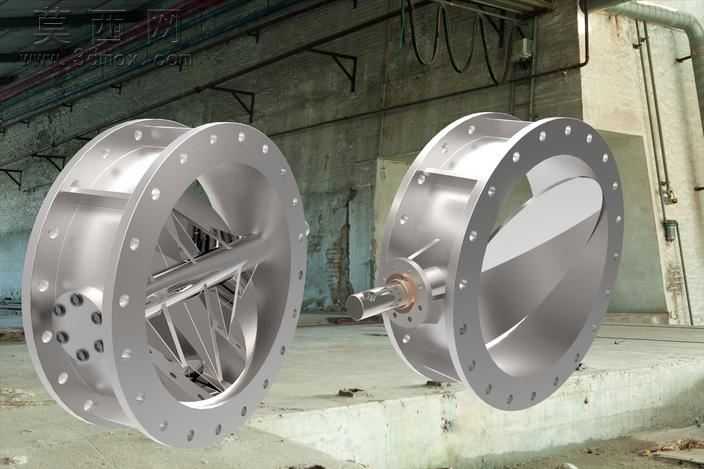

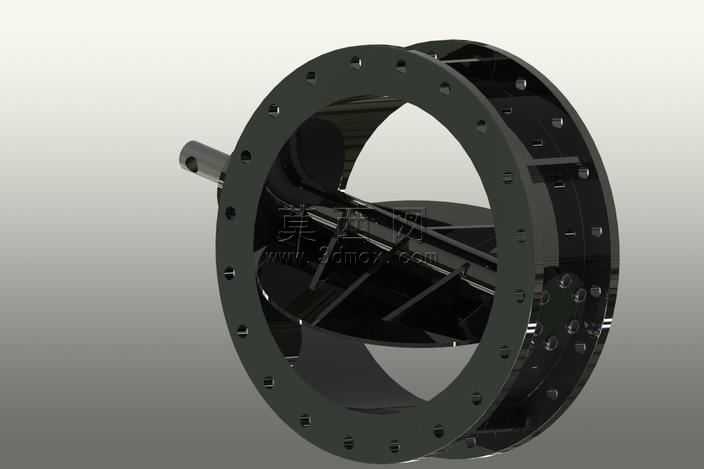

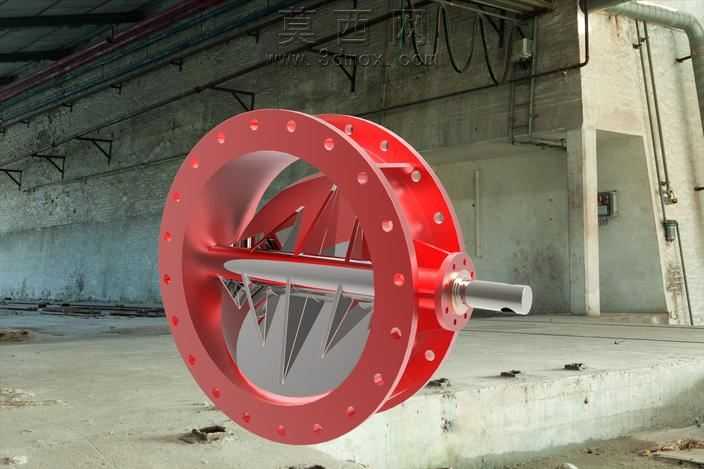

本作品为法兰连接式工业节气门的三维设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先基于法兰连接的通用安装标准确定主体外轮廓尺寸，对两端带均布螺栓孔的法兰盘进行参数化草图绘制，通过拉伸、阵列特征完成法兰基体建模，保证螺栓孔的位置度与通径尺寸符合工业管路对接的通用要求。中部阀腔部分采用回转类特征构建流道内壁，针对大口径流道的过流需求，对内部导流结构做了曲面优化，通过放样、曲面剪裁特征构建出流线型的导流支撑筋，减少流体经过阀腔时的压损与紊流现象。核心节流部件采用薄板类特征构建阀瓣结构，搭配中心传动轴完成装配约束，对传动轴与阀瓣的连接部位做了加强结构设计，通过凸台、倒角特征提升连接处的结构强度，同时在传动轴伸出端设计了适配执行器的连接轴段，预留了键槽与定位台阶，可直接适配标准气动或电动执行器的安装接口。渲染阶段针对工业产品的展示需求，为法兰与阀体外壁赋予哑光红色工业漆材质，调整材质的粗糙度与金属基底参数，还原工业阀门漆面的颗粒质感与轻微反光特性；内部导流结构与阀瓣赋予抛光金属材质，调整反射率与高光参数，体现金属加工面的光洁质感；传动轴部分采用镀铬金属材质，突出轴类零件的加工精度与耐磨属性。场景搭建选用工业厂房水泥地面与混凝土墙面作为背景，添加柔和的环境漫反射光与局部补光，突出阀体的结构层次与材质差异，同时通过剖切视角的渲染设置，清晰展示阀腔内部的导流结构与阀瓣的装配位置，让观看者可以直观理解节气门的通流逻辑与动作原理。设计过程中重点考量了产品的装配合理性，所有连接部位均预留了标准件的安装空间，法兰螺栓孔的阵列间距、传动轴的轴径尺寸均参考现有工业阀门的通用标准，保证模型可直接用于后续的工程图导出、结构仿真与3D打印验证，内部导流筋的布局经过多轮调整，在保证结构支撑强度的前提下尽可能减少对流道的遮挡，兼顾结构可靠性与流体通过性能。
