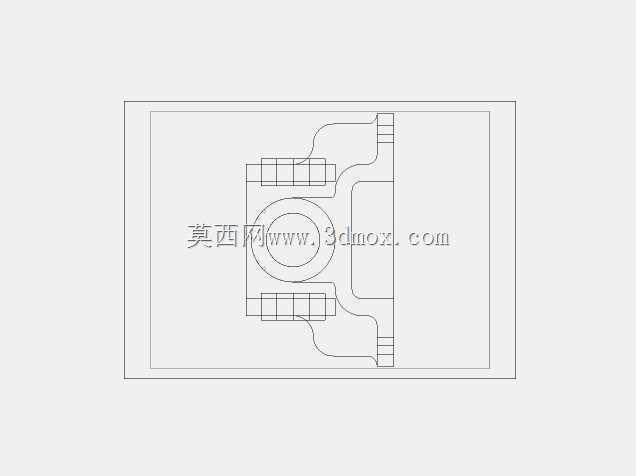

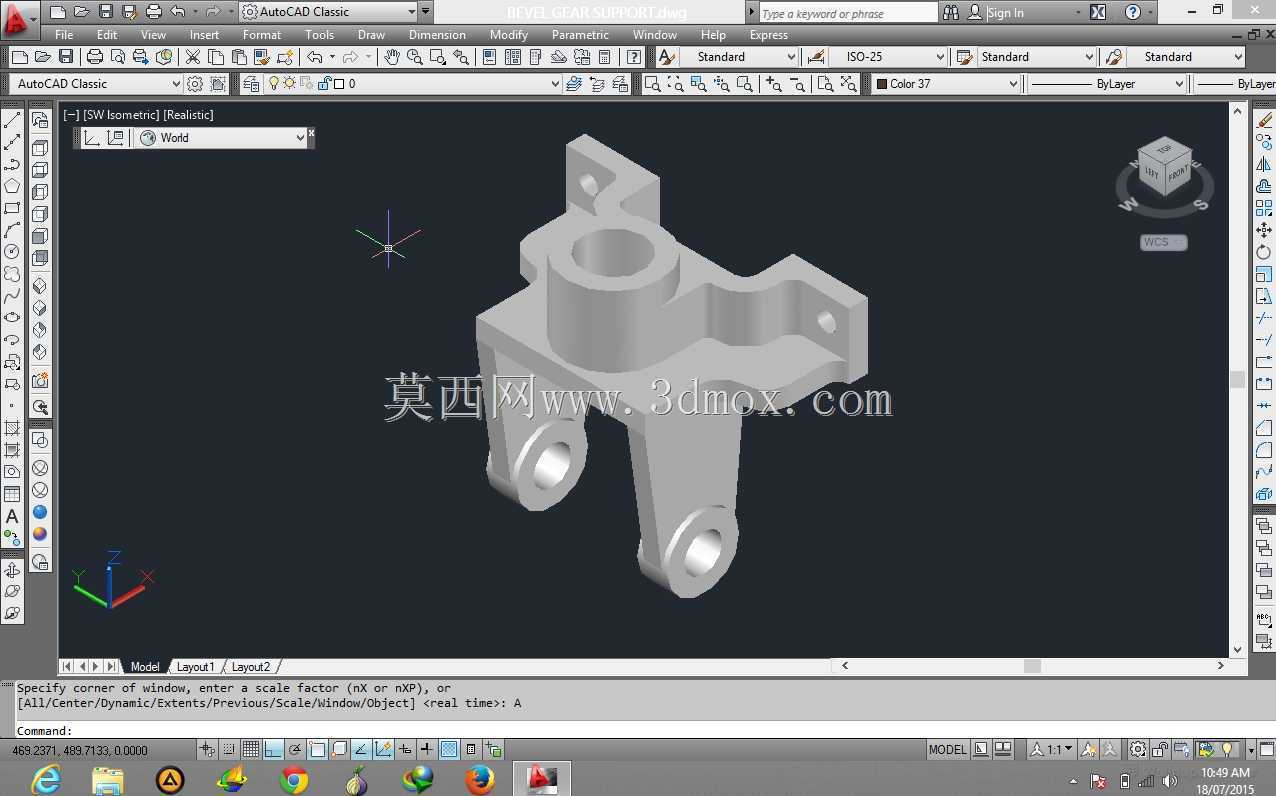

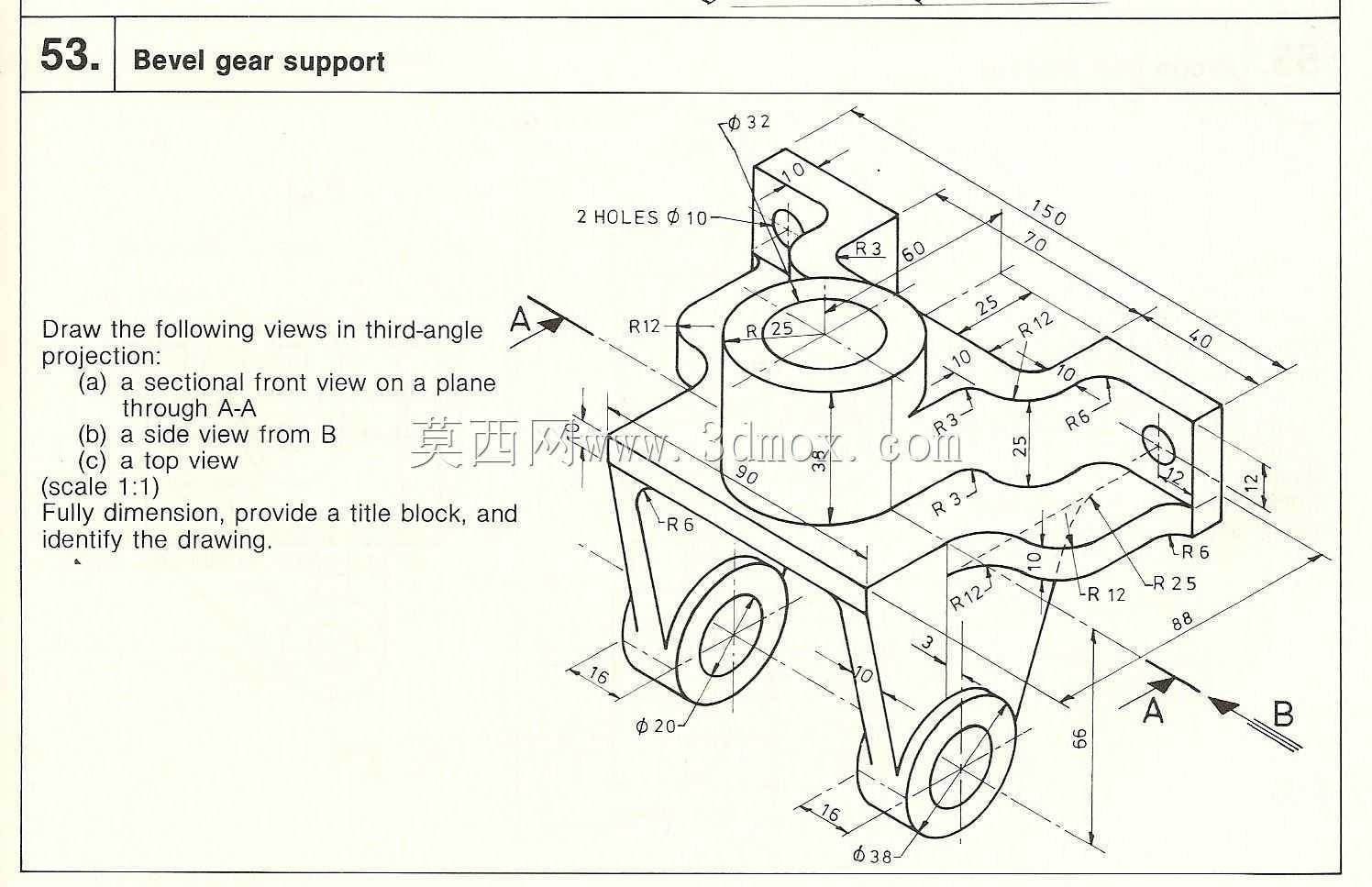

在各类带锥齿轮换向的传动机构中,这类支撑支架是保障锥齿轮啮合精度的核心承载零件,常见于机床进给箱、小型农机传动端、工业减速机的换向模块、输送设备的转角传动单元里,但凡需要把水平轴和垂直轴通过锥齿轮实现动力换向的场景,都需要这类支架为齿轮轴提供稳定的安装基准,避免齿轮运转时出现轴系窜动、啮合间隙偏移的问题。从结构设计逻辑来看,这个支架采用了一体化铸造成型后再做机加工的工艺路线,主体的圆筒结构是主轴承的安装位,内壁预留了轴承配合的公差带,能够适配标准深沟球轴承或者圆锥滚子轴承的安装,直接承托锥齿轮的输入轴端,保证轴的回转同轴度。下方延伸出的两个带同轴孔的支脚,是整个支架的下部安装固定点,两个支脚的孔位保持严格的同轴度要求,
用来穿装铰接销轴或者固定螺栓,既可以把支架锁定在设备的基座平面上,也能在需要微调啮合间隙的结构里作为铰接转轴,实现小范围的角度调整,适配锥齿轮啮合时的侧隙校准需求。侧方延伸出的带孔凸台是辅助安装位,用来固定齿轮轴的端盖或者限位挡圈,防止轴系在承受轴向载荷时出现窜动,同时这个凸台的平面和主筒体的轴线保持严格的平行度,保证端盖安装后不会对轴承产生偏压。在实际安装边界上,主筒体的内径尺寸需要和选配的轴承外径保持过渡配合,两个下支脚的孔中心距要和设备基座上的安装孔位严格匹配,侧方凸台的安装孔位置要避开齿轮运转时的齿顶圆轨迹,防止出现运动干涉。设计时特意把支架的受力筋做了圆弧过渡处理,没有采用直角连接结构,一方面是减少铸造时的应力集中,
避免支架在承受交变载荷时出现开裂,另一方面也能在不额外增加壁厚的前提下提升整体的结构刚性,减少齿轮高速运转时的支架共振。这类支架在装配时,首先要把下支脚的固定件预紧不锁死,然后调整锥齿轮的啮合接触斑,当接触斑位于齿面中部、侧隙符合设计要求后,再把所有固定螺栓按照对角顺序锁紧,同时侧方凸台的端盖要调整好垫片厚度,给轴承预留合适的轴向游隙,避免轴承运转时过热抱死。和普通的平板式齿轮安装座相比,这种一体化支架的优势在于所有安装位的位置度可以通过一次装夹加工完成,不需要额外拼接多个零件,装配累积误差更小,能够长期维持锥齿轮的啮合精度,尤其适合在转速不高但载荷存在波动的传动场景下使用,比如小型粮食加工设备的转角传动、
自动化生产线的转角输送模块、小型工程机械的操作机构传动端,都能看到这类结构的应用。在建模过程中,需要重点关注几个关键尺寸的公差配合:主筒体轴承孔的圆柱度、两个下支脚安装孔的同轴度、侧方凸台安装面和主筒体轴线的平行度,这几个形位公差直接决定了后续装配后齿轮的运转平稳性,如果公差超差,很容易出现锥齿轮偏磨、运转噪音大、轴承提前失效的问题。另外支架的壁厚设计要兼顾强度和轻量化,主筒体的壁厚要满足轴承压装时的强度要求,不会因为压装轴承出现筒体变形,支脚部分的厚度要能承受齿轮传递扭矩时产生的倾覆力矩,不会在长期载荷下出现支脚变形导致轴系倾斜。
