传动轴用万向铰接接头结构设计

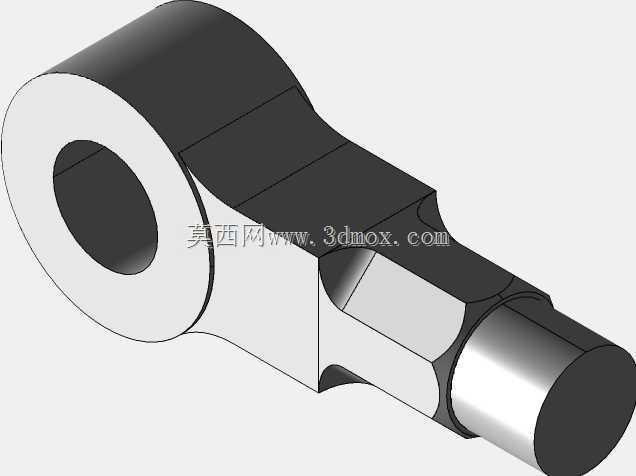

　　在各类需要轴线夹角补偿的机械传动场景中，这类万向铰接接头是解决轴系不对中传动问题的核心部件，常见于机床进给传动链、工业设备动力传输单元、小型工程机械的动力输出端，能够在两轴存在一定角度偏移的工况下稳定传递扭矩，避免刚性连接带来的轴系憋劲、轴承额外载荷、传动卡滞等问题。从结构设计逻辑来看，该接头采用叉形端与耳轴端配合的经典铰接形式，配合锥销实现铰接副的定位与锁紧，避免铰接部位在交变载荷下出现松脱，同时预留了合理的铰接转动间隙，保证在允许的摆角范围内转动顺畅无卡滞。从尺寸边界来看，接头各段轴径、连接段长度、铰接部位的回转半径都经过匹配设计，叉形端的开口尺寸与耳轴端的配合段公差需控制在合理范围，既要保证装配时的可操作性，

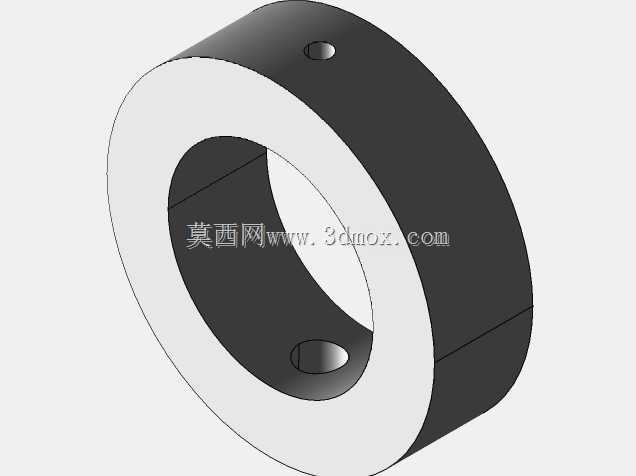

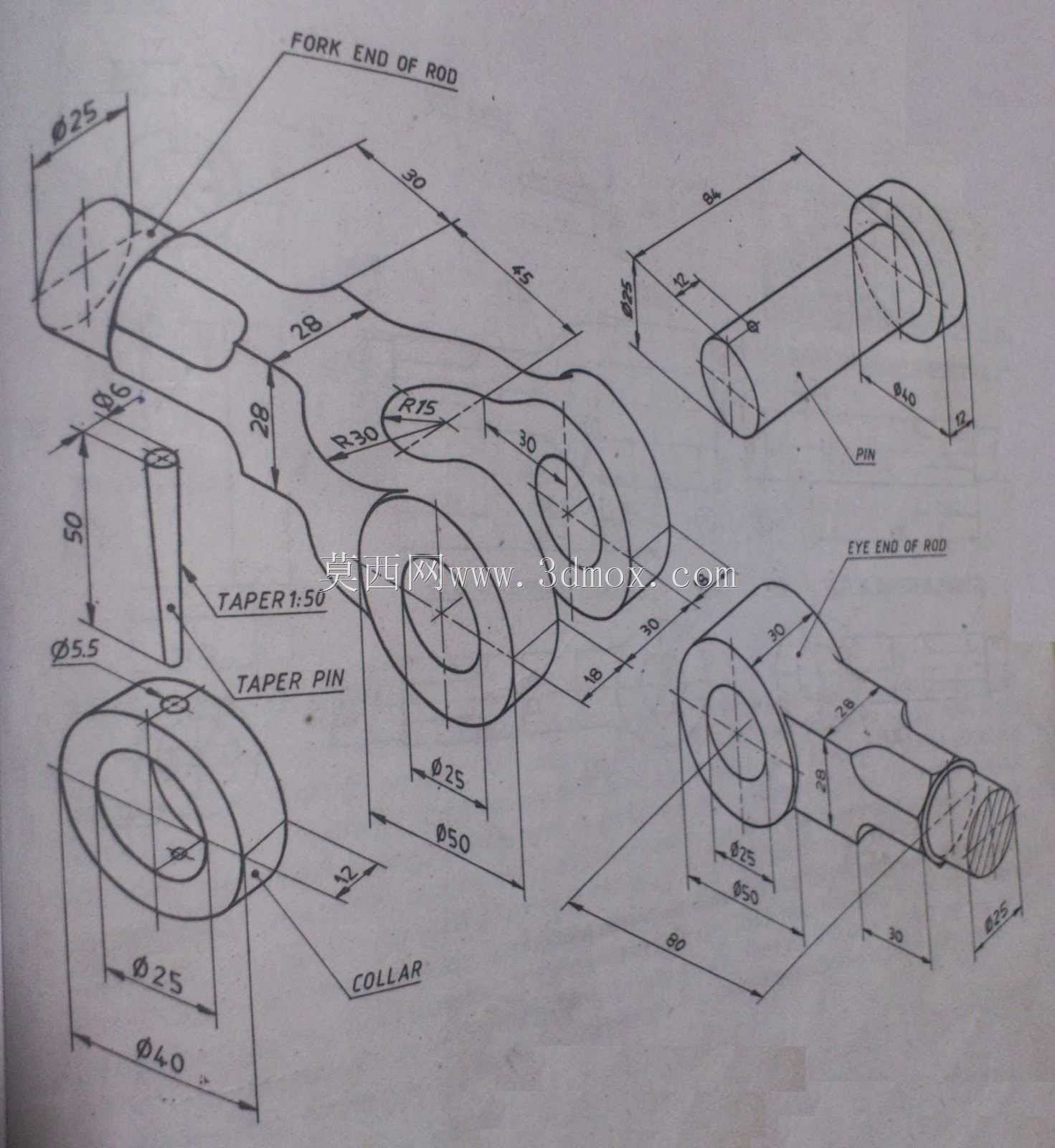

　　也要避免配合间隙过大带来的传动回程误差，其中标注的锥度1:50的锥销结构，能够实现铰接部位的自锁定位，无需额外的防松结构即可满足中低载荷传动场景的防松需求。接头的安装边界需要匹配对接轴的轴径尺寸，其中一端的轴套段内径与对接轴外径采用过渡配合，通过径向销孔实现周向固定，另一端的叉形铰接结构与配套的耳轴端对接后，穿入锥销完成铰接副的组装，组装后需验证铰接部位的摆动灵活性，确保在设计允许的最大摆角范围内无干涉，同时铰接部位的接触面需做适当的表面硬化处理，降低长期摆动带来的接触磨损，延长部件的使用寿命。在实际选型应用中，需要根据传递的额定扭矩、两轴的最大偏移角度、工作转速来匹配对应尺寸的接头，避免小规格接头在大载荷工况下出现铰接部位断裂、

　　销钉剪切失效的问题，同时安装时需保证铰接副的转动平面与轴系偏移平面重合，避免附加的交变载荷作用在铰接部位。该接头的整体结构没有冗余设计，所有尺寸都服务于传动扭矩传递与角度补偿的核心功能，各段的倒角、圆角设计既避免了应力集中，也方便装配过程中的部件导入，轴段上的销孔位置经过精准定位，保证组装后两轴的同轴度偏差在允许范围内，减少传动过程中的振动与噪音。
