内燃机气门往复驱动挺杆结构

　　气门挺杆是内燃机配气机构中承担凸轮动力传递、驱动气门完成往复启闭动作的核心传动零件，在整套动力系统的配气链路里处于凸轮轴与气门杆之间的中间传力位置，其结构设计合理性直接决定发动机进排气相位的执行精度、高速运转下的动态响应能力以及整套配气机构的服役寿命。

　　从实际装机的应用场景来看，这类挺杆广泛适配小排量通用汽油机、小型柴油机以及固定式动力机组的配气系统，安装在发动机缸体对应的挺杆导向孔内，工作时下端球面或平面端始终与凸轮轴的凸轮型面保持贴合，上端通过预留的凹孔结构与推杆或者气门杆端部形成配合，把凸轮旋转产生的偏心升程转化为沿缸体导向孔轴线方向的直线往复运动，精准控制进气门、排气门按照预设的配气相位开启和关闭，完成气缸进气充量与废气排出的流程。

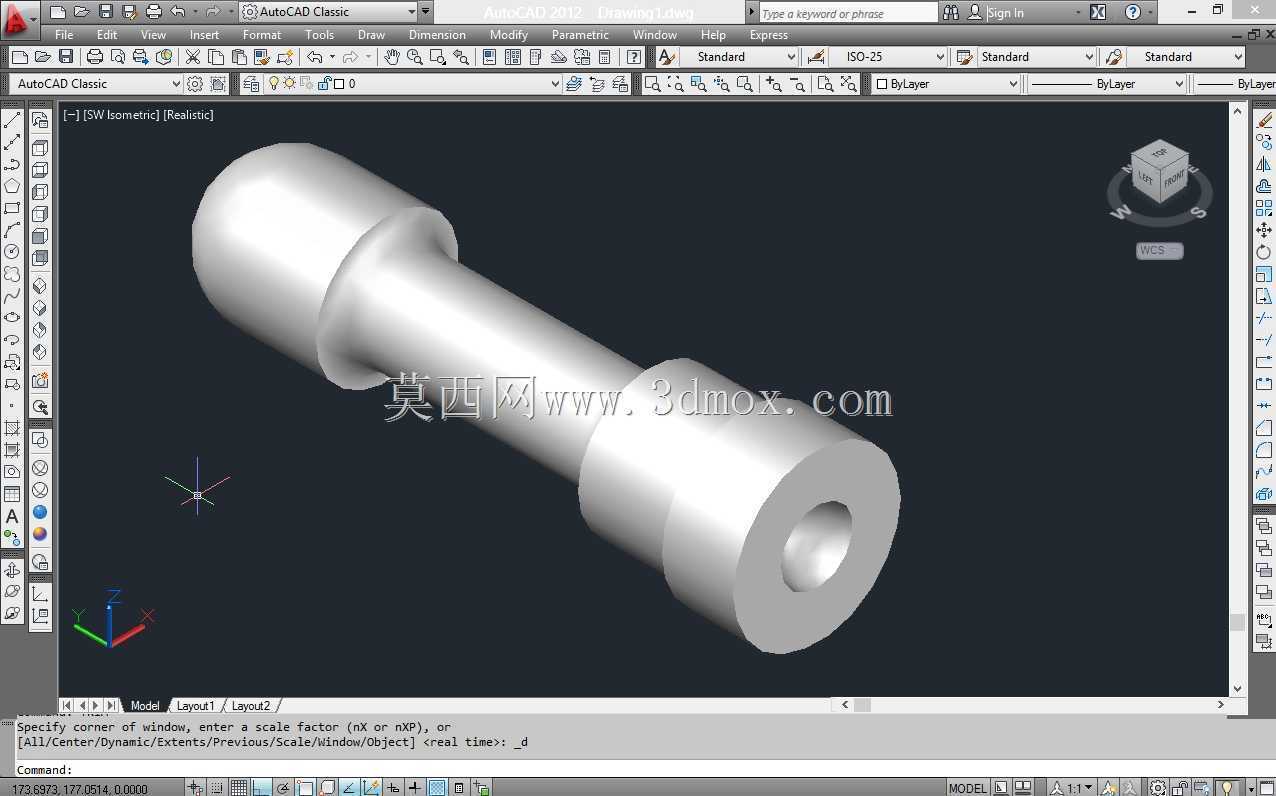

　　在结构设计思路上，该挺杆采用整体回转体的轴对称构型，整体沿轴向分为三段功能区域：下端为大直径的盘状承压端头，端头外侧加工有圆滑过渡的弧面，既可以增大与凸轮型面的接触面积，降低凸轮接触位置的接触应力，避免凸轮表面出现点蚀、异常磨损，也能在凸轮推动挺杆升降的过程中，借助接触面的摩擦力带动挺杆绕自身轴线缓慢自转，让承压端面的磨损均匀分布，避免局部长期单点接触出现磨损失效；中间段为细长的杆身，杆身直径与缸体上的导向孔形成小间隙滑动配合，间隙量通常控制在0.02~0.08mm区间，既可以为挺杆的往复运动提供精准的径向导向，抵消凸轮转动带来的侧向分力，避免挺杆运动过程中出现卡滞、偏磨，也能预留合适的热膨胀间隙，防止发动机工作升温后零件热胀抱死；上端为带中心盲孔的套接端头，端头外径大于中间杆身，中心盲孔的尺寸与推杆球头或者气门杆端部形成匹配，装配时可以快速完成对位套接，保证传力过程中作用力始终沿零件轴线传递，不会出现侧向滑脱。

　　外形尺寸与安装边界的设计需要同时匹配动力舱的布置空间与运动行程要求：整体总长度需要覆盖凸轮基圆位置到气门完全开启时的端部距离，保证凸轮最大升程状态下，挺杆上端依然有足够的套接深度，不会出现传动件脱开；下端承压端头的外径需要大于凸轮型面的工作宽度，保证凸轮在整个升程段转动时，接触轨迹完全落在挺杆承压端面范围内，不会出现边缘接触导致的应力集中；中间杆身的外径与导向孔的配合长度需要满足长径比要求，通常导向配合长度不小于杆身直径的1.5倍，以此提升往复运动的导向刚性，抑制高速运转时挺杆的横向振动；上端端头的外圆需要预留足够的避让空间，保证挺杆上升到最大行程位置时，端头不会与缸体上方的推杆室壁面、气门弹簧下座发生运动干涉。

　　功能特性层面，该轴对称回转结构完全适配车削、无心磨的批量加工工艺，所有外圆面可以一次装夹完成精加工，容易保证各段轴颈的同轴度要求，量产时零件一致性容易控制；工作过程中，挺杆把凸轮的旋转运动平顺转化为直线驱动力，自身的滑动导向结构可以抵消凸轮带来的侧向载荷，避免气门杆承受额外的侧向弯矩，减少气门导管的异常磨损；端面的自转特性可以让摩擦副表面均匀润滑，配合发动机机油的持续喷淋，在承压接触面形成稳定油膜，降低摩擦损耗与磨损速率。在进行三维建模时，需要重点校验各段过渡位置的圆角半径，避免台阶位置出现应力集中，同时要模拟整个升程区间的运动包络，确认挺杆在全行程内和周边缸体、弹簧、传动件之间都保留足够的安全间隙，还要核对上端盲孔的深度与配合件的插入长度，保证气门完全开启时配合件不会触碰到盲孔底面，气门完全关闭时也不会出现配合松脱。
