31立方散装物料运输半挂筒仓拖车结构

　　在散装粉状物料的中长途干线运输场景里，这类31立方容积的筒仓半挂拖车是建材、化工粉料流通环节的核心载具，区别于栏板、厢式货运挂车，它完全针对粉煤灰、水泥、散装矿粉这类易扬尘、需密封储运的物料设计，全程依靠密闭罐体完成装载、运输、卸料作业，全程无物料撒漏，也能避免外界水汽、杂质混入货料当中，适配商混站、粉料加工厂、大型基建项目的物料转运需求。

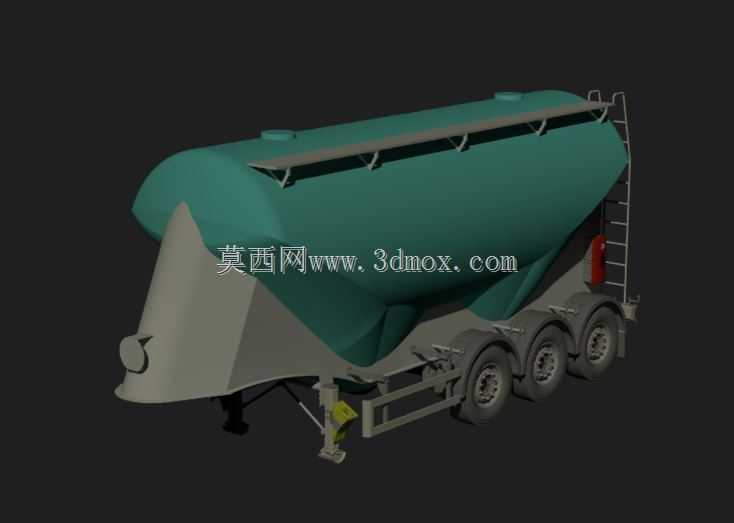

　　从实际作业逻辑出发，这款拖车的罐体采用卧式斜置布局，罐体前段收窄形成锥角出料结构，后段为等径储料仓，整体重心经过匹配调校，在满载31立方粉料的状态下，整车质心高度控制在常规半挂货运车辆的安全区间内，高速行驶、匝道过弯时的侧倾稳定性符合道路货运车辆的安全要求。罐体顶部设置有进料口与安全防护走台，侧边布置爬梯连通地面与罐顶作业面，爬梯踏步做了防滑结构设计，方便作业人员登顶完成进料口启闭、罐体检查等操作，走台周边设置连续防护栏，避免高处作业坠落风险。

　　行走机构采用三轴布置，匹配重载型车桥与钢板弹簧悬架，单轴载荷满足公路货运的轴荷限值要求，能够适配国内绝大多数等级公路的通行要求，轮胎选用重载货运专用轮胎，承载能力与抗磨损性能匹配散装物料运输的高频重载工况。车架部分采用高强钢焊接结构，主纵梁为变截面工字梁结构，在牵引销位置、悬架安装位置做了局部加强，焊接节点处预留应力释放结构，避免长期重载颠簸下出现焊缝开裂、结构变形问题。罐体支撑结构采用整体式副梁设计，副梁与主车架通过高强度螺栓连接加焊接的方式固定，罐体与副梁之间设置缓冲垫，吸收行驶过程中路面传递的振动，避免罐体与车架硬连接造成的局部应力集中。

　　卸料系统布置在罐体前段锥角位置，配套的卸料管路接口预留标准快装连接位，能够匹配不同站点的粉料输送管路，依靠罐内加压的方式实现粉料流化卸料，卸料速度、剩余率都能满足散装粉料运输的作业效率要求。罐体尾部设置有操作平台与卸料阀操作位，作业人员站在地面即可完成卸料阀门的启闭操作，不需要登高作业。支腿机构布置在挂车前部牵引销后方位置，采用联动式机械支腿，在挂车与牵引车脱离时能够稳定支撑罐体前部载荷，支腿底部设置大尺寸支撑盘，在松软地面停放时也能避免支腿下沉。

　　建模过程中，首先根据31立方的有效容积要求反推罐体的直径、锥段角度、筒体长度参数，确保罐体内部几何容积满足设计要求，同时锥段角度大于粉料的自然安息角，避免卸料时罐内残留物料堆积。之后匹配三轴半挂的通用车架参数，确定牵引销位置、轴距、轮距、后悬尺寸，确保整车的转弯半径、通过性符合道路通行要求。爬梯、走台、防护栏等附属结构按照人体工程学尺寸设计，爬梯踏步间距300mm，走台宽度600mm，防护栏高度1200mm，完全满足车辆作业的安全规范。所有管线布置都沿着车架纵梁内侧排布，预留足够的固定卡扣位置，避免行驶过程中管线晃动磨损，同时预留足够的检修空间，方便后期维护时拆装更换部件。

　　这款结构模型完整还原了筒仓拖车的所有核心结构特征，没有省略关键的连接节点、加强结构、附属作业部件，能够直接用于结构受力分析、作业流程模拟、改装方案设计等场景，对于专用车设计人员、散装物流设备选型人员来说，能够直观了解该类设备的结构布局与尺寸边界，为后续的方案优化、参数匹配提供准确的三维参考依据。
