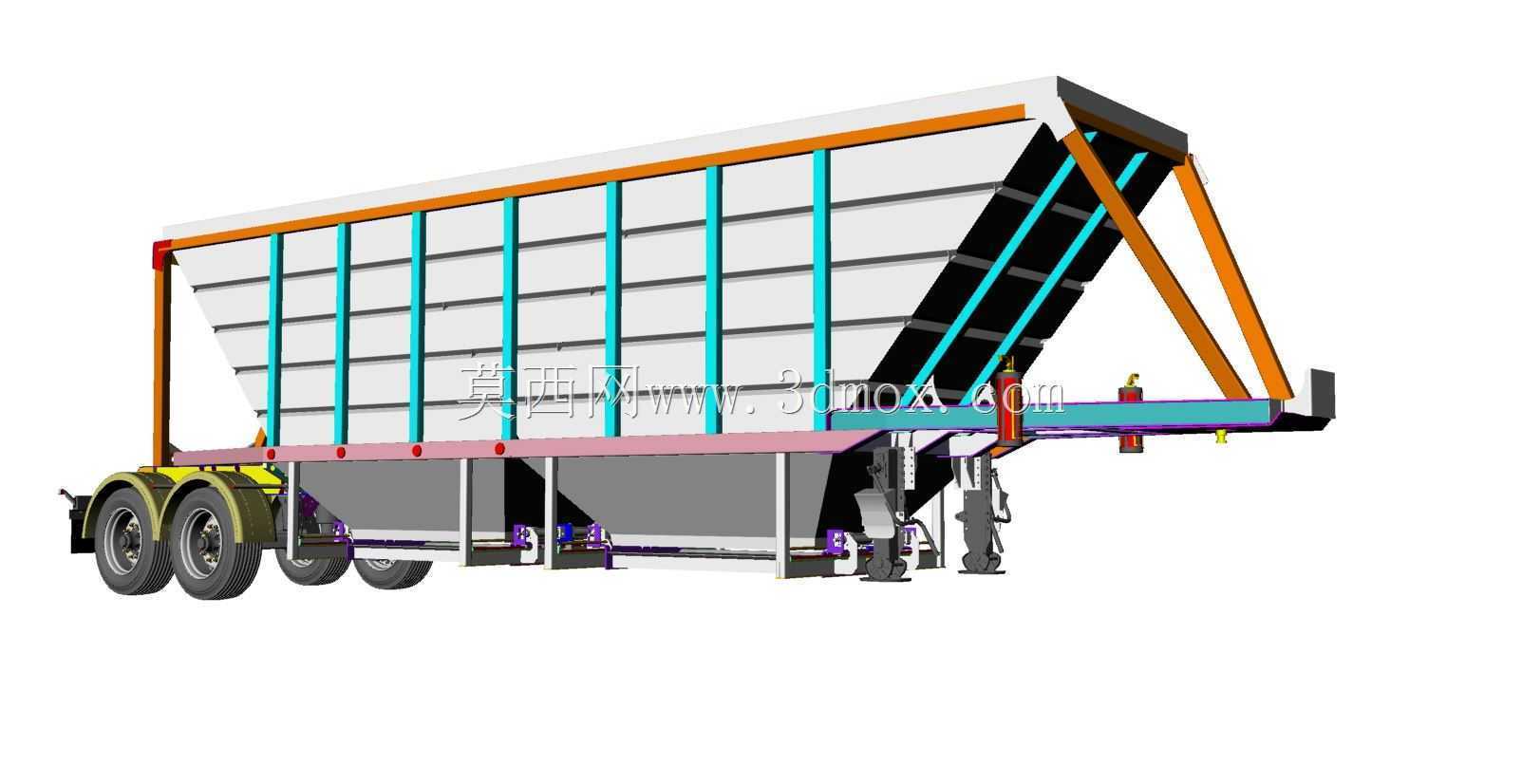

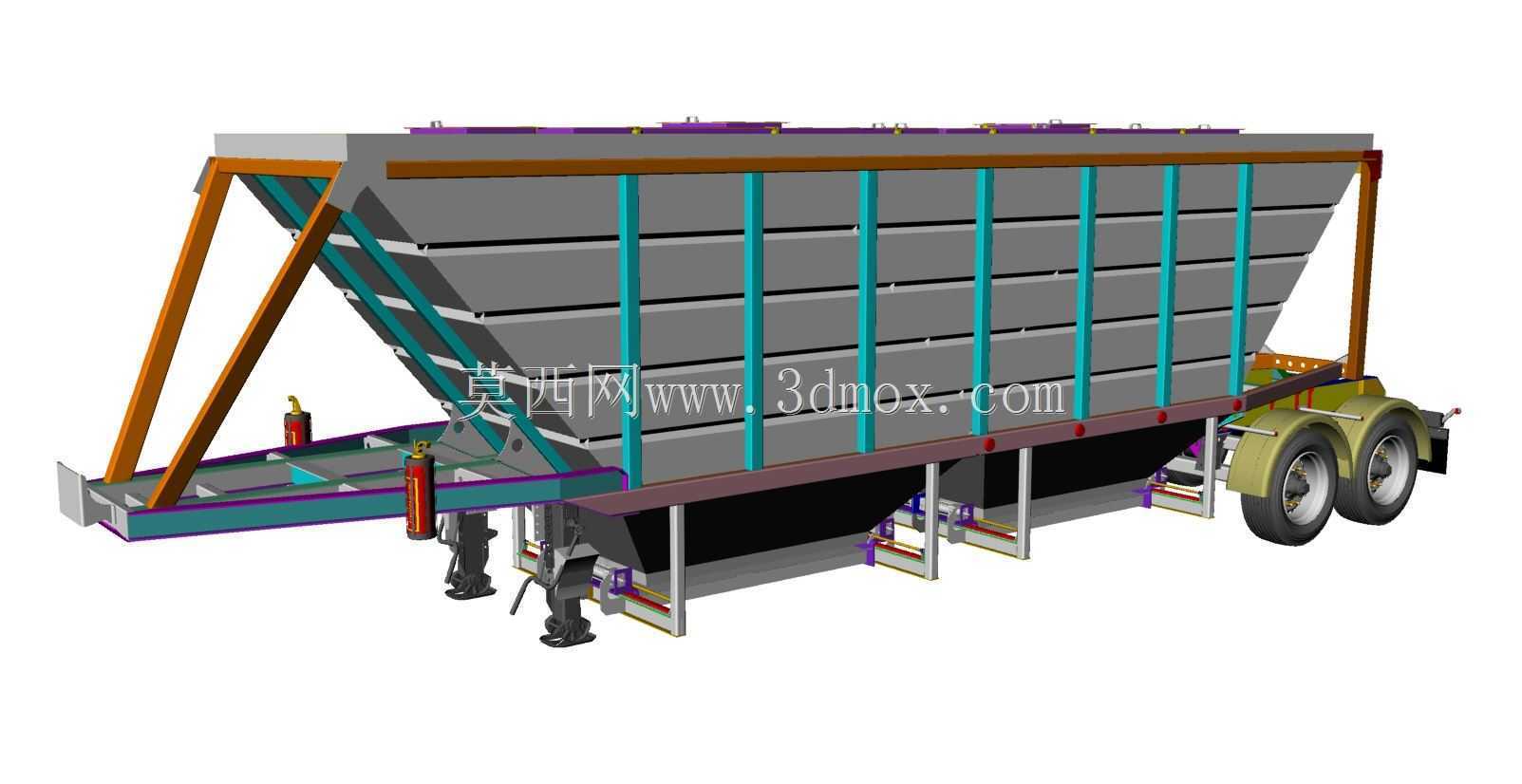

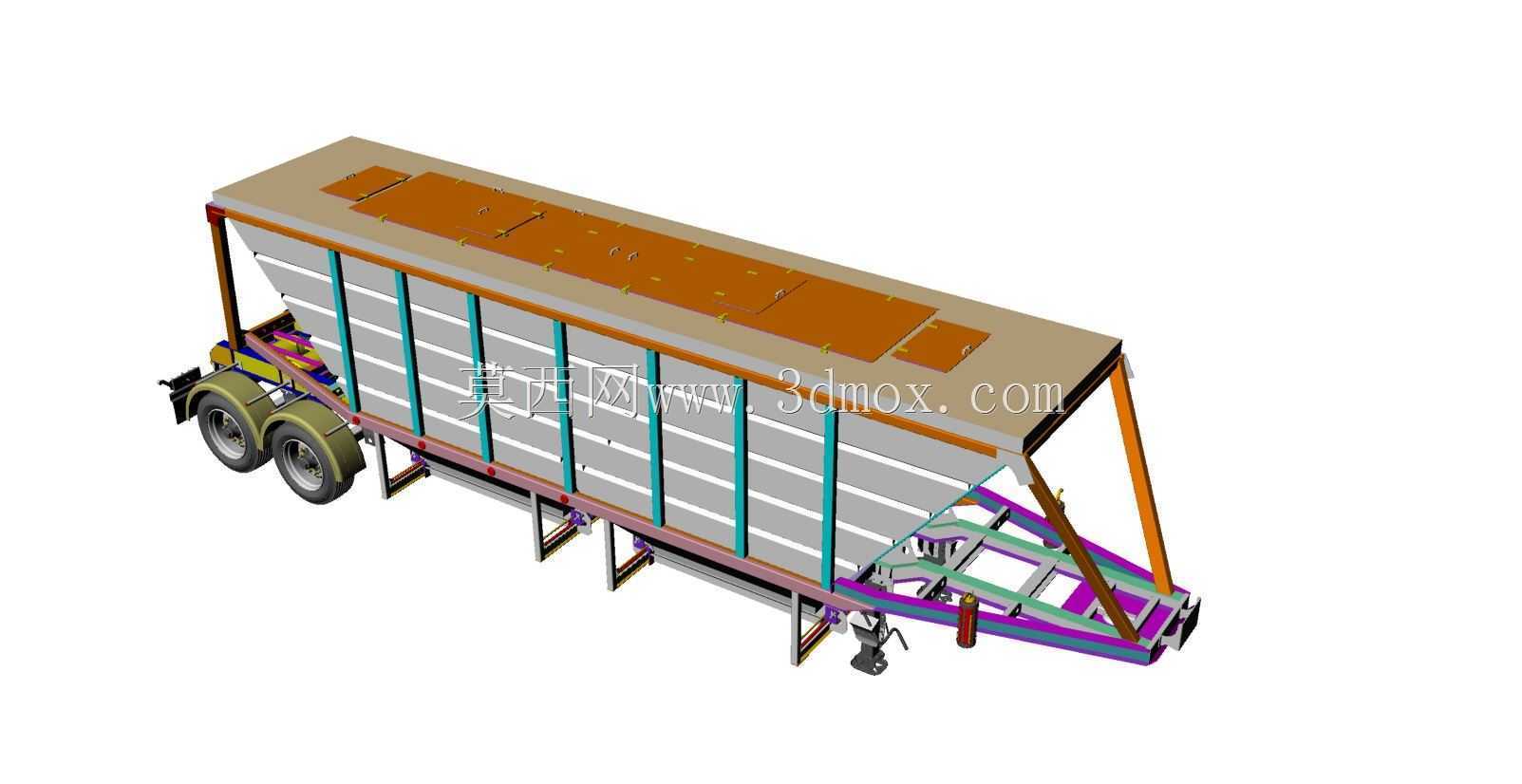

46方谷物运输抱箍半挂承载结构设计

　　散粮公路转运场景里，常规侧翻、后翻半挂在卸粮时容易出现残留、侧翻风险，尤其在东北、华北的粮食主产区，收粮季集中转运时，场地平整度差、卸粮点地坑高度受限，对运输装备的卸粮效率、通过性、承载冗余都有极高要求。这套46方级别的抱箍半挂结构，就是针对大宗散粮中长途转运+定点快速卸粮的需求做的定向设计，匹配2x16规格的传动单元，整套结构的建模精度覆盖了从主纵梁到支腿、从厢体加强筋到卸粮机构的每一处装配关系，完全可以直接用于结构校核、生产放样参考。

　　从实际使用场景出发，散粮的堆积密度约为每立方0.75吨左右，46立方的有效容积刚好对应50吨的额定承载上限，刚好匹配公路货运限重要求，不会出现超载或者容积浪费的问题。厢体采用上宽下窄的漏斗式结构，内壁做了大倾角顺滑过渡，没有直角积粮死角，卸粮时依靠粮食自重就能完成绝大部分卸料，残留量控制在极低水平，不需要人工清理厢体内部，大幅缩短单趟卸粮的等待时间。抱箍式的厢体固定结构，替代了传统的焊接满连结构，一方面可以释放不同材质、不同厚度构件在重载、温差变化下的形变应力，避免焊缝长期受交变应力出现开裂，另一方面也方便后期对厢体耐磨衬板进行更换维护，不需要整体切割焊接，降低运维成本。

　　设计过程中首先确定的是安装边界：整车匹配常规双后桥半挂牵引底盘，主纵梁采用高强钢折弯焊接结构，上翼面与抱箍支座的连接孔位完全匹配标准牵引座的安装尺寸，不需要对底盘做额外改装就能直接上装。厢体总长度控制在11.5米以内，宽度符合国标半挂2.55米的外廓要求，满载时整车重心高度比同容积侧翻半挂低180mm左右，在高速行驶、乡村非铺装路面转弯时的抗侧翻能力提升明显，尤其适合粮食产区部分狭窄、坑洼的通村路通行。2x16的传动装置布置在厢体底部的卸粮口位置，采用链传动结构，动力可以匹配挂车自带的液压动力单元，卸粮时可以通过传动装置控制卸粮流量，避免粮食瞬间涌出造成的扬尘、埋轮问题，也可以对接粮库的输送设备，实现连续均匀喂料，不需要额外安排人员疏导料流。

　　结构细节上，厢体侧面的竖向加强筋采用等间距布置，每道加强筋都通过抱箍环与底部主横梁连接，形成整体受力框架，在粮食满载的侧压力作用下，厢板的最大形变控制在3mm以内，不会出现长期使用后厢板鼓胀、焊缝开裂的问题。底部的漏斗段采用耐磨钢板制作，倾斜角度设置为42度，大于小麦、玉米、水稻等常见粮食的自然休止角，不会出现粮食结拱、堵料的情况。车架尾部设置了可折叠的安全防护栏，符合机动车运行安全技术条件的要求，侧面的防护装置与厢体下部结构整合设计，既满足防护要求，又不会额外增加过多自重。支腿采用联动式结构，在挂接、脱离牵引车时可以快速调整高度，支腿底部的支撑盘做了加大设计，在粮库松软地面停靠时不会出现支腿下陷的问题。

　　这套结构的建模过程中，所有运动部件都做了干涉检查，传动装置的链轮、链条在全行程运转时不会与车架横梁、卸粮口结构发生剐蹭，抱箍的紧固螺栓预留了足够的操作空间，后期维护时可以直接用常规工具完成拆装，不需要特殊工装。厢体顶部可以选装防雨篷布的导轨结构，预留了篷布滑轮的安装位，用户可以根据自身运输需求加装自动篷布机构，不需要对厢体顶部结构做二次打孔焊接，避免破坏厢体的防腐层。整套结构的自重控制在7.2吨左右，比同容积的传统翻斗半挂轻0.8吨，意味着每趟可以多装近1吨的粮食，在按重量结算的散粮运输场景里，长期运营的收益提升非常明显。

　　在实际工况适配性上，这套结构考虑了南北方不同的使用环境，所有外露的连接部件都预留了防腐处理的工艺余量，传动装置的外壳做了密封设计，在北方多尘、南方多雨的环境下都能稳定工作，不会因为粮食碎屑、雨水进入造成传动卡滞。卸粮口的尺寸设计为400mm见方，匹配市面上绝大多数粮库的接料口尺寸，不需要额外加装过渡接料斗就能完成卸粮作业。车架上的管线布置全部预留了固定卡扣的安装位，制动管线、液压管线的走向完全避开了运动部件和高温区域，避免长期使用中管线被磨损、烤坏造成的安全隐患。
