深沟球滚动轴承结构设计组件

　　滚动轴承作为旋转传动系统里的核心支撑部件，几乎覆盖所有存在回转运动的机械场景，小到家用电动工具的输出轴支撑，大到冶金产线重载辊道、风电主轴的承载结构，都需要依托轴承的结构特性来降低轴系运转过程中的摩擦阻力，同时约束轴类零件的径向与轴向窜动，保证传动精度维持在设计允许的阈值范围内。这次完成的滚珠轴承结构设计，核心围绕通用深沟球轴承的承载逻辑展开，没有做特殊的定制化改型，完全贴合常规工业场景的通用安装需求，能适配多数中等载荷、中等转速的传动工位。

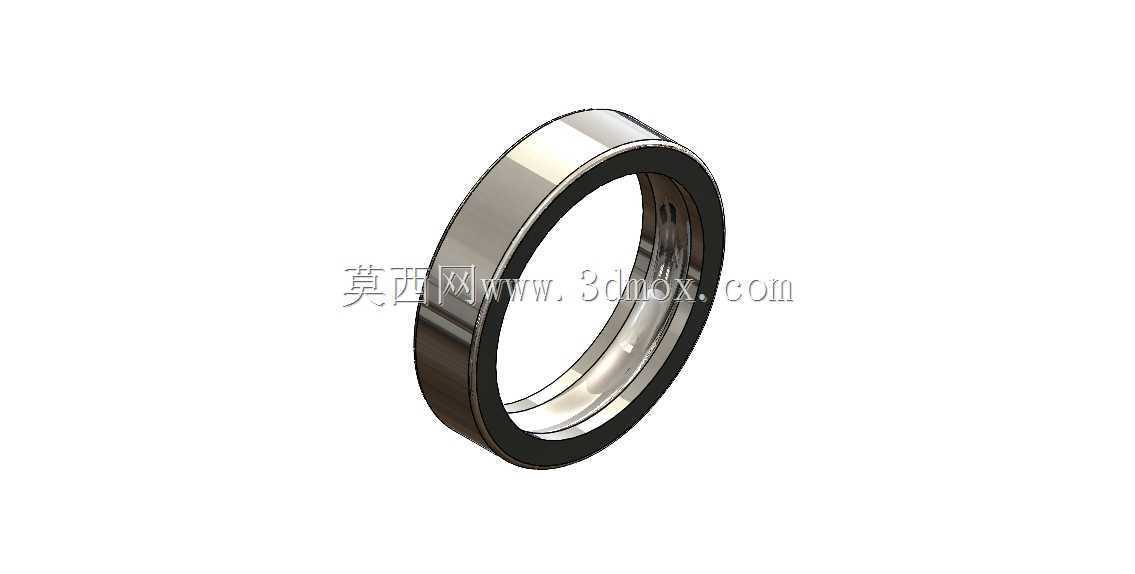

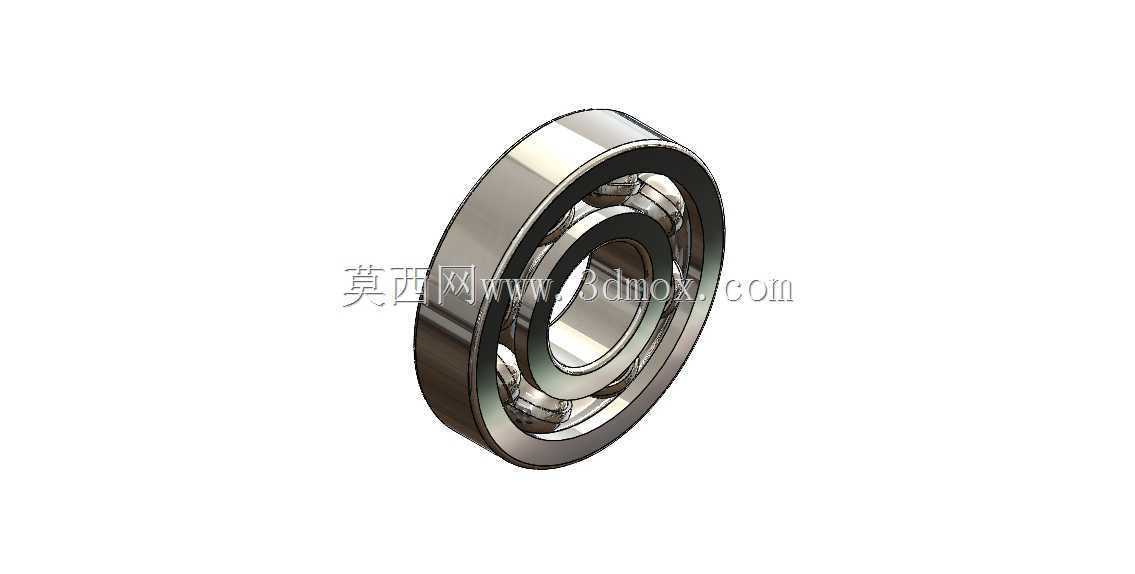

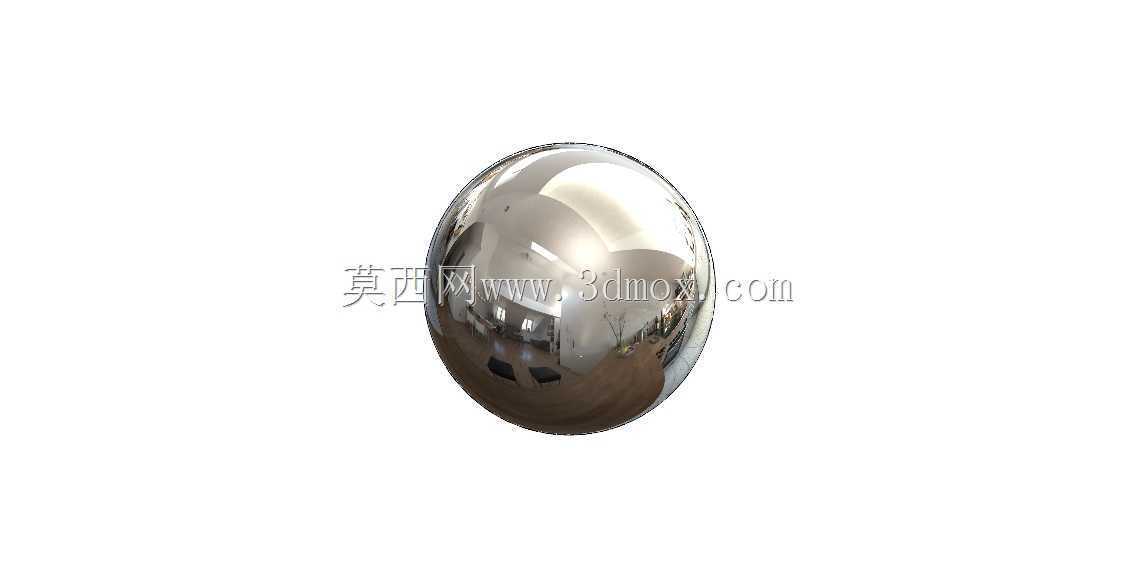

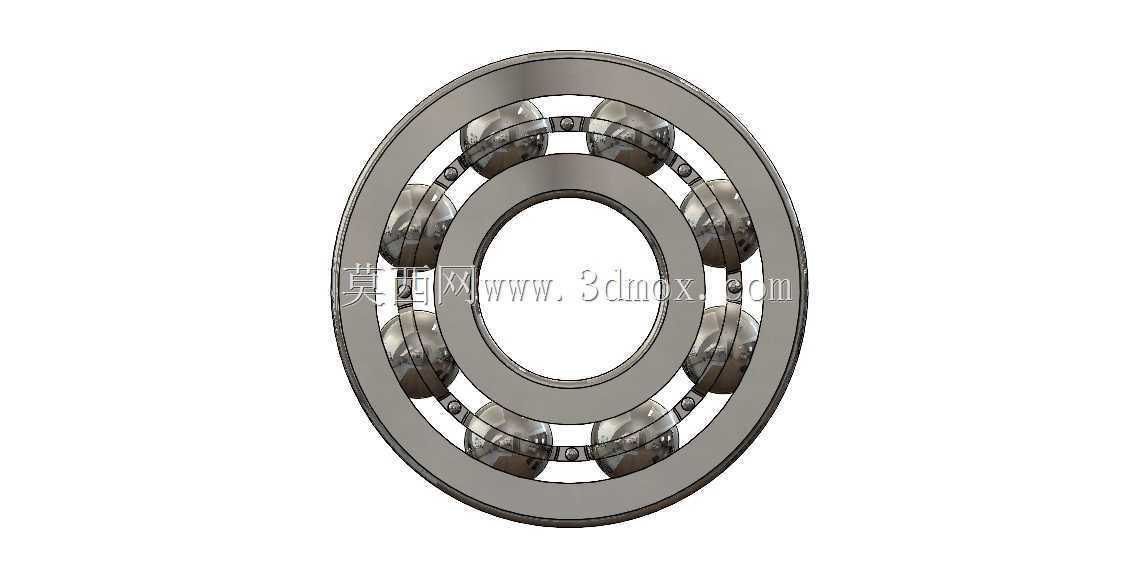

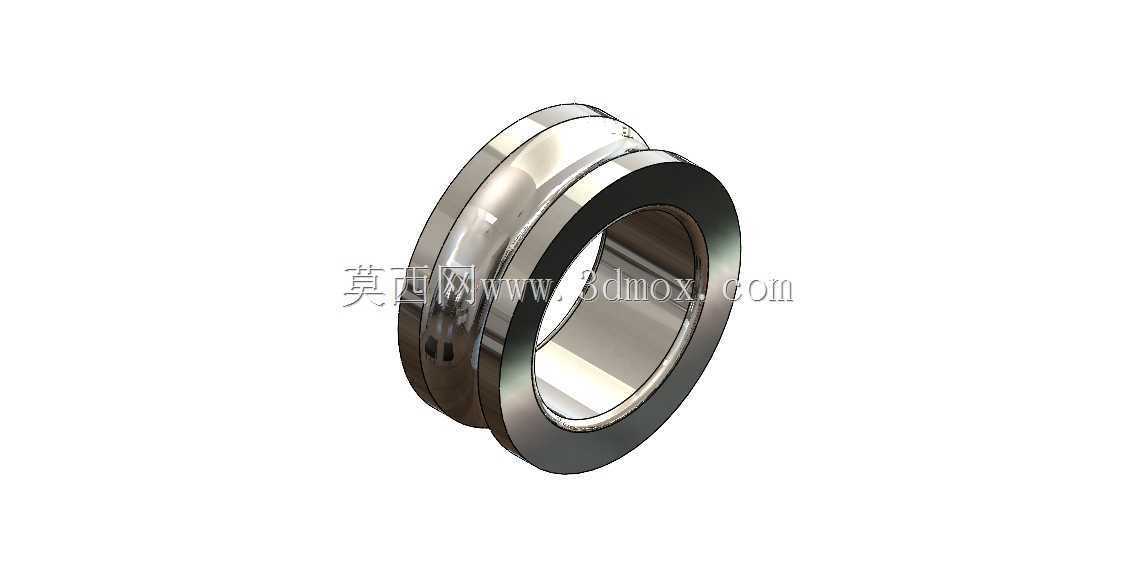

　　从实际使用的功能特性来看，这套轴承组件采用内圈、外圈、滚动体、保持架的经典四件套结构，内圈与传动轴采用过盈配合装配，随轴同步回转，外圈与轴承座孔采用过渡配合，起到固定支撑的作用；均匀分布在内外圈滚道之间的钢质滚动体，是承担载荷、将滑动摩擦转化为滚动摩擦的核心零件，保持架则将所有滚动体均匀分隔，避免滚动体之间直接接触产生额外摩擦损耗，同时引导滚动体在滚道内平稳运转，防止高速运转时滚动体出现歪斜、卡滞的问题。设计过程中没有刻意追求非标结构的创新性，而是优先保证结构的通用性与可靠性，滚道的曲率半径经过反复校核，比滚动体半径略大0.02-0.03倍，既保证滚动体与滚道有足够的接触面积承载径向载荷，又不会因为接触面积过大导致运转阻力升高，同时预留了微小的轴向承载余量，能应对轴系受热伸长带来的少量轴向位移，不需要额外加装推力轴承就能满足多数常规工况的使用需求。

　　在安装边界的尺寸设定上，这套轴承的内圈内径、外圈外径、装配宽度都参考了通用深沟球轴承的尺寸系列，内圈与轴配合的轴颈公差带选取基孔制的过渡配合区间，保证装配后内圈与轴之间不会出现相对滑动，避免跑内圈的故障；外圈与轴承座孔的配合选取基轴制的间隙配合区间，方便安装拆卸，同时能补偿轴承座孔的少量加工误差，不会因为装配过紧导致外圈变形，影响滚道的圆度。装配时的轴向定位预留了标准的挡圈槽位置，既可以用轴用弹性挡圈完成内圈的轴向固定，也可以通过轴承端盖压紧外圈端面，适配不同的轴承座安装结构，不需要额外修改安装位就能直接替换同尺寸系列的标准轴承。

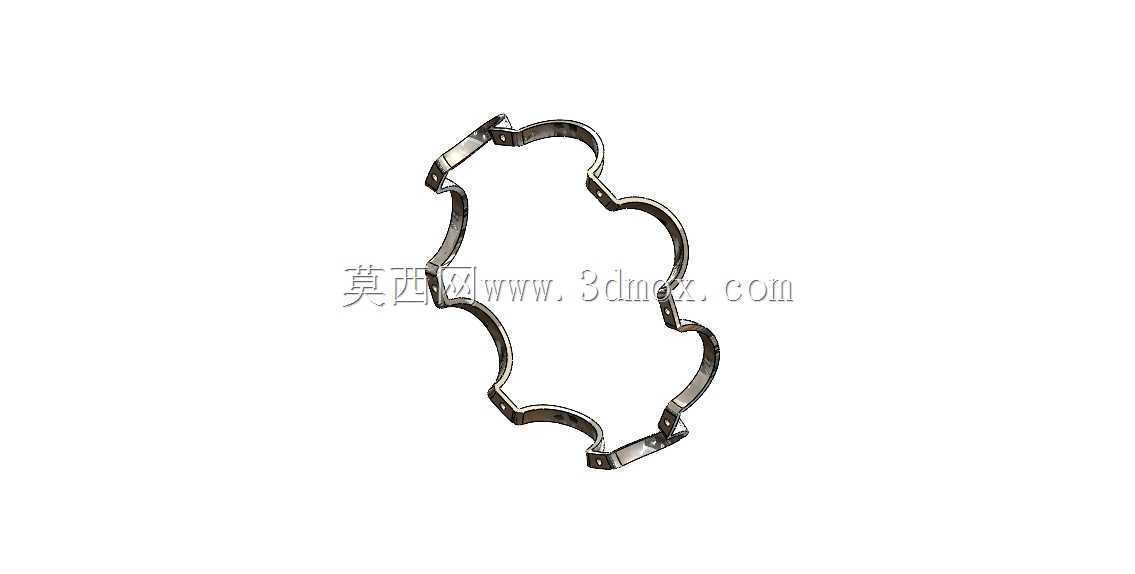

　　设计过程中也充分考虑了实际运维的需求，内外圈的两端都设计了微小的倒角结构，既方便装配时的导向，避免装配过程中尖锐棱边划伤轴颈或者座孔表面，也能在加注润滑脂时起到引导作用，让润滑脂能顺利进入滚道与滚动体的接触间隙，减少运转过程中的磨损。保持架采用浪形冲压结构，重量轻、占用空间小，不会额外增加轴承的整体重量，同时兜孔的间隙经过优化，既能牢牢兜住滚动体，又不会限制滚动体的自由转动，在中等转速工况下不会出现保持架晃动、异响的问题。

　　从应用场景的适配性来看，这套轴承组件可以直接用在普通三相异步电机的输出端支撑、小型输送机的辊筒支撑、普通机床的进给轴支撑、家用风机的叶轮轴支撑等多种常规工位，不需要做额外的结构修改。设计时特意规避了特殊密封结构、特殊涂层等定制化设计，保留了结构的通用性，使用者可以根据实际使用场景的需求，自行加装接触式或者非接触式密封圈，也可以根据载荷大小调整滚动体的数量与直径，适配不同的载荷等级。整个结构的建模过程严格按照机械设计的公差配合要求完成，所有配合面的尺寸公差、形位公差都在模型里做了对应的标注参考，能直接导出工程图用于生产加工，也能直接导入装配体中完成整机的干涉检查、运动仿真，不需要再对模型结构做额外的修复调整。
