十字轴式万向联轴器是机械传动系统中用于补偿两轴间角向偏移与径向错位的核心铰接部件,常见于需要在轴线不共线工况下持续传递旋转扭矩的设备布局中。现场安装时,原动机输出端与工作机输入端往往受机架焊接变形、轴承座装配公差、设备运行受热膨胀以及重载工况下支撑结构挠曲等因素影响,难以长期保持严格同轴;若采用刚性联轴器强行对接,轴端会承受持续附加弯矩,轻则造成轴承早期点蚀、密封件渗漏,重则导致轴肩疲劳断裂。万向联轴器通过十字轴与两组叉形接头构成的空间铰接机构,允许主从动轴之间存在一定夹角,在夹角变化过程中仍可连续传递扭矩,因此在汽车传动轴、工业输送机驱动段、轧机辅传动、工程机械工作机构以及多轴联动专用设备中被广泛采用。

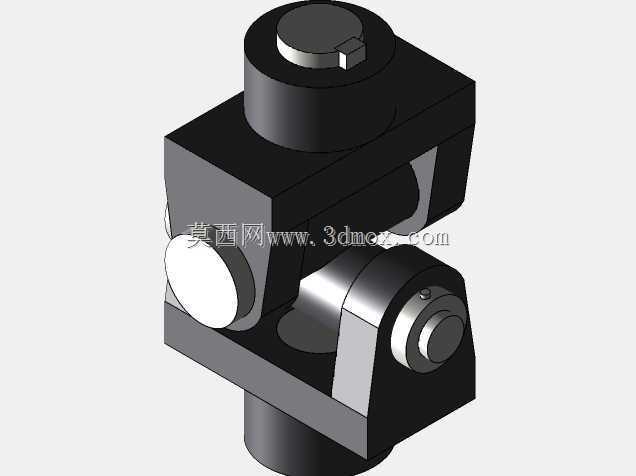

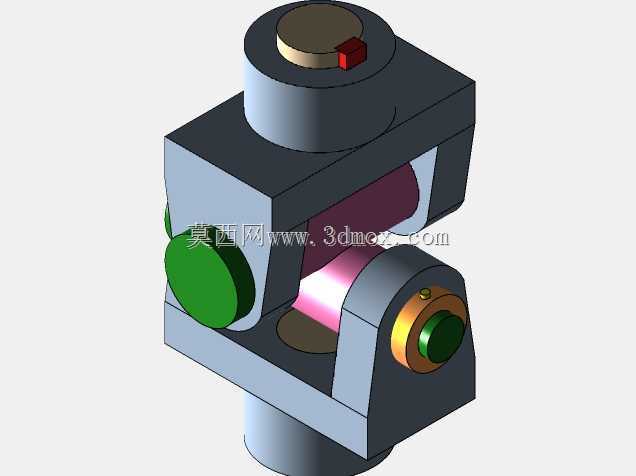

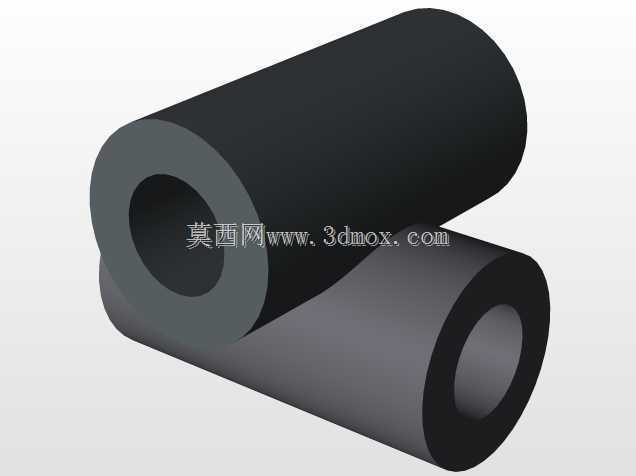

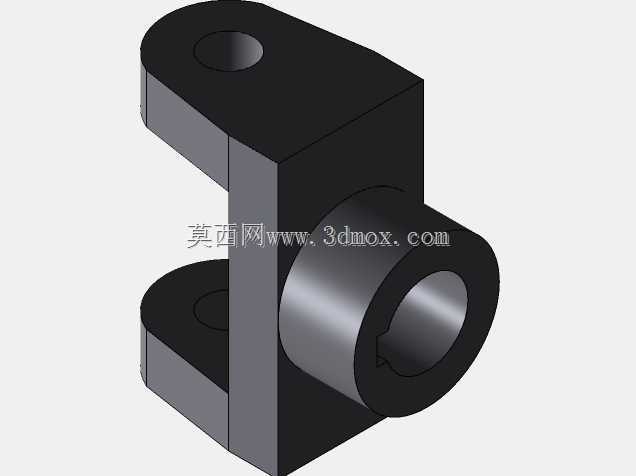

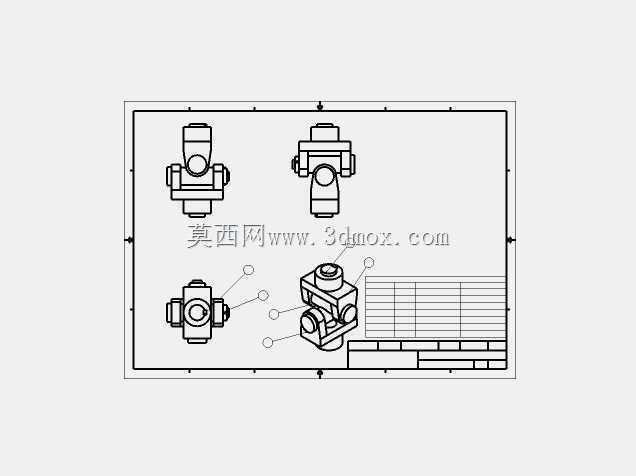

从结构组成看,该模型包含上下两个叉形接头、中间十字轴、轴端轴承以及轴向限位件。叉形接头的叉耳与十字轴四个轴颈分别形成回转副,两个回转轴线在十字轴中心处垂直相交,构成典型的虎克铰运动关系。单个万向节在有夹角传动时,从动轴角速度会随转角周期性波动,夹角越大波动越明显;工程布置中通常采用双万向节串联,并保证中间轴与主从动轴夹角相等、中间轴两叉耳共面,从而使输入输出端瞬时转速趋于一致。建模时需要重点表达十字轴轴颈与叉耳孔的同轴关系、轴承外圈与孔的配合面、轴向挡圈或端盖的限位方式,这些细节直接决定装配干涉检查与运动仿真的可信度。

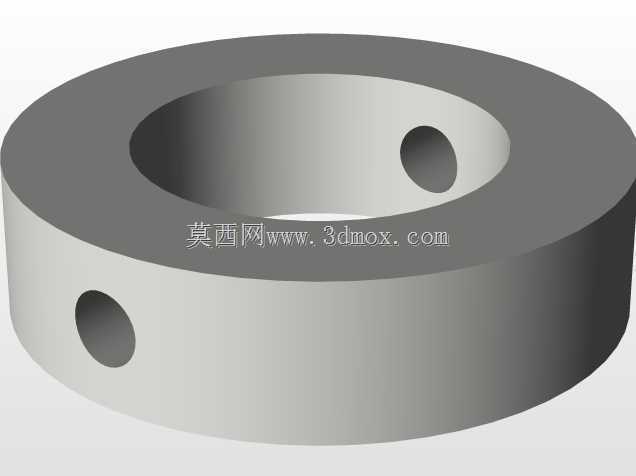

设计思路上,叉体部分多采用锻造合金钢并经调质处理,以承受交变弯曲与扭转复合载荷;十字轴轴颈表面通常进行渗碳或高频淬火,提高与轴承滚针接触处的耐磨性。轴颈根部需要设置圆滑过渡圆角,避免应力集中成为疲劳裂纹源。轴承组件一般采用滚针轴承,径向尺寸紧凑、承载能力强,并配合密封圈防止润滑脂外泄与粉尘侵入;对于高速或长期连续运转场合,还会设计十字轴中心油道与油嘴,便于定期补充润滑脂。模型中可见的端部压盖与紧固件,用于约束轴承外圈轴向位置,防止冲击载荷下轴承脱出。

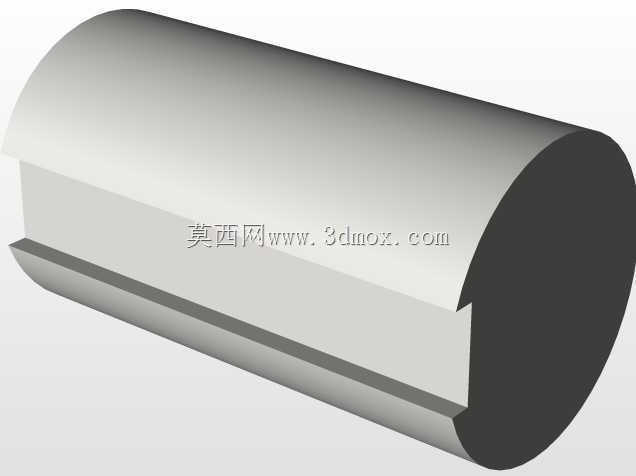

外形与安装边界方面,选型时需要核对联轴器总体长度、最大外径、叉头开口宽度以及轴孔直径和键槽规格。轴孔与被连接轴通常采用过渡配合,通过平键或花键传递扭矩,端部用螺栓锁紧防止轴向窜动。设备布置应预留足够的装拆空间,尤其要保证十字轴轴承油嘴可达、端盖螺栓能够使用扳手操作;相邻管道、护罩和机架梁不得与回转中的叉体发生干涉。许用轴线夹角需要结合转速综合确定,低速重载场合可承受较大折角,高速工况则应严格限制夹角并进行动平衡校核。

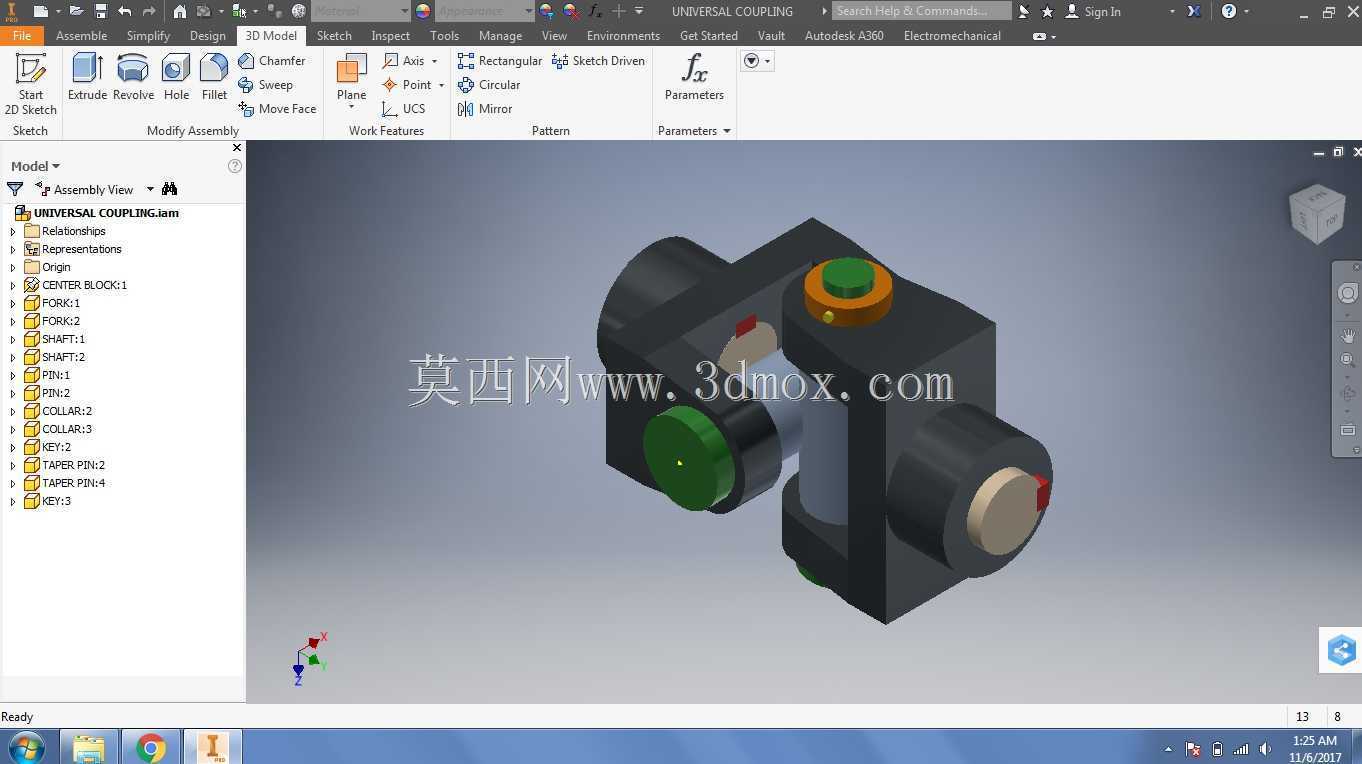

三维建模过程中,可先建立十字轴中心基准与两条正交轴线,再分别围绕轴线构建叉体对称结构,保证铰接关系清晰。装配环境下应验证十字轴在极限摆角范围内无干涉,并检查轴孔、键槽、端盖和紧固件的装配层级。运动分析时可赋予四个回转副正确约束,观察单节传动的角速度波动,或进一步搭建双万向节方案验证等速条件。对结构设计与选型人员而言,这类模型不仅用于展示外观,更可作为轴系布置、护罩设计、维护空间校核和传动方案论证的直观依据。
