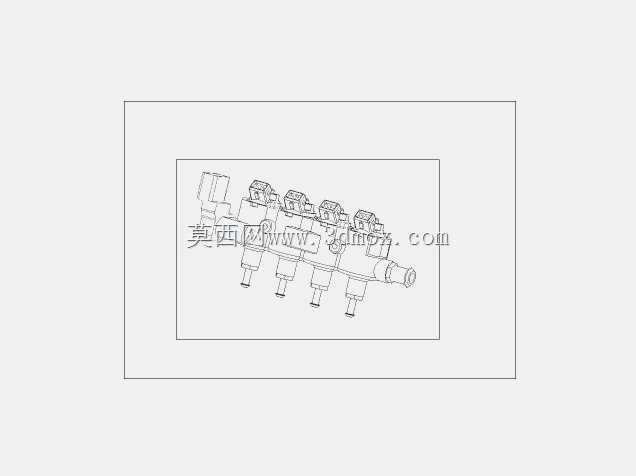

兰迪Omegas液化石油气喷射器结构设计

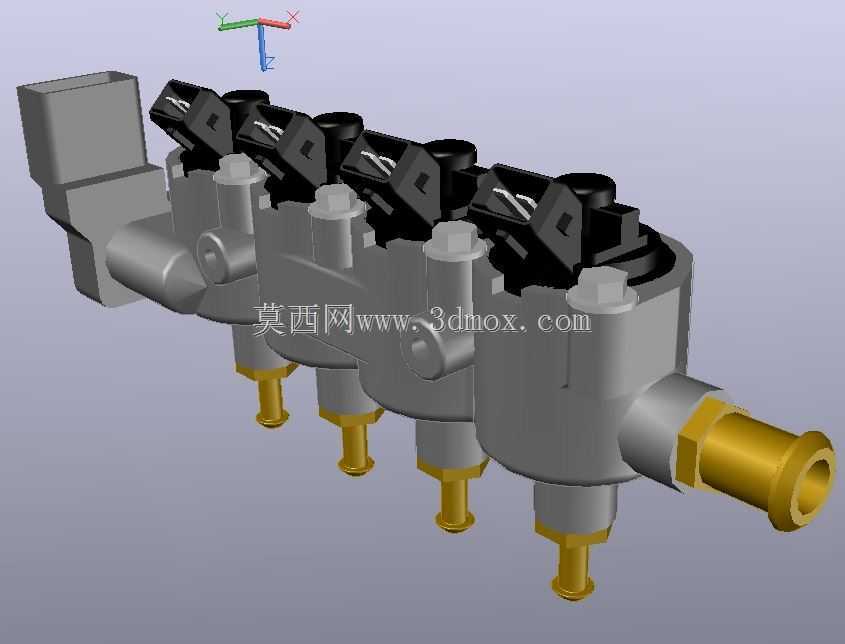

　　这款液化石油气喷射器主要应用于搭载LPG燃料系统的乘用车辆、轻型商用车燃气供给回路中，作为燃气电控喷射系统的核心执行部件，直接对接发动机进气歧管的燃气分配通道，负责按照ECU输出的喷射脉宽信号，精准控制各缸对应的液化石油气供给量，实现燃气与空气的预混配比调节，保障发动机在不同工况下的空燃比处于合理区间，兼顾动力输出稳定性与尾气排放达标要求。从结构布局来看，该喷射器采用四缸集成式共轨设计，主体阀座采用一体化压铸铝合金基体，相比分体式单缸喷射器结构，大幅减少了外接燃气密封接头数量，降低了燃气泄漏的潜在风险，同时压缩了整体安装占用空间，适配多数横置、纵置四缸发动机的舱内布局边界。基体一侧设置大口径燃气进气接头，采用黄铜材质加工，

　　接头端面预留标准卡套密封结构，可直接对接LPG减压器输出的低压燃气软管，进气通道内部集成环形稳压腔，可缓冲减压器输出端的燃气压力波动，避免各缸喷射时出现压力抢气导致的喷气量偏差。基体上沿轴向等距布置四组独立的喷射阀单元，每组阀单元顶部设置黑色电磁驱动线圈壳体，线圈通过快插式电气接插件与整车线束对接，接插件采用防错插定位结构，避免装配时出现针脚错位；阀单元下部设置金属阀芯导向套，阀芯采用耐磨不锈钢材质加工，配合阀口处的氟橡胶密封件，可实现燃气通路的高频通断控制，响应速度可满足发动机最高6000rpm转速下的喷射时序要求。每组喷射阀下方对应设置黄铜材质的出气接嘴，接嘴外径适配常规燃气输送胶管内径，接嘴根部设计环形倒刺结构，

　　装配胶管后配合卡箍可实现可靠密封，避免负压工况下出现胶管脱落漏气问题。基体侧面设置两个对称的安装固定凸台，凸台上预留螺栓过孔，可通过M6标准螺栓将整个喷射器总成固定在发动机舱内的安装支架上，凸台与基体结合处做加强筋结构处理，可承受车辆行驶过程中的振动冲击，避免长期使用后出现固定点开裂问题。设计过程中针对燃气部件的密封要求做了专项优化，所有金属结合面均采用平面磨削加工，表面粗糙度控制在Ra1.6以内，装配时配合厌氧型密封胶实现静密封；运动部件的配合间隙控制在0.02mm以内，既保证阀芯动作顺畅无卡滞，又避免间隙过大导致的燃气内漏问题。电气接插件整体集成在基体一侧，采用多针集成式接插件，将四组喷射阀的供电与信号针脚整合在同一个接插口内，

　　减少了线束分支数量，降低了整车线束布置的复杂度，接插件外围设置防水防尘密封圈，可满足发动机舱内的溅水、粉尘防护要求。从安装边界来看，该喷射器总成总长度适配四缸发动机的进气歧管接口间距，整体高度控制在常规发动机舱盖下方的剩余空间范围内，安装时进气接头朝向减压器布置方向，出气接嘴垂直向下对接进气歧管侧的燃气胶管，可避免燃气管路出现过度弯折导致的气阻问题。实际使用过程中，该集成式喷射器可适配不同排量的四缸LPG发动机，通过调整ECU喷射脉宽标定数据，即可匹配1.4L到2.4L排量区间的发动机动力需求，相比传统的单点式燃气喷射结构，各缸喷气量一致性偏差可控制在3%以内，有效改善了发动机怠速抖动、加速顿挫的问题，同时提升了燃气利用率，降低了车辆的燃气消耗水平。结构建模过程中对所有配合面做了公差匹配设计，运动部件预留了合理的热膨胀间隙，可适应-40℃到120℃的工作环境温度范围，避免极端温度下出现阀芯卡滞、密封失效的问题；所有非金属部件均采用耐LPG腐蚀的材质，避免长期接触燃气后出现材料溶胀、老化开裂的问题，保障部件的使用寿命满足整车质保周期要求。
