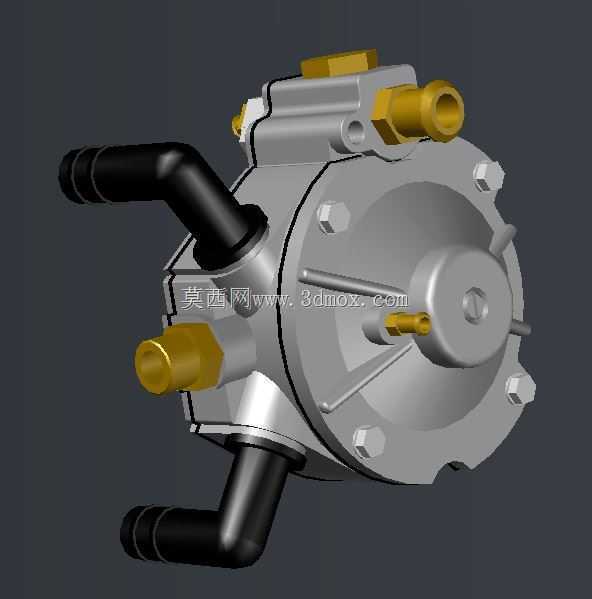

这款减压器主要应用在以液化石油气为燃料的车用燃气供给系统中,是油改气车辆、原厂双燃料乘用车燃气回路里的核心调压部件,安装位置通常选在发动机舱靠近进气歧管的区域,周边需要预留足够的管路插拔空间与检修操作余量,避免和发动机高温部件、运动部件产生干涉。从实际功能来看,液化石油气从储气瓶输出时压力较高,且会随着瓶内液位、环境温度出现明显的压力波动,该部件的核心作用就是将高压液态/气态的液化石油气调整为稳定的低压气态,匹配发动机不同工况下的燃气供给压力需求,保证空燃比处于合理区间,避免出现供气压力过高导致的混合气过浓、或是压力不足导致的动力输出疲软问题。
从结构设计逻辑来看,整个壳体采用铝合金压铸成型,兼顾轻量化与耐压性能,壳体上的六个六角螺栓安装位均匀分布在端盖圆周,既可以保证端盖与阀体之间的密封压力均匀分布,避免局部密封失效导致的燃气泄漏,也能在检修拆解时提供对称的受力点,降低拆装过程中壳体变形的概率。进出气接口采用差异化的管径与朝向设计,两个黑色橡胶软管接口分别对应高压进气与低压出气通路,接口处的阶梯式倒刺结构可以保证橡胶管插接后具备足够的拉脱力,不需要额外的卡箍辅助也能满足低压燃气回路的密封要求;三个黄铜材质的螺纹接口分别对应真空取气、怠速调整、压力反馈通路,黄铜材质的抗腐蚀性能可以适配液化石油气中少量的硫化物杂质,长期使用也不会出现接口锈蚀堵塞的问题。
建模过程中需要重点关注几个安装边界的尺寸控制:首先是主体壳体的最大外径,端盖部分的外轮廓直径决定了安装支架的抱箍尺寸,建模时需要还原端盖上的加强筋结构,这些凸起的筋条一方面可以提升壳体的结构强度,在承受内部气压波动时减少壳体形变,另一方面也能作为安装定位的参考基准;其次是各个管路接口的伸出长度与朝向角度,两个黑色弯管接口的弯折角度直接决定了外接管路的走向,建模时需要保证弯管的曲率半径符合橡胶管的最小弯曲半径要求,避免实际装配时出现管路死折导致的气路堵塞;顶部的两个黄铜接头的中心距需要严格匹配原车真空管路与调整机构的安装尺寸,否则会出现装配干涉。
内部结构的建模还原需要贴合实际工作逻辑,一级减压腔与二级减压腔之间通过膜片组件分隔,膜片的行程决定了减压后的压力波动范围,建模时需要预留膜片的活动空间,避免腔体内部结构干涉膜片的正常往复动作;壳体上的旁通气道需要保证孔径的一致性,这些细小的气道负责不同工况下的燃气补偿,孔径偏差会直接影响怠速稳定性与加速响应性。外部的安装支脚位于壳体底部,两个安装孔的中心距需要匹配通用的车用减压器安装支架尺寸,安装面的平面度需要控制在合理范围内,保证安装后减压器处于水平状态,避免内部膜片因为倾斜出现受力不均,导致调压精度下降。
在实际选型匹配时,这款减压器适配小排量乘用车的液化石油气系统,额定供气流量可以满足1.6L以下排量发动机的全工况供气需求,接口的通用化设计可以适配多数主流的燃气改装管路,不需要额外制作转接头。建模时还原的所有外部细节,包括接头的螺纹规格、螺栓头的对边尺寸、壳体表面的脱模斜度,都可以直接用于后续的安装支架设计、管路布局校核,也可以作为燃气系统教学演示的模型使用,帮助从业者理解车用液化石油气减压器的结构组成与工作原理。
