外六角全螺纹紧固件螺栓结构设计

　　在各类机械装配、工装夹具搭建、工业设备运维场景中，外六角螺栓是应用覆盖范围最广的可拆卸紧固连接件，从重型工程机械的机架拼接，到小型电子设备的壳体锁附，再到生产线工装的定位固定，都能见到这类标准件的身影。不同于部分定制化异形紧固件，这款全螺纹外六角螺栓的设计核心围绕通用互换性展开，建模过程中优先匹配常用公制螺纹的牙型参数，确保加工出的实物能和对应规格的螺母、螺纹孔实现顺畅旋合，不会出现牙型错位、旋合卡滞的问题。

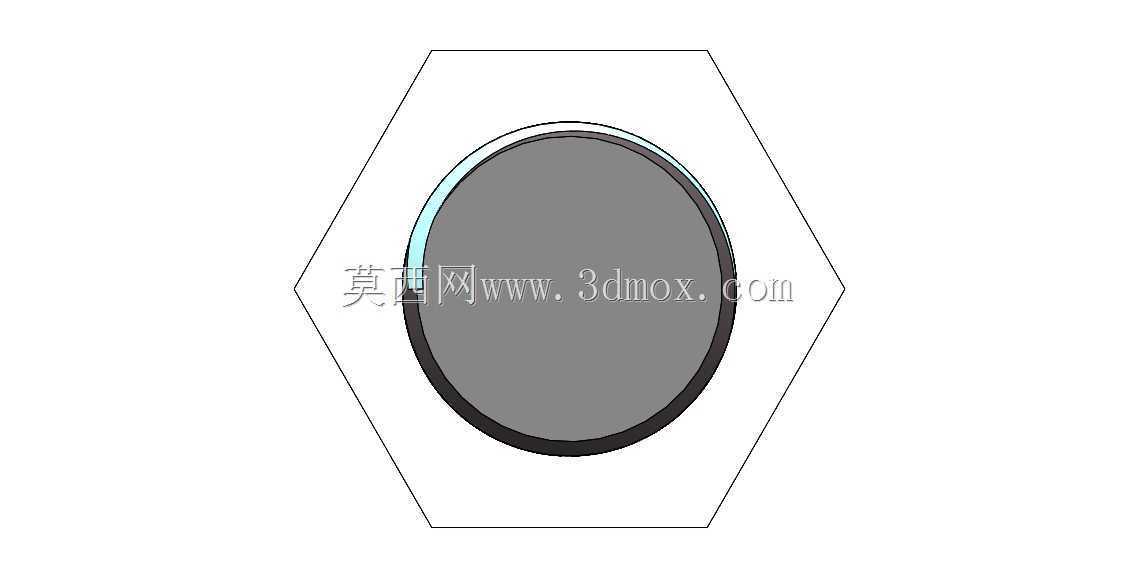

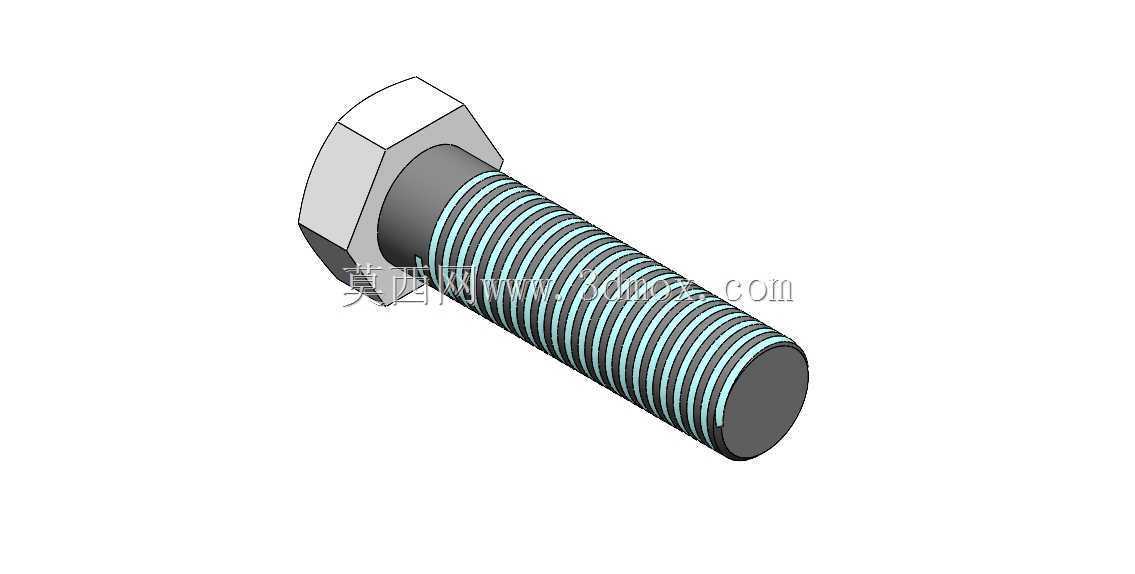

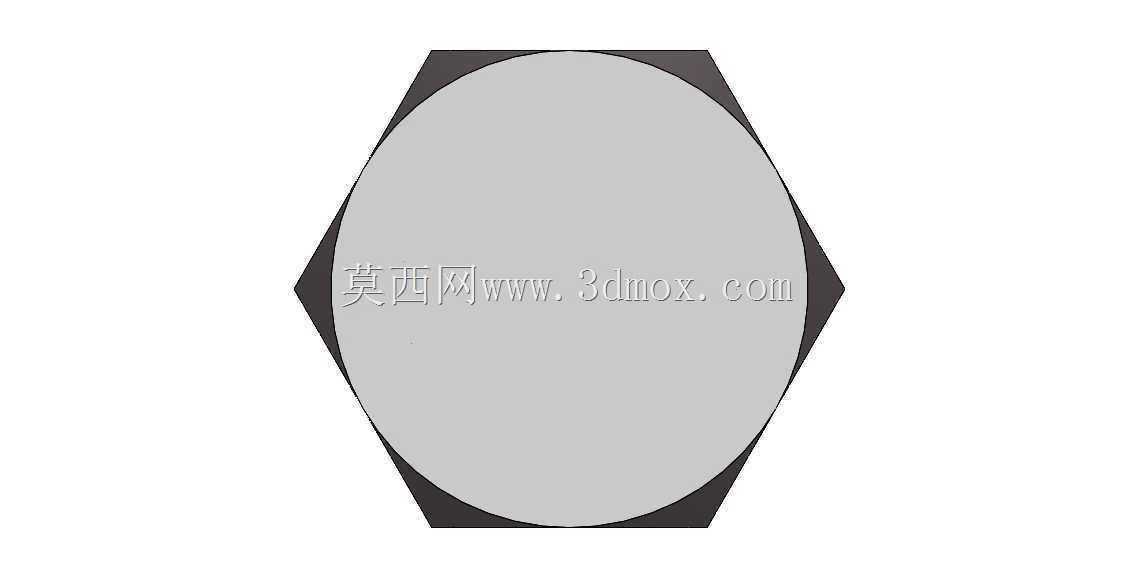

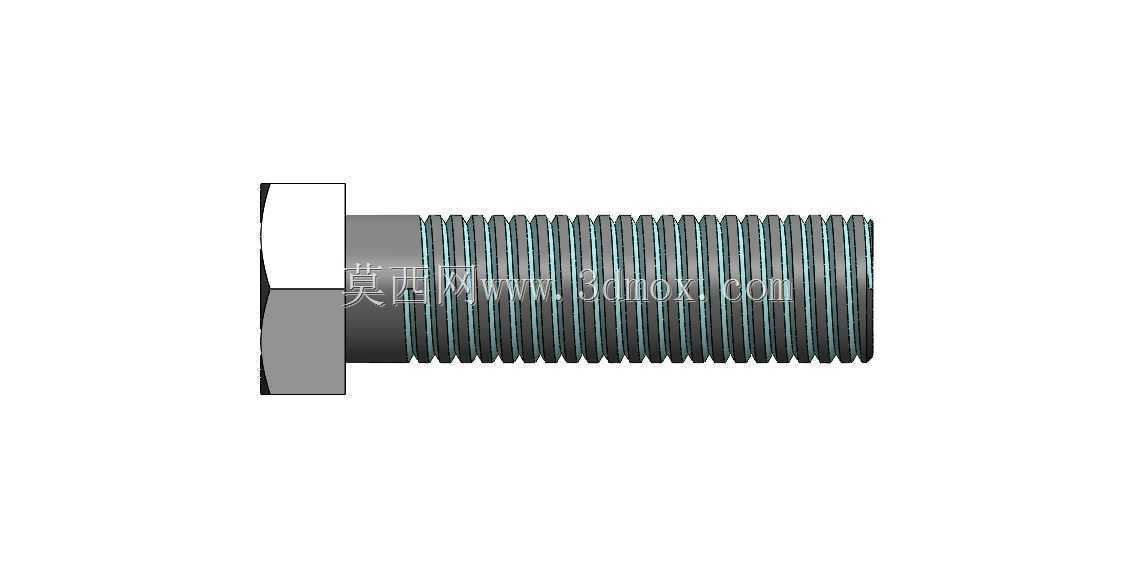

　　从结构细节来看，螺栓头部采用标准外六角造型，六个受力面的平面度、相邻面的夹角公差都在建模时做了约束，保证实际使用时套筒、开口扳手能完全贴合受力面，不会因为接触面倾斜导致拧紧过程中打滑、磨损螺栓棱角。螺杆部分采用全螺纹设计，和半螺纹螺栓相比，全螺纹结构能适配不同厚度的被连接件组合，不需要额外计算光杆段长度是否匹配叠层总厚，在多层薄板叠装、安装空间紧凑无法提前精准测量叠厚的场景下，适配性更强。螺纹牙型采用普通公制三角牙，牙顶和牙底都做了微小的圆弧过渡处理，避免应力集中导致螺纹受力时出现牙部崩裂，同时螺纹收尾处没有突兀的退刀台阶，能减少旋合过程中对螺纹孔入口的刮擦损伤。

　　设计过程中，首先确定的是螺栓的公称直径和螺杆长度的匹配关系，头部对边尺寸、头部厚度都严格对应通用紧固件的尺寸规范，确保和市面上现成的扳手工具、防松垫圈、平垫配件完全兼容，不需要为了这款螺栓单独定制配套工具。建模时先完成六角头部的实体拉伸，对头部和螺杆衔接的位置做了圆角过渡，这个位置是螺栓受拉应力时的应力集中高发区，合适的圆角半径能大幅降低螺栓受交变载荷时从衔接处断裂的风险。螺纹部分采用螺旋扫描的方式生成，每一圈螺纹的导程、牙型角都保持一致，没有出现螺距偏差、牙型歪斜的问题，能保证螺纹全长上的受力均匀分布，不会出现局部牙型受力过载的情况。

　　从安装边界来看，这款螺栓的六角头部外接圆尺寸决定了安装时需要预留的扳手操作空间，建模时已经将头部外接圆、扳手转动所需的最小避让空间纳入考量，设计人员在做装配布局时，可以直接参考模型的外轮廓预留操作位，避免出现螺栓安装位置周围有结构凸起、导致扳手无法卡入完成拧紧作业的问题。螺杆末端做了小角度的倒角处理，这个倒角一方面能在螺栓穿入安装孔时起到导向作用，快速对准孔位，另一方面也能去除螺杆末端的锐边，避免安装过程中划伤操作人员、刮坏被连接件的表面涂层。

　　在实际应用中，这类螺栓可以配合平垫分散被连接件表面的压应力，配合弹垫或者防松螺母实现振动工况下的防松效果，不管是静态的设备机架长期固定，还是存在小幅振动的电机、泵类设备的部件连接，都能提供稳定可靠的紧固力。建模时还原的所有结构细节，都对应实际加工、装配环节的真实需求，没有多余的装饰性结构，每一处几何特征都服务于紧固件的装配便利性、受力可靠性和通用互换性，能直接用于紧固件选型参考、装配干涉校验、工装夹具的配套结构设计，也可以作为标准件导入各类设备的总装配体中，完成整机的虚拟装配验证，提前排查安装空间不足、螺栓长度和叠厚不匹配等设计问题，减少后续实物装配阶段的改模成本。
