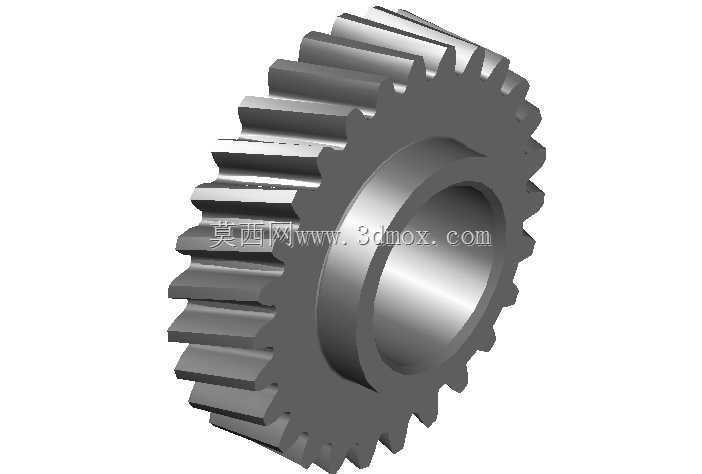

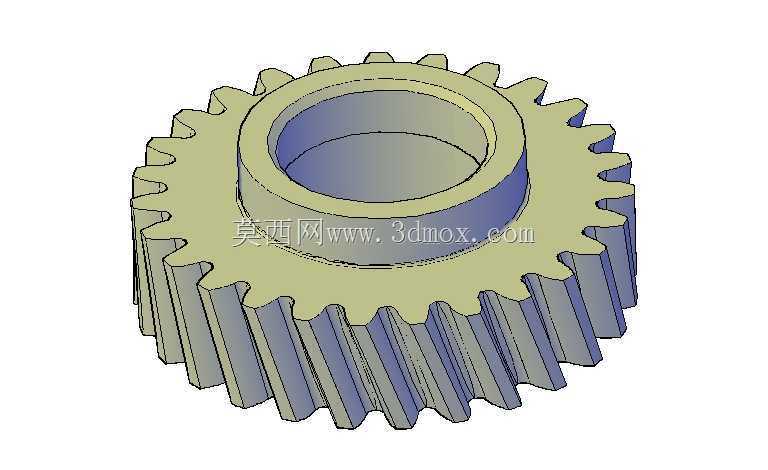

福特福克斯变速箱27齿螺旋齿轮结构

　　在乘用车手动及双离合变速器的传动链路中，常啮合斜齿螺旋齿轮是承担动力传递、转速扭矩转换的核心承载零件，本次涉及的27齿螺旋齿轮，适配福特福克斯车型的变速箱传动组，其内径设计为31.15毫米，属于变速箱输入/输出轴端的常啮合传动轮。从实际装车场景来看，这类螺旋齿轮多布置在变速箱中间轴或输出轴的对应挡位啮合位，工作时与配对齿轮形成连续的斜齿线接触，相比直齿圆柱齿轮，啮合重合度更高，传动过程中不会出现直齿那样的整齿突然啮入啮出的冲击，能大幅降低变速箱工作时的齿轮敲击噪音，提升换挡平顺性与高速行驶时的传动静谧性，这也是乘用车主减速箱、挡位常啮合齿轮普遍采用斜齿螺旋结构的核心原因。

　　从设计逻辑上看，该齿轮的27齿参数是匹配变速箱整体速比核算得出的，在整车传动系统匹配阶段，需要结合发动机输出特性、轮胎滚动半径、主减速比、各挡位速比目标值，反推各啮合齿轮副的齿数组合，27齿的取值既要保证与配对齿轮的齿数不存在公因数，避免啮合过程中出现固定齿位的重复磨损，提升齿轮副的使用寿命，也要兼顾螺旋角选取后的轴向力平衡——变速箱内同一轴上的螺旋齿轮通常会采用相反的旋向，抵消部分轴向推力，降低轴承的轴向承载负荷。内径31.15毫米的尺寸是对应安装轴的轴径配合公差设计的，装配时采用过渡配合加键连接的方式，保证齿轮与轴同步旋转无相对滑动，配合面的粗糙度、圆柱度公差都有严格要求，避免长期交变载荷下出现轴孔配合松旷、齿轮窜动的故障。

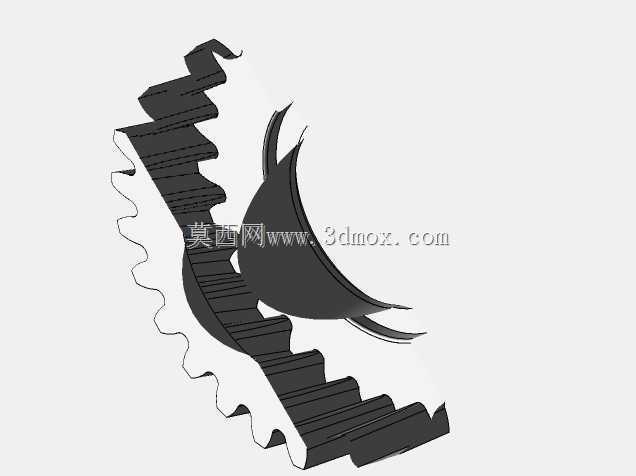

　　从结构特性来看，这类螺旋齿轮的齿向存在固定螺旋角，齿面加工需要采用滚齿、剃齿甚至珩齿的工艺路线，齿面会做硬化处理来提升接触疲劳强度，应对变速箱工作时齿面间的高接触应力。实际建模过程中，需要准确还原齿廓的渐开线参数、螺旋角大小、齿顶高系数、顶隙系数，同时要还原齿轮端面的减重槽、安装定位台阶、卡环槽等附属结构——这些结构并非冗余设计，减重槽可以降低齿轮自身转动惯量，减少变速箱换挡时的同步器负荷，提升换挡响应速度；定位台阶与卡环槽则是用于限制齿轮在轴上的轴向窜动量，保证啮合齿宽完全对齐，避免出现偏载导致的齿面异常磨损。

　　在三维建模的工程应用层面，这类齿轮模型可用于变速箱的虚拟装配校验，检查齿轮与周边同步器、轴肩、变速箱壳体的间隙是否合理，是否存在运动干涉；也可用于有限元分析环节，模拟不同扭矩输入下的齿面接触应力、齿根弯曲应力分布，验证齿轮的强度是否满足设计要求，还能用于齿轮加工的刀路轨迹生成、三坐标检测的数模比对基准。需要注意的是，螺旋齿轮的建模不能采用简化的直齿扭转方式生成，必须严格按照渐开线齿廓沿螺旋线扫掠的逻辑构建，否则生成的齿形存在原理性误差，无法用于后续的工程仿真与加工校验，尤其是齿向的螺旋线精度，直接影响到齿轮装配后的啮合接触斑位置，若螺旋角存在偏差，会出现齿面一端接触的偏载问题，大幅缩短齿轮的使用寿命。

　　从安装边界来看，该齿轮装配到轴上后，轴向定位需要靠轴肩与卡环共同限制，径向定位靠轴孔配合与平键传递扭矩，装配时需要保证齿轮的端面跳动在公差范围内，否则会导致啮合过程中齿面受力周期性波动，产生振动噪音。在变速箱总成中，该齿轮完全浸没在变速箱油液中，工作时齿面带油实现润滑，因此齿面的粗糙度要求较高，降低搅油阻力的同时减少齿面磨损。这类齿轮的失效形式多为齿面点蚀、齿根弯曲疲劳断裂、齿面胶合，因此在设计阶段就需要结合载荷谱做寿命校核，匹配对应的材料与热处理工艺，保证在整车全生命周期内的可靠性。
