在中小功率相交轴动力传递场景中,直齿锥齿轮是应用最广泛的基础传动元件,常见于机床进给箱、农业机械传动端、小型减速机输入输出轴组、轻工设备换向机构中,这类传动结构的核心需求是在两轴呈90度交错的安装空间内,完成扭矩的稳定换向传递,相比螺旋锥齿轮,直齿结构加工门槛更低、装配调整难度小,适合转速不超过1500rpm、冲击载荷较小的工况。这款锥齿轮的设计从安装边界倒推参数,首先确定轮毂端的内孔键槽尺寸,匹配常用的直径20mm-30mm区间的传动轴,键槽采用GB/T 1096规定的普通平键配合公差,确保轴与轮毂之间无相对滑动,能稳定传递额定扭矩,不会在正反转切换时出现键侧间隙冲击。齿部参数采用标准渐开线直齿锥齿形,分锥角设定为45度,
适配最常见的1:1传动比换向需求,齿顶高系数取标准值1,顶隙系数0.2,保证啮合时齿面接触面积均匀,不会出现局部应力集中导致的断齿或过度磨损。齿宽的设定控制在锥距的三分之一区间,避免齿宽过大导致小端齿槽过窄、加工时刀具干涉,同时也能减少装配时轴向位置误差带来的啮合偏载问题。轮毂部分做了加厚设计,轮毂轴向长度略大于齿面宽度,保证轴孔配合长度足够,拧紧轴端锁紧件时不会压到齿根部位,同时轮毂外圆与齿背之间做了过渡圆角,消除应力集中点,在承受瞬时冲击载荷时,圆角位置能分散应力,避免轮毂与轮辐连接位置出现开裂。轮辐采用实心式结构,适配小模数、小直径的锥齿轮尺寸范围,相比辐板式结构,实心结构加工工序更少,整体刚性更好,

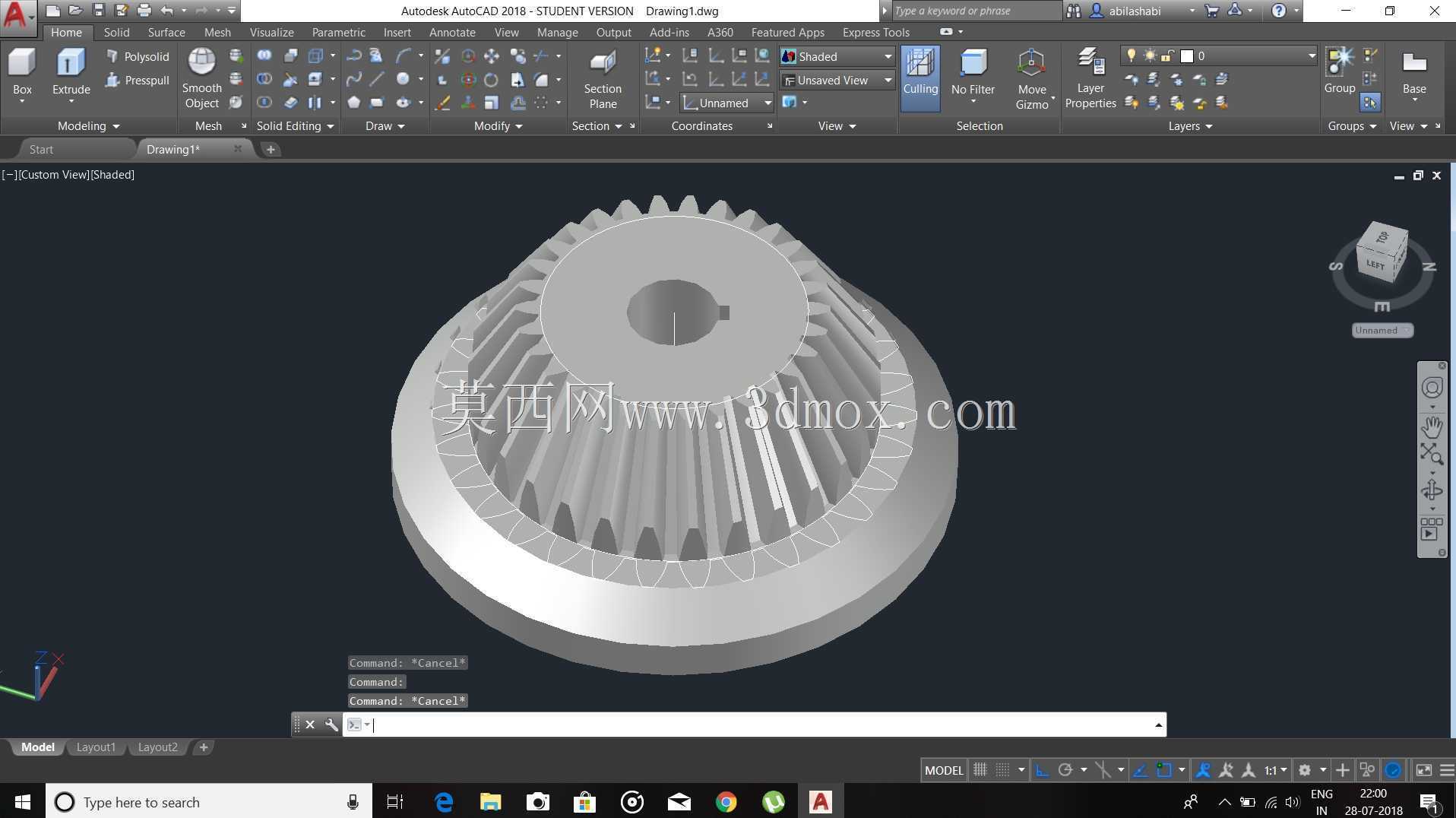

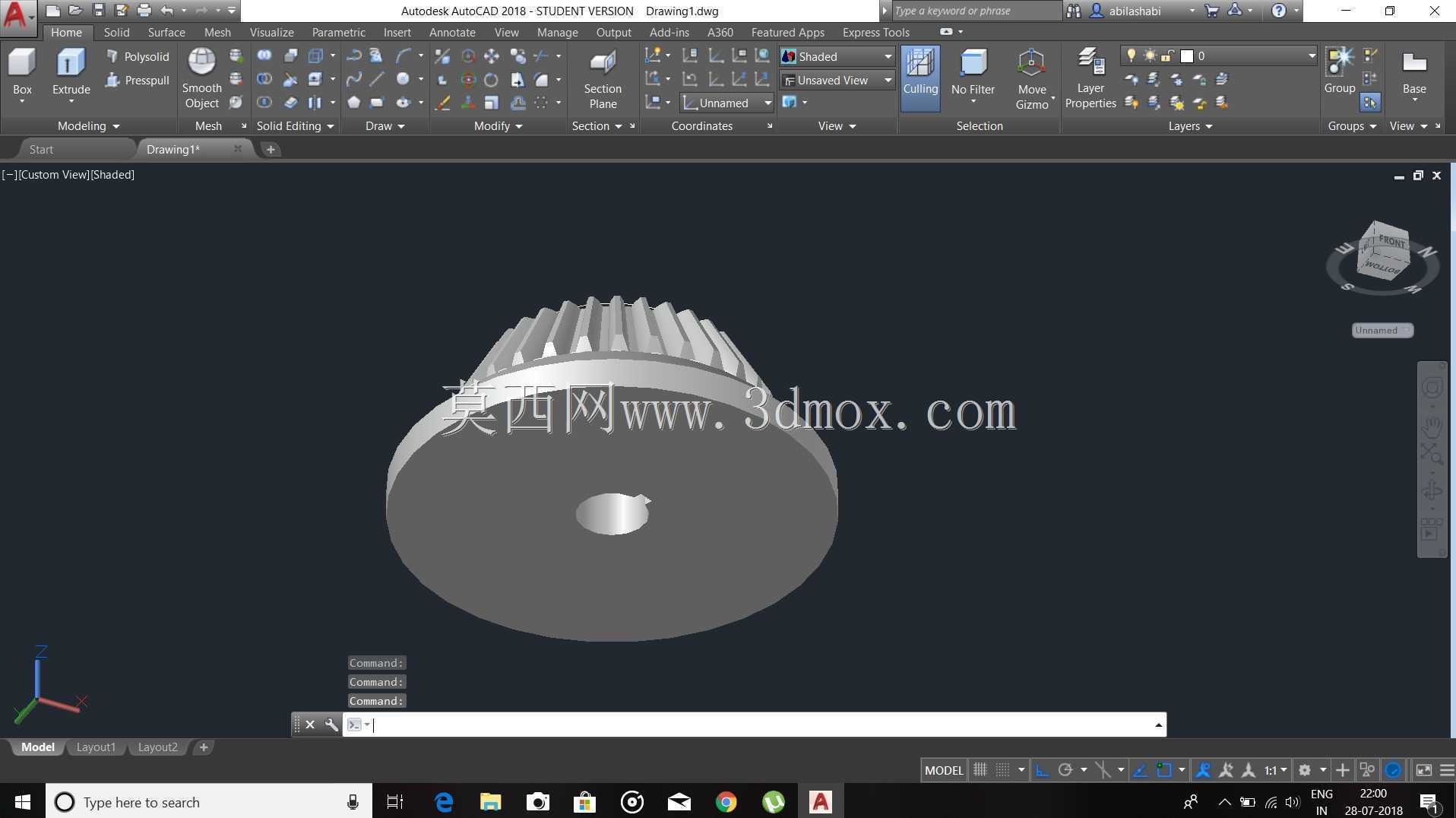

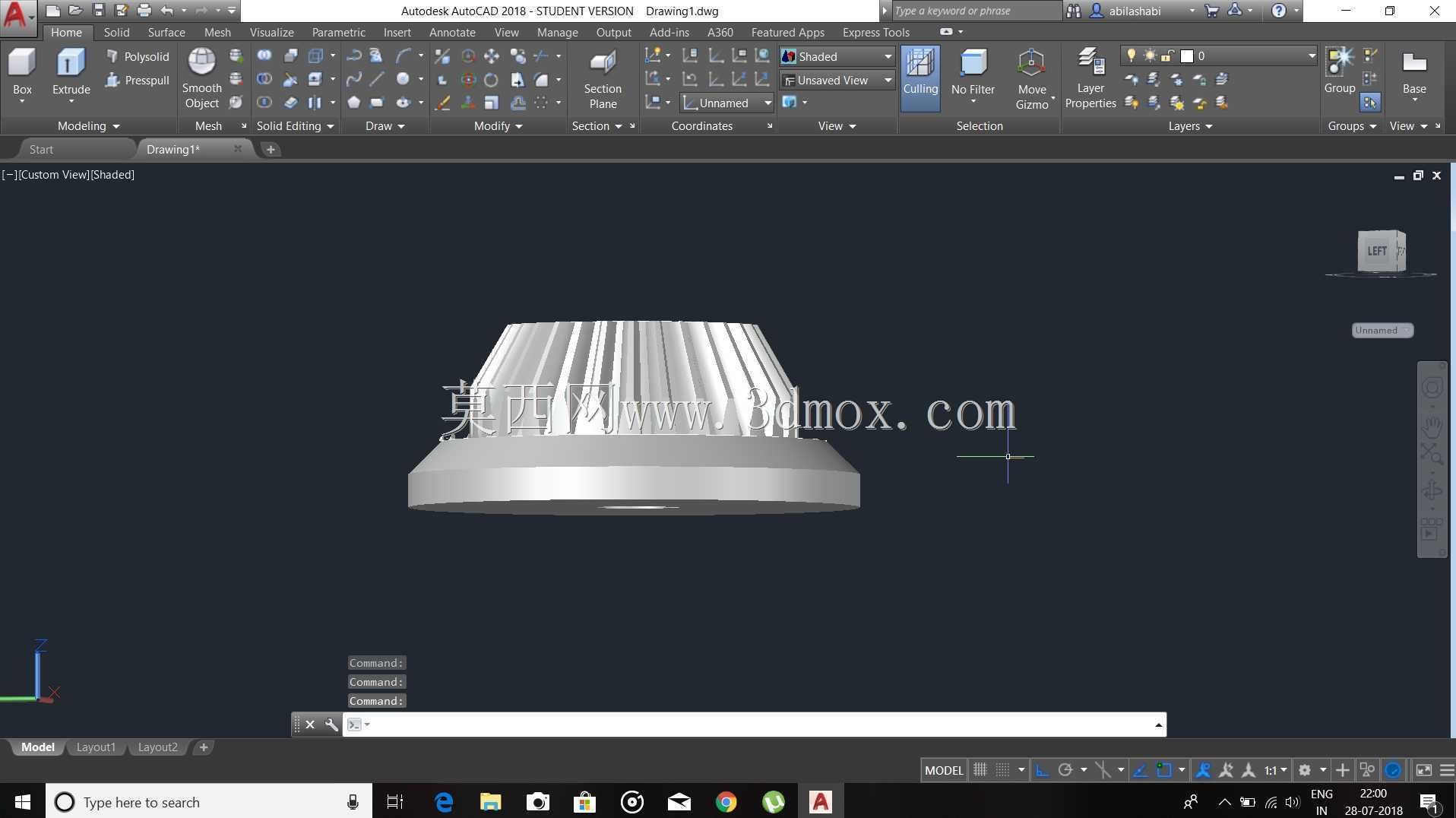

在频繁正反转的工况下不会出现辐板变形。齿端做了小倒角处理,既可以去除加工毛刺,也能在装配啮合时起到导向作用,避免轮齿边缘磕碰损伤。设计过程中同步验证了安装边界:齿轮装入轴系后,最大外圆直径不会超出相邻轴承座的安装空间,齿背与箱体侧壁预留足够的间隙,不会在运转时刮蹭箱体内壁,轴向定位台阶的尺寸与轴肩匹配,确保齿轮安装到位后,分锥顶点刚好落在两轴的交点上,保证啮合印痕处于齿面中部,不会出现偏啮导致的噪音过大、磨损加快问题。这类锥齿轮的建模过程严格按照机械加工工艺顺序搭建特征,先绘制齿坯的回转轮廓,通过旋转命令生成基础实体,再通过渐开线方程绘制单齿轮廓,阵列生成全部轮齿,最后切除键槽、加工倒角与圆角,所有特征的建模顺序与实际车削、铣齿、

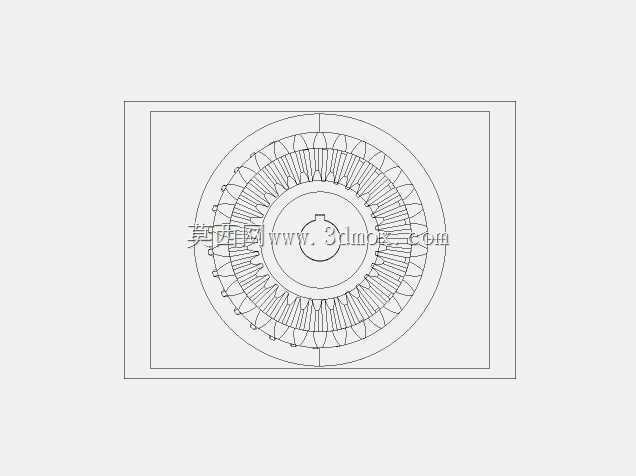

插键槽的工艺顺序一致,后续导入工程图模块时可以直接生成符合加工要求的二维图纸,标注尺寸时能直接提取建模时的参数,不会出现尺寸干涉或者工艺无法实现的结构。在实际选型替换时,只需要核对内孔直径、键槽宽度、齿数、模数、分锥角这几个核心参数,就能完成同规格零件的替换,不需要额外修改轴系的其他安装尺寸,适配性较强。
