双层车载自行车携载固定支架结构

　　该套三维结构围绕多辆自行车的随车携载需求展开，整体采用双层叠放的布置逻辑，将两台常规两轮自行车沿竖向分层固定，适配SUV、旅居房车、后勤保障车辆等具备车尾挂载或舱内承载条件的使用场景，解决多人户外骑行、跨区域骑行转运过程中自行车无法直接驶入运输载体、零散摆放易发生磕碰剐蹭的实际问题。

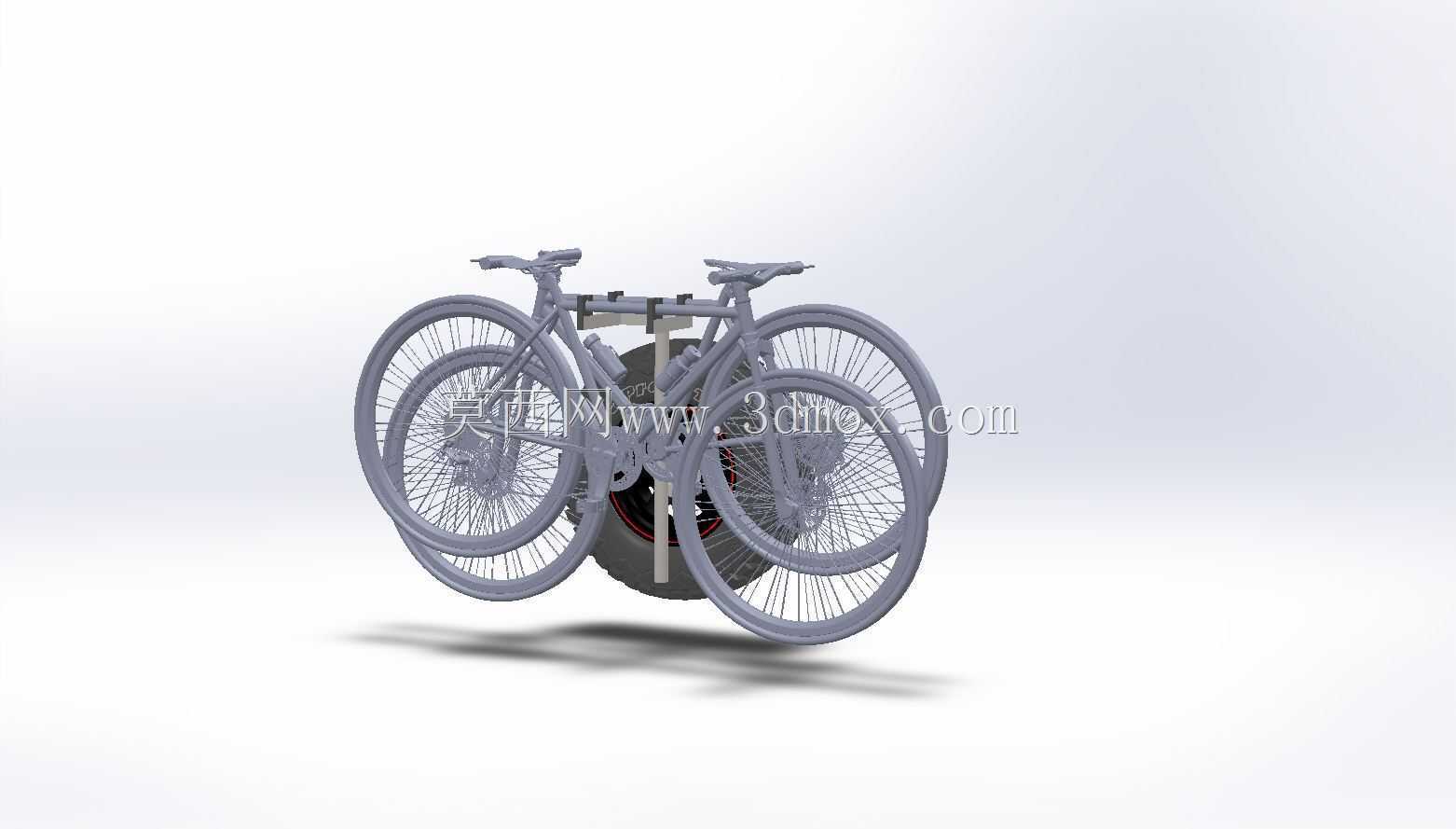

　　从现场使用逻辑来看，携载支架首先要处理的是轮组干涉与承载重心问题。常规自行车轮径跨度覆盖26英寸至29英寸，整车宽度集中在车把、脚踏两处外凸结构，若采用单层并排挂载，两台车会大幅超出车尾横向边界，行驶过程中极易遮挡尾灯、号牌，甚至在会车、过窄通道时发生刮碰。这套结构将下层自行车居中布置，轮组贴合承载基座的限位区域，上层自行车通过中部支撑横梁抬升高度，两轮分别跨置于下层两轮的外侧上方，竖向叠放后整体横向宽度仅略大于单台自行车车把宽度，纵向厚度控制在两轮叠加的合理区间，挂载后不会过度向外探出，能满足道路通行的外廓尺寸要求。

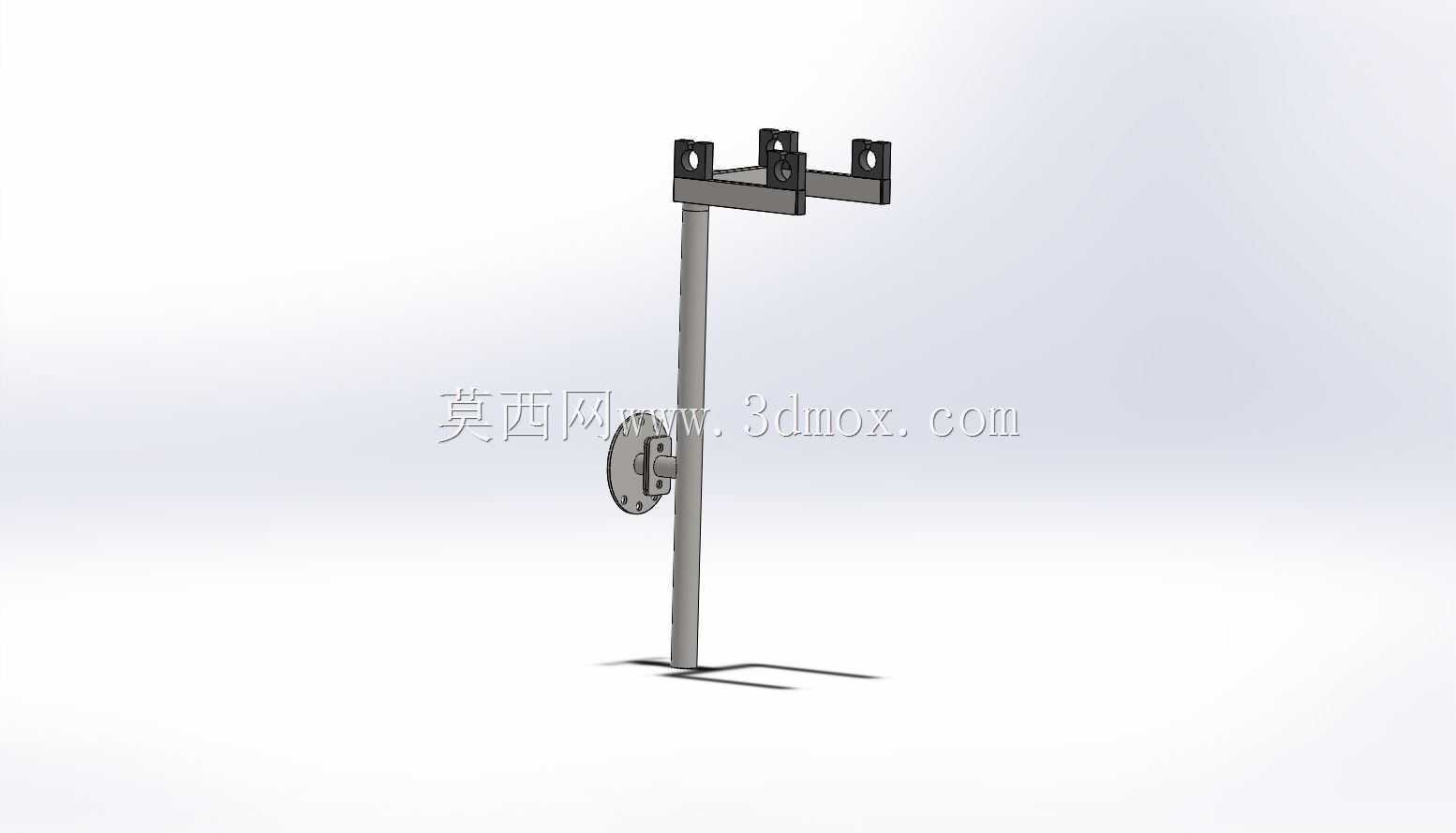

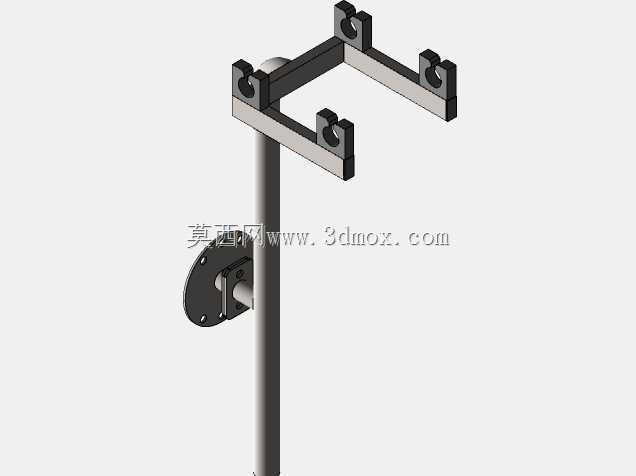

　　结构设计上，支架主体采用框架式受力布局，中部设置主承载横梁承担上层自行车的整车重量，横梁两端延伸出竖向支撑臂，下端与车尾安装基座或车载拖挂接口相连，形成封闭的受力传力路径。轮组位置配套设置限位卡槽与绑缚固定点，卡槽轮廓贴合自行车轮胎外圆，转运过程中可限制轮组前后窜动与侧向滑移；车架立管、横梁位置预留柔性绑带或快拆压块的安装位，固定后可避免车辆在加速、制动、颠簸路面出现整体跳动。针对自行车碟刹盘片、变速套件、车把变速手柄等精密易损部件，支架的所有刚性支撑件均避开了上述凸出区域，固定压接位置选择车架圆管、轮组辐条间隙等高强度、无精密附件的部位，防止夹紧过程中造成部件变形或调校错位。

　　安装边界方面，整套支架的对接接口适配通用方口拖挂基座，也可根据不同车型调整连接板孔位，安装时支架主贴合面与车尾安装面保持平行，紧固后承载重心尽量靠近车辆尾部铰接点，减少行驶过程中的杠杆力矩。下层自行车就位后，轮胎最低点与地面预留足够通过间隙，满足坡道、减速带通行时不会发生托底剐蹭；上层自行车抬升后的最高点不超过车辆顶部行李架的限高范围，避免进入地下车库、限高路段时发生顶部碰撞。

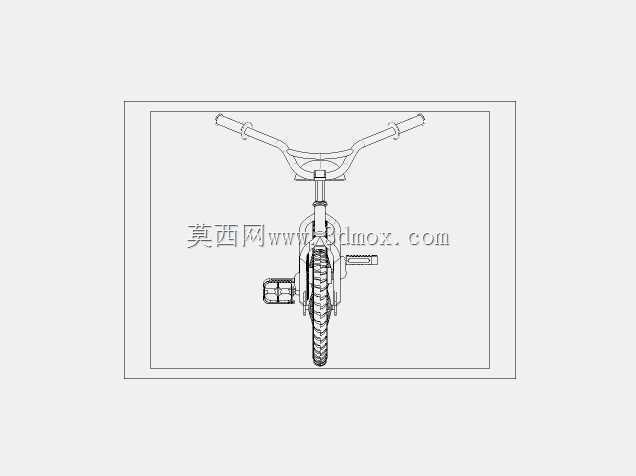

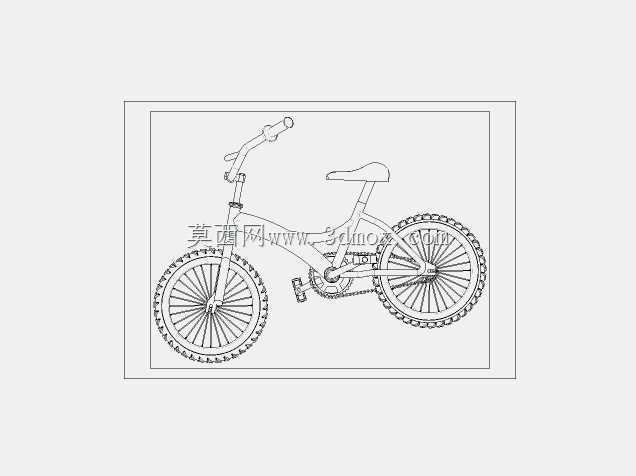

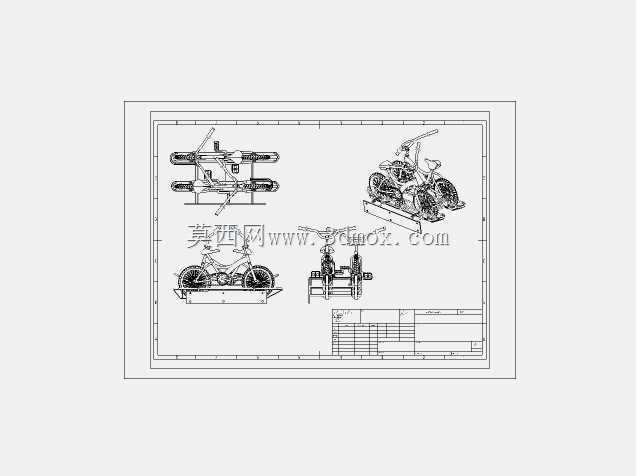

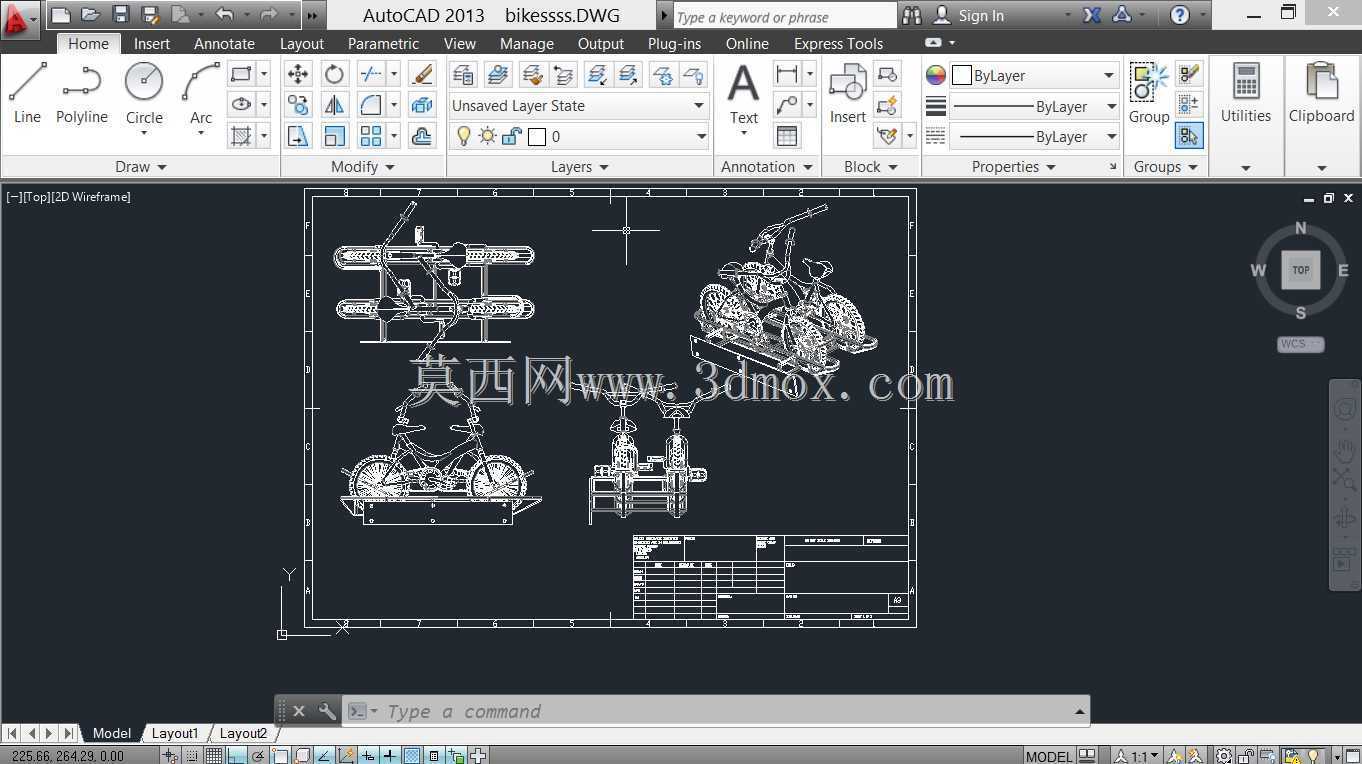

　　建模过程中完整还原了两台自行车的轮组辐条、车架、车把、脚踏、传动盘片等全部细节，支架各杆件的连接位置、固定点开口尺寸、相邻部件的装配间隙都按实际装配关系搭建，可直接用于干涉校验、承载受力仿真以及后续加工出图。在结构优化层面，横梁与支撑臂的连接处做了加强过渡处理，避免长期承载出现焊缝疲劳断裂；所有外露杆件端部做圆角收边，不存在尖锐凸角，操作人员取放自行车时不会被剐蹭受伤。针对不同使用需求，支架的分层支撑高度预留了调节余量，可兼容不同轮径、不同车架尺寸的自行车固定，当仅需携载单台自行车时，也可拆除上层支撑组件，降低整体风阻与自重。

　　实际户外使用场景中，该支架既可以安装在车辆尾部外置，也可固定在房车储物舱、皮卡货厢内部作为车载停放架，骑行活动结束后无需拆解自行车轮组，直接将整车推入限位位置即可完成固定，大幅提升多人骑行出行的转运效率，同时避免自行车在车厢内随意倾倒造成的漆面损伤与部件变形。
