七辐条刀锋造型汽车轮毂结构设计

　　这款轮毂的设计首先围绕乘用车行走系统的实际装配需求展开，轮辋部分采用标准17英寸乘用车适配的环形基体结构，边缘预留了标准轮胎胎圈安装位，胎圈座的角度严格匹配民用真空轮胎的装配公差，轮缘位置做了加厚翻边处理，能够在轮胎低压行驶或者过坎冲击时，避免胎圈脱开导致漏气。中心安装区域采用台阶式定位孔设计，中心孔直径适配多数家用前驱车型的轴头尺寸，周围均匀分布5个螺栓安装孔，孔位的节圆直径符合主流乘用车的轮毂安装规范，每个螺栓孔周边都做了局部加厚的凸台结构，分散螺栓紧固时的压应力，避免长期行驶后螺栓孔周边出现应力开裂。

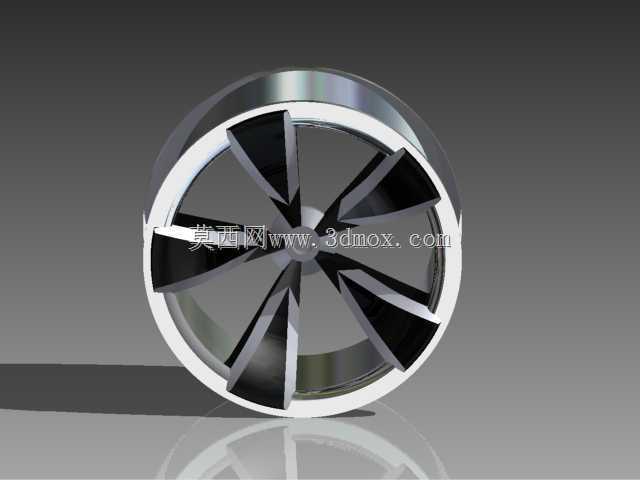

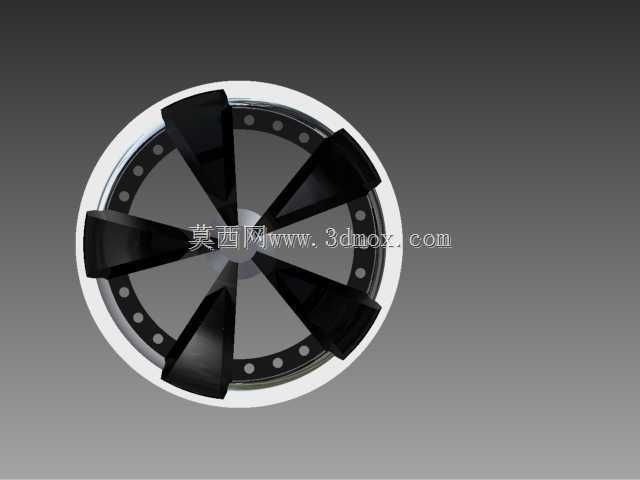

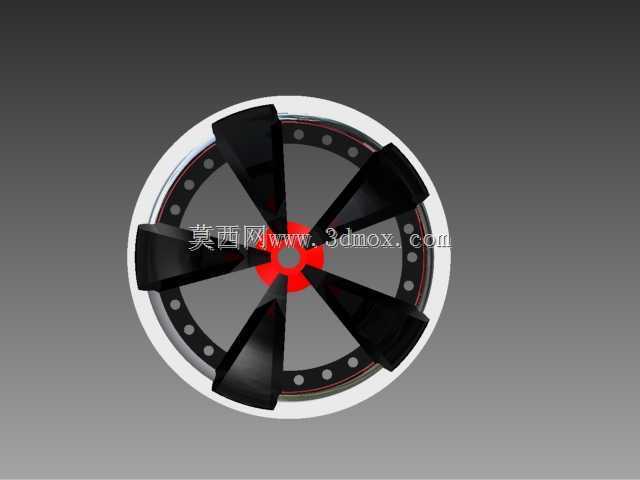

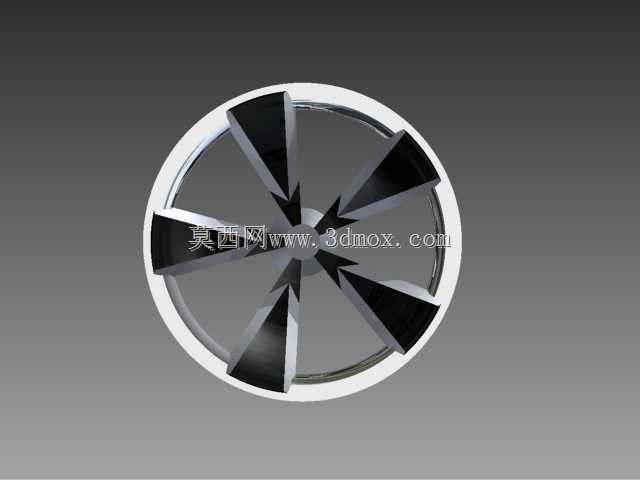

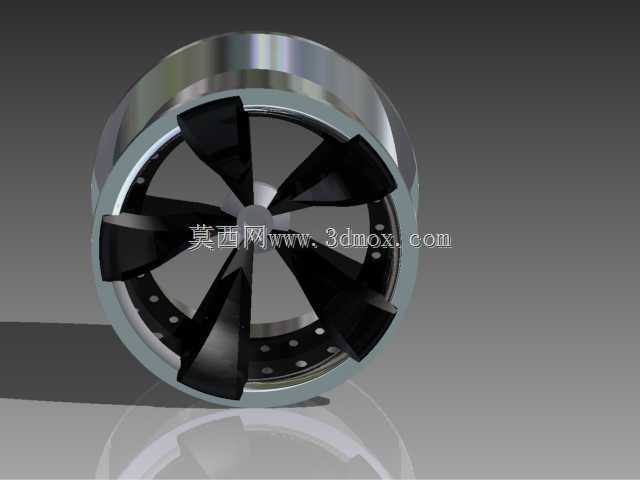

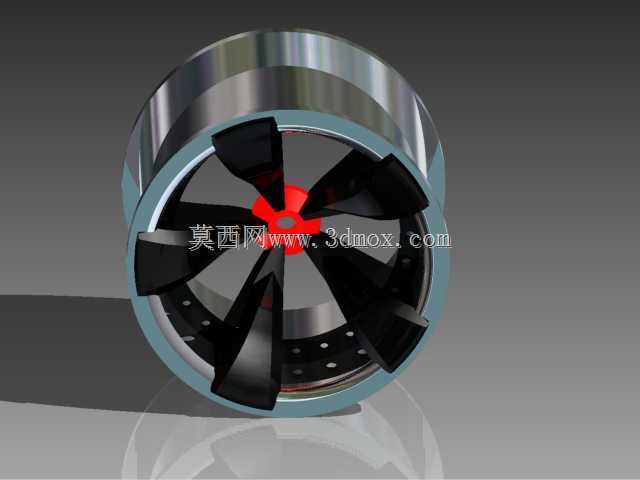

　　辐条部分采用七组对称分布的刀锋式立体结构，每根辐条从中心安装台向外延伸至轮辋内侧，辐条的截面采用变厚度设计，靠近中心的位置厚度更大，向轮辋方向逐渐收薄，既保证了中心区域的连接强度，又能降低轮辋边缘的重量，减少非簧载质量，提升车辆悬挂的响应速度。辐条的表面做了大角度的斜面切削造型，相邻辐条之间的镂空区域经过弧度优化，在车辆行驶时能够引导气流穿过轮毂，带走刹车盘工作产生的热量，避免长距离制动后刹车热衰减。辐条的边缘做了小圆角过渡处理，没有尖锐的棱角，既降低了加工时的应力集中风险，也能减少日常使用中剐蹭对轮毂结构的损伤。

　　从实际应用场景来看，这款轮毂适配普通家用轿车以及入门级运动车型的改装需求，安装时需要匹配对应节圆的轴头，安装面的平面度控制在0.1mm以内，保证和刹车盘安装面完全贴合，避免高速行驶时车轮出现抖动。轮毂的整体偏距经过核算，安装后轮胎不会超出翼子板边界，同时不会蹭到内侧的悬挂摆臂和减震器结构，转向时的最大转角范围内，轮胎和轮拱内衬、转向拉杆都保留足够的安全间隙。

　　设计过程中还考虑了日常使用的耐用性，轮辋的内侧预留了平衡块安装位，支持粘贴式平衡块的安装，做动平衡时不需要额外加装卡扣式平衡块破坏表面造型。中心孔的位置预留了轮毂盖的安装卡槽，可以适配同规格的品牌轮毂盖，保证外观的完整性。辐条的背面做了减重凹槽设计，在不降低结构强度的前提下，进一步降低整体重量，相比同尺寸的多辐条铸造轮毂，重量能够降低8%左右，提升车辆的加速和制动性能。

　　结构强度方面，每根辐条和轮辋的连接位置都做了圆弧过渡，避免直角连接带来的应力集中，在通过颠簸路面或者过减速带时，冲击力能够沿着辐条均匀分散到整个轮辋结构上，不会出现局部应力过大导致的辐条断裂。轮辋的气门嘴安装位设置在两根辐条之间的位置，避开了辐条的受力区域，安装气门嘴时不会破坏轮毂的受力结构，同时充气操作时不会被辐条遮挡，操作空间充足。
