城市轨道列车走行部悬挂轮对构架

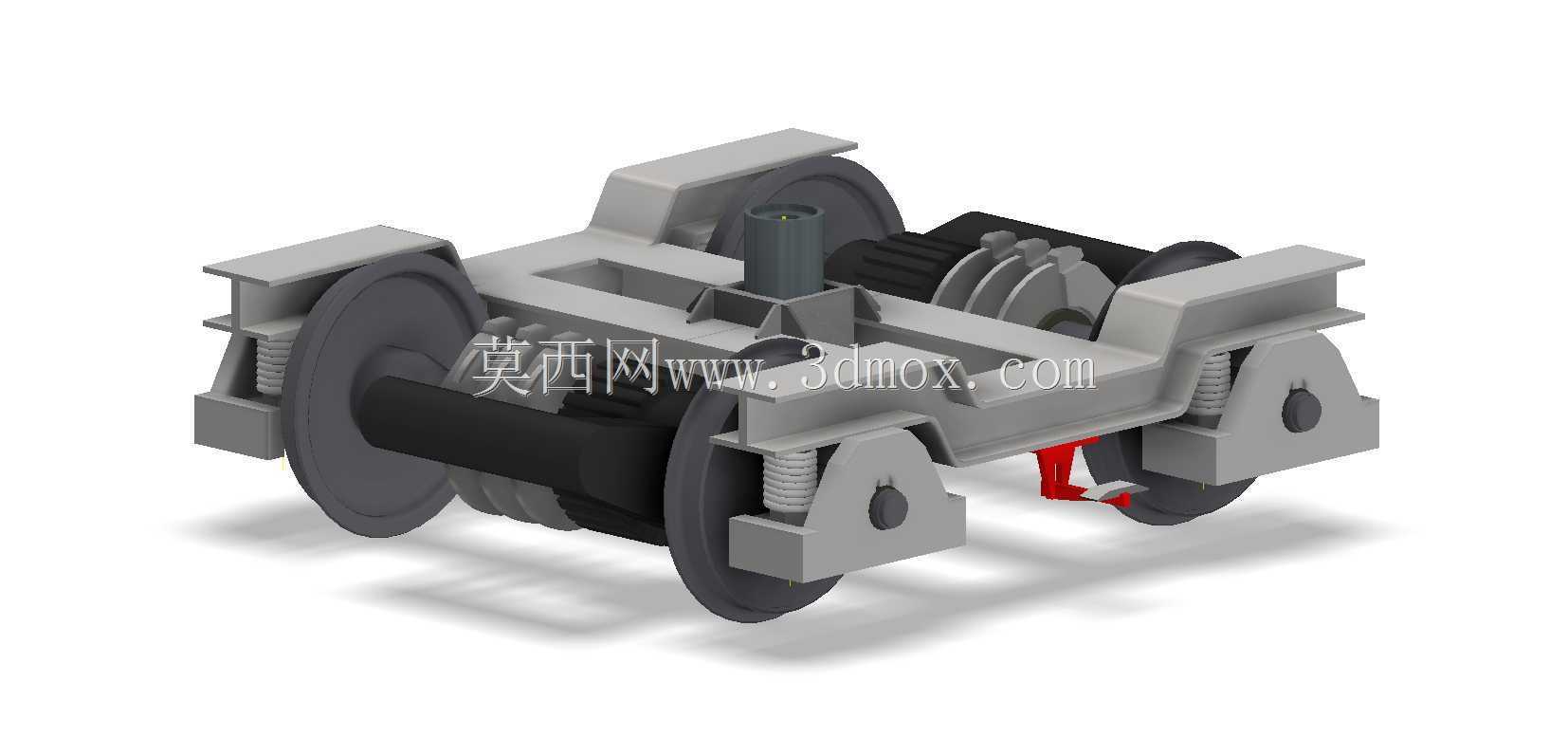

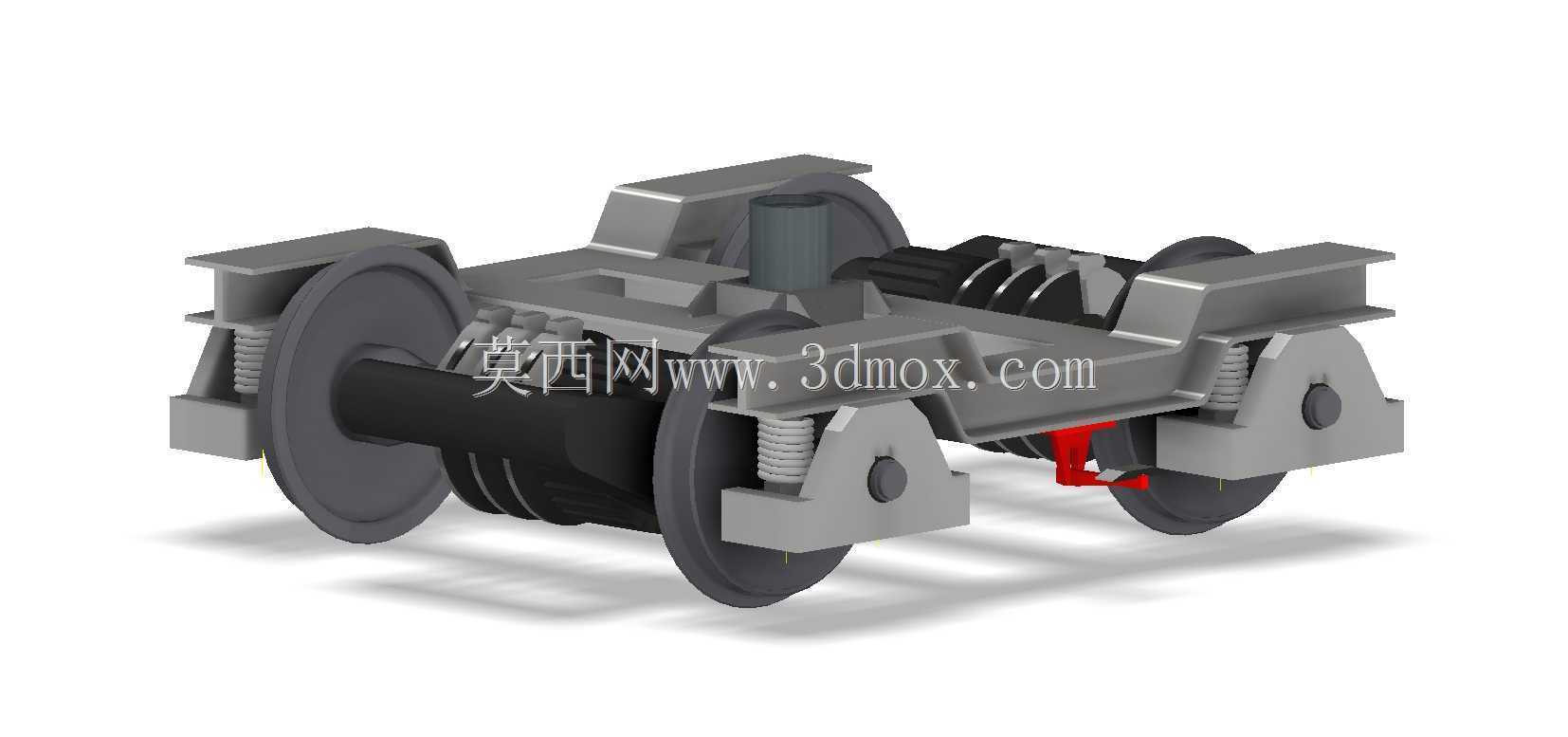

　　这套三维结构围绕城市轨道车辆下部走行部展开，核心对象是承担车体承载、导向、牵引与制动传递的转向架总成。模型中可以清晰看到焊接构架、两组轮对、轴箱定位装置、螺旋钢弹簧、垂向减振部件、中央牵引连接区域以及基础制动相关安装接口，整体表达重点不在外观装饰，而在于各子系统之间的空间位置、装配关系和运动边界。

　　从现场运用角度看，这类部件位于车体与钢轨之间，车辆自重和载客载荷通过车体支承点向下传递，经构架、一系悬挂和轴箱最终到达轮对；牵引或制动力则沿相反方向由轮轨接触点传回构架，再通过中央牵引装置带动整列车加减速度。曲线通过时，构架相对车体产生回转，轮对依据轨距和轮缘接触状态完成导向，因此建模时不能只把零件堆叠成静态造型，必须保留轴箱与构架、轮对与轴箱、牵引装置与车体之间合理的相对运动关系。

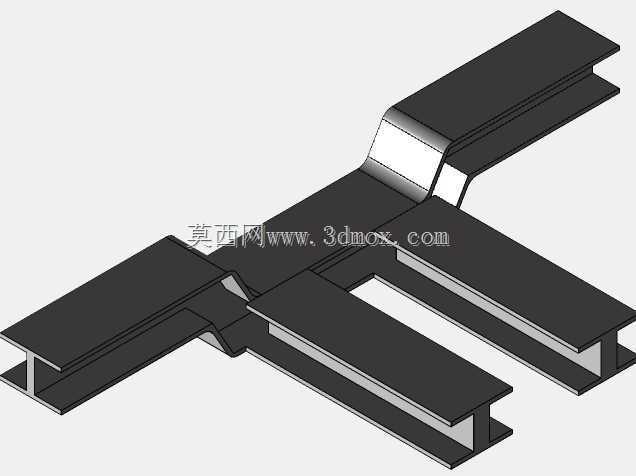

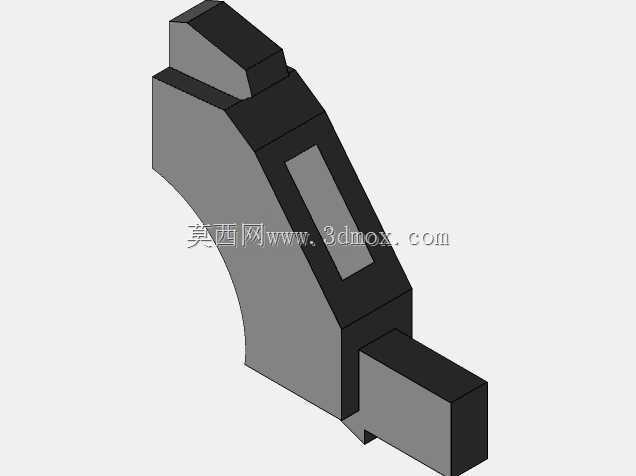

　　构架在模型中呈典型的框式承载布局，两侧纵向梁与横向连接结构形成刚性骨架，上方预留与车体支承、牵引或回转机构匹配的安装区域，下方则布置弹簧座、制动吊座和轴箱定位界面。设计这类骨架时，工程上通常先确定轨距、轮对中心距、轴箱位置和车体落车高度，再反推梁体截面与附件位置。因为构架既要传递垂向载荷，也要承受横向摆动、纵向冲击和扭转，焊缝集中区、吊座根部和弹簧安装面往往是结构校核的重点。

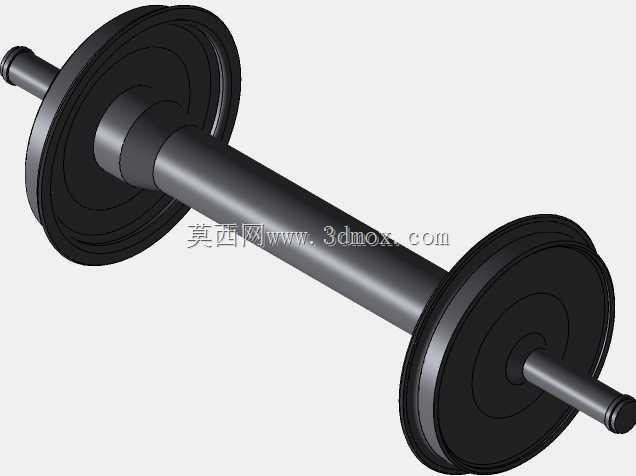

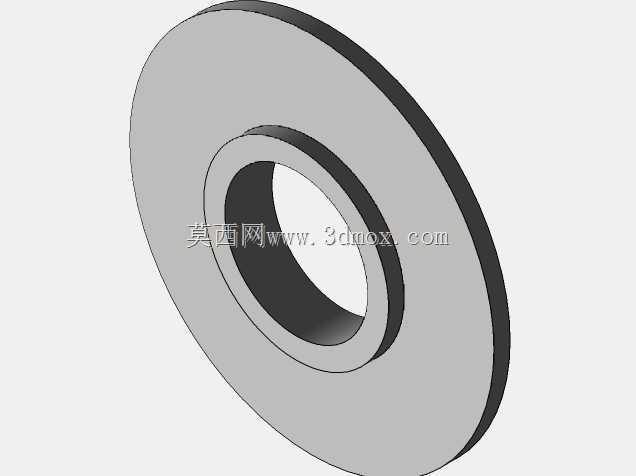

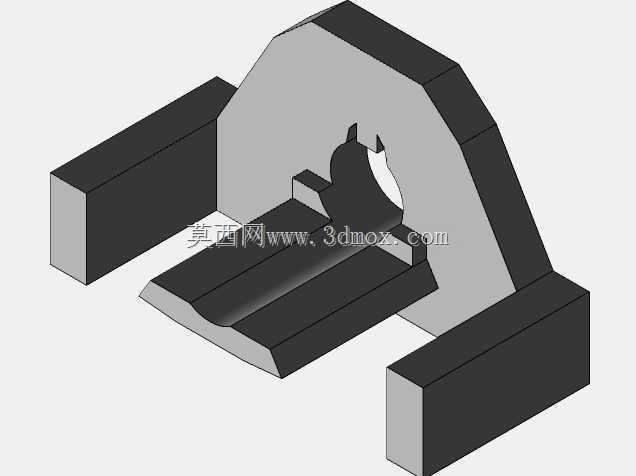

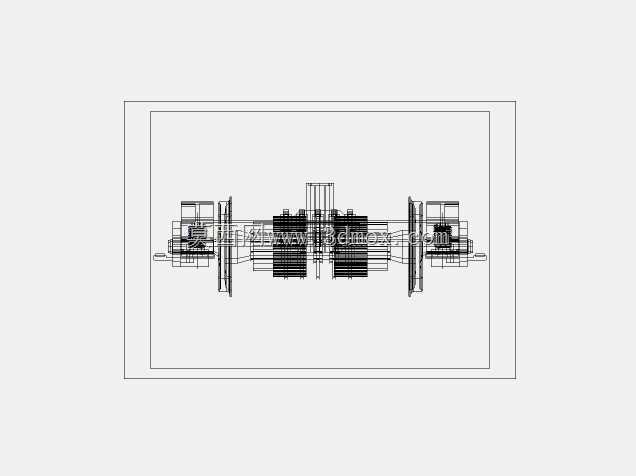

　　轮对部分由车轮、车轴及相关配合界面组成，车轮踏面和轮缘的轮廓决定车辆在直线与曲线上的运行稳定性。模型中两轮对平行布置，轴距需要兼顾曲线通过能力和运行平稳性：轴距过小会削弱高速直线稳定性，过大则增加小半径曲线通过时的轮轨横向力。轴箱位于轴承外侧，承担轮对与构架之间的连接，其定位刚度直接影响蛇行运动、轮对导向和乘坐舒适性。图中轴箱附近设置了螺旋弹簧和导向接触面，这种布置能够在承载的同时约束轮对相对构架的位移，只保留必要的垂向压缩和少量回转自由度。

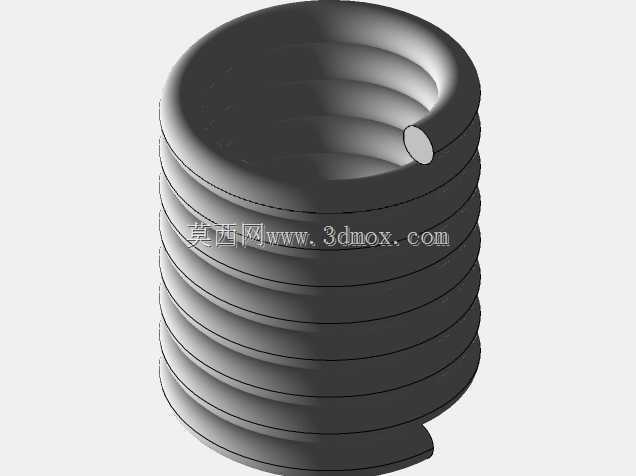

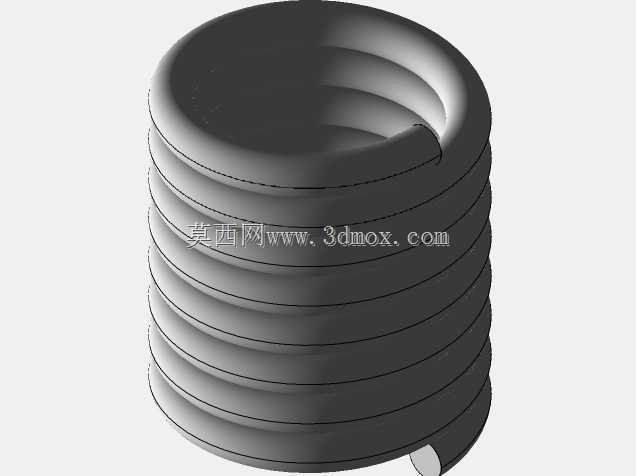

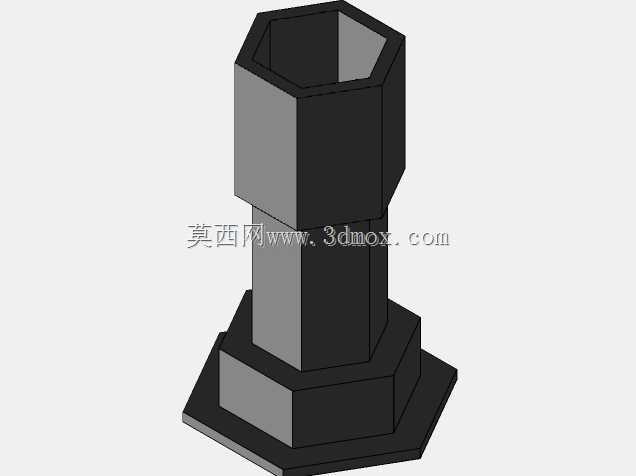

　　一系悬挂的表达是该模型较有价值的部分。弹簧位于构架与轴箱之间，垂向承担缓冲作用，能够削弱钢轨接头、道岔和轨道不平顺引起的冲击；减振元件则用于抑制弹簧往复振动，避免能量在构架和轮对之间持续振荡。建模时弹簧中心线、上下支承面和轴箱相对位置必须一致，否则在运动校核中会出现弹簧偏磨、干涉或行程不足。对于城市轨道交通车辆，站间距短、启停频繁，悬挂系统还要兼顾低噪声和维护便利性，因此外露部件的拆装空间、检查窗口和紧固件可达性都会影响后期运维。

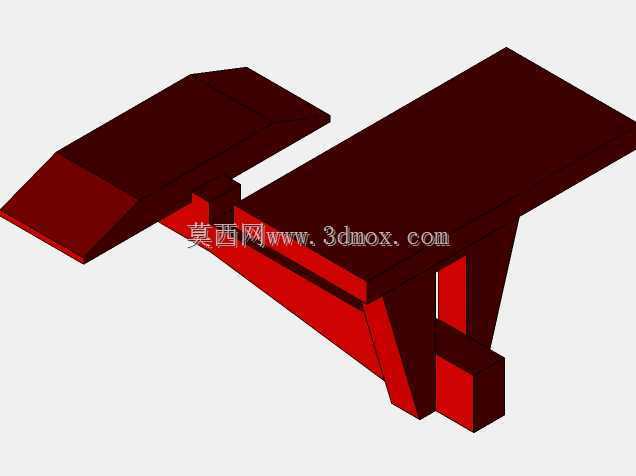

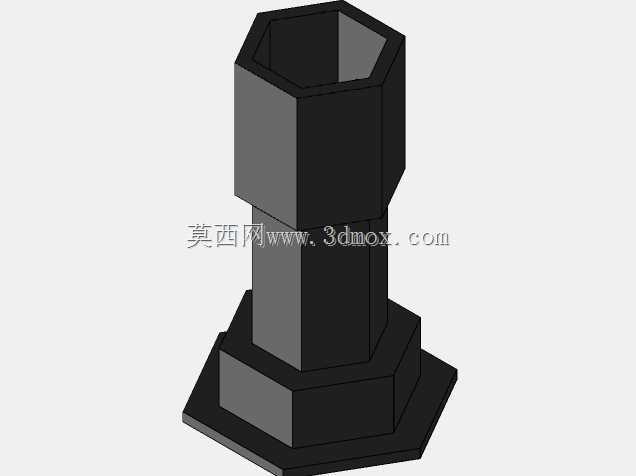

　　中央区域的竖向连接结构体现了转向架与车体之间的载荷传递思路。车体并非直接刚性压在轮对上，而是通过支承和牵引界面落在转向架上，使车辆通过曲线时构架能够相对车体旋转。该区域的高度决定车体地板面与轨面的关系，也影响车辆重心和限界。若中心牵引位置过高，横向力会形成较大力矩；若过低，则可能与轨旁设备或下部箱体发生边界冲突。因此在三维布置中，需要同时核对车下设备包络、轮对跳动极限、构架回转角和制动机构动作范围。

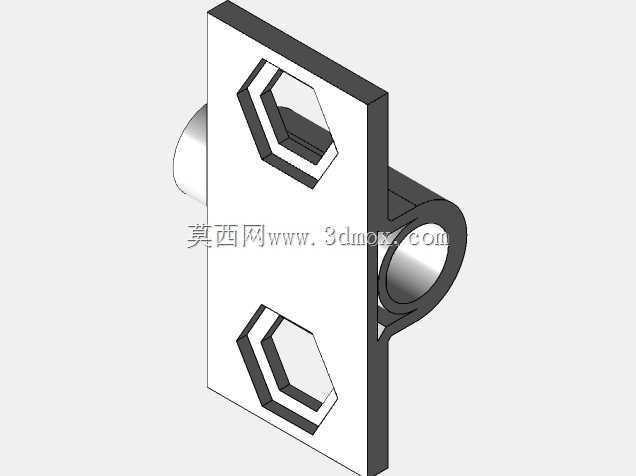

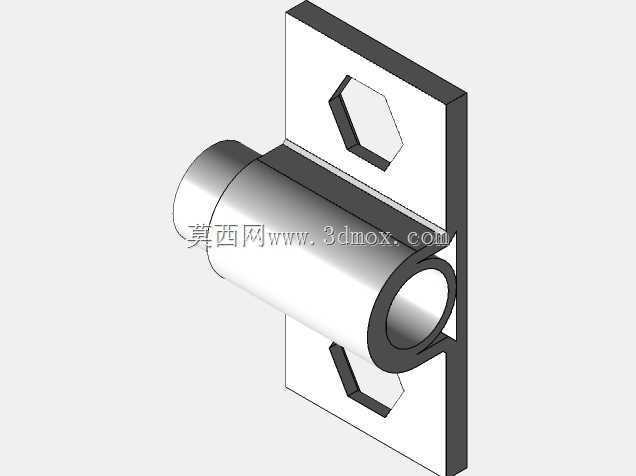

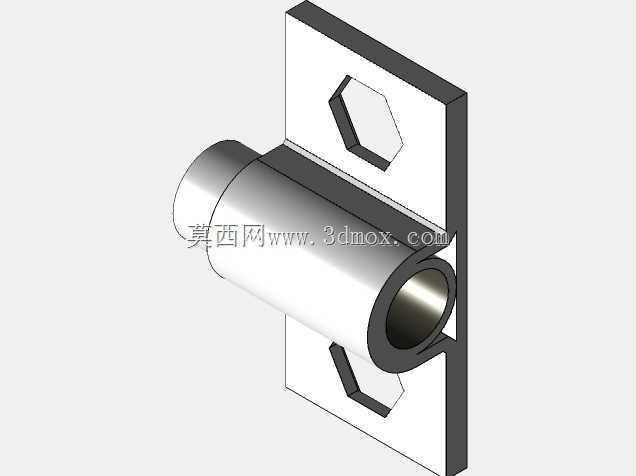

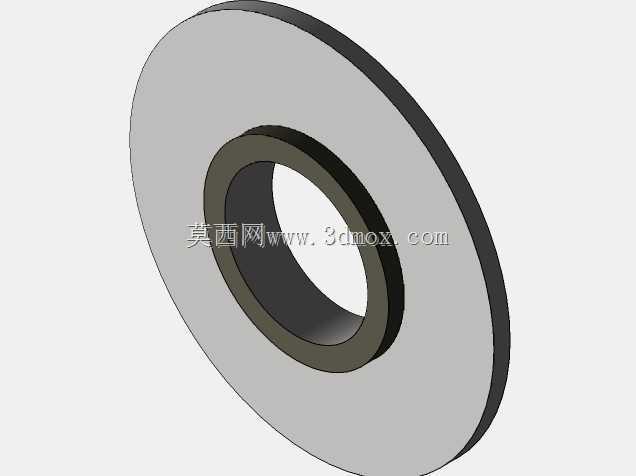

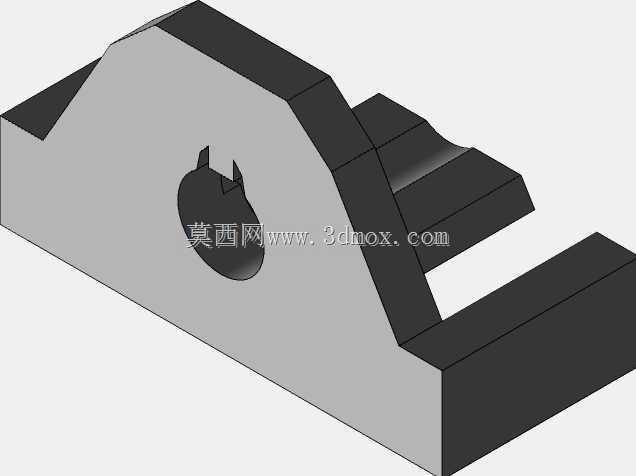

　　基础制动及相关吊座在模型侧面和下部留有明确接口。城市轨道车辆常用制动载荷大、动作频繁，制动单元安装后会在构架吊座处形成反复冲击，所以吊座位置不能只考虑视觉对称，还要与轮对辐板、轴箱、弹簧和管路保持安全间隙。制动过程中，闸片或制动单元相对车轮的位置会随悬挂压缩发生微小变化，模型若能保留这些铰接和间隙关系，就可用于检查极限工况下的碰撞风险。

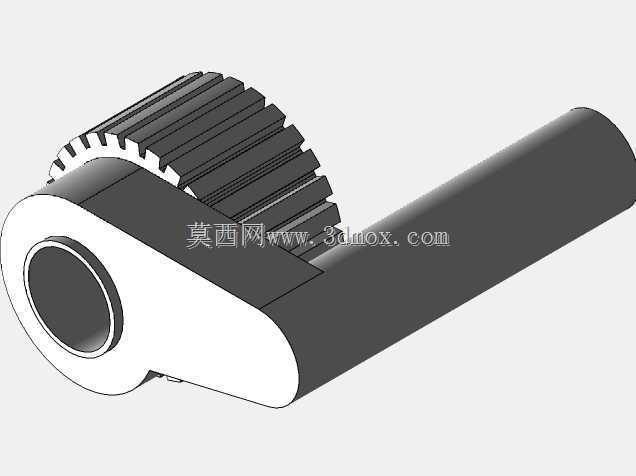

　　外形尺寸与安装边界方面，走行部的宽度受车辆限界和轨道间距约束，长度由轴距、端部悬挂及制动吊座外伸量共同决定，高度则受轮径、弹簧自由高、构架梁截面和车体支承高度影响。轮径选择关系到车辆通过道岔和小半径曲线的能力，也影响轴箱转速与齿轮传动接口；构架端部不能侵入轮对横向位移范围，弹簧周边需要留出压缩、伸长和横向偏移的空间；车下电缆、管路和接地装置虽然在简化模型中未必全部表达，但在实际设计中都要沿梁体布置并避开运动件。

　　从三维建模方法看，该总成适合以轮对轴线和轨道中心面为基准建立装配骨架。先确定两轮对中心线、轴箱支承点和构架对称面，再依次装入构架、弹簧、轴箱、牵引连接和制动附件。这样做的好处是后续调整轨距、轴距或弹簧高度时，相关零件能够随基准联动更新。对于结构设计人员，模型还可用于开展静态干涉检查、转向架回转包络分析、一系弹簧行程校核、吊装维修空间确认以及车下设备布局协调；对于教学和方案展示，它能直观说明轨道车辆为什么能够通过转向架实现承载、导向、缓冲和牵引制动传递，而不是简单的车轮承载框架。
