　　这款平板印刷设备的三维建模，完全围绕实际车间落地使用的需求做几何简化，没有冗余的装饰性曲面，所有结构都对应真实设备的功能分区。从安装边界来看，设备主体的平台区域为核心作业承载面，周边预留的走管、走线空间完全匹配车间布线规范，设备底部的支撑脚安装孔位间距符合常规工业地坪的固定要求，不需要额外做地基改造就能直接进场安装，整体占地尺寸适配中小型印刷车间的设备排布间隙，不会占用过多通道空间。

　　在实际生产场景里，这类设备主要面向小批量多品类的印刷加工需求，不管是广告加工门店的KT板、亚克力标牌打样，还是包装厂的纸板、特种纸小批量订单，亦或是建材厂商的乙烯基装饰膜、薄型板材印刷，都能通过平台的吸附固定结构完成物料装夹，不需要制作专用夹具，换单时只需要清理平台表面、调整打印原点就能快速切换生产任务，相比传统丝网印刷的制版流程，能把换产准备时间压缩九成以上，特别适合当下定制化印刷订单占比越来越高的行业现状。

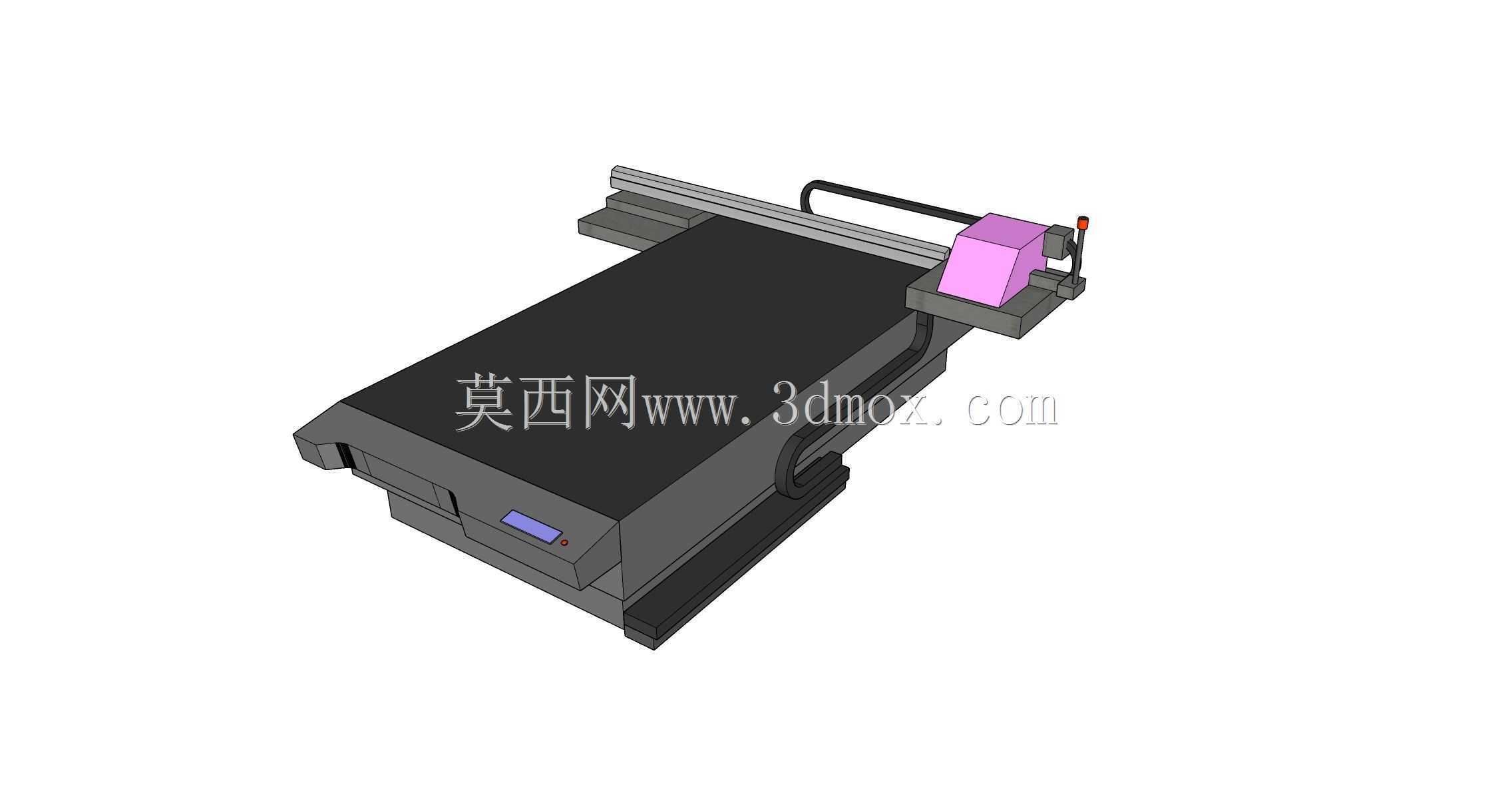

　　从功能结构设计来看，模型里还原的龙门移动架构是这类设备的核心，打印头组件搭载在横向导轨上，配合纵向的平台进给结构，能实现全幅面的无死角打印，侧边的墨路走线采用拖链内置设计，避免长期往复移动造成管线磨损，打印头旁的紫色模块对应UV固化单元，墨水喷印到物料表面后能即时固化，不会出现晕染、蹭花的问题，就算是表面光滑的非吸收性材料，也能保证图案附着力。平台表面做了硬质阳极氧化处理的结构示意，耐磨性能满足长期放置硬质板材的使用需求，不会因为频繁上下料造成平台划伤，影响打印平面度。

　　建模过程中特意做了低多边形优化，所有非关键受力、非外观配合的结构都做了几何简化，比如设备内部的墨路分支、电路控制板卡都没有做冗余建模，只保留了外部安装接口和整体轮廓，这样在做车间布局仿真、设备产线排布演示的时候，模型加载速度快，不会占用过多显卡资源，同时关键的操作位、维护位尺寸都完全按照真实设备比例还原，比如正面的操作面板高度刚好符合站立操作的人体工程学要求，侧边的墨盒更换位预留了足够的手部操作空间，后期做设备操作培训的三维动画时，不需要再调整结构比例就能直接使用。

　　设备的进料端没有设置额外的延伸托板，针对幅面超出平台长度的卷材，也能通过加装外置放卷组件实现连续打印，模型里预留的侧边安装接口位置，刚好对应真实设备的拓展组件安装位，不需要对主体结构做打孔改造就能完成功能拓展。打印头的防撞结构在模型里也做了体现，当打印头移动路径上出现凸起的异物时，防撞机构能触发急停，避免喷头碰撞造成损坏，这也是工业级印刷设备必备的安全结构，在做虚拟调试的时候，可以直接给这个结构添加碰撞检测属性，模拟真实的安全触发逻辑。

　　从结构设计的合理性来看，设备的重心集中在底部平台区域，龙门移动组件的重量通过两侧的导轨支撑传递到底部框架，就算是高速打印时龙门快速往复移动，也不会出现整机晃动的问题，底部框架的加强筋布局完全按照钣金焊接的工艺要求设计，没有出现工艺无法实现的封闭腔体，所有折弯、焊接位置都预留了足够的工艺操作空间，要是后期需要做同类型设备的国产化改型，这个模型的结构框架可以直接作为设计参考，只需要调整打印幅面、喷头数量就能快速衍生出不同规格的机型，能大幅缩短前期方案设计的周期。
