方形磷酸铁锂储能动力电芯结构设计

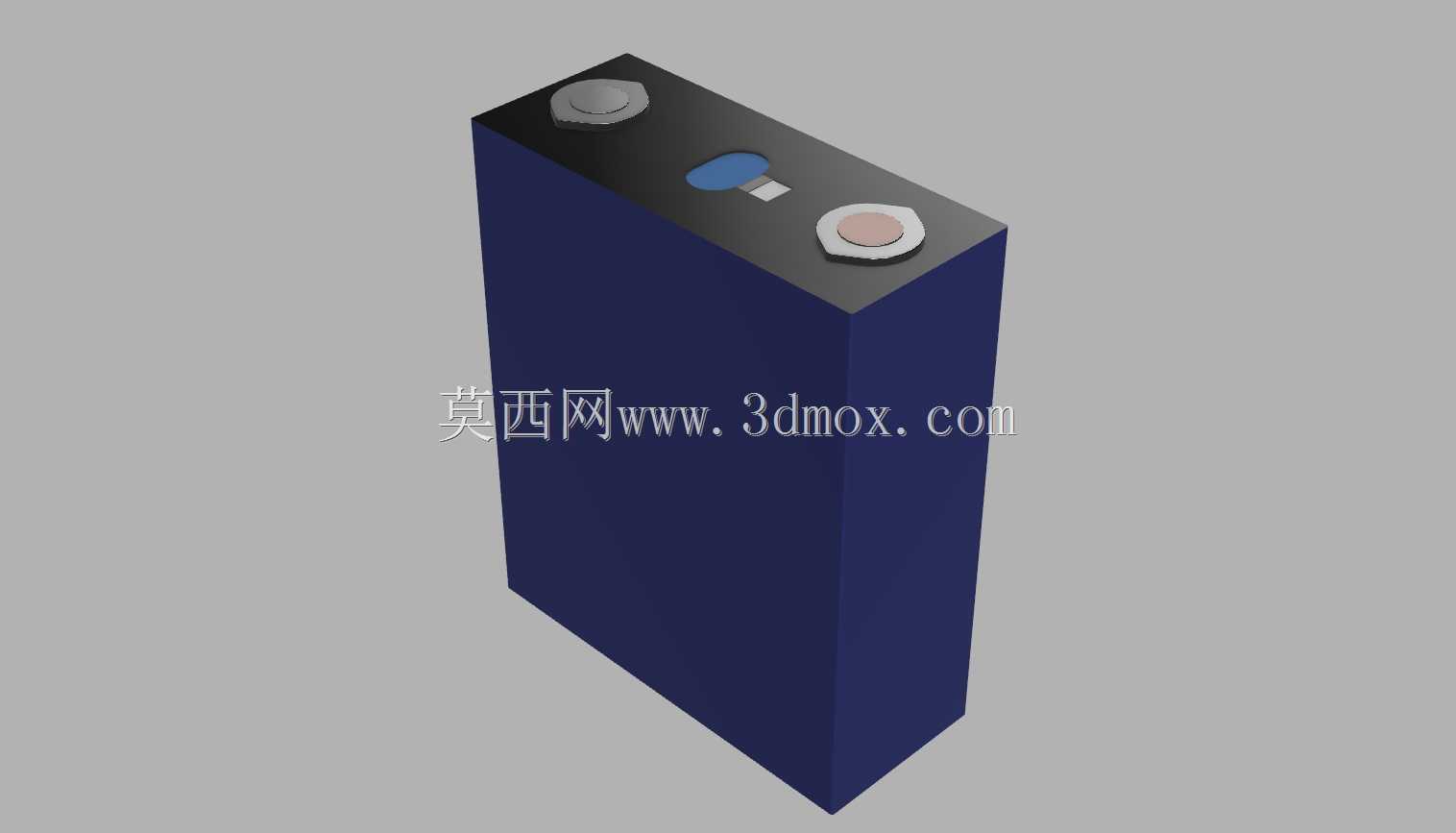

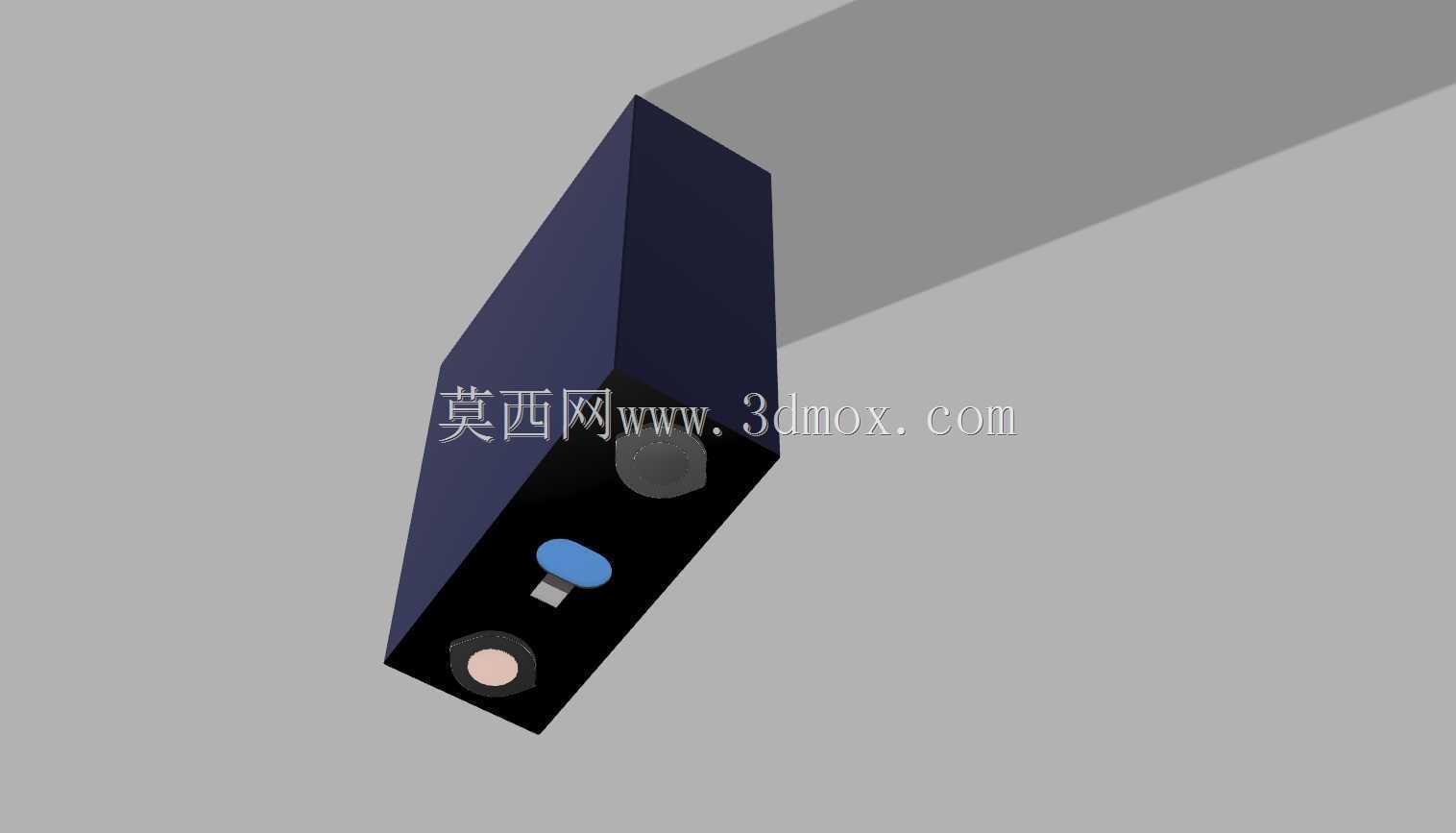

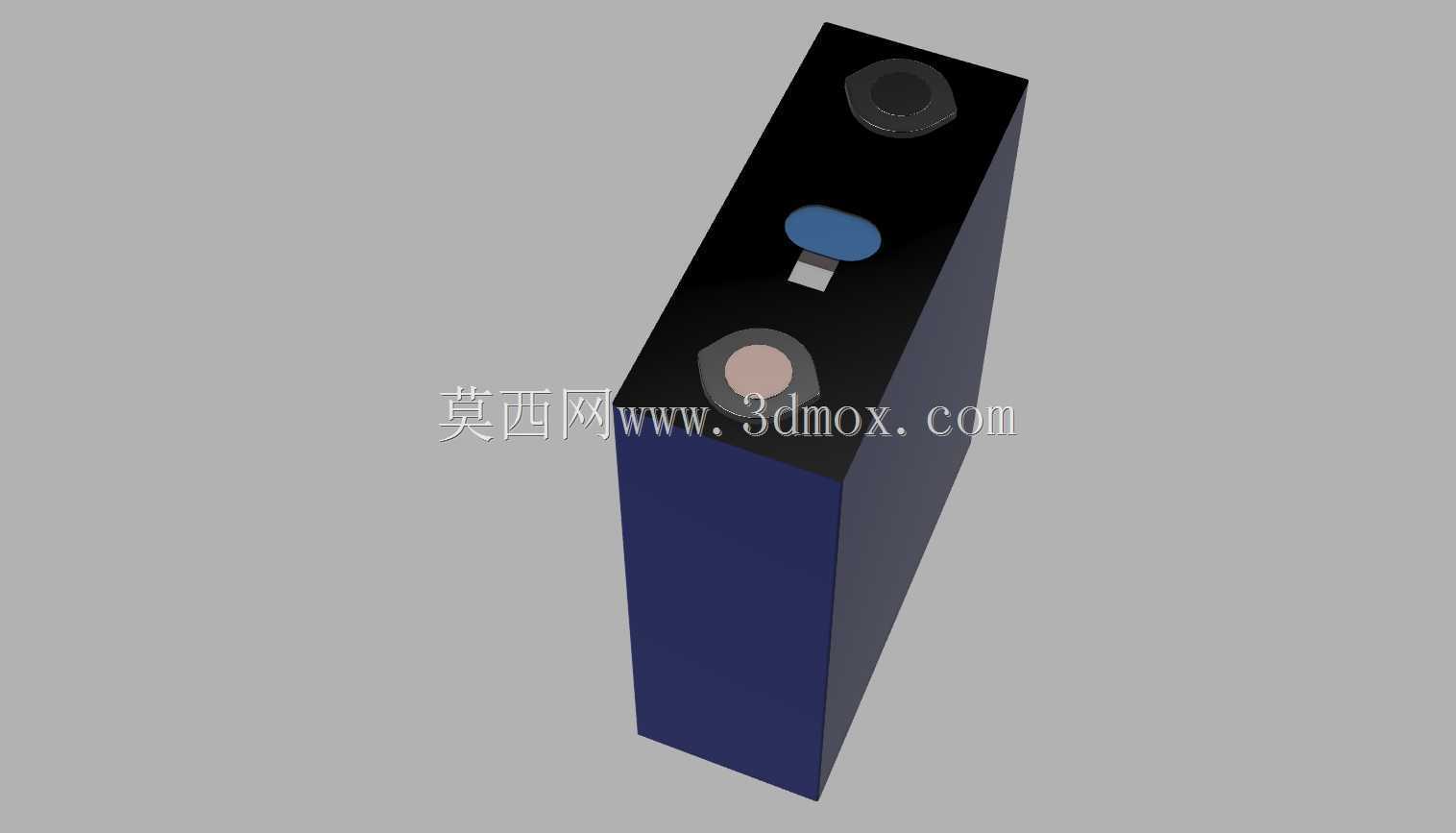

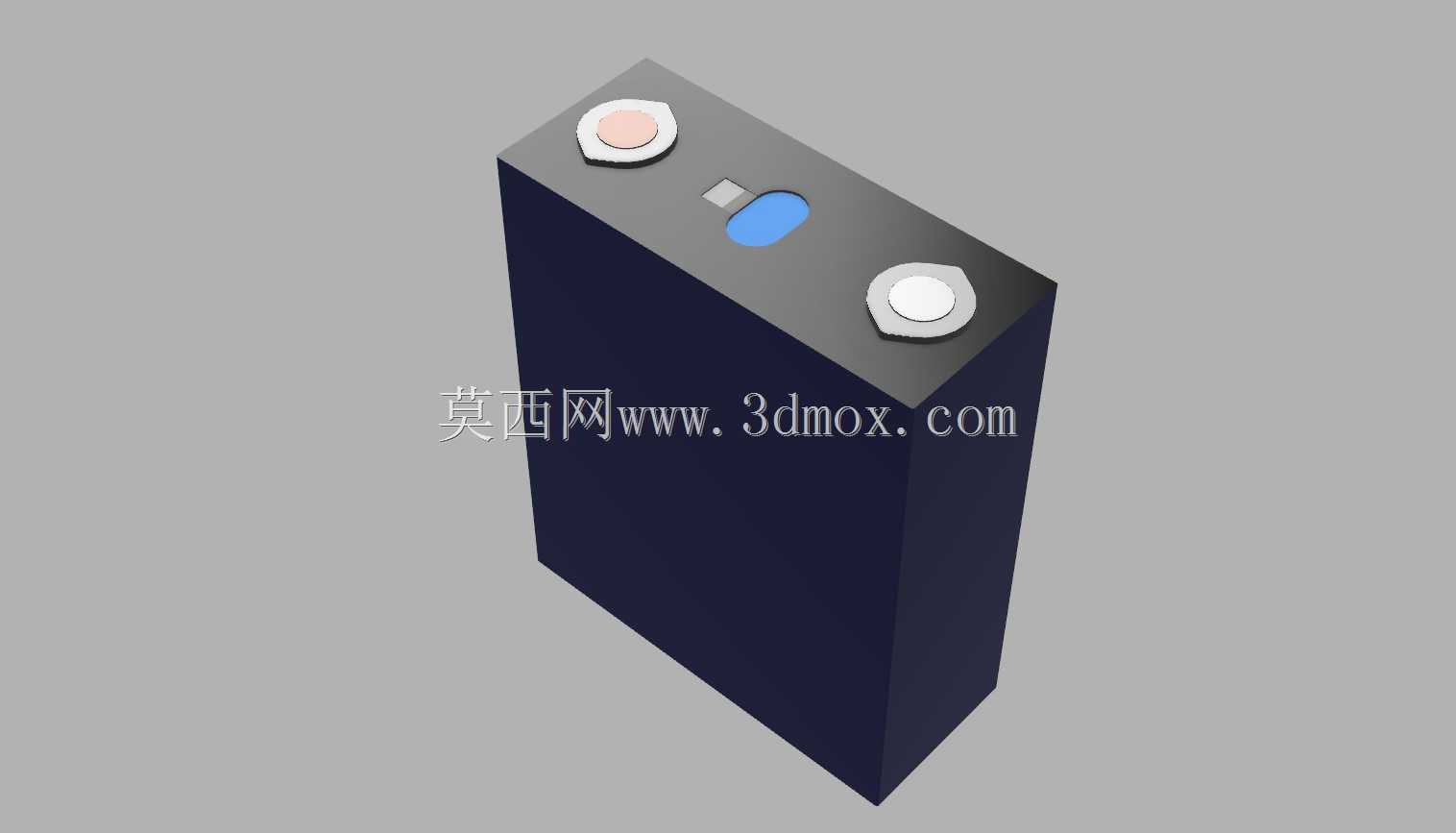

　　本次建模的方形磷酸铁锂单体电芯，核心面向两大应用场景做结构适配，一是电网侧、用户侧的储能电站BESS系统，二是纯电动商用车尤其是公共汽车的动力储能单元，两类场景对电芯的结构强度、安装适配性、极柱布局都有明确的工程要求，建模过程中完全围绕实际装车、装柜的边界条件做细节还原。从结构设计思路来看，方形硬壳封装的形式本身就是为了适配成组时的高空间利用率，电芯主体采用规整的长方体结构，外壳做深蓝色喷塑绝缘处理，避免成组堆叠时相邻电芯出现外壳导通的风险，外壳的棱边做微小的圆角过渡，既可以减少生产过程中壳体冲压的应力集中，也能避免安装时尖锐棱边划伤绝缘垫片或汇流排。顶部的极柱布局采用对角分布设计，两个主极柱分别布置在顶盖的两个对角位置，

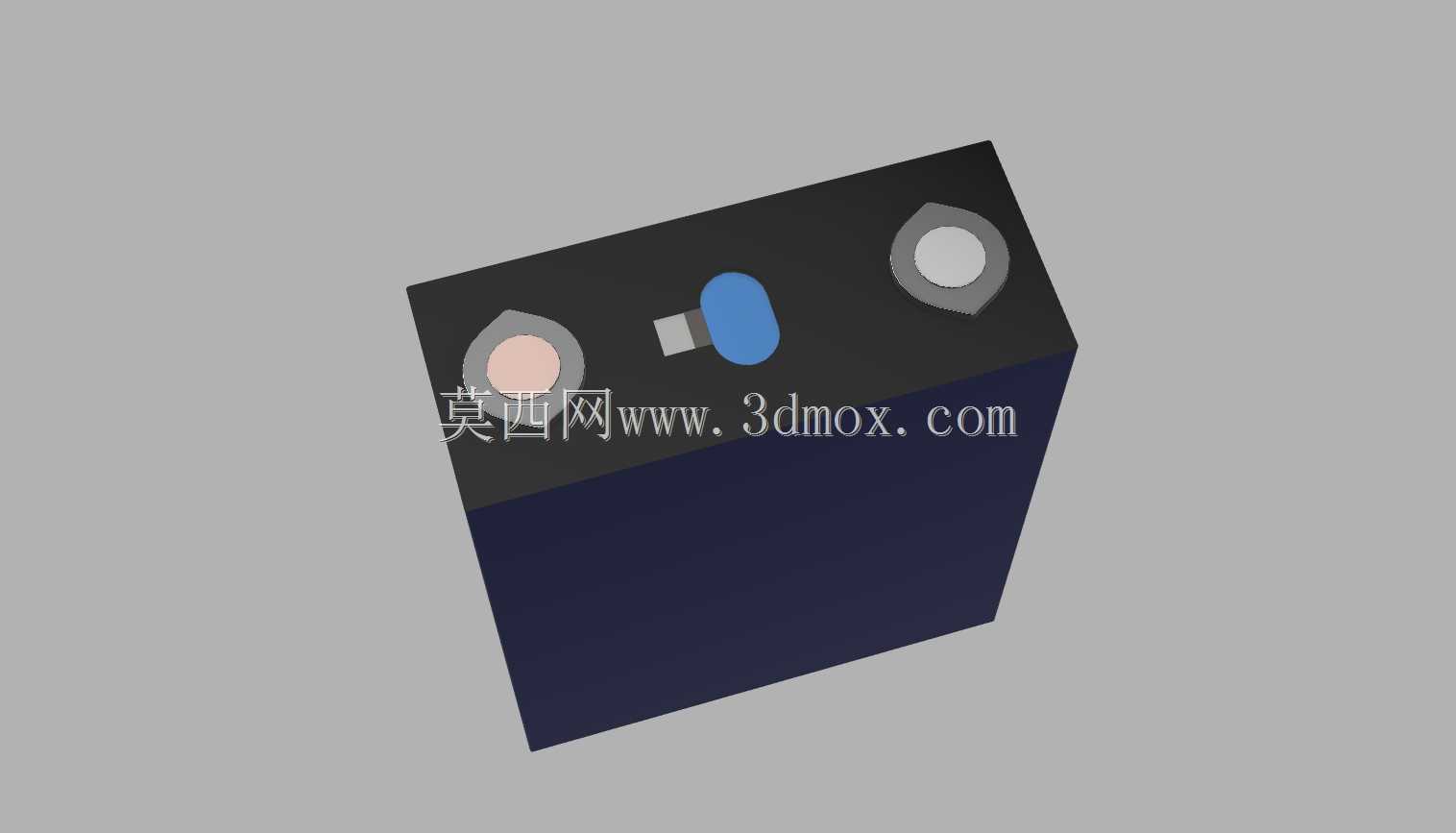

　　这种布局可以降低大电流充放电时的汇流排长度，减少母排的欧姆损耗，同时极柱采用凸起的圆形端子结构，端子表面做镀镍处理，既满足焊接或螺栓连接的接触电阻要求，也能提升抗氧化能力；顶盖中部集成了低压采样端子与防爆阀结构，采样端子用于采集电芯的电压、温度信号，接入BMS管理系统，防爆阀则是电芯过充、内部压力异常升高时的泄压结构，位置避开极柱安装区域，防止泄压时喷出的高温物质损坏极柱连接结构。从安装边界来看，电芯的六个面均为平整结构，底面为完全平面，可直接贴合液冷板或结构胶粘接固定，侧面无凸起结构，适配不同厚度的绝缘隔热垫片堆叠，成组时可通过侧面绑带或结构框架实现紧固，无需额外在电芯壳体上加工安装孔，避免破坏壳体的密封完整性。在实际应用场景中，

　　储能场景下的电芯通常会被堆叠成电池模组，再装入标准储能集装箱，对电芯的外形尺寸公差要求较高，建模时严格还原了壳体的长宽高比例，确保成组时的模组尺寸符合标准集装箱的内部安装空间，不会出现尺寸干涉；而在纯电动公共汽车应用中，这类电芯通常布置在底盘的电池包内部，需要承受车辆行驶过程中的振动与冲击，因此壳体的壁厚、顶盖与壳体的焊接封边结构都做了对应还原，封边位置的凸起高度控制在合理范围，不会占用电池包内部的额外空间。极柱的连接面高度做了统一设计，适配不同厚度的铜铝复合汇流排，无论是激光焊接还是螺栓锁附的连接形式，都能保证连接面的贴合度，减少接触不良带来的发热风险。顶盖的绝缘盖板结构覆盖了除极柱、防爆阀、采样端子之外的所有区域，

　　避免顶部落入金属异物造成正负极短路，采样端子的接口采用标准化的插接结构，适配主流BMS采集线的接插件规格，无需额外做转接设计。建模过程中也充分考虑了电芯的生产工艺可行性，壳体采用一体拉伸成型的结构设计，没有多余的拼接焊缝，减少生产过程中的密封泄漏点，顶盖与壳体的连接采用激光焊接工艺，焊接边的宽度统一，既保证焊接强度，也不会因为焊接边过宽占用过多的顶部空间。从散热适配的角度来看，平整的大侧面可以很好地贴合液冷板的换热面，热量可以通过壳体直接传递到液冷板，相比圆柱形电芯，方形结构的换热接触面积更大，温度一致性更好，这也是这类大容量方形电芯在储能和商用车领域广泛应用的核心结构优势。在做三维结构设计时，特意保留了极柱的倒角、防爆阀的刻痕结构、采样端子的定位凸点这些细节，这些细节虽然尺寸不大，但在后续做模组设计、电池包结构设计、装配工艺仿真时都是必不可少的参考要素，如果忽略这些细节，后续的装配干涉检查、连接结构设计都会出现偏差，比如极柱的倒角尺寸会影响汇流排安装时的导向，防爆阀的刻痕方向会影响泄压时的气流方向，采样端子的定位凸点会决定采集线接插件的安装方向，这些细节都是实际工程设计中必须关注的内容。
