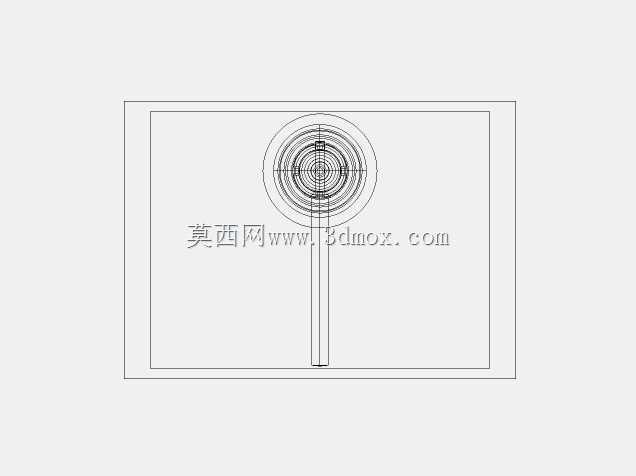

螺旋千斤顶顶升传动结构三维数模

　　这套螺旋顶升装置的结构数模，核心围绕车间检修、工装定位、设备装配里常见的小吨位刚性举升需求展开，区别于液压顶升依赖密封件、油压回路的方案，纯机械螺旋副的自锁特性让它在长时间持重场景下更稳妥，不会出现油路渗漏、泄压回落的隐患。从实际使用场景来看，这类装置常出现在重型设备底座调平、工装夹具高度微调、生产线工件临时支撑、机电设备安装对位的工位中，操作人员转动输入侧的摇臂或者配套扳杆，动力先传入倾斜布置的齿轮啮合副，小齿轮带动大直径从动齿轮减速增扭，从动齿轮和顶升螺母保持周向固定，螺母旋转时驱动带梯形螺纹的承重丝杆沿轴向做直线伸缩，把旋转输入转化为平稳的垂直顶升动作。

　　建模过程中首先梳理的是动力传递的边界：倾斜齿轮箱的壳体作为整个装置的安装基座，内部容纳一对交错轴斜齿轮，小齿轮轴从壳体侧部伸出作为动力输入端，轴端预留方头或者摇臂连接位，适配手动扳手、加力杆甚至低速电动扳手的驱动需求；大齿轮同轴嵌套在壳体上端的轴承位里，上下端面设置止推承压面，承担顶升时全部轴向载荷，避免齿轮齿面直接承受轴向力造成偏磨。顶升丝杆采用梯形传动螺纹，牙型角度、螺距的选型匹配举升行程和自锁要求，丝杆下部加工导向扁位，和基座内部的导向槽配合，限制丝杆周向转动，保证螺母旋转时丝杆只能沿直线上下移动，不会随螺母跟转。

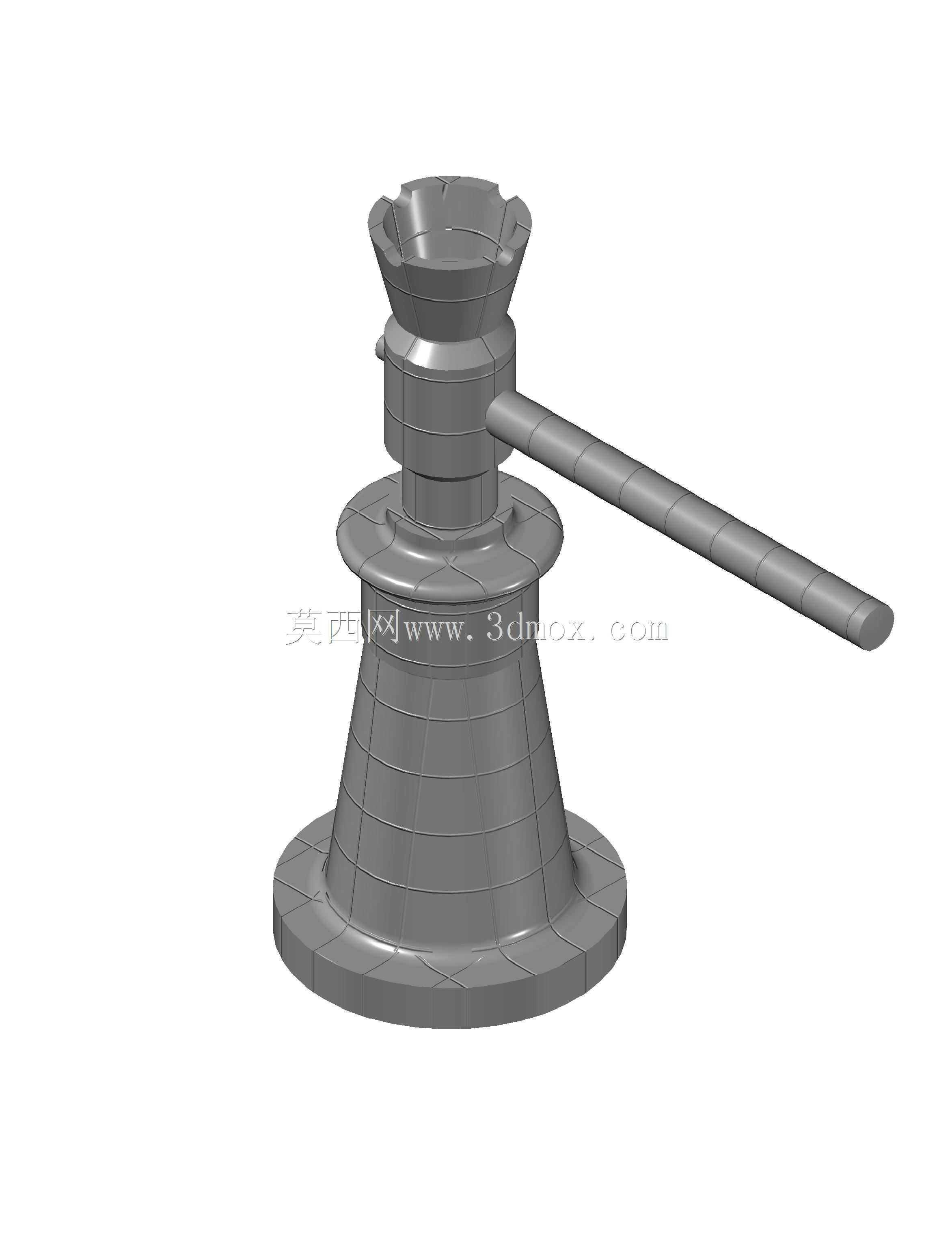

　　外形尺寸方面，底座法兰盘按照常规小吨位千斤顶的支撑跨度设计，底部接触面做平整处理，可直接放置在硬化地面、工装垫板或者设备底座的支撑位上，也可通过底座周边的预留孔位穿入螺栓，把整个装置固定在专用工装台架上，避免顶升过程中装置滑移。顶部承托头采用圆盘式结构，接触面积足够覆盖常规设备的支撑脚，边缘做圆角过渡，防止应力集中刮伤工件接触面；丝杆的有效伸出行程覆盖日常检修的顶升高度区间，完全收回时整体高度紧凑，可塞入设备底座下方的狭小间隙，不需要额外开挖地坑或者预留超大安装空间。

　　设计思路上优先保证传力路径清晰：操作人员施加在输入轴上的扭矩，经过斜齿轮副减速放大后传递到传动螺母，螺母的旋转运动通过螺纹副转化为丝杆的轴向推力，所有承力部件——齿轮齿面、止推垫片、螺纹牙、底座支撑面都按照轴向载荷方向布置，没有多余的传力拐点，既减少了传动过程中的能量损耗，也让每个零件的受力形式简单明确，方便后续做强度校核。斜齿轮的交错布置让输入轴可以从壳体侧向引出，操作人员站在装置侧面就能施力，不需要在顶升正上方操作，避免工件意外滑落时伤及人员，操作安全性更优。

　　和液压类顶升装置对比，这套纯机械结构没有油管、密封圈、泵体这类易损件，维护时只需要定期在齿轮啮合面、螺纹副、轴承位置补充润滑脂，就能长期保持动作顺畅，在野外无电源、粉尘较多的检修现场，或者需要长时间保持工件举升高度的装配工位，螺旋副的自锁特性可以让载荷停留在行程内任意位置，即使撤去输入动力，丝杆也不会在载荷作用下反向转动回落，不需要额外加装机械锁止销。数模里把壳体的壁厚、齿轮的齿宽、螺纹的啮合长度、导向段的配合长度都做了完整还原，装配关系上严格按照实际装配顺序约束：先把底部导向套压入基座，装入丝杆后再套入传动螺母和大齿轮组件，最后扣合齿轮箱侧盖、穿入输入小齿轮轴，所有配合面的间隙、轴承的安装位都和实际加工图纸的公差要求对应，结构工程师可以直接在数模基础上校验顶升过程中丝杆的伸出轨迹，确认最大举升高度时丝杆和螺母的啮合扣数满足安全冗余，最小收回高度时丝杆不会和底座内部发生硬碰撞，也可以根据不同的载荷等级调整齿轮模数、螺纹直径、底座支撑跨度，衍生出适配不同工位的顶升支撑方案。
