钢管框架式人力脚踏代步车结构设计

　　这款人力脚踏代步车的结构设计，核心面向短途休闲代步、园区通勤、青少年科教实践等场景，区别于传统商用自行车的全包覆结构，采用裸露的钢管空间框架作为承载主体，所有传动、转向、行走部件均直接安装在框架上，既方便结构观察与教学演示，也能降低后期维护的拆装难度。从实际使用场景出发，这类裸架结构的脚踏车常被用于科创教学的结构展示样件、休闲景区的定制代步工具、以及个人DIY改装的基础原型，没有多余的外观覆盖件干涉，使用者可以直观观察到动力传递、转向动作的完整过程。

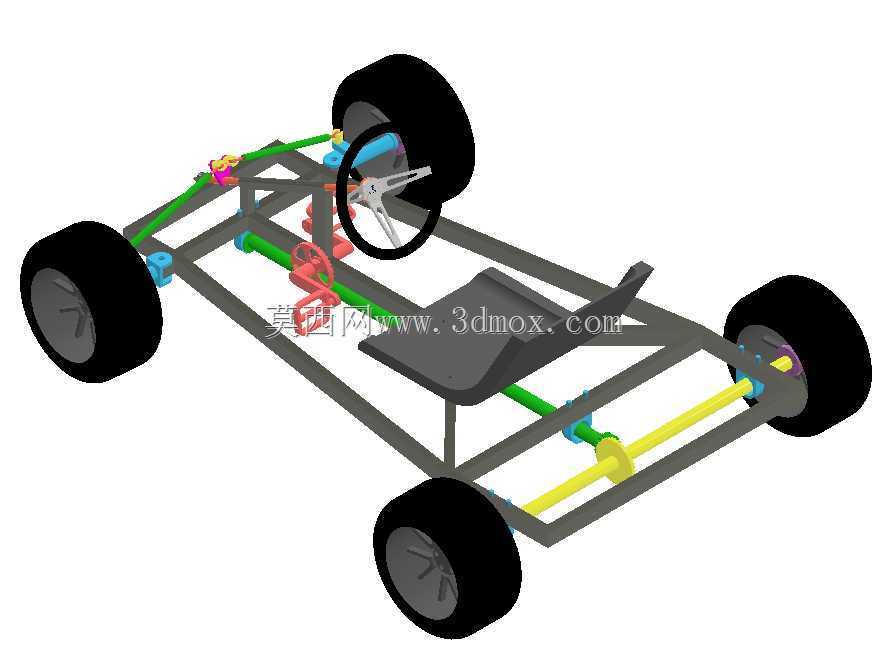

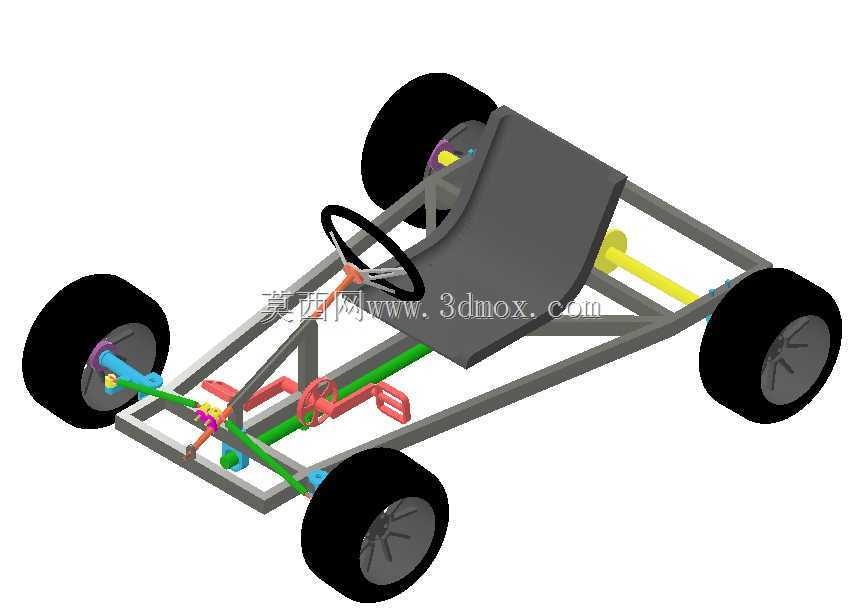

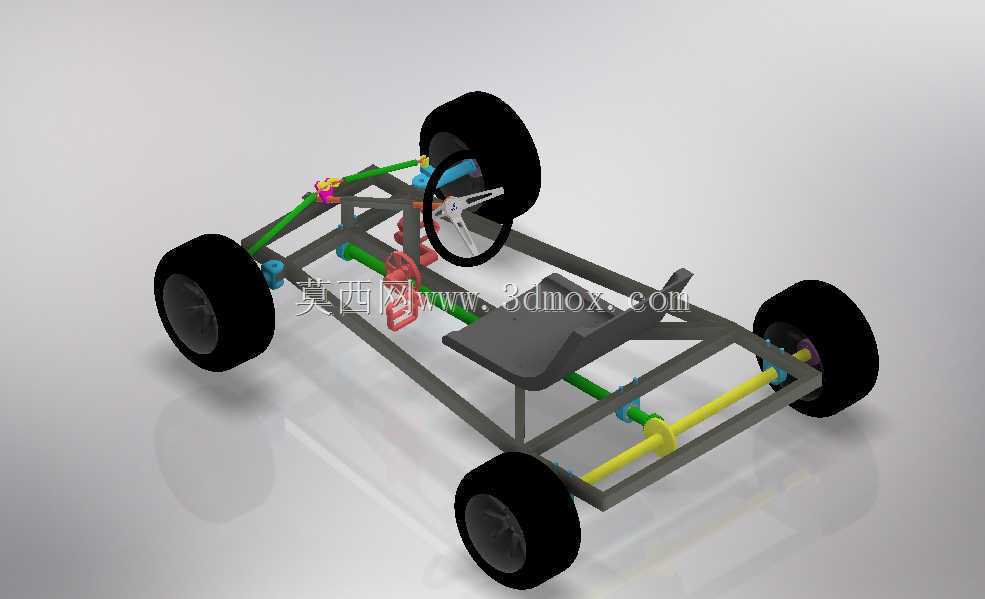

　　车架部分采用矩形钢管拼焊形成梯型空间结构，主纵梁沿车身前后方向贯通，前后端分别设置轮组安装支座，中部预留座椅安装位与脚踏传动机构的安装空间，横向连接梁在保证框架抗扭刚度的同时，也为转向立柱、传动拉杆提供了固定点位。实际设计时，车架的宽度边界控制在750mm以内，长度控制在1600mm左右，既保证成年人乘坐时的腿部活动空间，也能满足常规园区道路、室内展厅的通行宽度要求，车架底部离地间隙设定为120mm，兼顾通过性与行驶稳定性，避免过弯时侧倾角度过大。

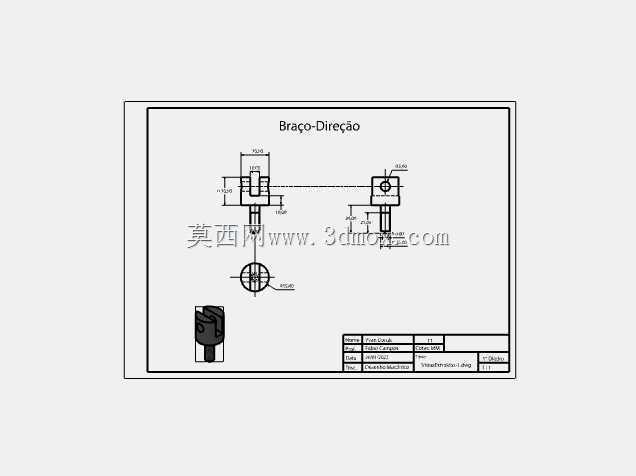

　　转向系统采用齿轮齿条式转向结构，转向立柱直接固定在车架前端的横向安装座上，方向盘通过花键与立柱上端连接，立柱下端的转向齿轮与横向布置的齿条啮合，齿条两端通过球头拉杆连接左右前轮的转向节，转动方向盘时即可带动前轮同步偏转，转向传动比设定为3:1，既不会因为转向过于灵敏导致行驶发飘，也不会因为转向比过大造成转向沉重，实际转向行程内左右轮的转角差按照阿克曼几何原理做了匹配，减小转弯时的轮胎侧滑磨损。前轮转向节通过销轴与车架前支座连接，主销后倾角度设定为6度，自带转向回正力矩，松开方向盘后前轮可以自动回到直行位置，降低驾驶操作强度。

　　动力传动部分采用前置脚踏的曲柄链条传动结构，脚踏曲柄安装在车架中部靠前的转轴上，曲柄长度设定为170mm，匹配成年人的腿部踩踏行程，转轴上固定的主动链轮通过链条连接后轴上的从动链轮，传动比设定为2.5:1，正常踩踏频率下车速可以控制在10-15km/h，符合短途代步的速度需求。后轴采用整体式通轴结构，两端通过轴承座固定在车架后段的纵梁上，从动链轮与后轴之间设置单向棘轮结构，向前踩踏时驱动后轮前进，停止踩踏时棘轮可以自由滑转，不会带动脚踏反向转动，符合常规骑行的操作习惯。

　　行走轮组采用四个等直径的橡胶充气轮胎，轮辋为塑料材质搭配金属轮毂芯，轮胎直径设定为300mm，胎面宽度80mm，足够的胎宽可以在铺装路面上提供足够的抓地力，同时充气结构可以过滤路面的小幅颠簸，提升乘坐舒适性。座椅采用一体化成型的凹面塑料座，通过螺栓固定在车架中部的安装支架上，座面高度距离地面350mm，乘坐时腿部可以自然弯曲放置在脚踏位置，靠背角度设定为10度后倾，长时间乘坐不会产生明显的腰部疲劳。

　　设计过程中对车架的受力边界做了明确限定，额定承载重量设定为100kg，所有钢管连接节点均采用满焊工艺，避免交变踩踏载荷下出现焊缝开裂的问题，所有运动部件的连接位置均设置了润滑注油孔，定期加注润滑脂即可降低传动磨损，延长部件使用寿命。所有安装孔位均采用统一的螺栓规格，减少拆装时需要的工具种类，后期维护更换配件时不需要准备多规格工具，降低维护门槛。转向拉杆、传动链条等外露运动部件均预留了安全间隙，正常骑行时不会出现衣物卷入的风险，同时裸露的结构也方便使用者随时检查部件的松动、磨损情况，及时做紧固更换。
