280升大容量车载储油箱体结构设计

　　这款280升容积的储油箱体，最初的设计出发点是为移动式工程装备、车载液压动力单元以及固定式工业液压站提供大容量的油液存储载体，在整机布局里承担着液压系统工作介质的储存、散热、沉淀杂质以及分离油液中混入空气的核心作用。不同于小型设备自带的集成式小油腔，该箱体面向长时间连续作业的工况设计，足够的容积冗余可以避免系统大流量往复动作时出现吸空、回油冒泡溢出的问题，在工程机械野外作业、重型挂车液压支腿系统、固定式稳压动力机组配套场景中都能适配。

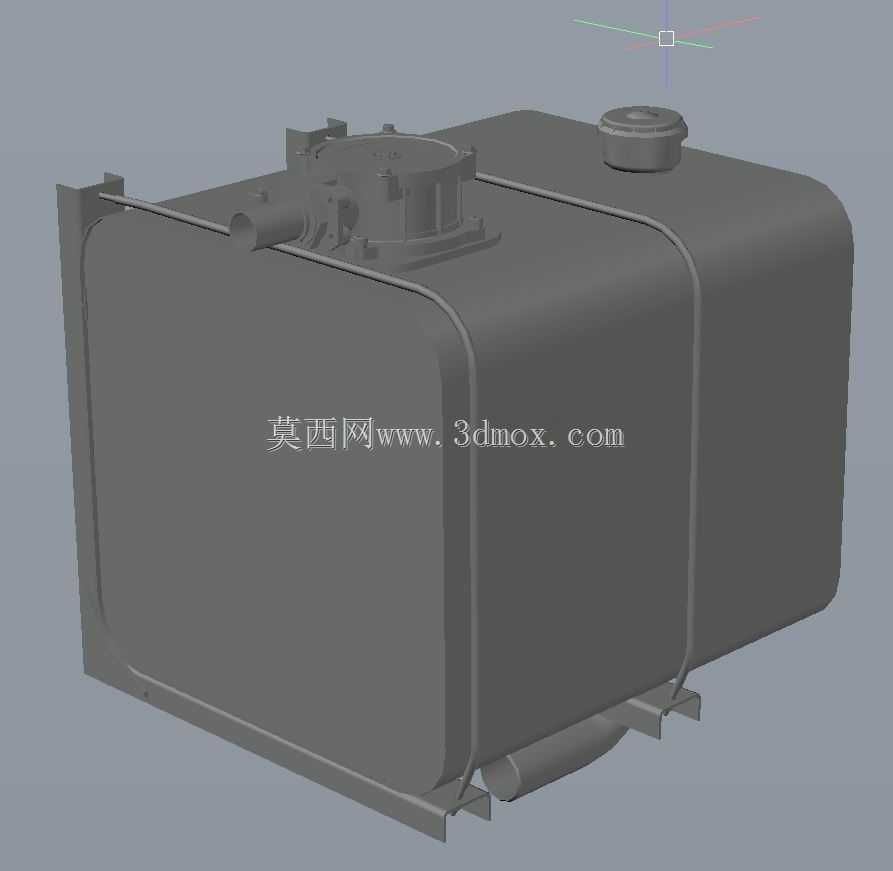

　　从整体外形来看，箱体采用大容积长方体倒圆角的主体构型，没有做复杂的异形曲面，这种设计首先是兼顾钣金折弯加工的工艺性，常规钢板下料后通过折弯、拼焊就能成型，不需要额外开模，小批量定制场景下生产成本可控。主体的棱边全部做了圆弧过渡处理，一方面消除焊接应力集中的尖角缺陷，另一方面在车载颠簸工况下，避免棱角位置长期受油液晃动冲击出现焊缝开裂。箱体顶部预留了两个核心功能接口，居中偏侧的大口径法兰座是用来安装液压泵站的动力单元，油泵、电机、阀组可以直接集成固定在这个安装面上，油泵的吸油口可以直接伸入箱体下部，省去外接吸油管路的布置空间，减少吸油管路泄漏点；顶部另一侧的带盖注油口，既可以作为日常补充液压油的加注位置，盖上的通气结构还能平衡箱体内外气压，当系统油量随油缸动作增减时，箱内空气可以自由进出，避免出现负压吸瘪或者正压鼓箱的问题。

　　箱体侧面布置的通长加固箍条是结构设计里很务实的细节，大容量薄钢板箱体如果内部没有加强、外部没有约束，装满油液之后侧壁会承受随液位高度变化的静压力，长期使用容易出现板面鼓胀变形，沿箱体周向布置的加强筋条相当于给薄壁箱体加了环形约束，既可以抑制侧壁的液压变形，车载运输场景下还能作为捆扎固定的受力位，绑带可以顺着箍条位置固定，避免绑带直接压在薄钢板面上造成局部凹陷。箱体底部伸出的支撑脚结构，把箱体主体和安装基准面抬离了一段距离，这个间隙首先是给底部可能布置的放油螺塞、排污口留出操作空间，设备维护时可以直接在下方放置接油容器，不需要把整个箱体抬升；其次离地间隙可以避免安装面的积水、积尘长期浸泡箱体底板，减少底板锈蚀的概率，支撑脚的开孔位置可以直接穿螺栓把箱体锁固在设备机架或者车载底盘上，安装定位非常方便。

　　设计过程中容积校核是第一步，280升的有效储油容积需要扣除油泵浸入、内部隔板、加强筋占用的空间，所以名义外形尺寸的计算要预留10%到15%的余量，同时最高液位要控制在箱体高度的80%以下，留出足够的气相空间，避免车辆爬坡、急减速时油液从通气口晃出。箱体内部通常还会在吸油区和回油区之间设置隔板，打断回油带进来的泡沫直接流向吸油口的路径，让油液在箱内有足够的停留时间沉淀杂质、上浮气泡，隔板的高度不能超过最高液位，上下要留出通流缺口，避免油液被隔板完全阻隔。安装边界方面，这款箱体的长宽高比例偏向横向宽体设计，适合布置在设备底盘的侧面或者机架底层的空余位置，重心偏低，车载行驶时的稳定性更好，顶部的动力单元安装座的孔位间距按照标准液压泵站的安装法兰尺寸匹配，选型时只要确认电机油泵组的安装孔位对应，就可以直接装配，不需要二次改孔。侧面的管路接口位置预留了焊接法兰的平面，回油管路、溢流阀的回油口都可以从这个位置接入，回油端要延伸到箱体最低液位以下，避免回油冲溅产生气泡。整体结构没有多余的装饰特征，所有外形特征都服务于储油、安装、强度、维护的实际需求，钣金拆分时按照折弯工艺性把主体拆成几块大板，焊缝尽量布置在非受力的棱边位置，焊接后做渗漏打压测试，确保长期盛装油液不会出现渗油问题，外部的安装挂点、箍条位置都和整机机架的梁位对应，不会出现安装时和周边管路、车架部件干涉的问题。
