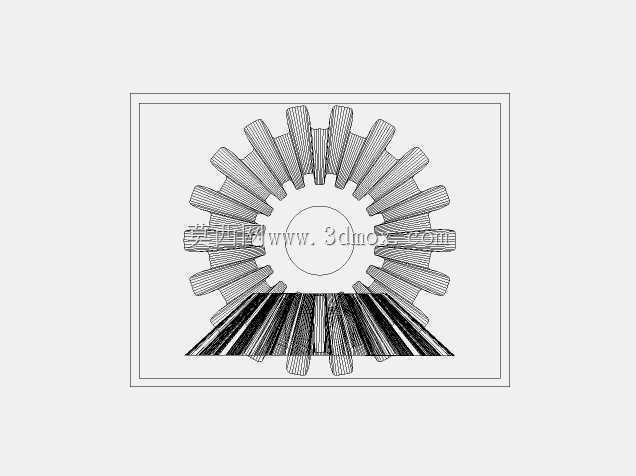

变速器传动用直齿锥齿轮结构设计

　　在动力传动系统的空间交错轴传动场景中，锥齿轮是实现相交轴间扭矩与转速传递的核心零件，这类零件最常见的应用场景覆盖汽车手动变速器差速单元、工业减速机直角输出端、机床主轴进给换向机构、农业机械动力分配总成，但凡需要将动力传递方向偏转90度且对传动比精度有稳定要求的部位，都能见到这类锥齿轮结构的应用。不同于圆柱齿轮仅能完成平行轴间的动力传递，锥齿轮的轮齿沿节锥母线方向分布，齿形从大端到小端呈现连续的渐缩形态，这种结构特性决定了它在安装时必须保证两齿轮的节锥顶点完全重合，否则会出现啮合间隙不均、齿面偏载、传动噪音陡增甚至轮齿崩断的故障。从实际设计逻辑来看，这款锥齿轮采用直齿齿形结构，相比螺旋锥齿轮，直齿锥齿轮的加工难度更低，

　　轴向承载的分力更小，对支撑轴承的轴向载荷要求更宽松，更适合中低速、中等扭矩的传动工况，比如小型设备的变速器换向单元，不需要额外设计复杂的轴向锁紧结构就能满足使用需求。在齿形参数设计阶段，首先要匹配对应传动比的齿数配比，轮齿大端的模数是决定整个齿轮承载能力的核心参数，齿宽沿节锥方向的取值通常不超过节锥母线长度的三分之一，避免小端齿厚过薄导致强度不足，同时齿宽过大也会提升加工时的装夹找正难度，反而容易造成齿形加工误差超差。从安装边界来看，这类锥齿轮的背锥面是装配时的轴向定位基准，安装时需要以背锥面为基准调整两齿轮的啮合印痕，正常工况下啮合印痕应该位于齿面中部，沿齿高方向的接触长度不小于齿高的40%，

　　沿齿长方向的接触长度不小于齿长的50%，如果印痕偏向齿顶或齿根，就需要调整两齿轮的轴向安装距离，直到啮合位置符合要求。实际使用过程中，直齿锥齿轮的啮合是逐齿进入、逐齿退出的，相比螺旋锥齿轮的连续啮合，它在高速工况下的冲击和噪音会更明显，所以设计选型时通常将其线速度控制在5m/s以内的工况区间，避免过高转速带来的动载荷损伤轮齿。在变速器的应用场景中，这类锥齿轮通常搭配差速器壳体使用，将变速器输出的纵向动力转换为横向动力传递给两侧半轴，实现车辆的转向差速功能，这就要求齿轮的齿面有足够的接触疲劳强度，齿根有足够的弯曲疲劳强度，所以通常会采用渗碳淬火的热处理工艺，齿面硬度控制在HRC58-62之间，既保证齿面耐磨性能，

　　又能让芯部保持足够的韧性，承受冲击载荷时不会出现脆断。建模过程中需要严格控制齿形的渐开线精度，尤其是大端齿形的渐开线起始点和终止点位置，避免加工后出现齿顶干涉或者齿根啮合间隙过大的问题，同时轮齿与轮毂的过渡圆角需要做圆滑处理，减少应力集中，避免长期交变载荷下在过渡位置出现疲劳裂纹。轮毂部分的内孔尺寸需要匹配对应传动轴的配合公差，通常采用H7/k6的过渡配合，保证传动时不会出现轴孔相对滑动，同时键槽的位置需要与轮齿的位置做对应标记，方便装配时调整啮合间隙，端面上的螺纹孔是用于装配锁紧垫片，防止齿轮在轴上出现轴向窜动。在实际设备维护中，这类锥齿轮的失效形式大多是齿面磨损和齿根断裂，除了安装时的啮合调整不到位之外，润滑不足也是常见诱因，所以设计时会在齿轮啮合腔预留足够的润滑油空间，保证齿轮运转时轮齿能得到充分的飞溅润滑，降低齿面磨损速率。
