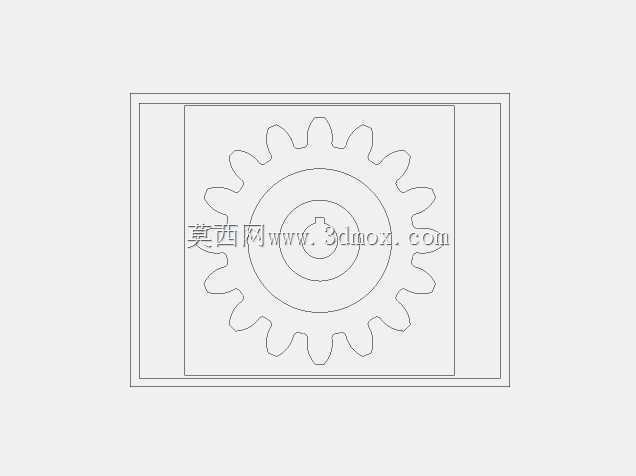

16齿正齿二维齿轮工程设计图

　　在常规机械传动系统的设计环节中，直齿圆柱齿轮是应用覆盖范围最广的基础传动零件，这类16齿正齿轮的二维工程图，是从概念设计落地到生产加工全流程中不可或缺的技术载体。不同于三维模型侧重立体装配关系的呈现，二维齿轮图纸直接对接加工端的工序要求，车间的滚齿、插齿、齿面热处理、内孔精镗等工序，都需要严格依照二维图标注的参数执行，哪怕是齿形轮廓的微小偏差，都可能导致传动过程中出现啮合冲击、噪音过大、传动效率折损的问题。

　　从实际应用场景来看，这类小模数16齿正齿轮常出现在小型减速机构、家电传动组件、低压电器操作机构、小型输送线的动力传递单元中，尤其是在对传动比精度要求适中、安装空间紧凑的工况下，16齿的齿数选择能够在避免根切的最小齿数基础上，平衡传动比分配与径向尺寸占用的矛盾——如果齿数过少，齿轮加工时容易出现根切问题削弱轮齿强度，齿数过多则会增大齿轮的径向占用空间，不符合紧凑安装的设计需求。

　　这份二维齿轮图纸的设计逻辑，完全围绕实际加工与装配的边界要求展开：齿顶圆、分度圆、齿根圆的轮廓线严格区分线型，中心的键槽结构直接对应传动轴的周向固定需求，避免齿轮运转过程中与轴发生相对转动；轮毂的厚度设计参考了常规传动轴的轴段长度，既不会因为轮毂过薄导致配合面压溃，也不会因为轮毂过长浪费安装空间、增加不必要的零件重量。在装配边界上，图纸呈现的齿轮外圆尺寸能够适配常规小型减速箱的内腔空间，相邻啮合齿轮的中心距可以直接通过分度圆直径计算得出，不需要设计人员再做额外的参数换算，能够直接用于装配尺寸链的校核。

　　从功能特性层面看，直齿正齿轮的传动不存在轴向力，对支撑轴承的选型要求更低，不需要额外配置承受轴向载荷的角接触轴承，使用普通深沟球轴承即可满足支撑需求，能够有效降低整套传动机构的物料成本与装配复杂度。这份二维图纸呈现的齿形为标准渐开线齿形，这类齿形的齿轮具备良好的传动互换性，在备件更换场景下，只要依照图纸参数加工，不需要对啮合副做额外的配研，就能够实现平稳的动力传递。在设计细节上，图纸预留的中心孔公差、键槽对称度要求，都匹配常规传动轴的加工精度等级，不需要过高的加工精度就能够满足使用要求，能够有效控制加工环节的成本投入，避免不必要的精度浪费。

　　在设备实际使用过程中，这类齿轮的运行线速度通常不超过6m/s，适合中低速、轻载的传动工况，比如小型交流稳压器的调压机构传动、自动化设备的小型工位切换传动、家用小电器的动力传递等场景，轮齿的强度能够满足额定扭矩下的长期运转需求，齿面的接触强度与齿根的弯曲强度都经过常规工况的校核，不会出现正常载荷下的断齿、齿面过度磨损问题。图纸呈现的轮廓结构没有多余的工艺死角，滚齿加工时刀具可以一次走刀完成齿形加工，插键槽工序也能够在普通插床上一次装夹完成，不需要设计特殊的工装夹具，进一步压缩了零件的生产周期与制造成本。对于结构设计从业者而言，这类标准化的齿轮二维图能够直接作为设计参考，在做传动系统布局时，可以直接调用对应的轮廓尺寸做空间干涉检查，提前预判装配过程中可能出现的结构冲突，减少后续设计变更的概率。
