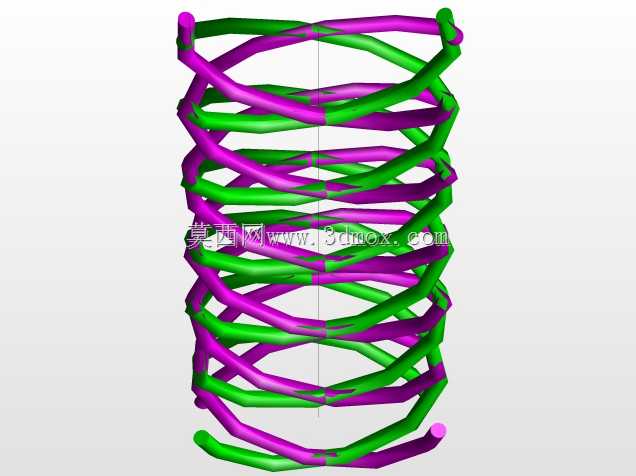

该双螺旋交错绕制的线圈结构,是电磁转换类设备核心绕组的一种创新构型,区别于传统单层平绕、分层叠绕的线圈形式,采用两组不同色标区分的导体沿同一中心轴做螺旋交错排布,两组螺旋轨迹在轴向空间内互相穿插嵌合,不存在径向的分层间隙,能在有限的柱形安装空间内最大化导体填充率。从实际应用场景来看,这类绕组结构可适配高频电源变压器、脉冲电感器、谐振电感等电磁器件的内部绕组需求,尤其适合对绕组耦合系数、漏感控制有严苛要求的电路场景——两组交错排布的导体之间的耦合面积远大于分层绕制的结构,能有效降低绕组间的漏磁通量,减少高频工况下的漏感损耗,提升电磁能量转换效率。
在设计思路层面,该结构的螺旋导程、两组螺旋的相位差、导体的截面直径都经过参数化匹配:导程参数需要结合绕组的额定工作频率调整,高频工况下适当增大导程可降低绕组间的分布电容,避免高频谐振点偏移;两组螺旋的相位差控制在180度,保证每一圈导体都能与另一组的相邻圈导体形成均匀的空间耦合,不会出现局部耦合过强或过弱的区域;导体截面直径则根据额定载流量选定,同时预留足够的绝缘层包覆空间,避免交错位置出现绝缘击穿风险。
从安装边界来看,整个绕组的外轮廓为规则圆柱形,中心预留的通孔可直接穿套在磁芯中柱上,外圆直径可根据磁芯窗口尺寸做参数化调整,轴向长度则根据所需绕组匝数、导体直径匹配计算,安装时无需额外的分层绝缘骨架,两组导体自身的交错排布即可形成稳定的自支撑结构,仅需在绕组两端做端部固定即可完成装配,能减少骨架材料带来的空间占用,进一步提升窗口利用率。在功能特性上,这种交错螺旋结构的绕组,相比传统绕制方式的绕组,电流分布更均匀,高频下的集肤效应、邻近效应影响更小,因为每一段导体相邻的都是另一组不同电位的导体,电流在导体截面上的分布不会出现单侧集中的情况,能有效降低绕组的交流电阻,减少工作时的发热损耗。
同时,这种结构的绕组散热条件更优,两组螺旋交错形成的轴向空隙可形成自然通风道,工作时产生的热量可顺着螺旋间隙快速散出,无需额外设置散热风道即可满足中小功率电磁器件的散热需求。在实际建模过程中,该结构采用螺旋扫描加阵列的方式构建,先绘制单组螺旋的扫描路径,以圆形截面沿路径扫描得到单组螺旋体,再通过轴向旋转180度、偏移半个导程的方式得到第二组螺旋,最后对两端的导体出头做折弯处理,预留出接线端子的安装位置,整个建模过程需要严格控制两组螺旋的间隙,既要保证绝缘距离满足安规要求,又要避免间隙过大导致空间利用率下降。需要注意的是,这类绕组在实际绕制生产时,需要采用专用的双轴同步绕线设备,保证两组导体的绕制张力一致,避免出现一组导体过松另一组过紧导致的结构变形,同时绕制过程中需要同步包覆绝缘层,保证交错位置的绝缘可靠性。
- 上一篇:电源设备配套油底壳结构三维设计
- 下一篇:电源变压器用L型折弯导电连接端子
- 全部评论(0)
- 模板大小: 2.57 MB
- 售价:5金币
- 下载次数: 9
- 系统要求: AutoCAD
- 软件分类: 变压器/电感器
