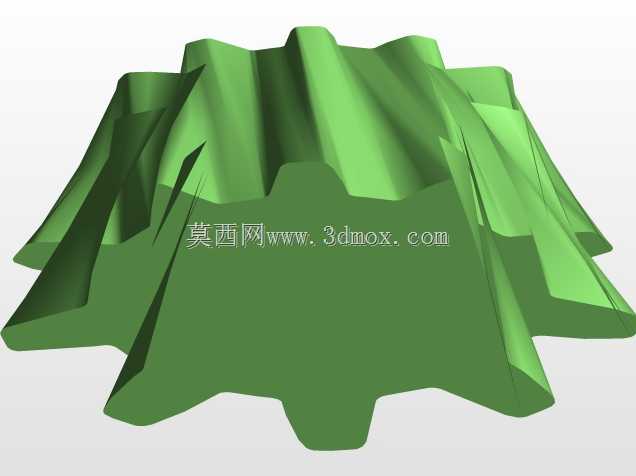

中平面无齿根齿顶简易直齿圆柱齿轮

　　从实际应用场景来看，这类齿轮多用于教学演示教具、简易玩具传动结构、小型3D打印机的非核心传动位、桌面级小型自动化设备的辅助传动链路，这些场景的传动载荷通常不超过5N·m，转速普遍低于300rpm，不需要考虑齿面接触疲劳强度、齿根弯曲疲劳强度的严苛校核，也不需要做动平衡校正，结构简化带来的传动间隙、传动效率小幅下降完全在可接受范围内。设计思路上，这款齿轮跳过了常规齿轮设计里的渐开线齿廓生成、变位系数计算、公法线长度校核等步骤，直接以节圆为基准向外延伸出均匀分布的齿状凸起，齿的数量根据传动比需求确定，齿形的轴向宽度可以根据安装空间灵活调整，不需要匹配标准模数的齿厚参数，建模时只需要确定节圆直径、齿数、轴向宽度三个核心参数就能快速生成实体，大幅缩短建模周期，也方便后续根据样机测试结果快速调整参数。在小型传动机构的开发验证阶段，很多场景不需要采用全参数化的标准渐开线齿轮，这类简化结构的齿轮往往能更快完成样机搭建，降低初期验证的加工与装配成本。这款齿轮的设计核心围绕中平面的节圆参数展开，在中平面位置没有设置常规齿轮的齿顶与齿根结构，该截面的外径直接取节圆直径数值，齿形从节圆位置向两侧轴向延伸出对称的齿廓结构，整体齿形没有做变位修正，也没有设计齿顶倒角、齿根过渡圆角这类常规齿轮的细节特征，完全适配低载荷、低转速的传动场景。外形尺寸方面，核心基准是中平面的节圆直径，也就是该截面的外轮廓直径，齿顶部分从节圆位置向外延伸的高度根据啮合间隙需求设置，通常取0.8-1.5倍的模拟模数，轴向总宽度根据啮合齿轮的轴向位置确定，安装边界上，中心孔的尺寸可以根据配合的轴径灵活设置，不需要做键槽、顶丝孔这类固定结构的预设，使用者可以根据自身的安装需求在中心位置加工对应的固定特征，齿轮的轴向两端没有设计凸台、挡边结构，安装时可以通过轴套或者卡簧完成轴向定位，适配不同宽度的安装空间。

　　实际装配时，因为齿形是对称结构，不需要区分安装方向，两个配对齿轮的中心距直接取两者节圆半径之和即可，不需要像标准齿轮那样考虑中心距偏差带来的侧隙变化，装配公差要求更低，即使中心距有0.1-0.3mm的偏差，也能完成啮合传动，非常适合手工装配的样机场景。在材料选择上，这类齿轮如果用于3D打印验证，可以直接采用PLA、PETG等常见打印材料，不需要做后续的齿面打磨处理；如果用于小批量量产，采用POM、尼龙等工程塑料注塑加工即可，不需要开高精度的齿轮模具，模具成本也更低。

　　需要注意的是，这类齿轮因为没有齿根过渡结构，不能承受冲击载荷，也不适合反向频繁换向的传动场景，否则齿根位置容易出现应力集中导致断齿，在选型时需要明确使用场景的载荷特性，不要将其应用到核心动力传输的链路中，仅作为辅助传动或者演示用途使用。另外，因为中平面位置没有齿顶齿根的区分，在啮合时接触区域主要集中在齿的侧面，传动过程中的噪音会比标准渐开线齿轮稍大，所以不适合对噪音控制有要求的场景，比如家用小电器、办公设备这类对运行静音有要求的产品不建议选用。

　　从建模逻辑来看，这款齿轮的建模过程非常适合初学者练习基础的特征操作，只需要在中平面绘制齿形的截面草图，通过圆周阵列完成齿的分布，再拉伸成实体即可，不需要掌握复杂的渐开线方程、参数化建模关联等进阶操作，也能快速理解齿轮传动的基本原理：两个齿轮的节圆相切，通过齿的啮合传递扭矩，改变齿数比就能调整传动比，是非常好的机械原理教学演示模型。在实际的样机迭代过程中，这类简化齿轮可以快速验证传动链路的布局是否合理，检查传动过程中是否存在运动干涉，等整体结构确定后，再替换成标准参数的齿轮即可，能大幅缩短样机的开发周期，减少前期设计修改的成本。
