大众康比面包车车顶行李架结构

　　这套结构围绕大众经典厢式客车的顶部承载需求展开，建模时把侧视、正视和俯视三个方向的投影关系放在同一张工程图中校核，重点不是单纯还原车身外观，而是确定车顶架在整车坐标系中的安装边界、跨距和杆件走向。车身采用短头、长厢体、低腰线的经典布局，车顶相对平整，两侧雨水槽和顶盖加强区域构成主要受力参考。行李架沿车辆纵向布置，前后延伸范围覆盖顶盖大部分可用长度，横向杆件则按均匀间距排列，使载荷能够分散到多个支撑点，而不是集中在某一段薄板上。

　　从实际使用看，这类车顶架常见于露营改装、长途旅行、户外作业和复古车辆整备场景。它可以承载行李箱、帐篷、冲浪板、轻型工具包或捆扎好的长条物料，也能在视觉上强化厢式客车的户外改装风格。由于车辆本身内部空间常被改造为休息区或储物区，车顶承载能力成为补充装载的重要手段。设计时需要兼顾空载状态下的风噪、外观比例和满载状态下的强度，不能只把杆件作为装饰线处理。

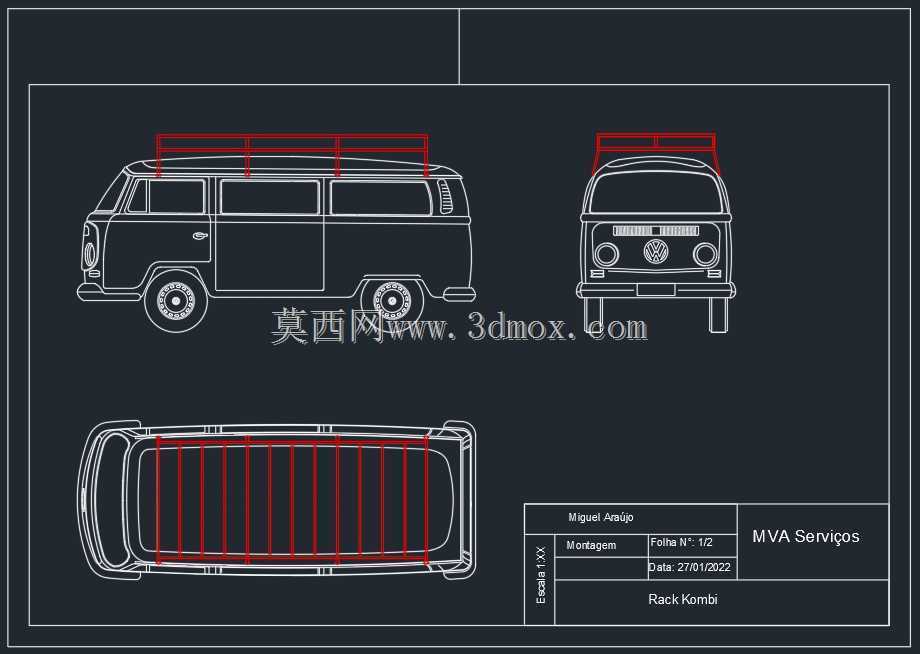

　　架体采用多根纵向主梁与横向撑杆组合的方式。纵向杆件贴近车顶两侧轮廓，保持与车身边线平行；横向杆件跨过顶盖宽度，在两端与纵向梁连接，形成格栅式承载面。红色高亮部分在图中明确表达了新增架体，便于与白色车身线框区分。俯视方向可以看到横杆间距较密，这种布置有利于减小单件货物的局部支撑跨度，也方便使用绑带在不同位置固定。前视方向则显示架体宽度没有超出车身外廓，立柱和横梁保持在车顶轮廓以内，避免通过狭窄道路或入库时产生额外干涉。

　　结构思路上，车顶架不能直接按平面矩形框架理解。车辆顶盖并非绝对刚性平面，行驶中会受到扭转、制动惯性、侧向风和路面冲击共同作用。若架体只在中部固定，紧急变道或颠簸时容易产生摆动；若固定点过于靠近薄弱钣金，又可能造成顶盖局部凹陷。因此建模时需要把支撑脚位置对应到车顶边梁、雨水槽或附加加强座附近，让载荷从横杆传递到纵梁，再通过固定脚进入车身较强区域。对于后期改装，还应在固定点处增加垫板、缓冲胶垫或防腐隔离层，避免金属件与车身漆面直接摩擦。

　　外形尺寸方面，架体长度随车顶有效平面延伸，前端避开前风挡上沿和天窗区域，后端保留尾门开启所需间隙；宽度则参照车顶两侧边界控制，横杆端部不形成尖锐外伸。杆件中心线高度不宜过大，过高会提高整车重心并增加迎风面积；过低则会限制绑带穿过和夹具安装。图中架体保持低矮贴顶的比例，适合轻型载物和城市道路行驶。若用于重载越野场景，应在该结构基础上增加斜撑、底部加强板和更可靠的槽型固定件。

　　建模过程中，三视图的价值在于检查装配逻辑。侧视图确认架体与车顶弧线、前后风挡和尾门的关系；正视图检查左右对称性、宽度限制以及支架落点；俯视图反映横杆节距、货物支撑面和整体覆盖范围。车身轮廓作为参考装配体保留，可以让设计者在修改管径、杆距或支脚形式时立即判断是否与顶盖、门窗、雨槽发生冲突。对于钣金件和圆管组合结构，还需要在连接节点处考虑焊接、螺栓夹持或快拆夹具三种路线：焊接整体性好但不利于拆卸；螺栓固定便于维护，但对孔位精度要求高；夹具方案适合无损改装，却要校核夹紧面的摩擦力和防滑能力。

　　在工程细化阶段，圆管直径、壁厚和材料状态应根据额定载荷确定。轻型装饰架可采用薄壁钢管或铝合金型材，重视防腐和表面处理；重载架则应使用焊接钢管并在支脚处设置箱型加强段。横杆表面不宜过于光滑，绑带接触位置可增加防滑齿、护套或限位块，防止货物在制动时前后窜动。架体前后端也应做圆滑收头，避免突出尖角对人员装卸造成伤害。

　　整体来看，该模型把车身外廓、车顶安装面和格栅式架体放在统一坐标中表达，适合作为厢式客车改装设计、露营车附件开发、车顶承载方案校核和结构建模练习的参考。设计者在后续深化时，可继续补充固定脚详图、管材规格、连接孔位、载荷分布工况以及与尾门、遮阳篷、侧帐等附件的兼容关系，使外观方案进一步转化为可加工、可装配、可实际承载的机械结构。
